3BHT300026R1 ABB AC110/160 ورقة البيانات والدليل الفني

ABB DI651 3BHT300026R1 وحدة الإدخال الرقمي AC110/160

ABB

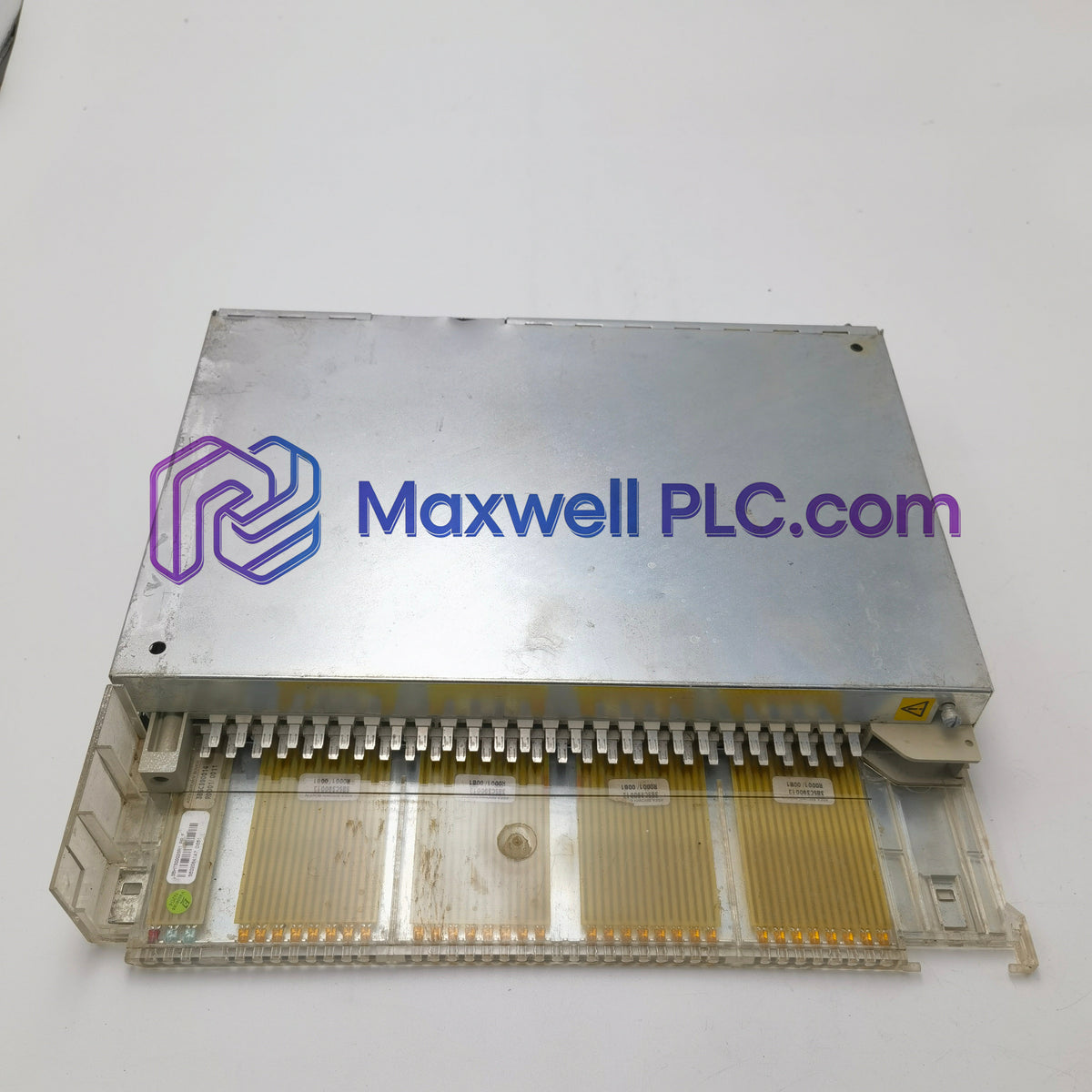

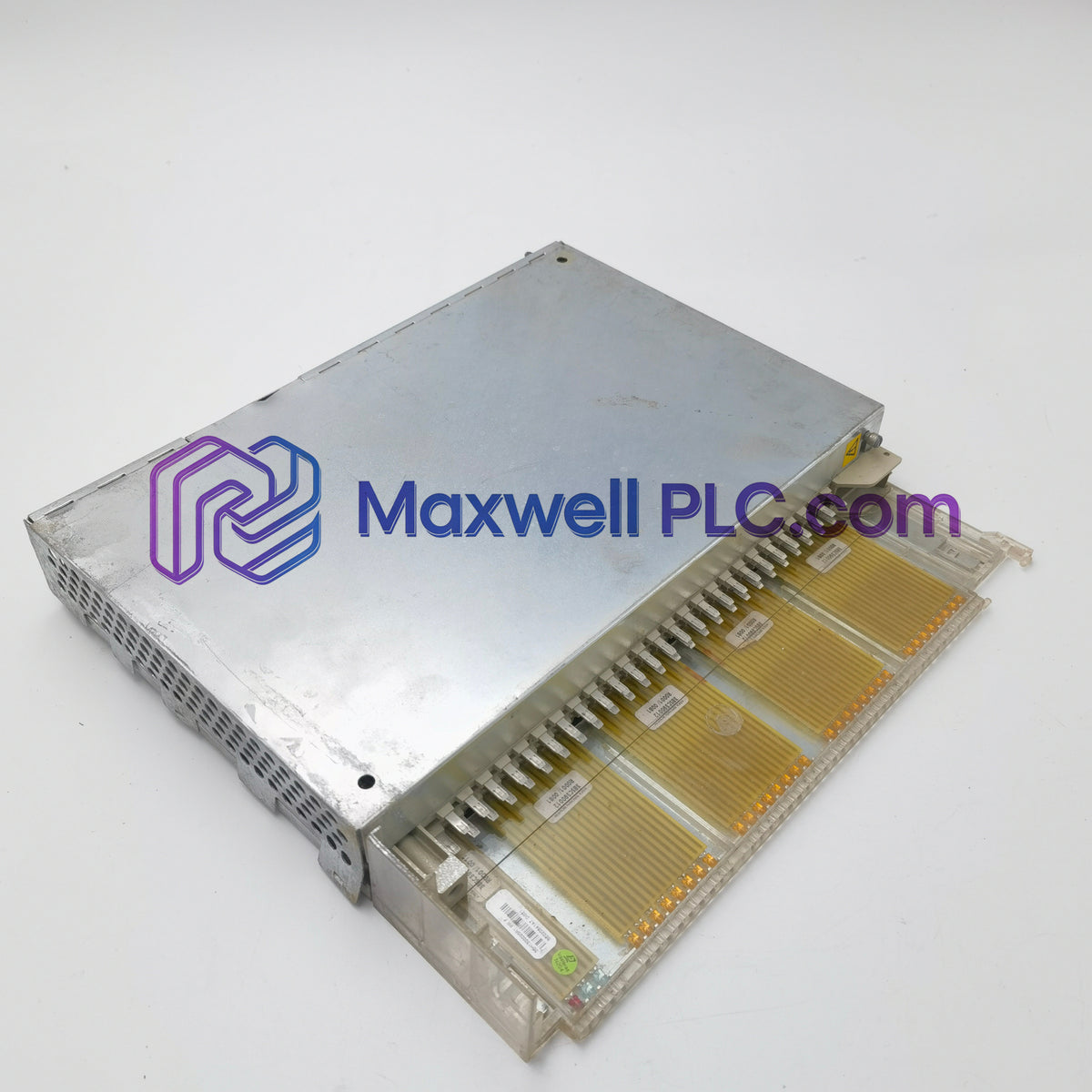

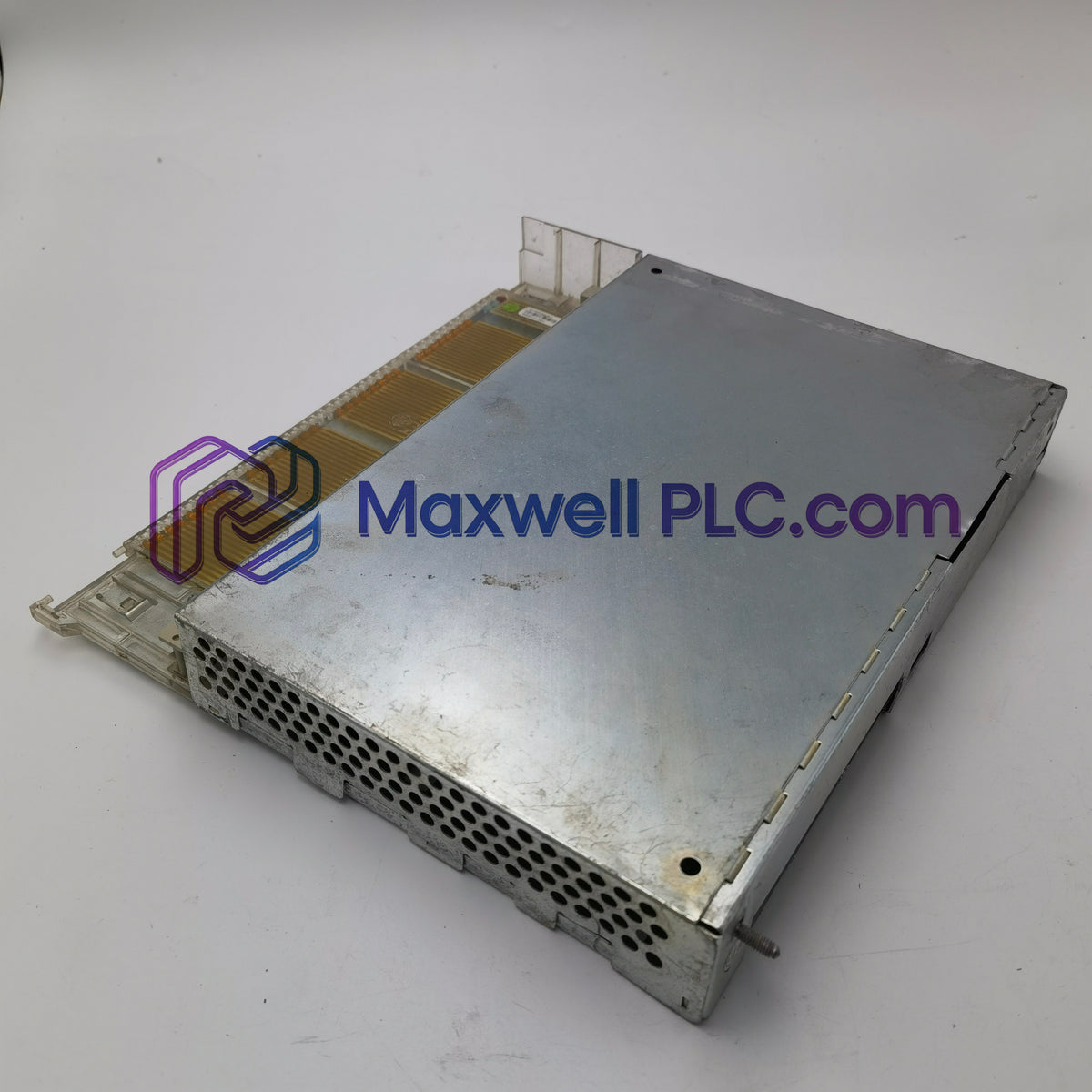

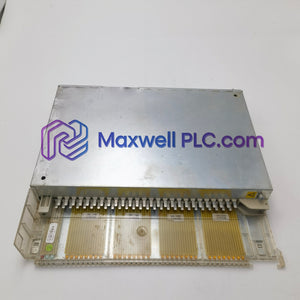

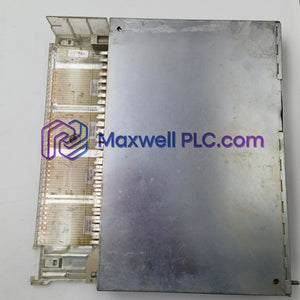

ABB DI651 3BHT300026R1 وحدة الإدخال الرقمي AC110/160

SKU: DI651 3BHT300026R1

In Stock

الأبعاد: 4 × 26.5 × 27 سم
بلد المنشأ: Sweden
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

Categories : أيه بي بي, كل المنتجات, وحدات الإدخال/الإخراج من ABB

Tags : ABB AC160, ABB Advant Controller 110, AC110/160, Digital Input Modules, I/O Cards

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تم تكوين وحدة ABB DI651 3BHT300026R1 (وحدة الإدخال الرقمي DI651) لاستشعار الحالة المنفصلة في أنظمة AC110/160، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.

هوية المكون وبنية النموذج

النموذج الأساسي: DI651
رقم الجزء: 3BHT300026R1
تسمية الكتالوج: 3BHT300026R1
عائلة النظام: منصة ABB Advant Controller 110 / AC160

ملخص البيانات الفنية

المعلمة	المواصفات
النموذج	DI651 3BHT300026R1
العلامة التجارية	ABB
المنشأ	السويد
الوزن	1.14 كجم
أبعاد الشحن	4.0 × 26.5 × 27.0 سم
درجة حرارة التشغيل	-25 درجة مئوية إلى +70 درجة مئوية (-13 درجة فهرنهايت إلى +158 درجة فهرنهايت)
استهلاك الطاقة	غير محدد
عدد القنوات	16 قناة
المستوى العالي (تشغيل)	15 فولت تيار مستمر إلى 30 فولت تيار مستمر
المستوى المنخفض (إيقاف)	0 فولت تيار مستمر إلى 5 فولت تيار مستمر
تيار الإدخال	2 مللي أمبير إلى 5 مللي أمبير
عزل قناة لقناة	500 فولت تيار متردد
عزل مجال إلى نظام	1500 فولت تيار متردد
رمز التعريفة	8537101190
مقاومة الاهتزاز	5 هرتز إلى 500 هرتز

سرعة الاتصال باللوحة الخلفية وواجهة النظام

تحافظ وحدة DI651 على عمليات نقل الإشارات المتزامنة إلى وحدات المعالجة باستخدام بروتوكولات سرعة اتصال اللوحة الخلفية المُحسّنة. يتيح قياس كثافة الإدخال/الإخراج المدمج استقصاءً سريعًا عبر جميع القنوات المعزولة الستة عشر. يضمن تعيين الذاكرة المباشر استجابة تشغيلية في الوقت الفعلي دون المخاطرة بتشبع مخزن اللوحة الخلفية المؤقت أثناء التغيرات العابرة للحمل.

مخزون العبوة

1 × وحدة إدخال رقمي ABB DI651 3BHT300026R1
تغليف واقي صناعي قياسي

إرشادات التثبيت والأسلاك الميدانية

توصيل فتحة الرف
- قم بمحاذاة أدلة حافة لوحة الدوائر المطبوعة العلوية والسفلية بدقة داخل فتحة الرف الفرعي قبل دفع التجميع للداخل لحماية موصلات دبابيس اللوحة الخلفية.
تأريض وتوصيل الدرع
- قم بتوصيل دروع كابل الإشارة مباشرة بقضبان تأريض المحطة الطرفية الميدانية. تأكد من وجود نقاط توصيل منخفضة المعاوقة لمنع تداخل الضوضاء الكهربائية.
قواعد فصل الأسلاك
- حافظ على الفصل المادي بين أسلاك إشارة 24 فولت تيار مستمر وموصلات توزيع التيار المتردد عالية الجهد داخل قنوات العلبة.

تشخيص النظام والأسئلة الفنية المتكررة

ما هي مستويات الجهد المحددة لحالات التشغيل والإيقاف؟

تتطلب حالة المنطق العالية 15 فولت تيار مستمر إلى 30 فولت تيار مستمر، بينما تتوافق حالة المنطق المنخفضة مع 0 فولت تيار مستمر إلى 5 فولت تيار مستمر.
ما هو مدى العزل المقدم بين القنوات الفردية؟

عزل قناة لقناة يتحمل جهودًا تصل إلى 500 فولت تيار متردد.
ما هو مستوى العزل الجلفاني الذي يحمي ناقل اللوحة الخلفية؟

تم تصنيف العزل الكهربائي من المجال إلى النظام عند 1500 فولت تيار متردد.
ما هو نطاق التيار الذي تسحبه كل قناة أثناء الكشف النشط عن الإشارة؟

تسحب كل قناة ما يقرب من 2 مللي أمبير إلى 5 مللي أمبير اعتمادًا على مستويات الجهد الميداني.
ما هي ترددات الاهتزاز التي يمكن أن يتحملها الجهاز؟

الوحدة تتحمل مسح اختبار الاهتزاز الميداني عبر 5 هرتز إلى 500 هرتز.
ما هي معلمات درجة حرارة التخزين المسموح بها؟

يجب الحفاظ على ظروف التخزين بين -40 درجة مئوية و +85 درجة مئوية (-40 درجة فهرنهايت و +185 درجة فهرنهايت).
كم عدد المدخلات الميدانية التي يمكن مراقبتها على بطاقة واحدة؟

توفر الوحدة 16 قناة إدخال رقمي فردية.
ما هو نطاق الرطوبة المحيطة المسموح به أثناء التشغيل؟

يجب أن تظل رطوبة التشغيل بين 5% و 95% غير مكثفة.
