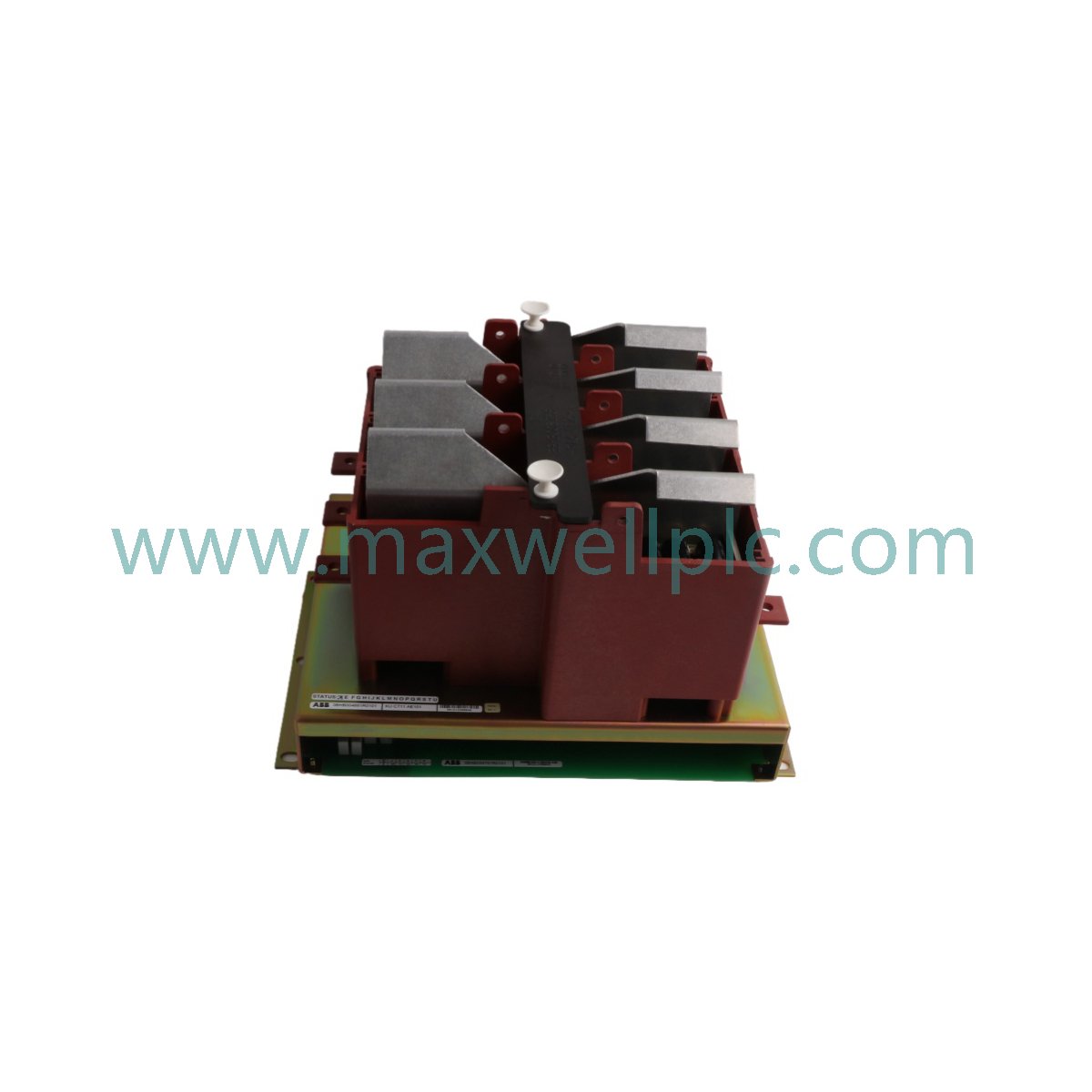

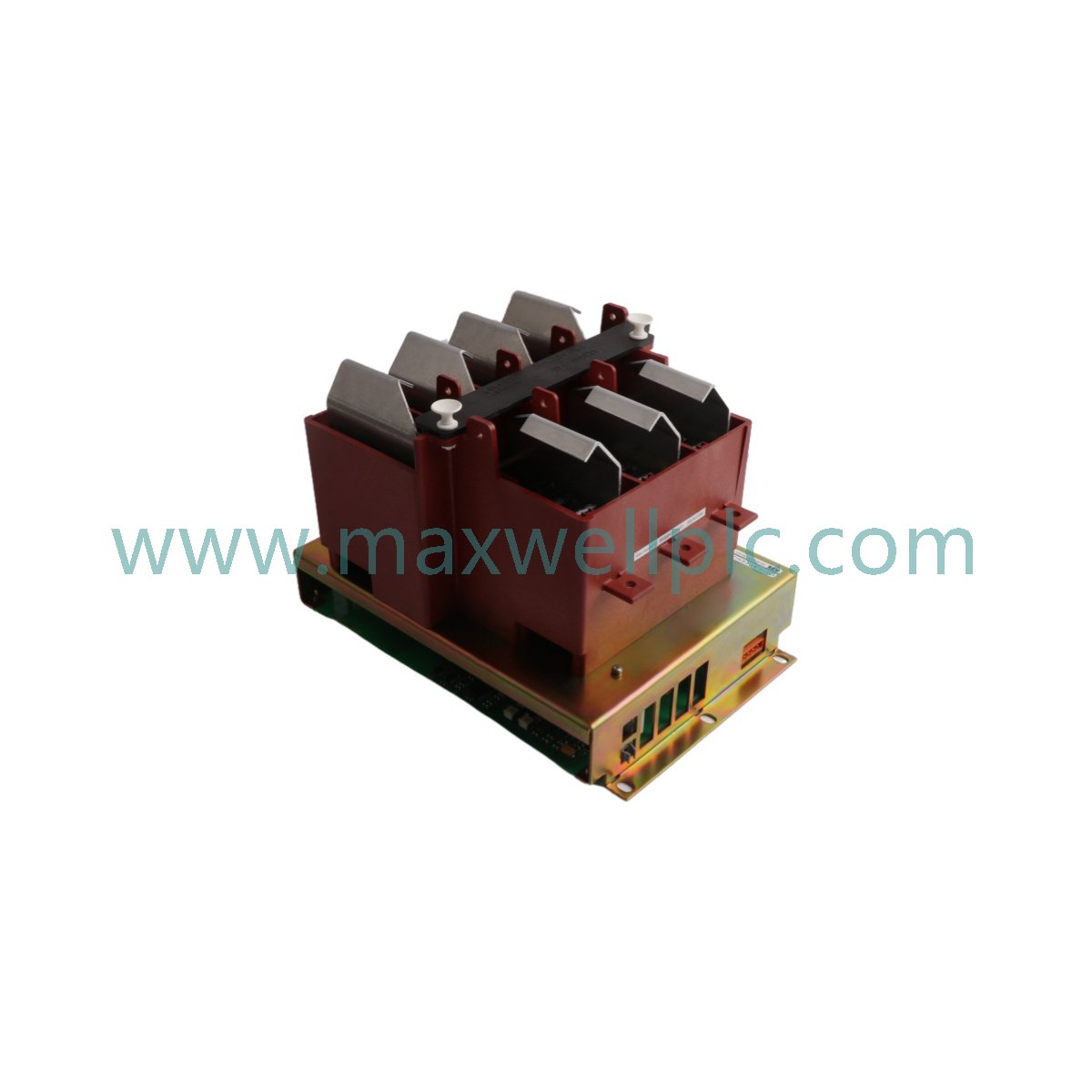

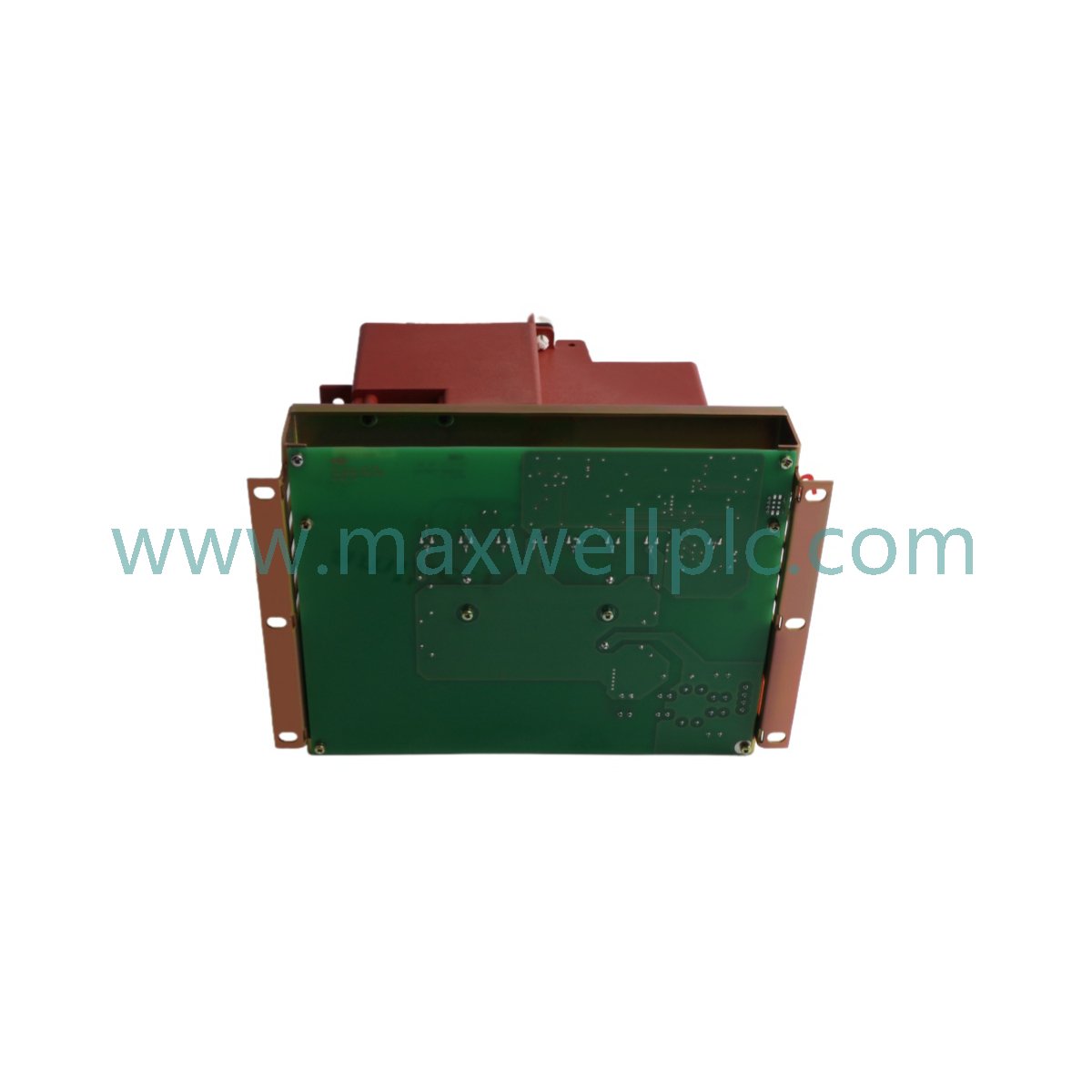

يعد جهاز ABB 3BHB004661R0101، الذي يُدرَج أيضًا في الكتالوج تحت اسم KUC711 AE101، وحدة تغذية طاقة وحدة البوابة، مكونًا ماديًا مخصصًا لإثارة الطاقة وإدارة إشارة البوابة ضمن منصات محركات التيار المتردد متوسطة الجهد ACS 1000. توفر هذه الوحدة التنفيذ الكهربائي المباشر لخرج تيار الإثارة لدعم مراحل تبديل أشباه الموصلات.

تحديد النموذج

تعمل مجموعة KUC711 AE101 (3BHB004661R0101) كمصدر طاقة أساسي لدوائر التحكم في البوابة. يشير المرجع المرتبط 3BHB004791R0101 إلى الأجهزة التكميلية المستخدمة في تكوينات محرك البوابة الاحتياطية أو متعددة الأطوار ضمن بنية محرك الجهد المتوسط.

مواصفات الجهاز

تحكم ومحركات ABB الصناعية

تدعم وحدة KUC711 AE101 سرعة اتصال حافلة اللوحة الخلفية (backplane bus) الحتمية للتفاعل مع منطق التحكم في المحرك. تتميز بتوافق ذاكرة الفلاش الخاصة بالبرامج الثابتة لدمج النظام وتحديثات الصيانة. يسهل التصميم تحجيم كثافة الإدخال/الإخراج داخل خزانة المحرك، مما يضمن توزيع طاقة التحكم في البوابة بكفاءة. وتسمح واجهته مع منصات DCS عبر الإيثرنت بالمراقبة في الوقت الفعلي لاستقرار تيار الخرج، مما يمكن من التشخيص الشامل لأداء مزود الطاقة أثناء عمليات التبديل عالية التحميل.

معلومات الطلب

• وحدة تغذية طاقة وحدة البوابة 3BHB004661R0101.

• وثائق الواجهة الفنية والاتصال.

• تعبئة صناعية آمنة ضد التفريغ الكهروستاتيكي (ESD).

إرشادات التركيب الميداني

التركيب

• ثبّت الوحدة داخل حجرة المحرك المخصصة باستخدام نقاط تركيب الهيكل المتوفرة.

• حافظ على مساحة كافية حول الوحدة للسماح بتبديد الحرارة أثناء التشغيل.

الأسلاك

• وصّل خطوط خرج 4 أمبير بأطراف وحدة البوابة المقابلة، مع ضمان مسارات منخفضة الممانعة.

• تحقق من العزل الصحيح لأسلاك التحكم والطاقة لمنع التداخل الكهربائي على خطوط الإشارة.

الأسئلة الشائعة

• س: هل يمكن تبديل مصدر الطاقة هذا أثناء التشغيل؟

  ج: لا. تأكد من إيقاف تشغيل نظام المحرك وتفريغ جميع مكونات تخزين الطاقة بالكامل قبل محاولة استبدال مصدر الطاقة.

• س: ما هي الوظيفة الأساسية لخرج 4 أمبير؟

  ج: يوفر الخرج تيار الإثارة الضروري لدفع بوابات الترانزستورات ثنائية القطب ذات البوابة المعزولة (IGBTs) داخل مكدس طاقة ACS 1000 متوسط الجهد.

• س: هل تشير الوحدة إلى حالة الخطأ؟

  ج: نعم، تتم مراقبة الصحة التشغيلية وظروف الخطأ من خلال واجهة تشخيص المحرك ومؤشرات LED المحلية على الوحدة.

• س: هل يمكن استخدام هذه الوحدة في إعدادات محرك احتياطية؟

  ج: نعم، تم تصميمها للدمج في بنيات ACS 1000، بما في ذلك تكوينات التحكم في البوابة الاحتياطية، عند إقرانها بمكونات متوافقة.

• س: كيف تتواصل الوحدة مع نظام التحكم الموزع (DCS)؟

  ج: يتم تحقيق التكامل من خلال شبكة تحكم المحرك، باستخدام اتصال الإيثرنت لنقل بيانات أداء مزود الطاقة إلى نظام التحكم الموزع (DCS).

• س: هل هناك إعدادات قابلة للتعديل من قبل المستخدم على الوحدة؟

  ج: لا. يتم معايرة الوحدة في المصنع لتطبيقات ACS 1000 محددة؛ لا توجد تعديلات على مستوى المجال مطلوبة أو مدعومة.

• س: كم مرة يجب فحص الوحدة؟

  ج: قم بإجراء فحوصات بصرية للأطراف الكهربائية ومسارات تدفق هواء التبريد أثناء فترات صيانة المحرك المجدولة.

• س: هل يمكن للوحدة تحمل بيئات صناعية ذات درجات حرارة عالية؟

  ج: تم تصميم الوحدة لظروف صناعية شاقة؛ تحقق من حدود درجة الحرارة المحيطة المحددة في الدليل الفني لـ ACS 1000.
