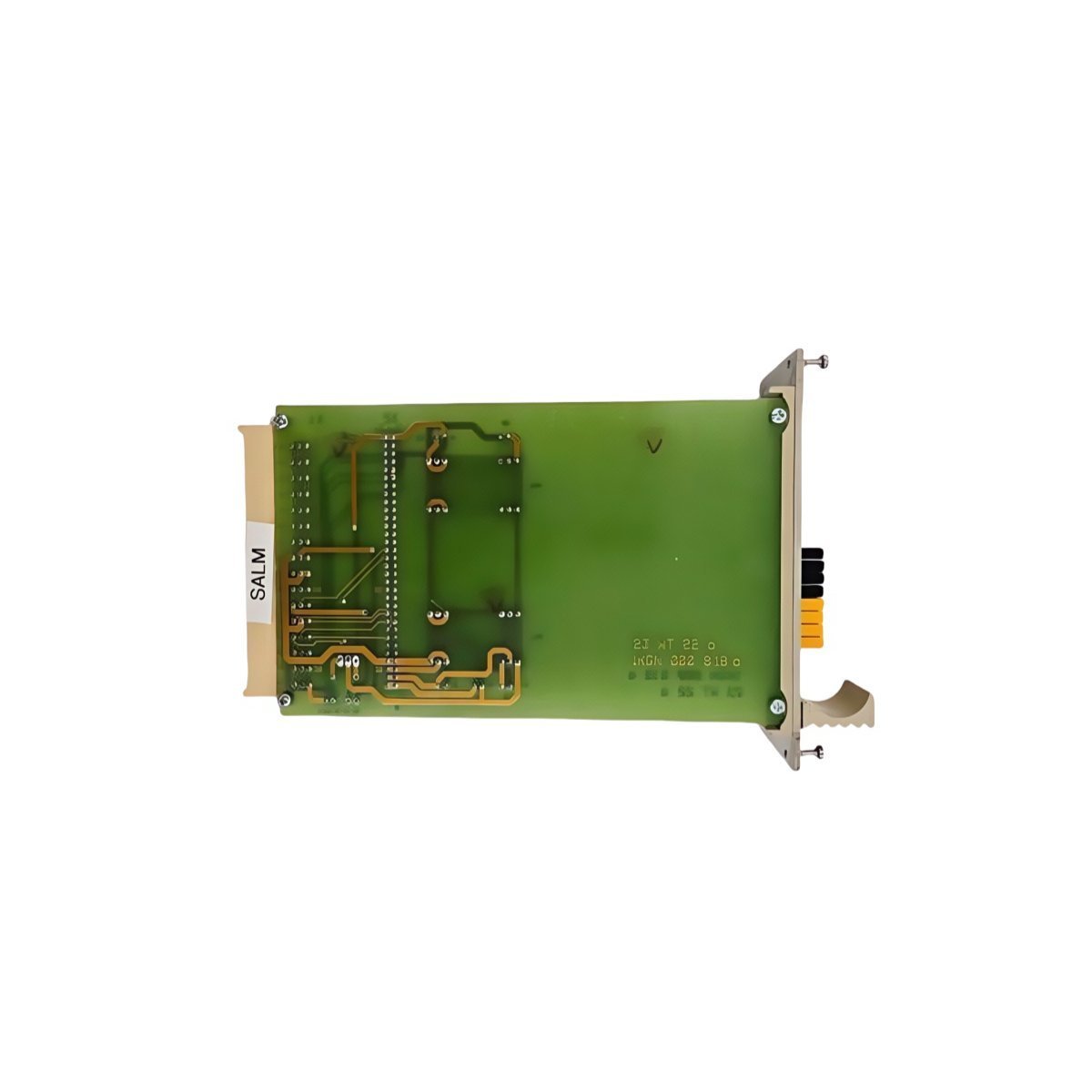

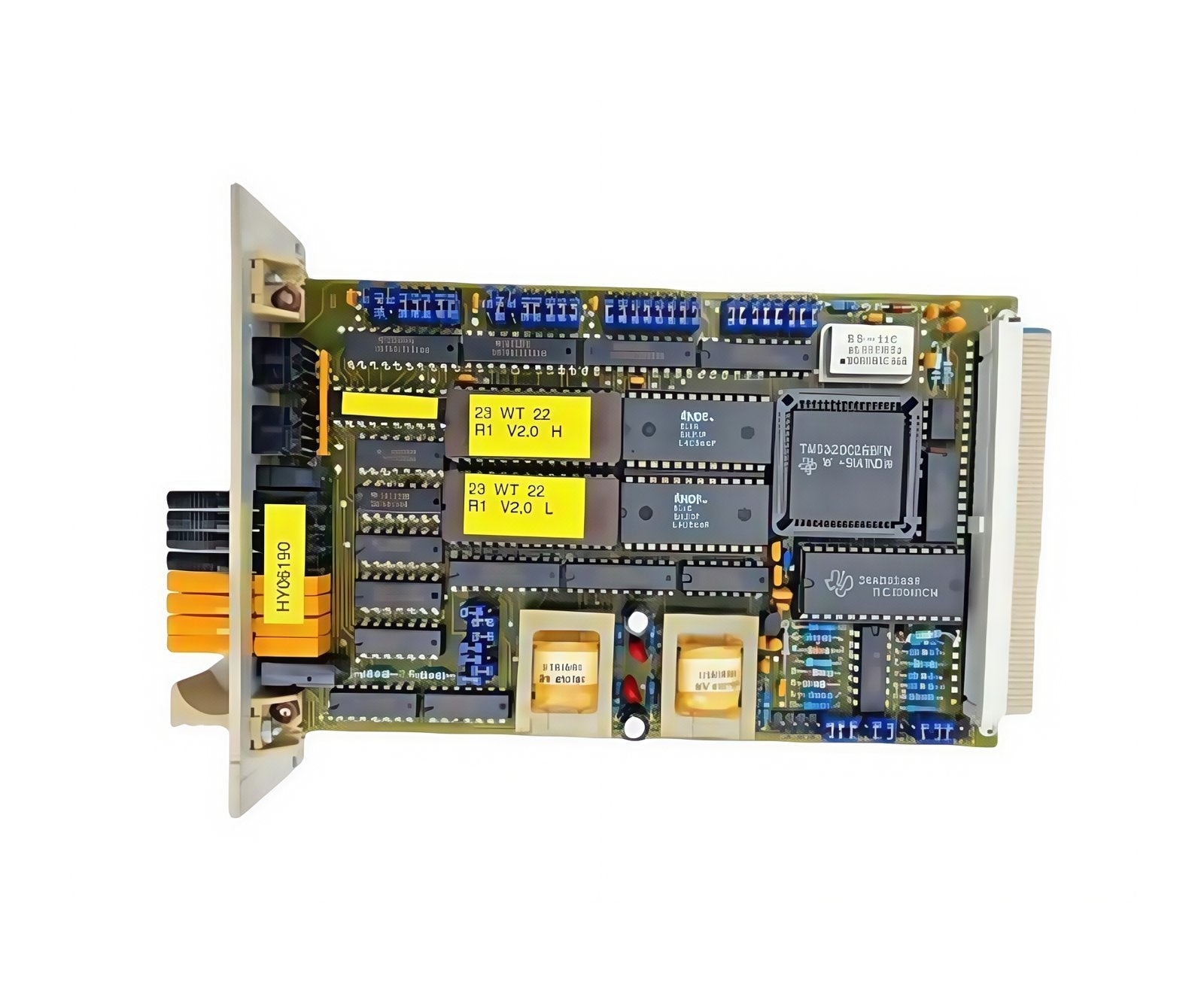

نظرة عامة على المنتج

إن ABB 23WT22 عبارة عن محطة تلغراف بتردد الصوت (VFT) متخصصة مصممة لنقل البيانات عالية الدقة عبر شبكات المرافق ذات الجهد العالي التي تتراوح من 110 كيلو فولت إلى 500 كيلو فولت. تعمل هذه الوحدة المصنعة في السويد كجسر حيوي في أنظمة حامل خطوط الطاقة (PLC)، حيث تحول الإشارات الرقمية إلى نغمات بتردد الصوت قادرة على اجتياز البنية التحتية للطاقة لمسافات طويلة. وهي مصممة للحفاظ على سلامة الإشارة في البيئات التي تتميز بتداخل كهرومغناطيسي عالٍ، مما يوفر رابط اتصال مستقر لمراقبة الشبكة والتحكم فيها. باستخدام تعديل إزاحة التردد (FSK) وتعديل السعة (AM)، يضمن 23WT22 وصول بيانات الإشراف الأساسية إلى وجهتها بأقل قدر من التأخير وموثوقية عالية.

المواصفات الأساسية ومعلمات الأجهزة

يوجد 23WT22 في هيكل مدمج ومقوى مصمم للتكامل السلس في رفوف DCS القياسية وخزانات المحطات الفرعية. ويتميز بعزل جلفاني عالي الجودة لحماية الدوائر المنطقية من الارتفاعات المفاجئة في جانب الحقل.

• الوزن: 0.9 كجم

• الأبعاد: 19 × 12 × 13.5 سم

• جهد التشغيل: 48 فولت إلى 60 فولت تيار مستمر

• استهلاك الطاقة: أقل من 15 وات

• طيف التردد: 30 كيلو هرتز إلى 500 كيلو هرتز (نطاق الناقل 300-3400 هرتز)

• سعة القناة: يدعم من 1 إلى 4 قنوات تلغراف مستقلة

• معدلات إرسال البيانات: قابلة للتعديل من 50 إلى 600 بود

• أنظمة التشكيل: FSK (تعديل إزاحة التردد) و AM (تعديل السعة)

• نطاقات الإزاحة: قابلة للبرمجة عند ±30 هرتز، ±60 هرتز، أو ±120 هرتز

• تصنيف العزل: 10 كيلو فولت بين الدوائر المنطقية والدوائر الميدانية

• تحمل درجة الحرارة: -20 درجة مئوية إلى +65 درجة مئوية

• تعويض التوهين: نطاق قابل للتعديل من 0 إلى 40 ديسيبل

• الحماية من دخول الماء/البيئة: 5% إلى 95% رطوبة غير مكثفة

النشر الصناعي الاستراتيجي

يتم نشر 23WT22 بشكل أساسي في البنية التحتية الكهربائية الثقيلة حيث يكون الاتصال بالألياف أو الراديو القياسي غير عملي أو يتطلب نسخة احتياطية زائدة عن الحاجة.

• أنظمة SCADA: تسهل التبادل في الوقت الفعلي لبيانات القياس عن بعد بين وحدات الأطراف البعيدة (RTUs) ومراكز الإرسال المركزية.

• الحماية عن بعد: تستخدم لإرسال إشارات التعثر عالية السرعة لعزل الأعطال في خطوط النقل 110-500 كيلو فولت، مما يمنع تعطل الشبكة على نطاق واسع.

• أتمتة المحطات الفرعية: تعمل كواجهة اتصال داخل أنظمة التحكم الموزعة (DCS) لمراقبة حالة المحولات وحالة قواطع الدوائر.

• روابط الشبكة طويلة المدى: تستفيد من خطوط الطاقة الموجودة لتوفير خدمات البيانات عبر مسافات حيث يؤدي توهين الإشارة عادةً إلى تدهور الاتصال القياسي.

س: ما هي الوظيفة الأساسية لـ ABB 23WT22 في شبكة الطاقة؟

يعمل 23WT22 كمحطة تلغراف بتردد الصوت، مما يسمح بإرسال إشارات التحكم الرقمية عبر خطوط الطاقة عالية الجهد عن طريق تحويلها إلى ترددات صوتية محددة.

س: كيف يتعامل الجهاز مع الارتفاعات المفاجئة للجهد العالي من خطوط الطاقة؟

تم تصميم الوحدة بعزل 10 كيلو فولت بين الدوائر المنطقية الحساسة ووصلات المجال، مما يضمن أن الارتفاعات المفاجئة للجهد العالي لا تلحق الضرر بـ DCS أو أجهزة التحكم.

س: هل يمكن استخدام 23WT22 في البيئات الخارجية؟

على الرغم من أن الجهاز يتمتع بنطاق واسع لدرجة حرارة التشغيل يتراوح من -20 درجة مئوية إلى +65 درجة مئوية، إلا أنه مصمم للتركيب داخل خزانات المحطات الفرعية المحمية أو غرف التحكم للتحكم في الرطوبة والتعرض البيئي.

س: ما أنواع التعديل التي يدعمها 23WT22 لنقل البيانات؟

الوحدة متعددة الاستخدامات، وتدعم كلاً من تعديل إزاحة التردد (FSK) لسلامة البيانات القوية وتعديل السعة (AM)، اعتمادًا على المتطلبات المحددة لشبكة الاتصالات.

س: هل يتوافق 23WT22 مع أنظمة إيثرنت الحديثة؟

نعم، يتم تصنيفه للاستخدام ضمن خدمات الاتصال التي تتضمن أجهزة توجيه إيثرنت، مما يسمح لتقنية حامل خطوط الطاقة القديمة بالتفاعل مع مكدسات الشبكات القائمة على بروتوكول الإنترنت الحديثة.
