جهاز إرسال الدفع سلسلة بنتلي نيفادا 990/991 رقم 05-01-70-25-991
جهاز إرسال الدفع سلسلة بنتلي نيفادا 990/991 رقم 05-01-70-25-991
جهاز إرسال الدفع سلسلة بنتلي نيفادا 990/991 رقم 05-01-70-25-991
Bently Nevada

جهاز إرسال الدفع سلسلة بنتلي نيفادا 990/991 رقم 05-01-70-25-991

SKU: 991-25-70-01-05
Categories : بنتلي نيفادا
In Stock
  • الأبعاد: 150 مم × 120 مم × 75 مم
  • بلد المنشأ: USA
  • الدفع: تحويل بنكي، ويسترن يونيون
  • ميناء الشحن: شيامن

اطلب عرض سعر
Categories : بنتلي نيفادا, سلسلة بنتي نيفادا 990 و 991, كل المنتجات
Tags : Bently Nevada 990/991, Proximity Sensors, Thrust Transmitter
1 years warranty
Delivery time: 3-7 business days
Free 30 days return

Help

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

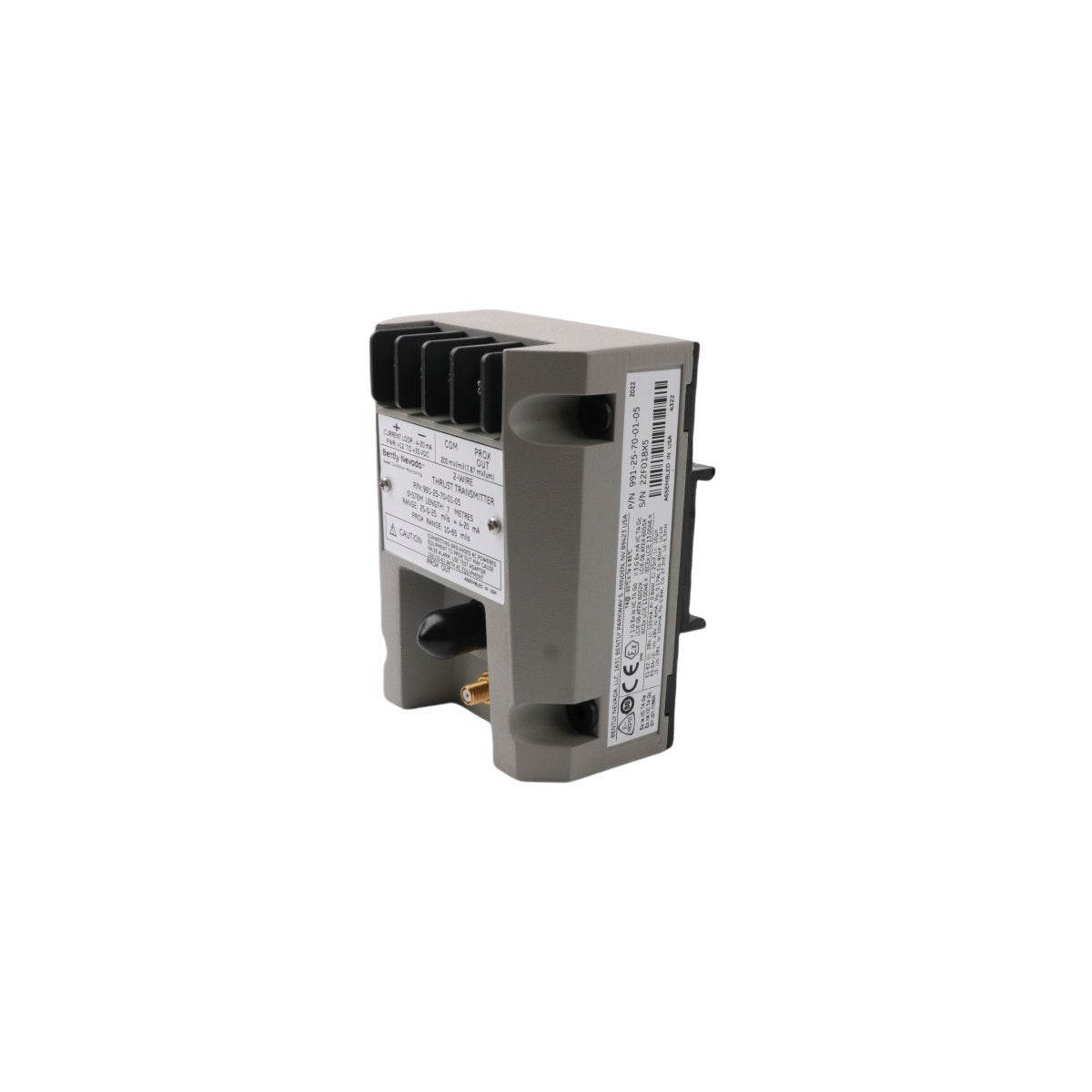

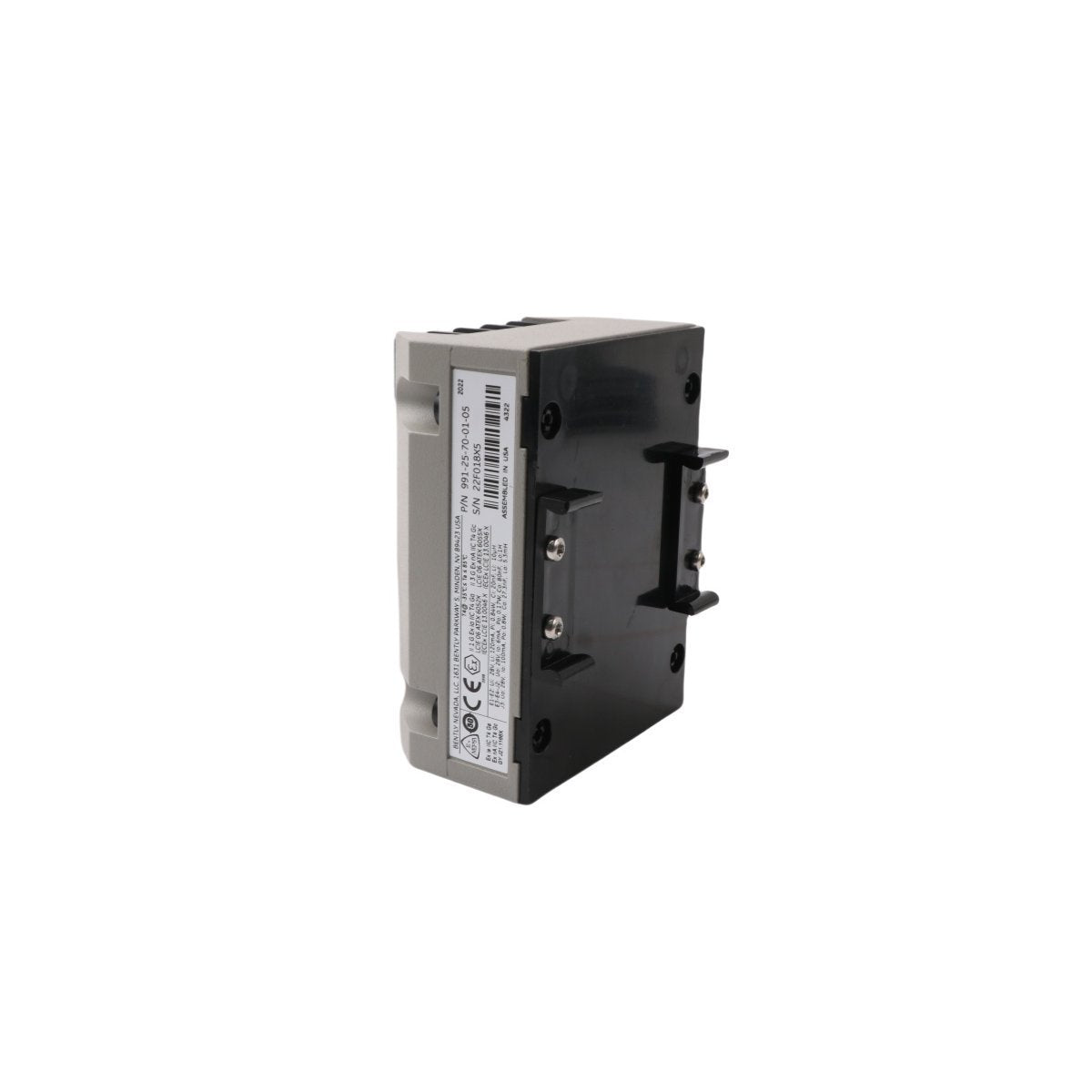

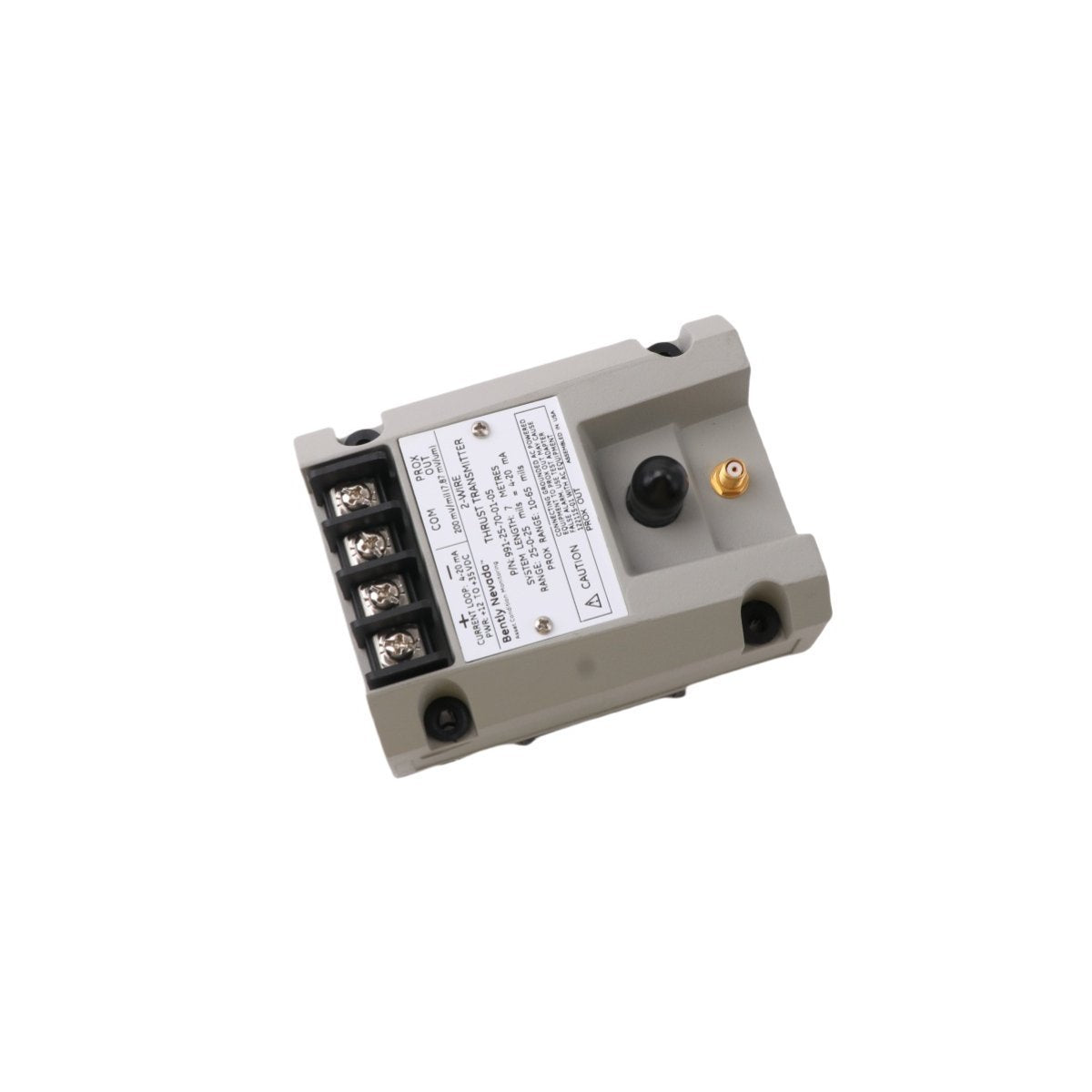

يعمل جهاز Bently Nevada 991-25-70-01-05، والمدرج أيضًا باسم جهاز إرسال الدفع 991، كمكون أجهزة مخصص لمراقبة الإزاحة المحورية غير المتصلة للعمود داخل شبكات حماية الماكينة. تتصل الوحدة بمجس تقارب دوامي بحجم 8 مم لتسوية إشارات التقارب الخام وإخراج إشارة حلقة تيار موحدة بقوة 4-20 مللي أمبير مباشرة إلى حلقة تحكم خارجية أو واجهة اكتساب بيانات.

تفكيك تسمية اللاحقة

  • 991: النموذج الأساسي لجهاز إرسال الدفع المحوري ذو السلكين.

  • -25: خيار النطاق الكامل الذي يحدد 25-0-25 ميل (50 ميل إجمالي النطاق الخطي).

  • -70: خيار طول النظام الذي يحدد طول نظام 7.0 متر (23.0 قدم)، مثبت على اللوحة.

  • -01: خيار التركيب الذي يحدد تركيب اللوح القياسي بحجم 35 مم DIN-rail أو تثبيت المسامير.

  • -05: خيار موافقة الوكالة الذي يحدد موافقات مناطق الخطرة متعددة الوكالات (ATEX، IECEx، CSA).

مواصفات الأجهزة

المعلمة المواصفات
النموذج 991-25-70-01-05
العلامة التجارية Bently Nevada
المنشأ الولايات المتحدة الأمريكية
إخراج الإشارة إشارة تناظرية تعمل بالتيار المستمر 4-20 مللي أمبير
واجهة المجس معايرة لمجس التقارب 3300 XL بحجم 8 مم
النطاق الخطي 1.27 مم (50 ميل) إجمالي المدى الاسمي
إجمالي طول النظام شبكة مطابقة بطول 7.0 متر
متطلبات جهد الإمداد +12 VDC إلى +35 VDC جهد الحلقة عند الأطراف
درجة حرارة التشغيل -40 درجة مئوية إلى +80 درجة مئوية
استهلاك الطاقة 0.84 واط أقصى قدرة تحميل حلقة التيار
الوزن 0.28 كجم
أبعاد الشحن 150 مم × 120 مم × 75 مم

قياس المجس الدوامي وتتبع ديناميكيات الدوار

تعمل الدائرة الميكروية الداخلية لجهاز الإرسال كمشغل مدمج لتنظيم حقل الترددات الراديوية المنبعث من طرف 8 مم، مما يحدد عامل قياس موحد للمجس الدوامي. يتطلب التحقق من المعايرة في الوقت الحقيقي التحقق من هدف التحقق من جهد الفجوة (أهداف -10 VDC) عبر نقاط اختبار المحور الخام قبل قفل الحلقة القياسية. يتعقب هذا التخطيط المرجعي التحولات الهيكلية وتشوهات التمدد الحراري السريع التي تؤثر على ديناميكيات الدوار، بينما تضمن دوائر الترشيح الداخلية قمع التداخل عند مشاركة وحدات 991 متعددة لقضبان DIN-rail الخلفية المتجاورة.

تجميع حزمة المشتريات

  • وحدة إرسال الدفع Bently Nevada 991-25-70-01-05 (1)

  • كتلة مباعدة تثبيت معزولة أرضيًا مدمجة (1)

  • واقيات غبار أمان لموصل المحور الثنائي (2)

  • وثائق مواصفات المصنع تسجل مخططات الخطية المستهدفة

إرشادات التثبيت الميداني

  • قم بتركيب كتلة غطاء جهاز الإرسال على لوح DIN-rail بحجم 35 مم مؤرض أو قم بتثبيته مباشرة على سطح لوحة التحكم داخل حاوية طرفية مصنفة IP54.

  • قم بتوصيل رابط موصل المحور الكابل للمجس التقاربي 3300 XL بحجم 8 مم بمدخل جهاز الإرسال باستخدام مصفوفة اتصال ClickLoc.

  • قم بتوصيل مقياس متعدد رقمي عبر منافذ اختبار الإشارة الخام BNC المحلية للتحقق من أن المستشعر يحافظ على جهد الفجوة المرجعي -10 VDC المحدد.

  • قم بتوصيل خطوط حلقة 4-20 مللي أمبير بأسلاك مزدوجة مجدولة ومحمية، وتوجيه الدروع الهيكلية الأساسية إلى دبوس تأريض واحد على بطاقة هيكل نظام التحكم الموزع (DCS).
