نظرة عامة عن المنتج

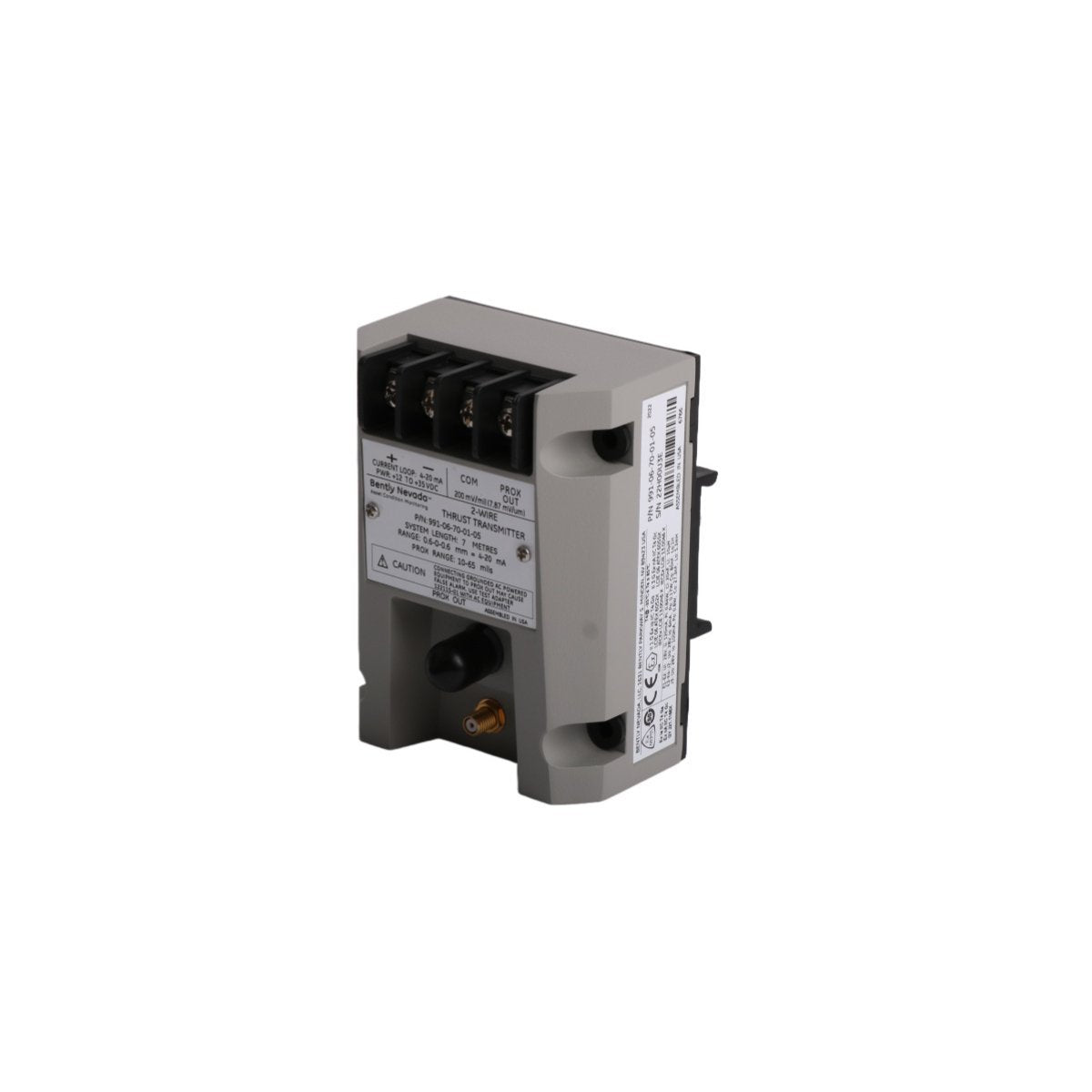

Bently Nevada 991-06-70-01-CN هو مكيف إشارة مدمج، يعمل بالحلقة، ومصمم لمراقبة الموضع المحوري للأعمدة الدوارة. على عكس أجهزة إرسال الاهتزاز القياسية التي تقيس الحركة الديناميكية، تمت معايرة سلسلة 991 خصيصًا لقياسات الدفع (الإزاحة). يتصل هذا الجهاز بمجسات التقارب 3300 NSv لتوفير مخرج تناظري موحد من 4 إلى 20 مللي أمبير. يسمح هذا لمصنعي المعدات الأصلية (OEMs) والمستخدمين النهائيين بدمج حماية الآلات الهامة مباشرة في PLC أو DCS دون الحاجة إلى نظام مراقبة منفصل، مركب على رف. الوحدة ضرورية للكشف عن تآكل محمل الدفع ومنع تلامس الدوار بالساكن في الأصول الصناعية عالية السرعة.

معلمات الأجهزة والمواصفات الفنية

تم تصميم هذا المرسل للتركيبات عالية الكثافة ويتميز بحزمة إلكترونيات متينة محسّنة لخط محول 3300 NSv.

• رقم الموديل 991-06-70-01-CN

• نوع القياس الدفع المحوري / الإزاحة الساكنة

• المدى الكامل 0.6 مم (تقريبًا 25 ميل)

• طول النظام 7.0 متر (الخيار -70)

• إشارة الإخراج 4 إلى 20 مللي أمبير تيار مستمر (متناسب مع موضع العمود)

• توافق الإدخال مجسات التقارب 3300 NSv وكابلات التمديد

• متطلبات الطاقة 12 إلى 35 فولت تيار مستمر (سلكان، تعمل بالحلقة)

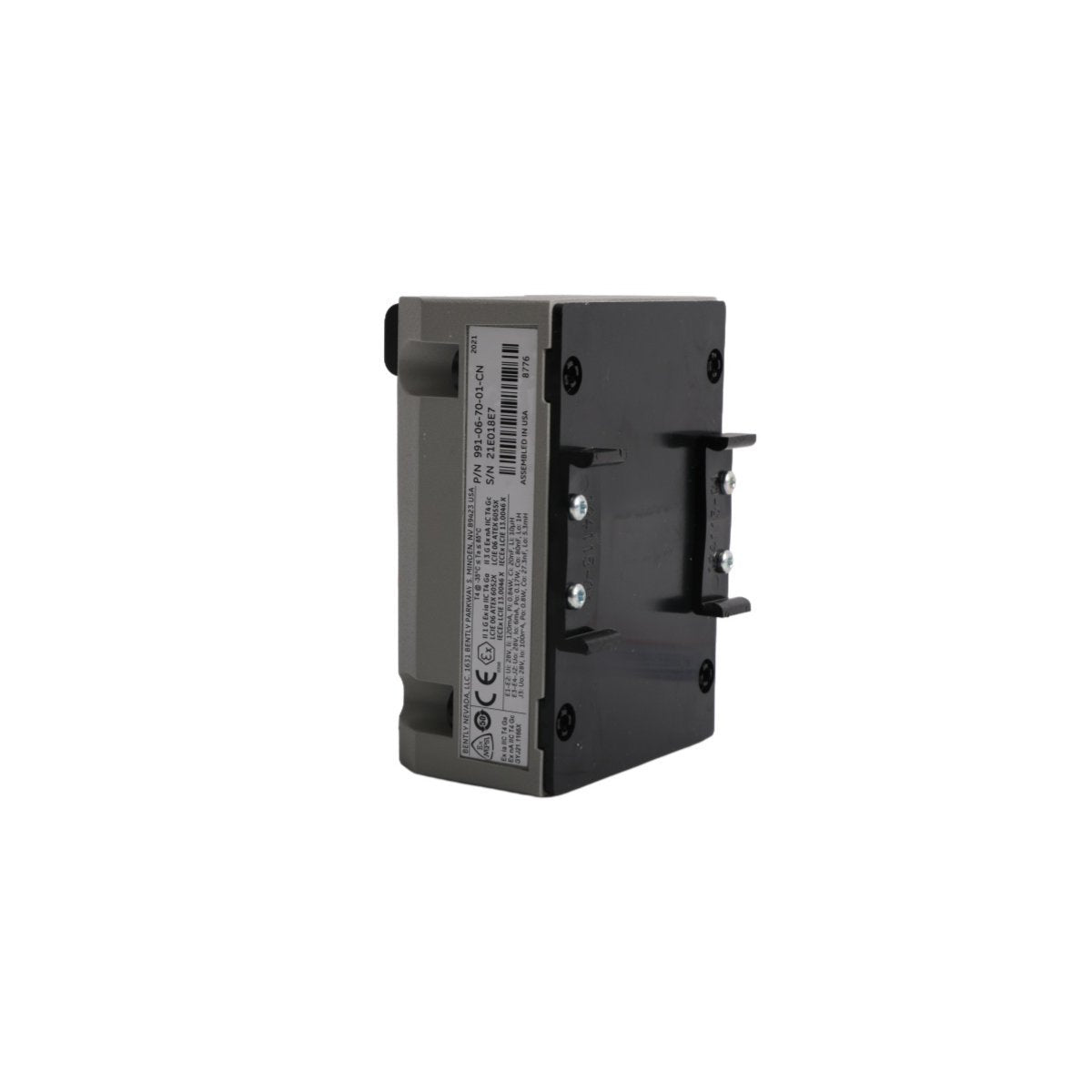

• التركيب مشابك سكة DIN مقاس 35 مم (الخيار -01)

• شهادة المنطقة الخطرة CN (موافقات متعددة البلدان/عالمية)

• مادة الغلاف كبريتيد البوليفينيلين (PPS) والفولاذ المقاوم للصدأ

• درجة حرارة التشغيل -35 درجة مئوية إلى +85 درجة مئوية (-31 درجة فهرنهايت إلى +185 درجة فهرنهايت)

التطبيقات الصناعية وحالات الاستخدام التشغيلية

يُعد 991-06-70-01-CN مكونًا حيويًا لأجهزة مراقبة التوربينات (TSI) في المعدات الدوارة الأصغر حجمًا حيث يُعد الحيز والميزانية من الاعتبارات الأساسية.

• ضواغط الهواء المركزية مراقبة حركة طوق الدفع في الوقت الفعلي للحماية من الاحتكاك الداخلي أثناء ارتفاعات الضغط.

• المحركات والمضخات الصناعية توفير طبقة أمان تعتمد على الأجهزة للكشف عن تدهور المحامل قبل حدوث عطل كارثي.

• التوربينات البخارية الصغيرة تتبع التمدد المحوري للدوار وموضع الدفع لضمان الحفاظ على الخلوصات الميكانيكية.

• مراوح أبراج التبريد مراقبة موضع عمود علبة التروس لتحديد العلامات المبكرة للارتخاء الميكانيكي أو التآكل.

• دمج مصنعي المعدات الأصلية (OEM) تقديم حل منخفض الارتفاع وفعال من حيث التكلفة لمصنعي المعدات لتضمين حماية مدمجة للآلات.

باستخدام حلقة التيار القياسية 4-20 مللي أمبير، يزيل جهاز الإرسال 991 الحاجة إلى أجهزة مراقبة الاهتزاز المتخصصة، مما يسمح بالتتبع السهل وتوليد الإنذارات داخل أي بيئة تحكم صناعية.
