نظرة عامة على المنتج

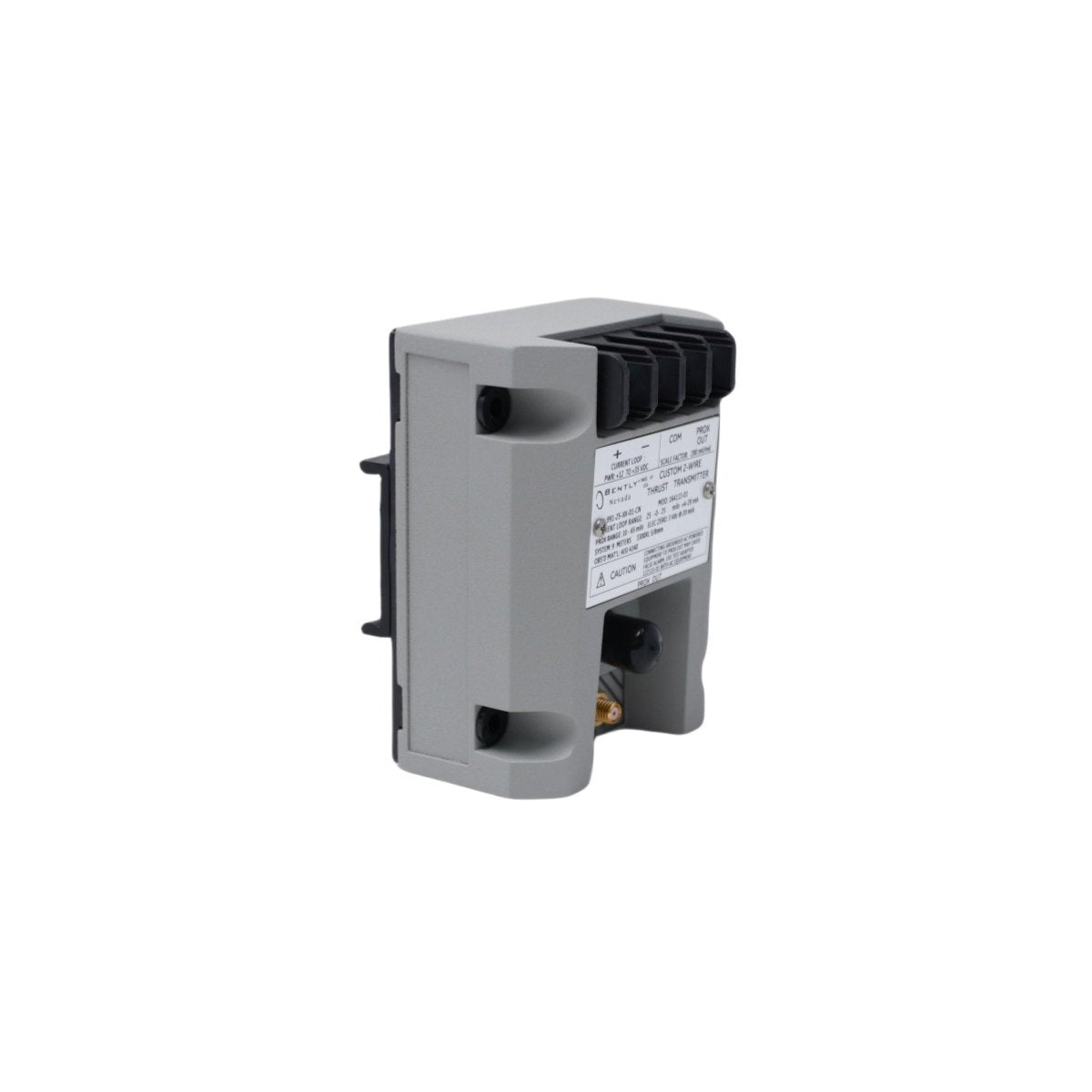

Bently Nevada 990-10-XX-01-05 (المعدل إلى 163930-01) هو جهاز إرسال اهتزاز متخصص، يعمل بالحلقة ومصمم لحماية الآلات عالية الكثافة. يعمل هذا الجهاز كمعالج إشارة مستقل يتصل مباشرة بمجسات التقارب 3300 NSv، ويحول بيانات الإزاحة إلى إشارة تناظرية قياسية 4-20 مللي أمبير. من خلال دمج تقنية Proximitor في غلاف قابل للتركيب في الموقع، فإنه يسمح بالمراقبة المباشرة للآلات عبر PLC أو DCS دون الحاجة إلى رف مراقبة منفصل. تم تحسين هذا الإصدار "MOD" المحدد لتطبيقات الشركات المصنعة للمعدات الأصلية (OEM) حيث تعتبر المساحات المدمجة وهندسة الأسلاك المبسطة ذات السلكين ضرورية لمراقبة الضواغط الطاردة المركزية، والمضخات، والمحركات عالية السرعة.

الخصائص التقنية الرئيسية ومعايير الأجهزة

تم تصميم جهاز الإرسال هذا لتوفير معالجة إشارة بجودة معملية ضمن عامل شكل صناعي متين، ويدعم المراقبة المستمرة والتشخيصات المتقدمة.

• رقم الموديل 990-10-XX-01-05

• رقم التعديل 163930-01

• نطاق القياس 0 إلى 250 ميكرومتر (0 إلى 10 ميل) اهتزاز من الذروة إلى الذروة (الخيار -10)

• إشارة الخرج 4 إلى 20 مللي أمبير تيار مستمر، متناسبة مع مستوى الاهتزاز

• توافق المجس معاير للاستخدام مع محولات التقارب Bently Nevada 3300 NSv

• واجهة التشخيص موصل محوري مدمج وأطراف توصيل "PROX OUT" للوصول إلى الإشارة الديناميكية الخام وجهد الفجوة

• منطق السلامة دوائر مدمجة "Not OK" و "Signal Defeat" لقمع الإنذارات الكاذبة أثناء أعطال المجس أو الكابل

• التحكم في المعايرة مقاومات متغيرة للصفر والمدى غير متفاعلة لضبط دقيق لحلقة المجال

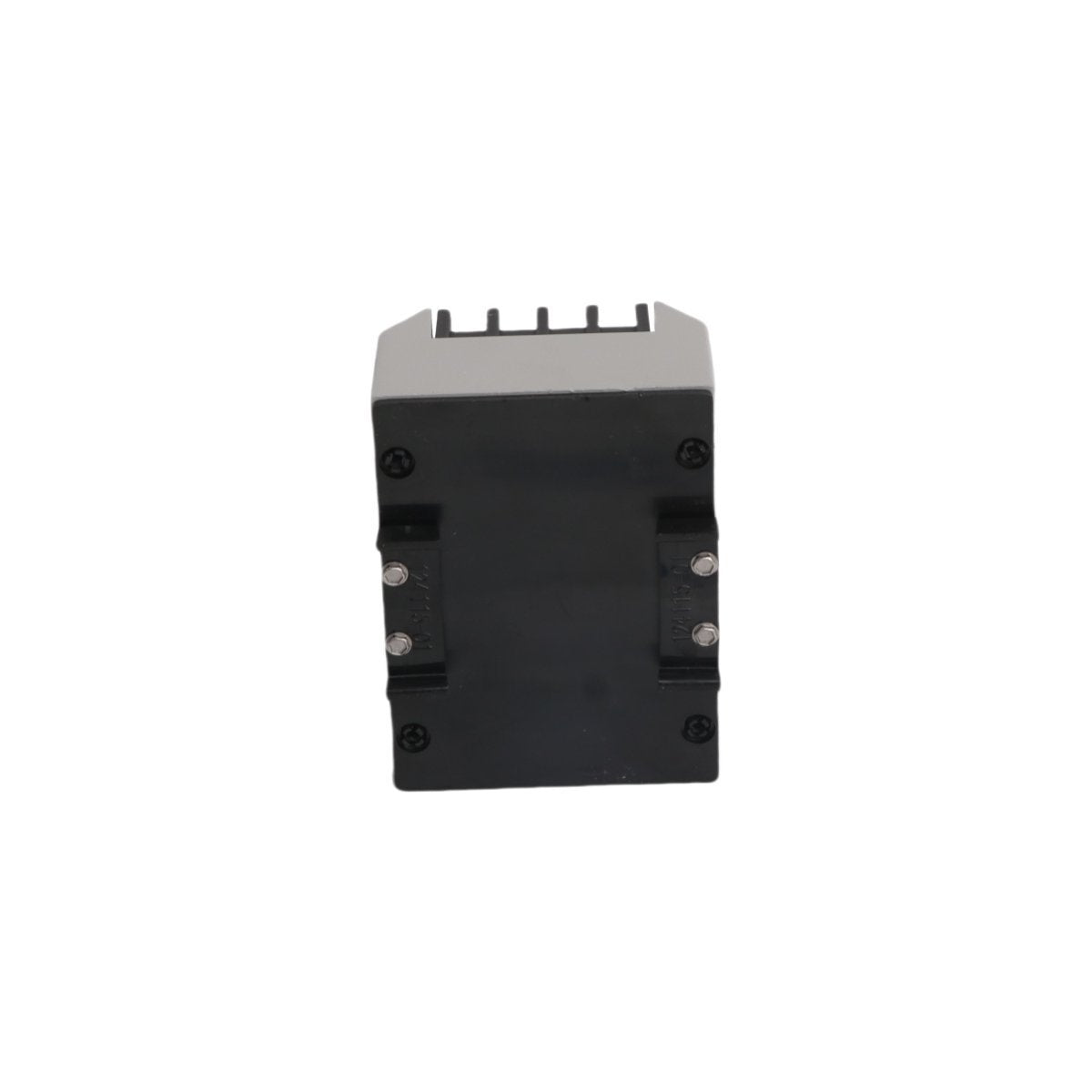

• تكوين التركيب يتضمن مشابك DIN-rail مقاس 35 مم للتركيب السريع للوحة التحكم (الخيار -01)

• التوصيل الكهربائي واجهة موصل 3 سنون MIL-C-5015 بخرج علوي (الخيار -05)

• متطلبات الطاقة طاقة الحلقة من 12 إلى 35 فولت تيار مستمر

التطبيقات الصناعية وحالات الاستخدام التشغيلية

يعد الموديل 990-10-XX-01-05 MOD: 163930-01 مكونًا حاسمًا لأجهزة المراقبة الإشرافية للتوربينات (TSI) وتتبع صحة المعدات الدوارة بشكل عام.

• ضواغط الهواء الطاردة المركزية مراقبة اهتزاز العمود الشعاعي في الوقت الفعلي لاكتشاف عدم توازن الدوار أو عدم استقرار غلاف المحمل.

• مضخات المياه عالية الخدمة توفير إشارة 4-20 مللي أمبير سهلة الدمج لأنظمة SCADA لتتبع التدهور الميكانيكي على المدى الطويل.

• أنظمة المراوح الصناعية مراقبة الاهتزاز في مراوح التبريد أو التهوية واسعة النطاق في البيئات الخطرة أو النائية.

• قواعد الماكينات المصنعة من قبل الشركات المصنعة للمعدات الأصلية (OEM) تعمل كحل قياسي فعال من حيث التكلفة لاستشعار الاهتزاز لمصنعي المعدات الدوارة عالية السرعة.

• برامج الصيانة التنبؤية استخدام إشارة "Prox Out" الديناميكية لإجراء تحليل تردد FFT باستخدام جامعي البيانات المحمولة بينما تظل حلقة الحماية الأساسية نشطة.

من خلال تطبيق جهاز الإرسال المعدل من سلسلة 990، يمكن للمرافق تحقيق مراقبة عالية الدقة للعمود مع تقليل التكاليف المرتبطة بالكابلات وأجهزة معالجة الإشارة الثانوية بشكل كبير.
