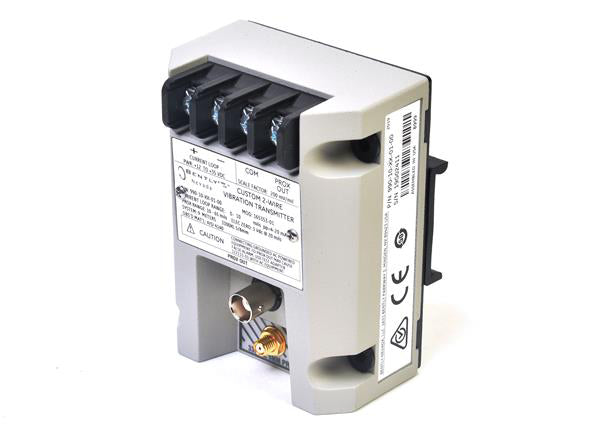

يعمل جهاز الإرسال الاهتزازي Bently Nevada 990-05-XX-03-01 MOD:168251-01، والمصنف أيضًا باسم 990، كمكون مادي مخصص لتحويل إشارات اهتزاز التقارب إلى مخرجات مراقبة داخل أنظمة حماية آلات Bently Nevada.

تحديد التكوين

يحتوي تكوين 990-05-XX-03-01 MOD:168251-01 على خيارات طول نظام قابلة للتحديد وميزات تثبيت ميكانيكية.

مواصفات الأجهزة

خصائص معالجة إشارة التيار الدوامي

يقوم جهاز الإرسال من سلسلة Bently Nevada 990 بمعالجة إشارات إزاحة مسبار التقارب ويحول معلومات الاهتزاز المقاسة إلى خرج مراقبة متناسب.

تعتمد عملية جهاز الإرسال على معايرة مسبار التيار الدوامي الصحيحة، حيث يتم تحويل تغير إزاحة العمود إلى إشارة قياس كهربائية. أثناء التثبيت، يلزم التحقق من جهد الفجوة لتأكيد موضع التشغيل الصحيح للمسبار ودقة القياس.

تم تصميم الوحدة لدوائر مراقبة اهتزاز الآلات التي تتطلب تحويلاً متسقًا لإشارة الإزاحة. تقلل ممارسات توجيه الكابلات والتأريض والتدريع الصحيحة من التداخل الكهربائي وتحافظ على جودة الإشارة.

معلومات الطلب

• 1 × جهاز إرسال اهتزاز Bently Nevada 990-05-XX-03-01 MOD:168251-01
• 1 × تكوين نطاق قياس 0-5 مل بي بي
• 1 × تكوين أجهزة تثبيت مشبك ومسمار DIN
• 1 × تكوين موافقة CSA Division 2
• يتضمن اختيار طول كابل النظام خيار 5.0 متر أو 7.0 متر
• لا يتم تضمين مسابير التقارب الإضافية وكابلات التمديد والأدلة وملحقات المعايرة ما لم يتم تحديدها

إرشادات التثبيت الميداني

التثبيت الميكانيكي

• قم بتثبيت جهاز الإرسال باستخدام ترتيب مشابك ومسامير DIN المرفقة.
• تحقق من التثبيت الميكانيكي قبل توصيل الأسلاك الميدانية.
• تجنب المواقع المعرضة للصدمات الميكانيكية المفرطة أو الاهتزاز الخارجي.

الأسلاك الكهربائية

• اتبع ممارسات أسلاك الإشارة الصناعية القياسية لدوائر مراقبة التقارب.
• حافظ على استمرارية تدريع الكابل على طول مسار القياس الكامل.
• افصل أسلاك الإشارة عن كابلات الطاقة عالية الجهد لتقليل التداخل الكهرومغناطيسي.

فحوصات التشغيل

• تحقق من جهد فجوة مسبار التقارب قبل التشغيل.
• تأكد من أن تكوين نطاق القياس يتطابق مع تطبيق المراقبة.
• تحقق من سلوك إشارة الخرج أثناء الدوران الأولي للآلات.

الأسئلة المتكررة

• ما هو نطاق الاهتزاز المكون لهذا الجهاز؟

تم تكوين 990-05-XX-03-01 MOD:168251-01 بخيار قياس كامل المقياس من 0-5 مل بي بي (0-125 ميكرومتر بي بي).

• ما هي أجهزة التثبيت التي يستخدمها هذا النموذج؟

يستخدم هذا التكوين مشابك ومسامير DIN للتثبيت الميكانيكي داخل غلاف نظام المراقبة.

• ما هي أطوال كابلات النظام المدعومة؟

يدعم التكوين أطوال نظام قابلة للتحديد تبلغ 5.0 أمتار (16.4 قدم) و 7.0 أمتار (23.0 قدم).

• ما نوع إشارة المستشعر التي يعالجها جهاز الإرسال 990؟

يعالج جهاز الإرسال إشارات إزاحة مسبار التقارب المستخدمة لتطبيقات قياس الاهتزاز.

• هل تتضمن الموافقة على CSA Division 2 في هذا التكوين؟

نعم. يتضمن 990-05-XX-03-01 MOD:168251-01 خيار موافقة وكالة CSA Division 2.

• لماذا يلزم التحقق من جهد فجوة المسبار؟

يؤكد التحقق من جهد الفجوة أن مسبار التيار الدوامي يعمل ضمن نطاق القياس الصحيح قبل مراقبة الآلات.

• هل يتطلب هذا الجهاز توجيهًا خاصًا للكابلات؟

يجب توجيه كابلات الإشارة بعيدًا عن الموصلات عالية الجهد وحمايتها من مصادر التداخل الكهربائي.

• هل يمكن تغيير نطاق القياس بعد التثبيت؟

يتم تحديد نطاق القياس بواسطة التكوين المحدد في المصنع ويجب أن يتطابق مع تطبيق المراقبة المقصود.
