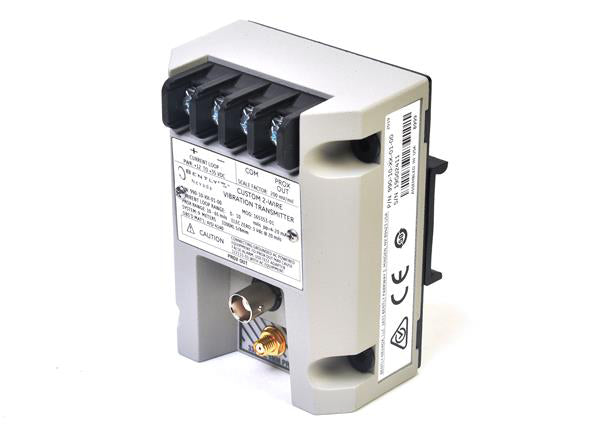

يعمل جهاز Bently Nevada 990-05-70-02-01، والمصنف أيضًا باسم جهاز إرسال الاهتزاز 990، كمكون مادي مخصص لتحويل إشارات اهتزاز مجسات القرب إلى إشارات خرج تيار في أنظمة مراقبة حماية الآلات.

ملخص تكوين الطراز

يتضمن تكوين 990-05-70-02-01 خيارات المصنع التالية:

مواصفات الجهاز

تحويل إشارة القرب ومراقبة الآلات

يعالج جهاز الإرسال من السلسلة 990 إشارات الإزاحة من أنظمة مجسات القرب المتوافقة ويحول قياس الاهتزاز إلى خرج تيار متناسب لأنظمة المراقبة.

يستخدم جهاز الإرسال مبادئ قياس إشارة مسبار التيار الدوامي للحفاظ على الارتباط بين حركة موضع العمود وتغير التيار الناتج. يلزم التحقق الصحيح من جهد فجوة المسبار أثناء التثبيت للتأكد من أن نقطة التشغيل ضمن النطاق المتوقع.

يدعم تكوين النظام دوائر قياس اهتزاز الآلات حيث يلزم مراقبة حركة العمود الشعاعية والإزاحة الميكانيكية. تعتمد سلامة الإشارة على التركيب الصحيح للمسبار وتوجيه الكابلات وممارسات التدريع.

معلومات الطلب

• 1 × جهاز إرسال الاهتزاز Bently Nevada 990-05-70-02-01
• 1 × تكوين طول نظام مدمج بطول 7.0 متر
• 1 × تكوين تثبيت براغي الحاجز
• 1 × تكوين موافقة CSA القسم 2
• المجسات الإضافية وكابلات التمديد وأدوات المعايرة والأدلة والملحقات غير مشمولة ما لم يتم ذكرها على وجه التحديد

إرشادات التركيب الميداني

التثبيت الميكانيكي

• قم بتركيب جهاز الإرسال باستخدام تكوين براغي الحاجز المحدد.
• تأكد من أن سطح التركيب يوفر دعمًا ميكانيكيًا مستقرًا.
• تجنب مواقع التركيب التي تحتوي على اهتزازات مفرطة أو تأثير ميكانيكي.

التوصيل الكهربائي

• قم بتوصيل طاقة إدخال +12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال.
• تأكد من أن مقاومة الحلقة تظل ضمن حدود التشغيل المحددة.
• حافظ على التدريع الصحيح للكابلات وممارسات التأريض لتقليل التداخل الكهربائي.

التحقق من الإشارة

• تأكد من تركيب مجس القرب وجهد الفجوة قبل تشغيل النظام.
• تحقق من استجابة التيار الناتج مقابل نطاق الإزاحة الاهتزازية المتوقع.
• افحص توجيه الكابلات لمنع ملامستها للأسطح عالية الحرارة أو المعدات الدوارة.

الأسئلة الشائعة الفنية

• ما هو نطاق القياس الذي تم تكوينه لـ 990-05-70-02-01؟

تم تكوين جهاز الإرسال لنطاق قياس اهتزاز كامل النطاق يتراوح من 0-5 ميل من الذروة إلى الذروة (0-125 ميكرومتر pp).

• ما هو مصدر الطاقة الذي يتطلبه جهاز الإرسال هذا؟

تتطلب الوحدة إدخالًا من +12 إلى +35 فولت تيار مستمر مطبقًا عند طرف جهاز الإرسال للتشغيل.

• ما هي أقصى مقاومة للحلقة المسموح بها؟

الحد الأقصى لمقاومة الحلقة هو 1,000 أوم بما في ذلك مقاومة الكابل عند التشغيل بمصدر 35 فولت تيار مستمر.

• ما هي طريقة التثبيت المستخدمة في هذا الطراز؟

يستخدم تكوين 990-05-70-02-01 براغي الحاجز كخيار للتثبيت.

• ما هو طول كابل النظام المضمن في هذا التكوين؟

يتضمن تكوين هذا الطراز خيار طول نظام بطول 7.0 أمتار (23.0 قدمًا).

• هل يتطلب جهاز الإرسال هذا معايرة إشارة مجس القرب؟

نعم. يلزم الضبط الصحيح لفجوة المجس والتحقق من الإشارة لضمان قياس دقيق للإزاحة.

• ما هو نوع الإشارة التي يعالجها جهاز الإرسال؟

يعالج جهاز الإرسال إشارات اهتزاز مجس القرب ويحولها إلى خرج مراقبة متناسب.

• هل يمكن تركيب جهاز الإرسال دون مراعاة تدريع الكابلات؟

لا. يجب الحفاظ على ممارسات تدريع الكابلات وتأريضها لتقليل الضوضاء الكهربائية التي تؤثر على إشارات القياس.
