نظرة عامة على المنتج

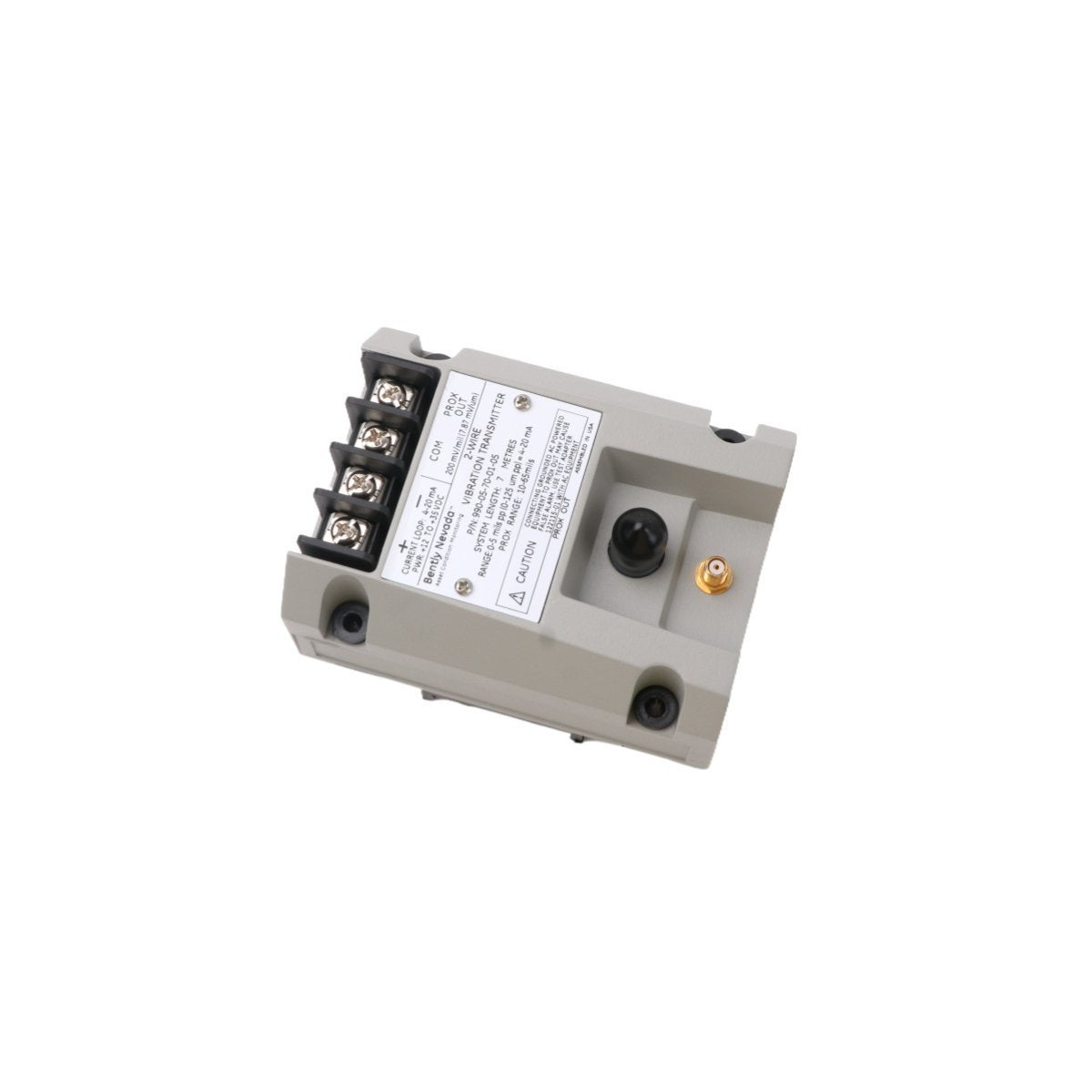

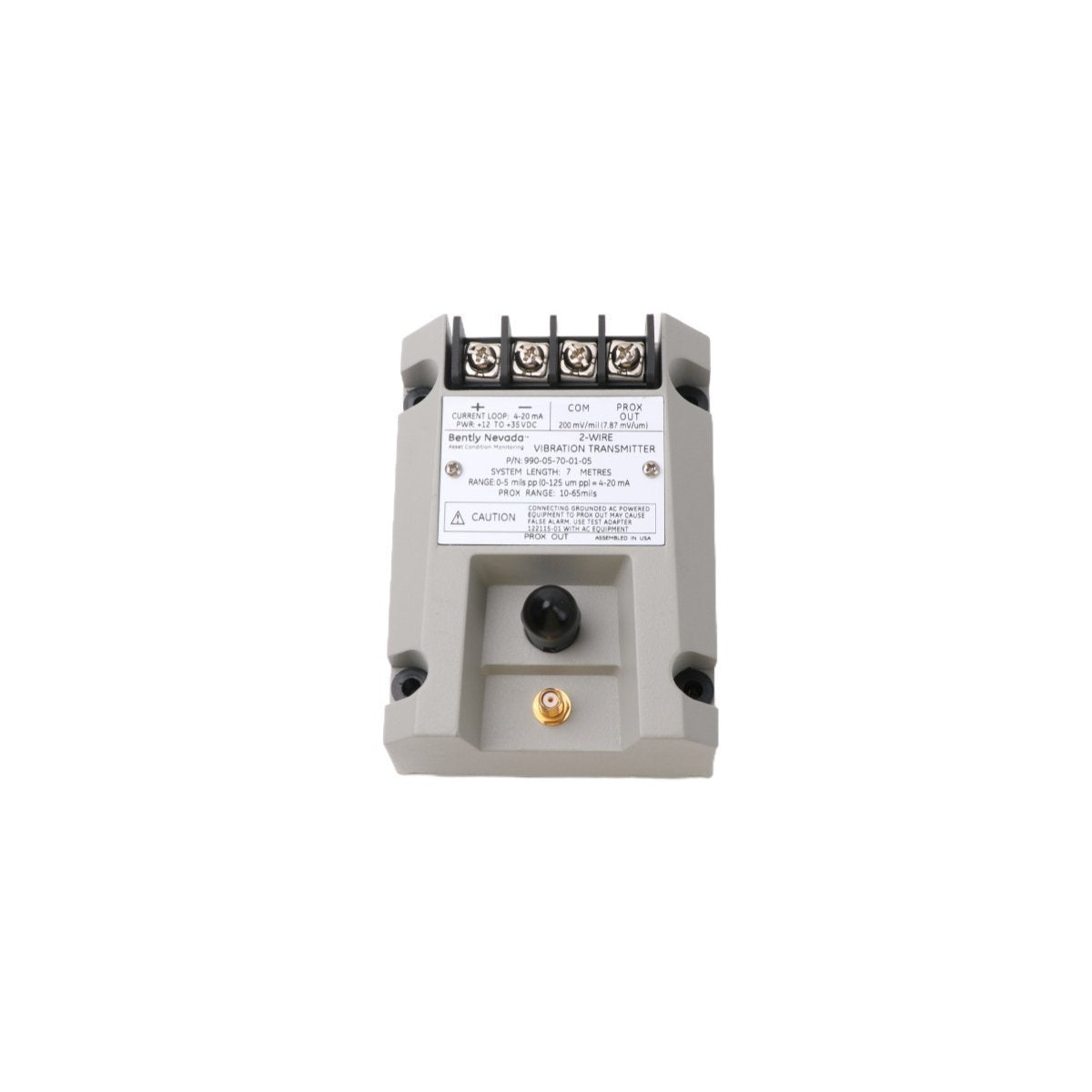

جهاز 990-05-70-01-05 هو جهاز إرسال اهتزازات ثنائي الأسلاك عالي الأداء مصمم لتوفير حماية مستمرة للآلات من خلال إشارة حلقة قياسية تتراوح من 4 إلى 20 مللي أمبير. يعمل هذا الجهاز من سلسلة Bently Nevada 990 كمكيف إشارة مدمج، ويجمع وظائف مستشعر Proximitor وجهاز الإرسال في هيكل واحد مدمج. وهو مصمم خصيصًا للتوصيل بمجسات تقارب 3300 NSv وكابلات التمديد، ويحول قياسات التيار الدوامي إلى خرج تيار خطي يتناسب مع الاهتزاز من الذروة إلى الذروة. ويُفضل هذا التصميم بشكل خاص من قبل الشركات المصنعة للمعدات الأصلية لضواغط الهواء المركزية والمحركات عالية السرعة والمراوح الصناعية حيث يتطلب الأمر دمجًا موفرًا للمساحة في نظام DCS أو PLC.

معلمات الأجهزة والخصائص التقنية

صُمم جهاز الإرسال هذا للحفاظ على سلامة الإشارة في البيئات الصاخبة كهربائيًا والخطرة. وتشمل الميزات الرئيسية للأجهزة ما يلي:

• رقم الموديل 990-05-70-01-05

• توافق الإدخال نظام محول Proximity 3300 NSv

• طول النظام 5.0 أمتار (الخيار -05)

• نطاق القياس الكامل 0 إلى 100 ميكرومتر (4.0 ميل) من الذروة إلى الذروة (الخيار -70)

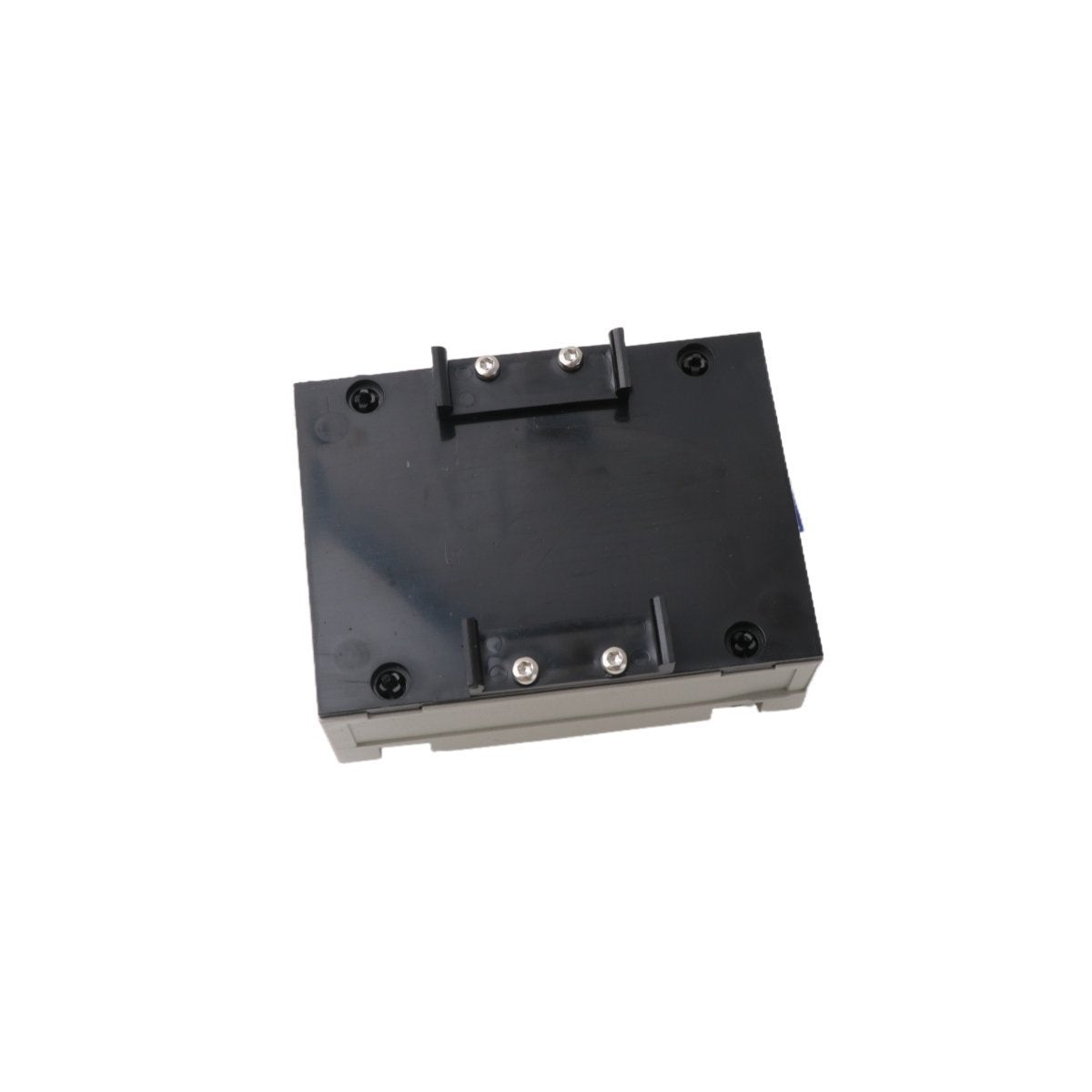

• واجهة التثبيت تثبيت بالجدار (الخيار -01)

• خرج الإشارة 4 إلى 20 مللي أمبير تيار مستمر (يعمل بالطاقة الحلقية)

• واجهة التشخيص موصل BNC متحد المحور وأطراف "PROX OUT" غير المعزولة لتحليل فجوة الإشارة المخزنة والإشارة الديناميكية

• المعايرة مقاييس الجهد (potentiometers) غير المتفاعلة للصفر والنطاق سهلة الوصول لضبط دقيق في الموقع

• حماية من الأعطال منطق "غير موافق" وإلغاء الإشارة مدمج لتخفيف الإنذارات الكاذبة الناتجة عن فشل المستشعر

• شهادة المنطقة الخطرة CSA Division 2، ATEX Zone 0/2، وموافقات ABS البحرية (الخيار -05)

التطبيقات الصناعية والفوائد التشغيلية

يعد جهاز 990-05-70-01-05 مكونًا أساسيًا في أجهزة مراقبة التوربينات (TSI) للآلات الدوارة متوسطة إلى كبيرة الحجم. ونظرًا لاستخدامه لنظام مجس 3300 NSv (Narrow Side-view)، فهو فعال بشكل استثنائي في مسافات التركيب الضيقة حيث قد تواجه مجسات 8 مم القياسية تداخلًا جانبيًا.

تشمل التطبيقات الشائعة مراقبة الاهتزازات الشعاعية على الآلات ذات المحامل الزيتية، مما يوفر الكشف المبكر عن اختلال توازن الدوار، أو اختلال محاذاة العمود، أو تدهور المحامل. تسمح واجهة 4-20 مللي أمبير التي تعمل بالطاقة الحلقية بنقل الإشارة لمسافات طويلة مباشرة إلى أنظمة غرفة التحكم دون الحاجة إلى رف مراقبة منفصل. علاوة على ذلك، يمكّن خرج التشخيص المخزن الفنيين من توصيل أجهزة جمع البيانات المحمولة أو راسمات الذبذبات لتحليل طيف التردد المتقدم دون مقاطعة حلقة الحماية الأساسية.
