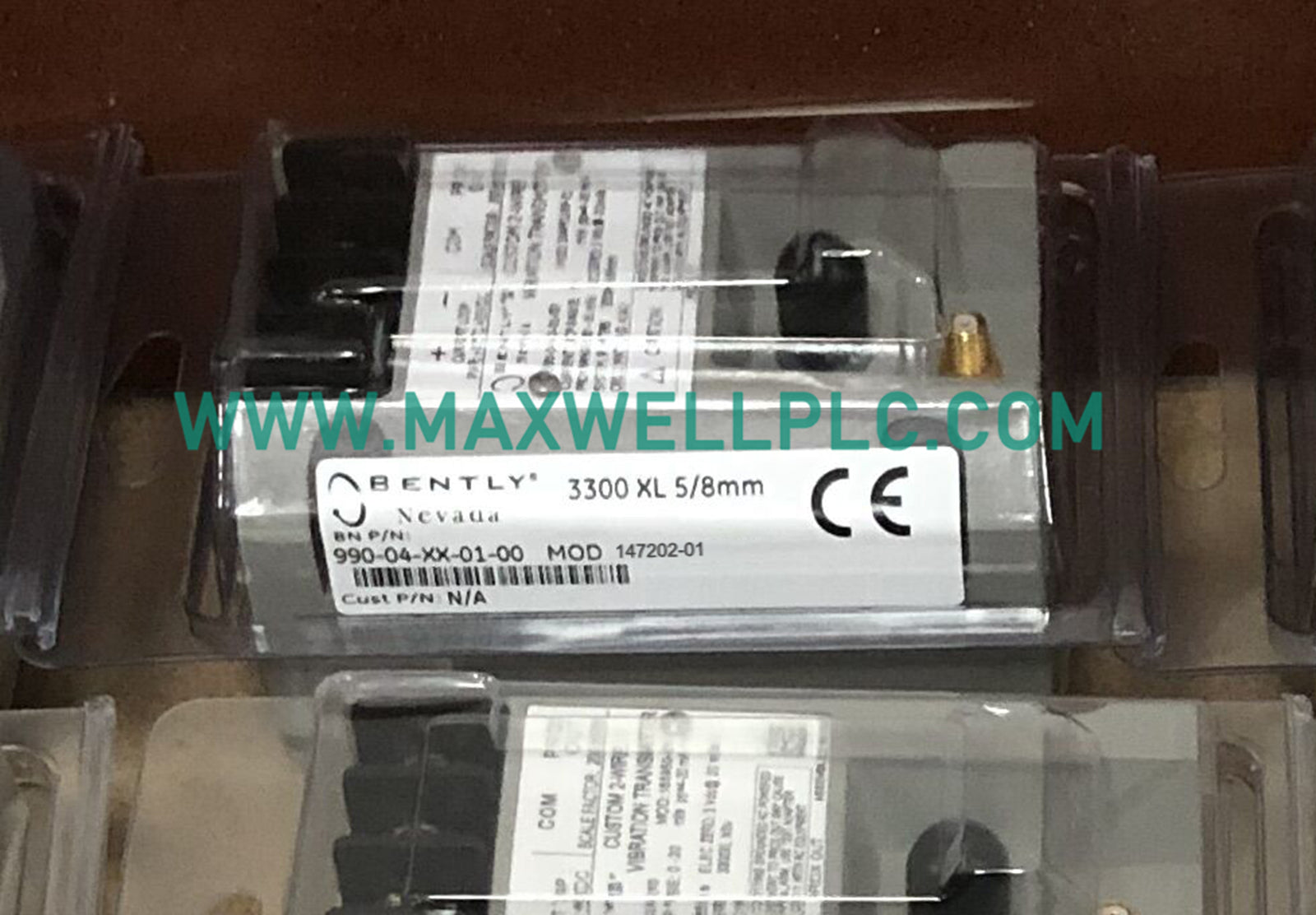

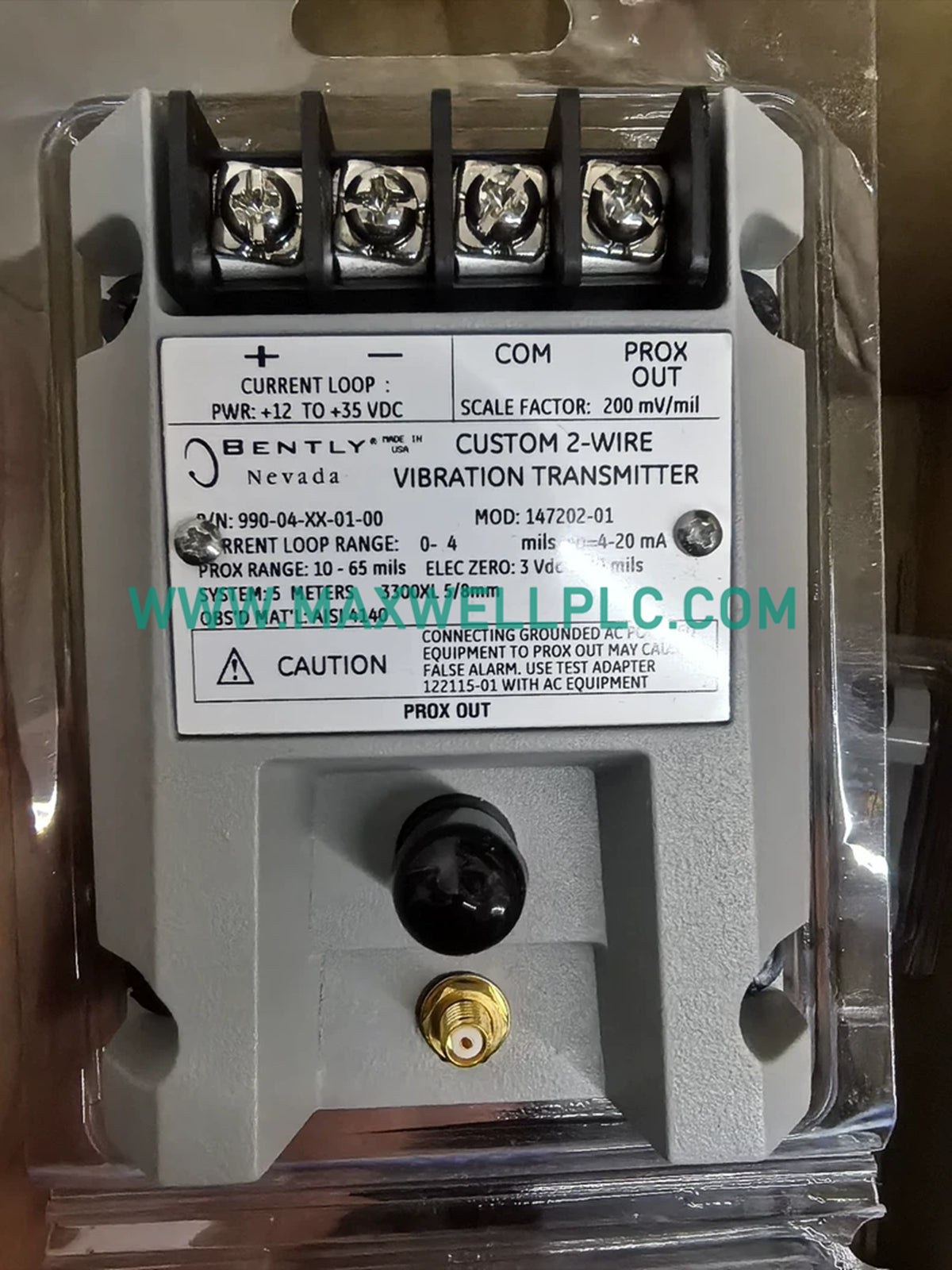

يعمل جهاز Bently Nevada 990-04-XX-01-00 MOD:147202-01 كجهاز إرسال الاهتزازات 990 الأساسي المستخدم لإجراء قياسات الاهتزازات الشعاعية بدون تلامس عبر منصات سلسلة 990. تقوم الأداة بتكييف الإشارات الكهربائية عالية التردد من نظام مسبار تيار الدوامة في حلقة تيار قياسية من 4-20 مللي أمبير تتناسب مع الإزاحة الميكانيكية من الذروة إلى الذروة لعمود الآلة الدوار.

تكوين معلمة رمز الخيار

• 990: مصفوفة نموذج القاعدة الأساسية لجهاز إرسال الاهتزازات الذي يعمل بحلقة سلكية ثنائية.

• 04: خيار نطاق القياس الكامل الذي يحدد 0-4 ملم من الذروة إلى الذروة (0-100 ميكرومتر من الذروة إلى الذروة).

• XX: تكوين طول كابل النظام الذي يطابق معلمات المسبار وسلك التمديد (على سبيل المثال، 5.0 أمتار أو 7.0 أمتار).

• 01: اختيار التركيب يخصص مشابك تركيب سكة DIN بحجم 35 مم مرفقة بقاعدة الهيكل.

• 00: نسخة اعتماد وكالة المنطقة الخطرة التي تحدد الامتثال الكهربائي الأساسي الافتراضي بدون طبقات اعتماد خاصة.

• MOD:147202-01: رمز تعديل المصنع الذي يحسن مصفوفة ضبط المشغل لتكوين مسبار تقارب 3300 XL 8 مم (طول النظام 5.0 أمتار).

المواصفات الفنية للمعلمات

مراقبة الميكانيكية وديناميكيات دوار TSI

تعمل دائرة المعالجة مع ثوابت قياس مسبار التيار الدوامة المخصصة والمعايرة لملامح الإزاحة المستمرة. يعتمد التحليل الصحيح لديناميكيات الدوار على التحقق من مقاييس التحقق من جهد الفجوة عبر منفذ إخراج متحد المحور خام، مما يسمح للفنيين الميدانيين بالتحقق من موضع المستشعر الفيزيائي فوق العمود. يتضمن غلاف المشغل المتين مرشحات مدمجة لقمع التداخل، تعزل مسارات محولات الطاقة عالية التردد المجاورة عن الضوضاء المغناطيسية الصناعية داخل كتل إنهاء الآلات الكثيفة.

معلومات تغليف المجموعة

• وحدة إرسال الاهتزازات 1 990-04-XX-01-00 MOD:147202-01

• 2 مشابك سكة DIN مقاس 35 مم مثبتة من المصنع

إرشادات التثبيت الميداني

التركيب الميكانيكي وتركيب سكة DIN

• قم بتركيب الحامل المتكامل مقاس 35 مم على خط سكة DIN هيكلية قياسية، مع التأكد من تثبيت ألسنة القفل في موضعها فوق حافة السكة.

• حافظ على مسافة خلوص لا تقل عن 20 مم بين الوحدات المجاورة لدعم مسارات التبريد بالحمل الحراري الطبيعي عبر فتحات التهوية.

توغرافيا الأسلاك ومصفوفة التأريض

• قم بتجريد أسلاك حلقة التيار بطول 6 مم، وأدخلها في كتل الأطراف، وشد براغي التثبيت إلى 0.5 نيوتن متر.

• قم بتوصيل سلك الدرع الخارجي لكابل المستشعر المحوري حصريًا بدبوس درع جهاز الإرسال المخصص، مع التأكد من أن علبة المسبار الميداني تظل عائمة تمامًا.

الأسئلة المتداولة

• هل يمكن تبديل أسلاك حلقة التيار بسرعة أثناء نشاط بطاقة الإدخال التناظرية لـ PLC المستقبل؟

  نعم، تسمح دائرة الحلقة بتبديل الاتصال والفصل السريع أثناء التشغيل دون التسبب في أخطاء تشغيلية في الوحدات المجاورة.

• كيف يتم التحقق من جهد الفجوة الميداني في نموذج جهاز الإرسال هذا تحديدًا؟

  يقوم الفنيون بتوصيل مقياس جهد عالي المقاومة بمنفذ عازل BNC متحد المحور لأخذ عينات مباشرة من جهد الفجوة الخام للمسبار النشط.

• ما المشكلة التي تحدث إذا كان قطر الهدف متساويًا مع قطر أقل من المواصفات الفنية البالغة 9.5 مم؟

  تقيد الأهداف الأصغر منطقة تفاعل المجال المغناطيسي، مما يؤدي إلى أخطاء في قياس مسبار التيار الدوامة ودقة الحلقة.

• ما هو زمن الاستجابة أثناء الخطوات المفاجئة في اهتزاز عمود الآلة؟

  تقوم الدائرة الداخلية بتحديث حلقة تيار الإخراج التناظرية بثابت زمني متكامل، مما يؤدي إلى استقرار قيم الحلقة في أقل من 100 مللي ثانية.

• كيف تتفاعل ميزة تحديد التيار أثناء حدوث دائرة قصر كارثية في مسبار الحقل؟

  يقيد جهاز الإرسال الحد الأقصى لسحب الخط إلى 23 مللي أمبير نموذجي لحماية وحدات طاقة النظام المضيفة من تلف الحمل الزائد.

• هل مسار الإخراج القياسي 4-20 مللي أمبير معزول عن طرف المخزن المؤقت BNC الخام؟

  نعم، يمنع الترشيح الداخلي للإشارة التحولات في الأجهزة على حلقة التيار عندما ترتبط معدات المراقبة الخارجية بمنفذ المخزن المؤقت.

• هل يتطلب رمز التعديل هذا نمط مسبار مطابقًا محددًا للحفاظ على المعايرة؟

  نعم، تم ضبط معلمات MOD:147202-01 لتتوافق مع ملف تعريف المعاوقة لإعدادات مستشعر 3300 XL 8 مم القياسية.

• كيف يجب حماية وحدة جهاز الإرسال من تسرب الماء في البيئات الخارجية؟

  يجب تثبيت الوحدة داخل حاوية صناعية من نوع NEMA 4X أو IP65 لحماية أشرطة الأطراف من التدهور البيئي.
