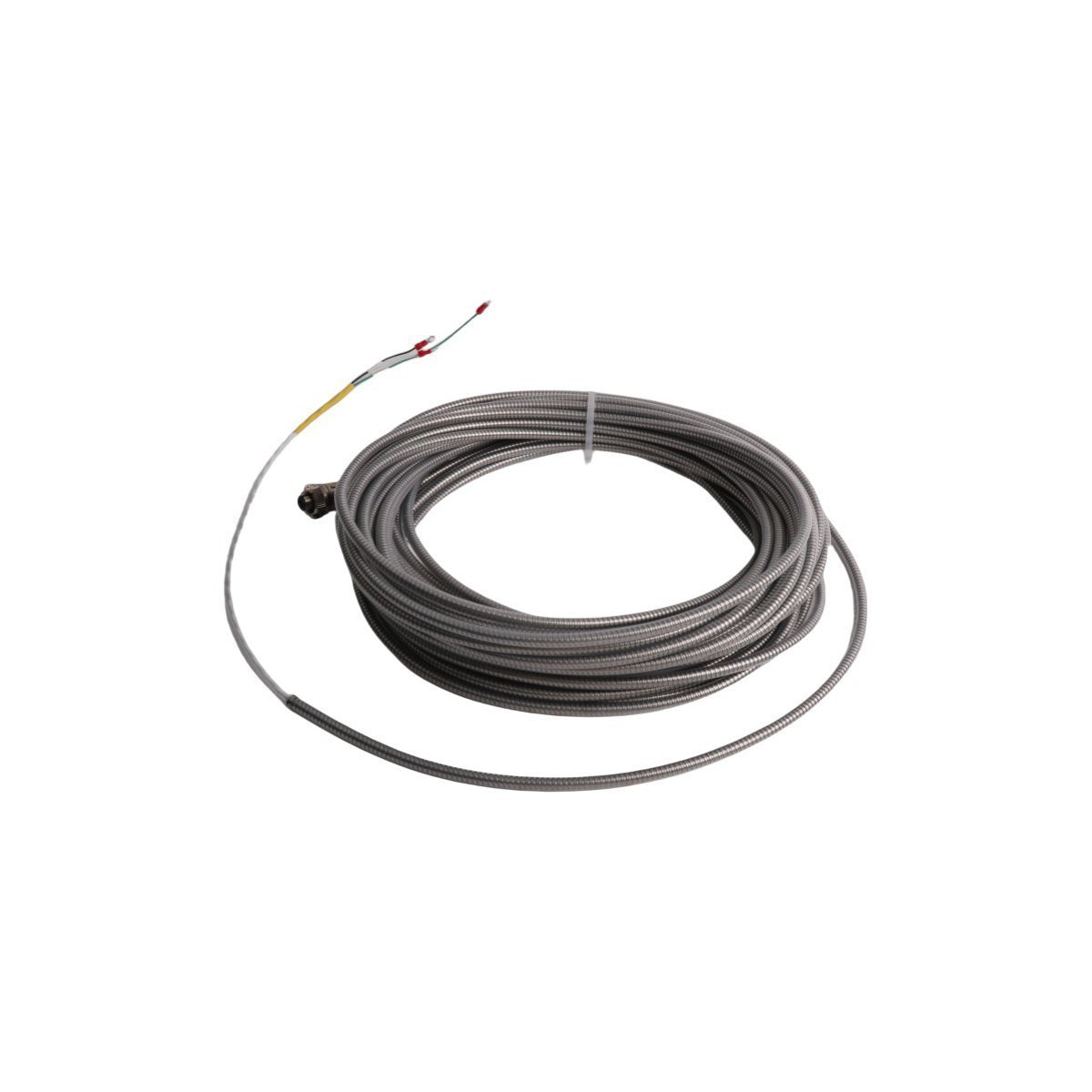

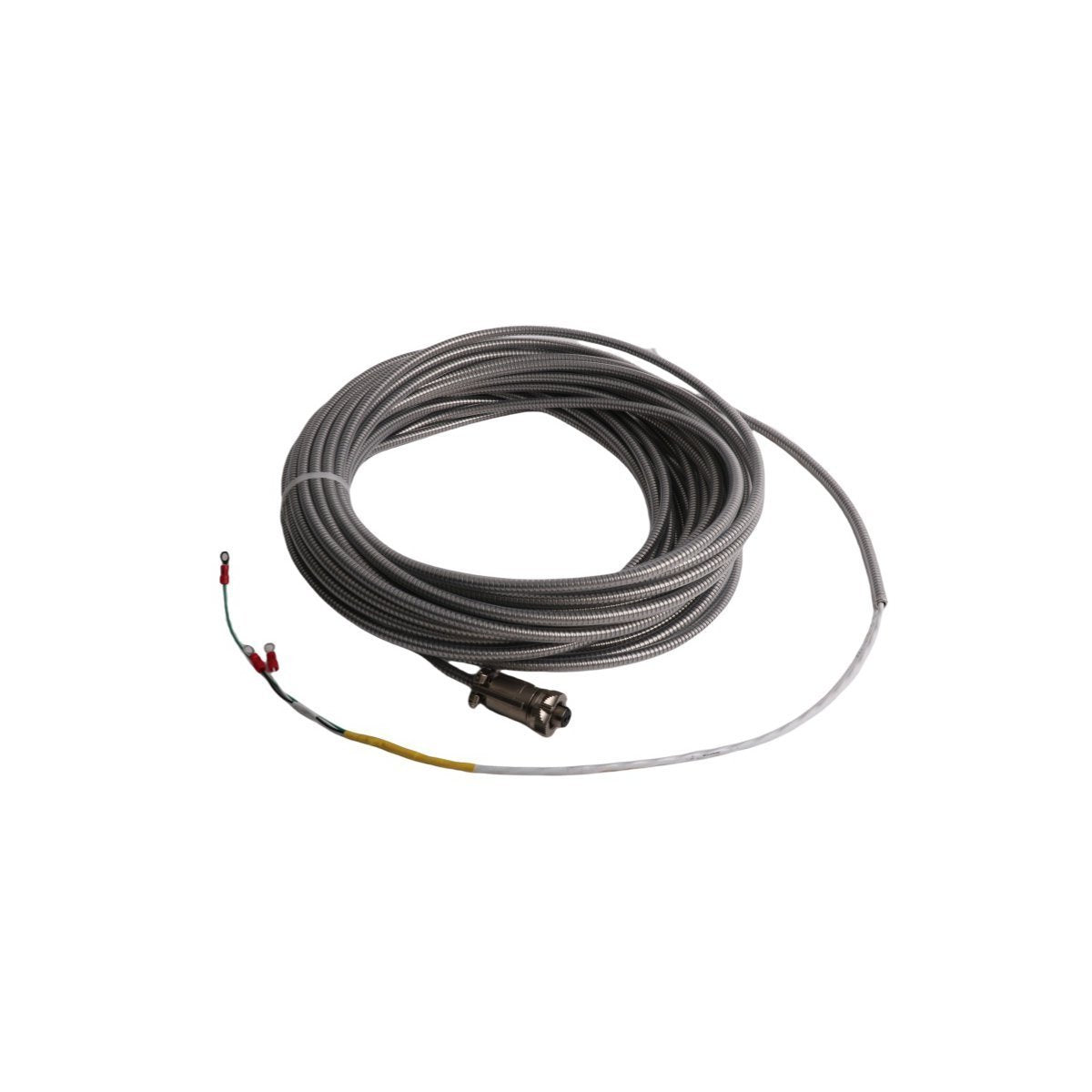

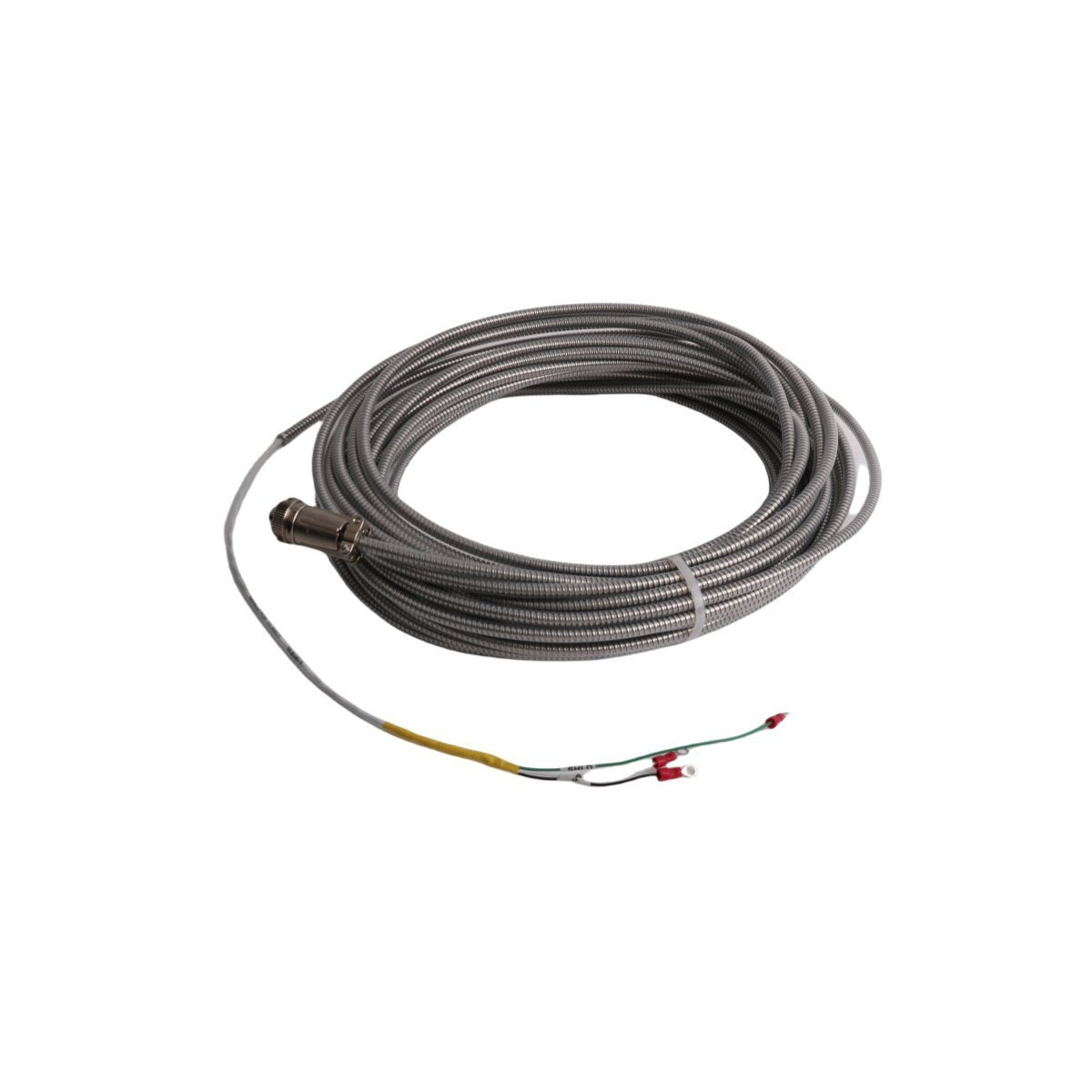

تم تصميم Bently Nevada 84661-06 (مجسات القرب 84661-06) لتمديد مسار الإشارة في شبكات مراقبة الآلات، ويوفر تنفيذًا ماديًا وكهربائيًا مباشرًا لإرسال إشارة محول تيار إيدي بين مسبار القرب وواجهة نظام المراقبة.

منطق تكوين النموذج

يُعد 84661-06 مجموعة كبل تمديد ذو طول ثابت مصمم لتكوينات حلقات محول محددة. لا توجد وحدات فرعية قابلة للتعديل ميدانيًا في هذه المجموعة.

مواصفات الأجهزة

المراقبة الميكانيكية وديناميكا الدوار

تعتمد سلامة إشارة 84661-06 على الالتزام الصارم ببروتوكولات قياس مسبار تيار إيدي. تضمن المجموعة الحفاظ على حساسية 7.87 فولت/مم (200 مللي فولت/ميل) عبر خط الإرسال. أثناء التثبيت، تتطلب أهداف التحقق من جهد الفجوة -10 فولت تيار مستمر عند مدخل الشاشة لضمان عمل نظام المحول ضمن نطاقه الخطي. يعد اختيار طول الكبل الدقيق إلزاميًا لإدارة المعاوقة ومنع تشوه الطور للإشارات الديناميكية المشتقة من إزاحة العمود وديناميكا الدوار. يتم تحقيق قمع التشويش عن طريق الحفاظ على الفصل المادي عن خطوط التيار المتردد عالية الجهد وضمان استمرارية الدرع عند جميع نقاط الاتصال.

معلومات الطلب

• مجموعة كبل تمديد 84661-06

• أغطية حماية الموصلات

• وثائق التثبيت

إرشادات التثبيت الميداني

• التعامل مع الموصل: افحص أسطح التزاوج بحثًا عن التلوث. تأكد من إحكام ربط الموصلات يدويًا حتى يتم تعشيق آلية القفل بالكامل. لا تستخدم الأدوات لربط التوصيلات المحورية.

• متطلبات القناة: قم بتثبيت الكابلات داخل قناة معدنية صلبة مؤرضة لمنع تدهور الإشارة والتلف الميكانيكي لغلاف المحور المشترك.

• نصف قطر الانحناء: حافظ على نصف قطر انحناء لا يقل عن 5 أضعاف قطر الكابل لمنع تشوه العازل والتغيرات الناتجة في المعاوقة المميزة.

• التأريض: قم بتأريض درع الكابل إلى أرضية أداة نظيفة في خزانة الأجهزة لتجنب الحلقات الأرضية والتداخل المرتبط 50/60 هرتز.

الأسئلة الشائعة

• س: هل مجموعة الكبل هذه متوافقة مع أنظمة المحولات غير التابعة لـ Bently Nevada؟

• ج: لا. تم مطابقة المعاوقة للمجموعة لأنظمة محولات تيار إيدي من Bently Nevada. سيؤدي الاستخدام مع أنظمة أخرى إلى أخطاء في قياس الإشارة.

• س: هل يمكن توصيل كابل 84661-06 أو تقصيره ليناسب مسافة محددة؟

• ج: لا. يؤدي تغيير طول الكابل إلى تعديل المعاوقة الكلية للحلقة ويُبطل دقة النظام المعايرة في المصنع.

• س: ما هي أقصى مسافة يدعمها كابل التمديد هذا؟

• ج: كابل التمديد هو مكون معاير من الحلقة الكلية للنظام، وعادة ما يكون 5 أمتار أو 9 أمتار. تحقق من متطلبات النظام قبل التثبيت.

• س: كيف تؤثر استمرارية الدرع على إخراج المستشعر؟

• ج: الدرع مطلوب لمنع التداخل الكهرومغناطيسي. سيؤدي انقطاع استمرارية الدرع إلى إدخال ضوضاء أرضية تظهر على شكل أخطاء إشارة في بيانات الاهتزاز.

• س: هل هذا الموصل مصنف للاستخدام في البيئات الرطبة؟

• ج: لا. تم تصميم الموصلات المحورية المصغرة للبيئات المحمية والجافة. استخدم صندوق وصلات محكم الإغلاق إذا تم توجيه الكابل في ظروف قاسية.

• س: ما هي أعراض عدم تطابق المعاوقة؟

• ج: تظهر عدم التطابقات عادةً على شكل إخراج محول غير خطي، أو استجابة ترددية منخفضة، أو تحولات طور غير متوقعة في إشارة الاهتزاز.

• س: هل يمكنني استخدام هذا الكابل لتطبيقات درجات الحرارة العالية حتى 177 درجة مئوية؟

• ج: نعم، يتم تصنيف مواد الكابل لهذا النطاق الحراري، بشرط عدم وجود إجهاد ميكانيكي أو تآكل ناتج عن الاهتزاز على غلاف الكابل.

• س: هل كابل 84661-06 قابل للتبديل السريع؟

• ج: لا. سيؤدي فصل كابل المسبار أثناء تشغيل الجهاز إلى فقدان إشارة المحول وقد يؤدي إلى إطلاق إنذار أو توقف في نظام المراقبة.
