نظرة عامة على المنتج

يعتبر Siemens 6AV6644-0AB01-2AX0 لوحة تحكم SIMATIC MP 377 متعددة الأغراض وعالية الأداء، تتميز بشاشة لمس واسعة بحجم 15 بوصة مصممة للعرض المتطور على مستوى الماكينة. يعمل هذا الواجهة بين الإنسان والآلة (HMI) على منصة Windows CE 5.0 الموثوقة، ويمثل جسرًا بين لوحات التشغيل التقليدية وأجهزة الكمبيوتر الصناعية. يوفر شاشة TFT ملونة حيوية بدقة XGA، مما يسمح بمراقبة تفصيلية للعمليات وتمثيلات رسومية معقدة. مصممة لتحمل الدورات الصناعية الصارمة، تتفوق سلسلة MP 377 في إدارة البيانات، وتقدم ذاكرة تهيئة كبيرة وقدرات معالجة نصوص متعددة الاستخدامات لهياكل التشغيل الآلي المتقدمة.

البنية الوظيفية وملف تعريف الأجهزة

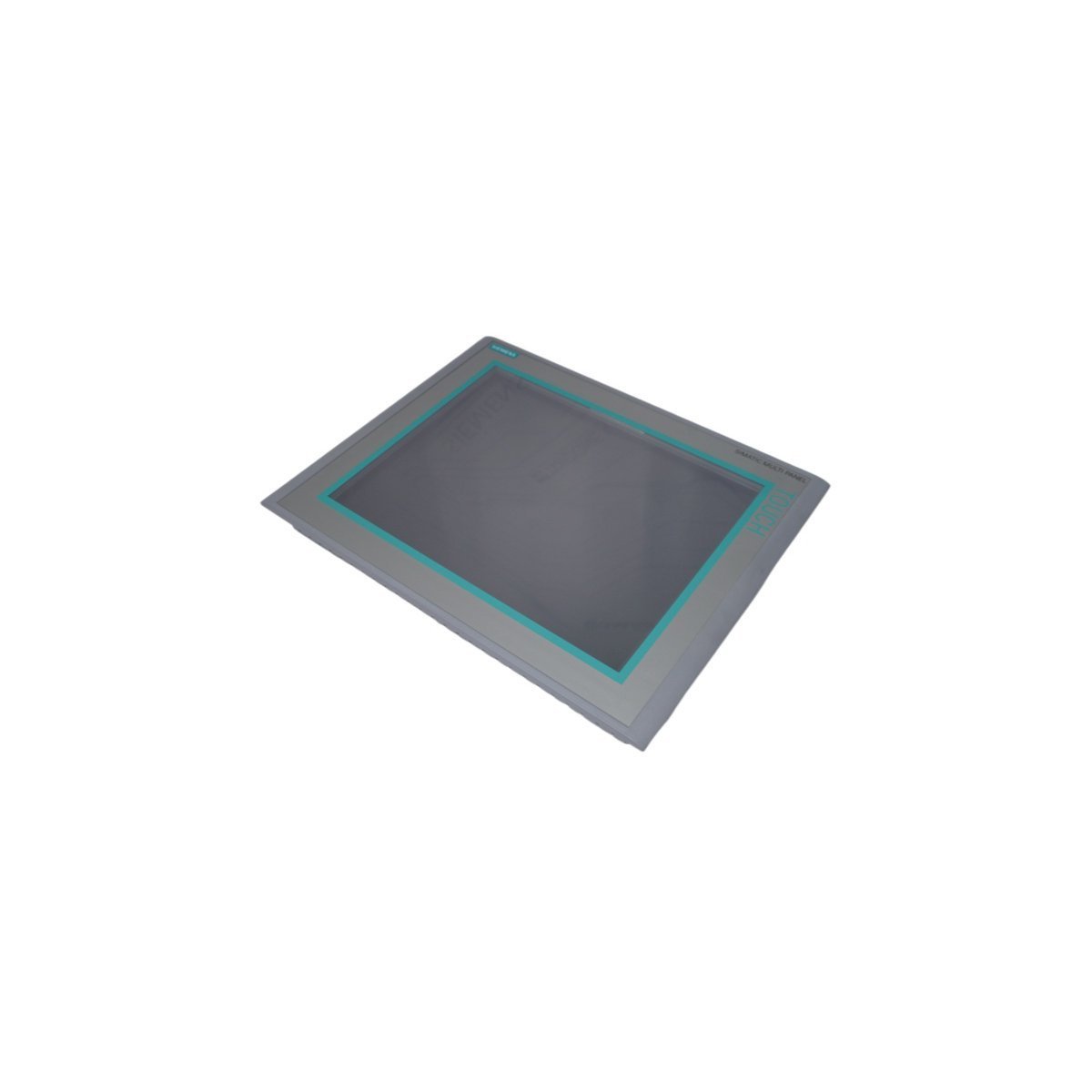

• تقنية العرض: شاشة TFT ملونة بحجم 15.1 بوصة مع 65,536 لونًا

• دقة الشاشة: 1024 × 768 بكسل (XGA)

• المعالج ونظام التشغيل: نظام Windows CE 5.0 الأساسي مع 12 ميجابايت من ذاكرة تهيئة المستخدم

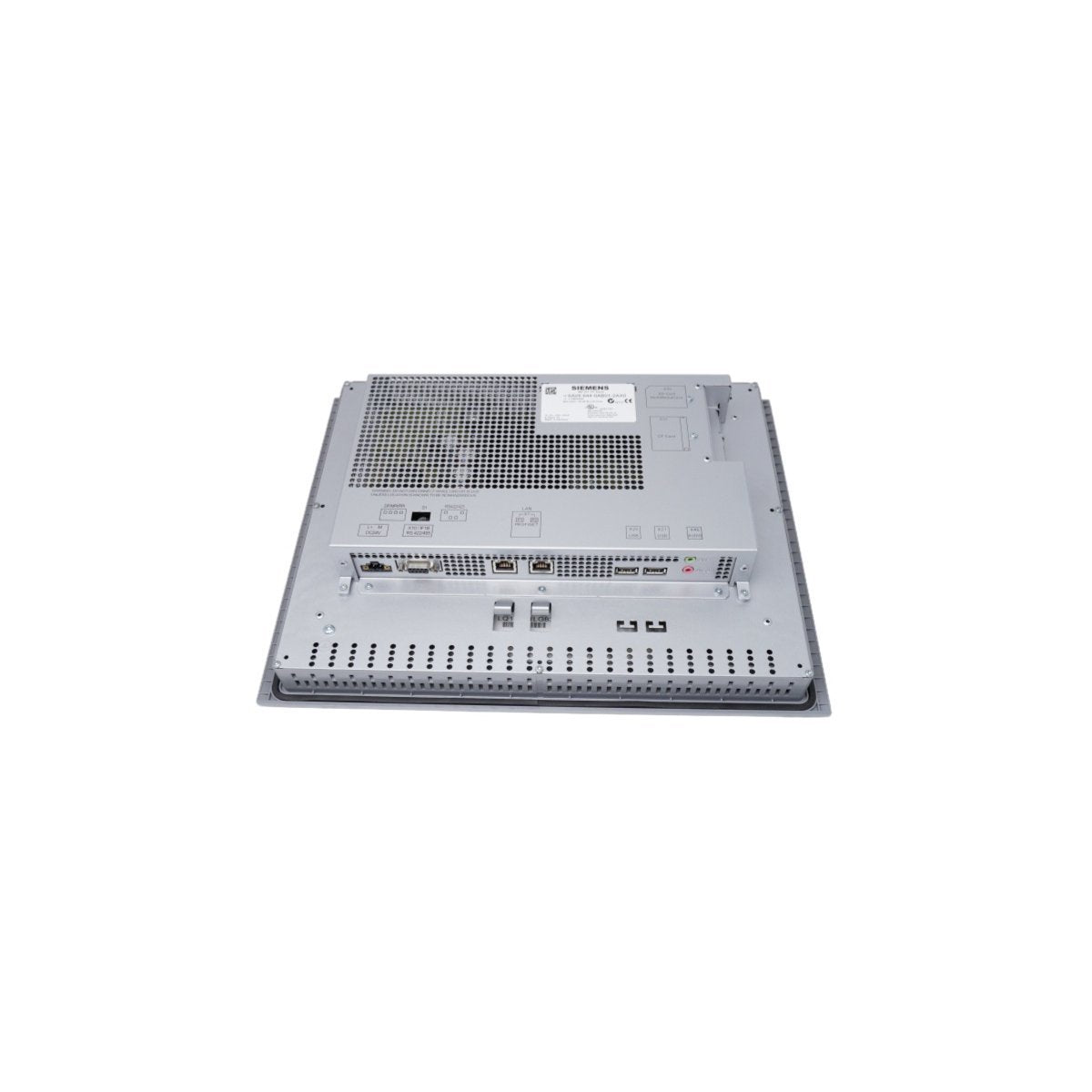

• واجهات الشبكة: منفذا إيثرنت مزدوجان (10/100 ميجابت/ثانية RJ45) لقطاعات شبكة متكررة أو منفصلة

• الاتصال التسلسلي: واجهات RS422 و RS485 مدمجة

• دعم الأجهزة الطرفية: منفذا USB 2.0 وفتحة مخصصة لبطاقة CF لتسجيل البيانات الموسع

• جهد الإدخال: 24 فولت تيار مستمر (تقييم 1.9 أمبير)

• حماية الدخول: IP65 في الواجهة الأمامية (مقاوم للغبار ورذاذ الماء)؛ IP20 في الخلف

• الوزن الصافي: 0.95 كجم

• الأبعاد الكلية: 2.5 سم × 5.1 سم × 83.8 سم

• توافق الشهادات: CE، FM الفئة I القسم 2، cULus، و ATEX المنطقة 22

تم تصميم الوحدة للاستخدام العالمي، حيث تدعم ما يصل إلى 32 لغة لكل مشروع و 16 لغة تشغيل، مما يضمن تفاعلًا سلسًا للمشغل عبر مواقع التصنيع الدولية.

التطبيقات الصناعية الاستراتيجية وفائدة النظام

تعد 6AV6644-0AB01-2AX0 حجر الزاوية للمصانع الصناعية الكبيرة التي تتطلب تصور بيانات عالي الكثافة وإدارة محلية لمتغيرات PLC. في قطاعي الأدوية وتجهيز الأغذية، تسمح شاشتها عالية الدقة بعرض واضح لرسوم P&ID المعقدة ومنحنيات الاتجاه في الوقت الفعلي، بينما تضمن اللوحة الأمامية ذات التصنيف IP65 الموثوقية في البيئات التي تتطلب تعقيمًا متكررًا. تجعله قدرتها المزدوجة على الإيثرنت خيارًا مثاليًا للمنشآت التي تطبق هياكل PROFINET، مما يسمح للوحة بالاتصال في وقت واحد مع PLC على مستوى التحكم ونظام MES أو ERP عالي المستوى. علاوة على ذلك، تعد سعة الذاكرة البالغة 12 ميجابايت ضرورية للمشاريع التي تتضمن تسجيلًا واسعًا للإنذارات، وإدارة الوصفات، ونصوص VB المخصصة. بينما انتقلت سلسلة MP 377 إلى مرحلة قطع الغيار فقط، فإنها تظل رصيدًا لا غنى عنه للحفاظ على خطوط الإنتاج القديمة حيث يتطلب توافق البرامج مع WinCC Flexible 2007. يسمح بناؤها القوي وشهادات المناطق الخطرة (EX-Zone 22) بنشرها في مناطق المعالجة الكيميائية المتخصصة حيث تكون أجهزة HMI القياسية غير كافية.
