نظرة عامة على المنتج

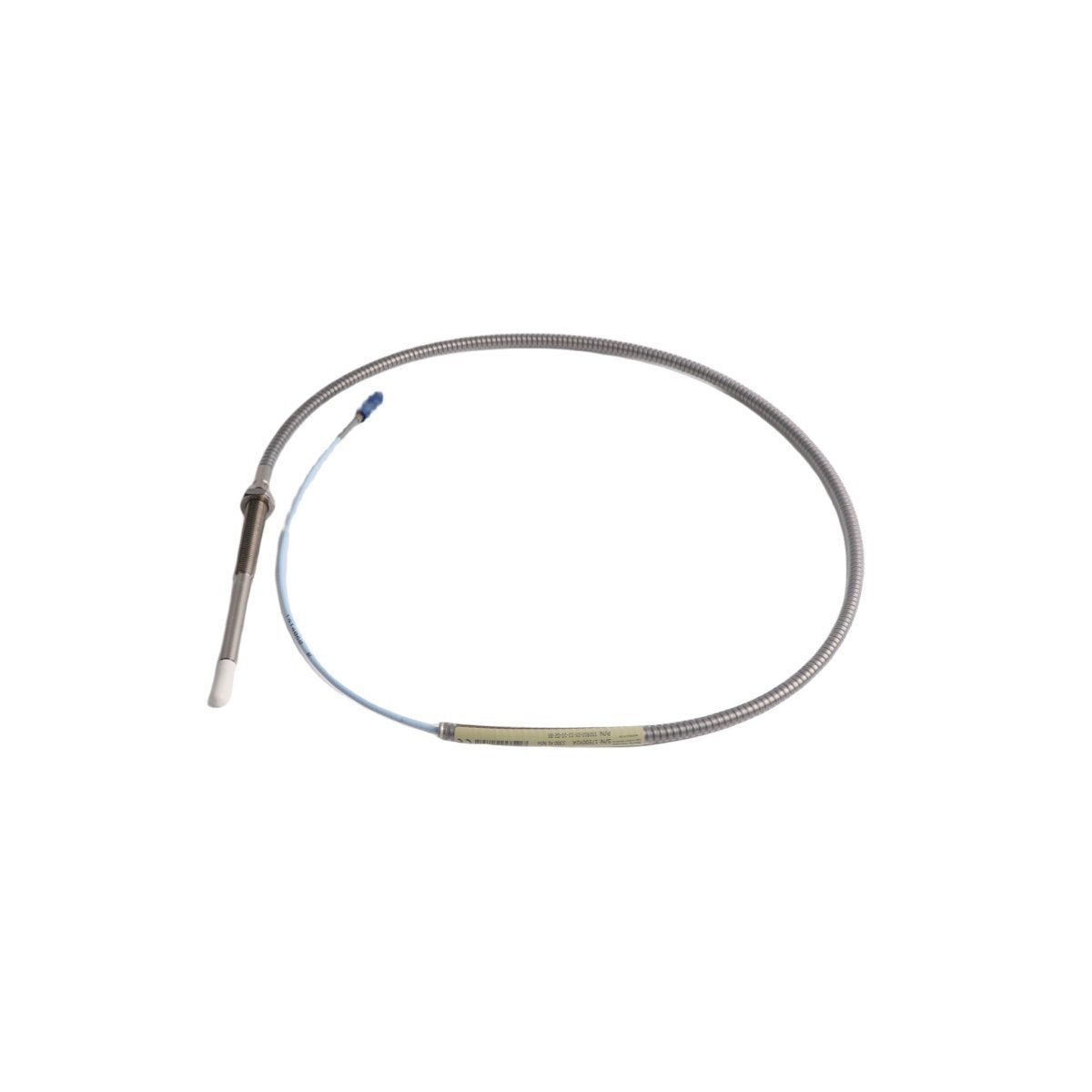

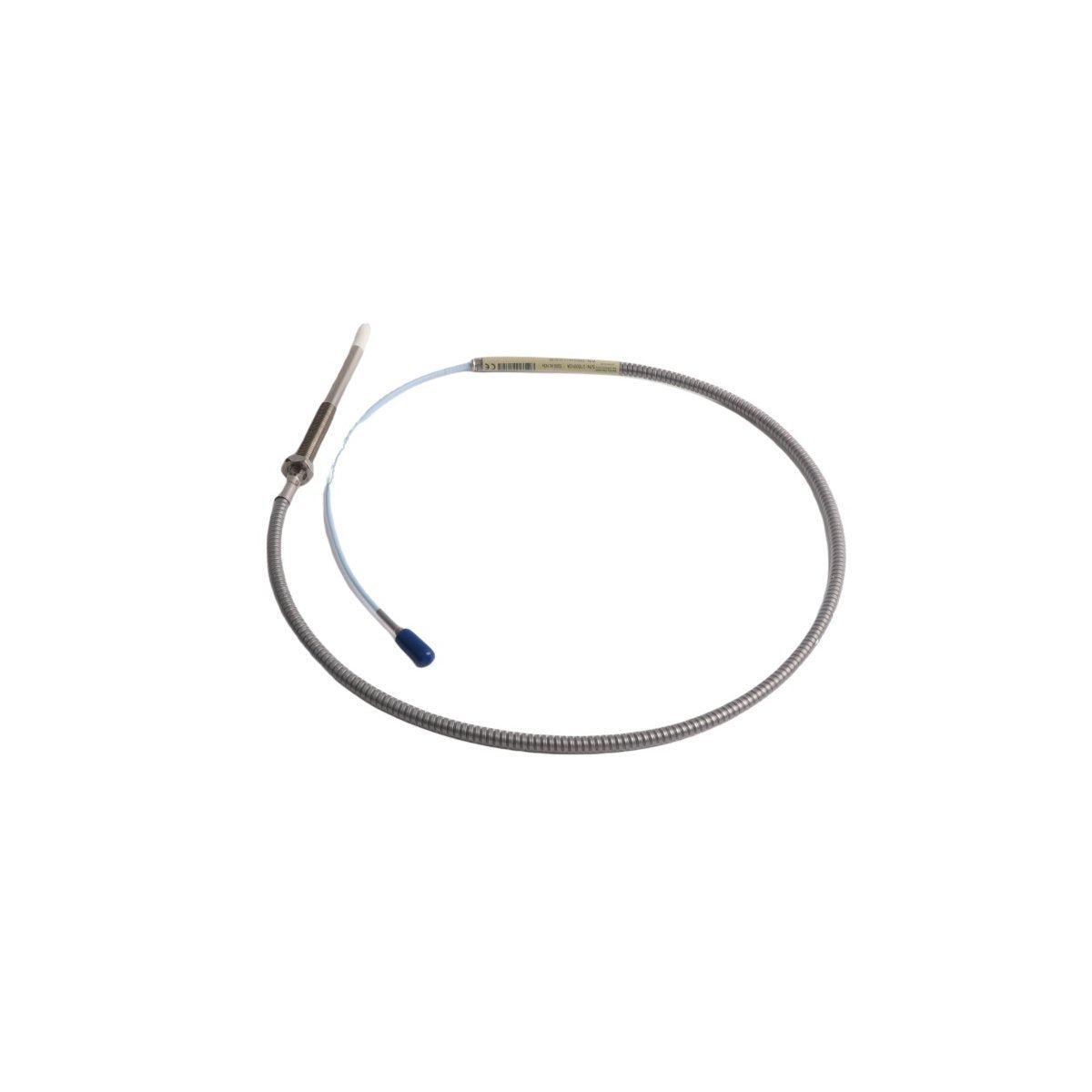

مسبار التقارب Bently Nevada 330910-05-25-10-02-00 هو مسبار تقارب عالي الدقة مصمم خصيصًا لنظام محول 3300 NSv (المجال القريب/الاهتزاز الصغير). وبصفته مكونًا حيويًا في محفظة المراقبة من Bently Nevada، تم تصميم هذا المسبار للتغلب على قيود مجسات 8 مم القياسية عند مراقبة الأعمدة ذات القطر الأصغر أو التطبيقات التي تكون فيها مساحة القياس محدودة للغاية. من خلال استخدام تقنية الاستشعار بالتيار الدوامي المتقدمة، فإنه يوفر دقة وخطية استثنائية للإشارة، مما يضمن التقاط أدق الاهتزازات الميكانيكية بدقة مطلقة.

يعد نظام المحول هذا لا غنى عنه لمراقبة الحالة في الآلات الدوارة عالية السرعة والمدمجة. ويشتهر على نطاق واسع بقدرته على توفير قياسات دقيقة للإزاحة في الخلوصات الشعاعية الضيقة حيث قد تعاني المستشعرات التقليدية من عدم الخطية المتعلقة بالنطاق. سواء كنت تراقب مغازل عالية السرعة، أو توربينات صناعية صغيرة، أو علب تروس عالية الأداء، فإن سلسلة 330910 توفر الحماية القوية المطلوبة لحماية الأصول الحيوية. من خلال دمج هذا المسبار في نظام حماية الآلات من سلسلة Bently Nevada 3500، يمكن لفرق الصيانة الانتقال من الصيانة التفاعلية إلى استراتيجية تنبؤية فعالة، مما يؤدي إلى إطالة كبيرة في متوسط الوقت بين الأعطال (MTBF) وتعزيز السلامة التشغيلية الشاملة.

المواصفات الفنية

شرح تكوين النموذج

يتّبع رقم الجزء 330910-05-25-10-02-00 منطق تكوين Bently Nevada الموحّد:

• 330910: النموذج الأساسي لمسبار التقارب 3300 NSv 5 مم.

• 05: طول غير مسنن (50 مم).

• 25: الطول الكلي للعلبة (250 مم).

• 10: حجم الخيط (1/4-28 UNF-2A)، مُحسّن للتركيبات المدمجة.

• 02: الطول الإجمالي للكابل (1.0 متر، مدمج).

• 00: اعتماد الوكالة (قياسي/غير خطير).

التطبيقات النموذجية

تم تصميم سلسلة 330910-05 خصيصًا للقطاعات الصناعية المتخصصة:

• ضاغطات الطرد المركزي ذات الإطار الصغير: مراقبة اهتزاز العمود الشعاعي حيث توجد مساحة شعاعية محدودة.

• مغازل أدوات الآلة: تتبع الإزاحة عالي السرعة وعالي الدقة لاستقرار التصنيع.

• توربينات مصغرة: تحليل الاهتزاز في توربينات الغاز أو البخار المدمجة الموجودة في مجموعات توليد الطاقة الصغيرة.

• المعدات المساعدة: مراقبة أغلفة المحامل والأعمدة الصغيرة في المضخات والمراوح.

• مقاعد اختبار البحث والتطوير: اختبار دقيق للنماذج الأولية للدوارات حيث يمكن أن يؤثر حجم المستشعر على ديناميكيات أو ديناميكا هوائية للعمود.

توافق النظام

مسبار 330910 جزء لا يتجزأ من نظام محول Bently Nevada 3300 NSv. لضمان الأداء الأمثل ومنع عدم دقة البيانات، يجب استخدام هذا المسبار مع مستشعر Proximitor NSv متوافق وكابل تمديد. تم تصميم النظام للتكامل المباشر مع رفوف مراقبة Bently Nevada 3500 وجهاز مراقبة 1900/65A، مما يجعله حلاً موثوقًا به لبيئات DCS/PLC المعقدة وبرامج التشخيص المتقدمة مثل System 1.

إرشادات التركيب والمعايرة

• أمان التركيب: نظرًا لحجم الخيط 1/4-28، تأكد من تثبيت المسبار في غلاف آلة قوي ومقاوم للاهتزاز.

• إعداد الفجوة: استخدم مقياس فولتميتر رقمي عالي المقاومة للتحقق من جهد خرج Proximitor. يجب معايرة الفجوة المستهدفة الاسمية إلى -1.25 فولت تيار مستمر.

• منع التداخل الكهرومغناطيسي: قم دائمًا بتوجيه الكابل المحوري عبر قنوات محمية. حافظ على مسافة آمنة من أسلاك طاقة المحرك لمنع اقتران الضوضاء الكهربائية.

• سلامة السطح: يجب أن يكون سطح هدف العمود نظيفًا وخاليًا من الخدوش. الإشارات عالية التردد حساسة لـ "الاستدارة"، والتي يمكن أن تخفي بيانات الاهتزاز الحقيقية.

• العناية بالموصل: تم تصميم موصل ClickLoc لقفل إيجابي. تأكد من أن الموصل خالٍ من الحطام قبل التزاوج، واستمع إلى "النقرة" المميزة أثناء التركيب.

مزايا المنتج

• دقة المجال القريب الفائقة: مُحسَّن للقياسات قريبة المدى حيث غالبًا ما تفقد مستشعرات 8 مم القياسية خطية الإشارة.

• بصمة مدمجة: يسمح خيط التثبيت 1/4-28 وقطر الطرف 5 مم بالتركيب في أغلفة الآلات ذات الوصول المادي المحدود.

• استجابة عالية التردد: دقة إشارة ممتازة لاكتشاف توافقات العمود عالية السرعة وملفات الاهتزاز الصغيرة.

• مقاومة البيئات القاسية: يضمن غلاف الفولاذ المقاوم للصدأ وعزل الفلوروبوليمر دقة مستمرة في ظروف الصناعة ذات درجات الحرارة العالية والزيتية.

معلومات الطلب

• مسبار تقارب 330910-05-25-10-02-00.

• النطاق القياسي يشمل المسبار والغطاء الواقي والوثائق الفنية.

• ملاحظة: تُباع كابلات التمديد ووحدات NSv Proximitor بشكل منفصل؛ تحقق من الطول الإجمالي للنظام (عادةً 5 أمتار أو 9 أمتار) قبل تقديم طلبك لضمان مطابقة المعاوقة الصحيحة.

الأسئلة المتداولة

• لماذا يتطلب مسبار NSv بدلاً من مسبار 3300 XL القياسي؟

  تم ضبط سلسلة NSv كهربائيًا وماديًا للأعمدة ذات القطر الصغير والخلوص الشعاعي المحدود، بينما تم تحسين مجسات XL القياسية للآلات الكبيرة.

• هل يمكن استخدام هذا المسبار في الأماكن الخطرة؟

  لاحقة "00" تشير إلى وحدة قياسية. إذا كنت تحتاج إلى تصنيفات CSA أو ATEX أو غيرها من التصنيفات المقاومة للانفجار، فيرجى التأكد من اختيار خيار موافقة الوكالة المقابل عند الطلب.

• هل طول الكابل قابل للتعديل في الموقع؟

  لا. يتم معايرة النظام في المصنع كحلقة كاملة. يؤدي توصيل الكابل أو تقصيره إلى حدوث عدم تطابق في المعاوقة وإبطال بيانات القياس الخاصة بك.

• ماذا يحدث إذا كان جهد الفجوة خاطئًا؟

  إذا كانت الفجوة كبيرة جدًا أو صغيرة جدًا، فستصل إشارة الخرج إلى حدود النطاق الخطي لـ Proximitor، مما يؤدي إلى إشارات مشوهة وقراءات اهتزاز غير دقيقة.

• هل يمكن تركيب هذا المسبار في بيئة رطبة؟

  تم تصميمه للبيئات الصناعية الزيتية. للتشغيل المستمر تحت الماء، يجب استخدام أغلفة متخصصة مضغوطة أو محكمة الإغلاق.

• كيف أقوم بمعايرة ثابتة؟

  باستخدام جهاز فحص الفجوة القائم على الميكرومتر، قم بتحريك المسبار عبر نطاقه الخطي (0 إلى 1.5 مم) وتحقق من أن جهد الخرج يتوافق مع منحنى المعايرة المتوقع.

• هل الطرف قابل للاستبدال؟

  الطرف جزء دائم من المسبار. إذا تعرض الطرف للتلف بسبب تأثير ميكانيكي، فيجب استبدال وحدة المسبار بالكامل لضمان سلامة النظام.

• ما هو متوسط عمر مسبار 330910؟

  في نظام يتم صيانته جيدًا، تم تصميم هذه المجسات لتستمر طوال مدة دورة إصلاح الآلات، وغالبًا ما تتجاوز 5 سنوات من الخدمة المستمرة.

• لماذا يُستخدم الفولاذ المقاوم للصدأ 303؟

  يوفر الفولاذ المقاوم للصدأ أفضل توازن بين المتانة الميكانيكية ومقاومة التآكل والاستقرار الحراري في بيئة مراقبة الاهتزاز.

• أين يمكنني تنزيل أحدث دليل؟

  تتوفر الأدلة الفنية من خلال بوابة دعم عملاء Bently Nevada/Baker Hughes أو عبر الموزعين المعتمدين عالميًا.
