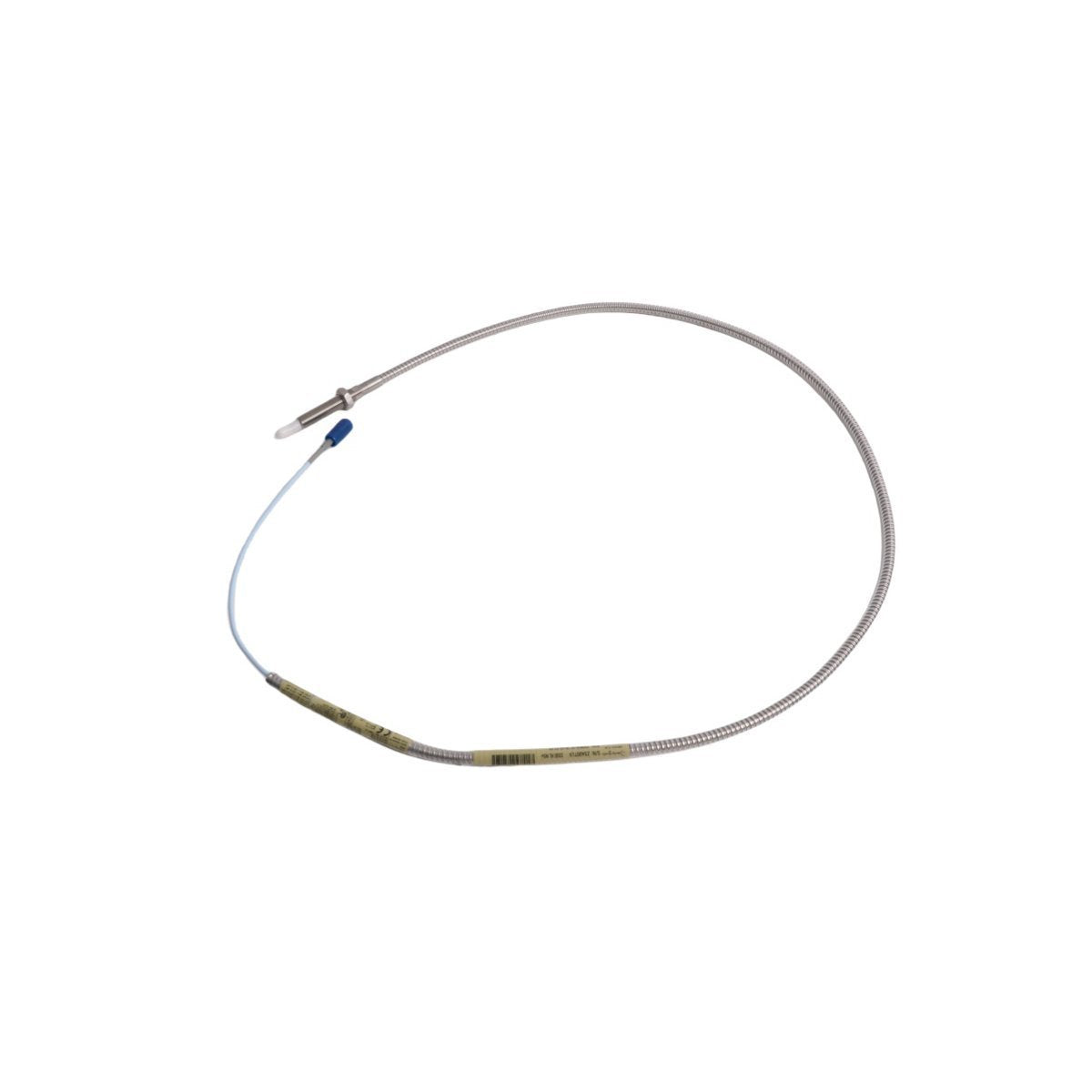

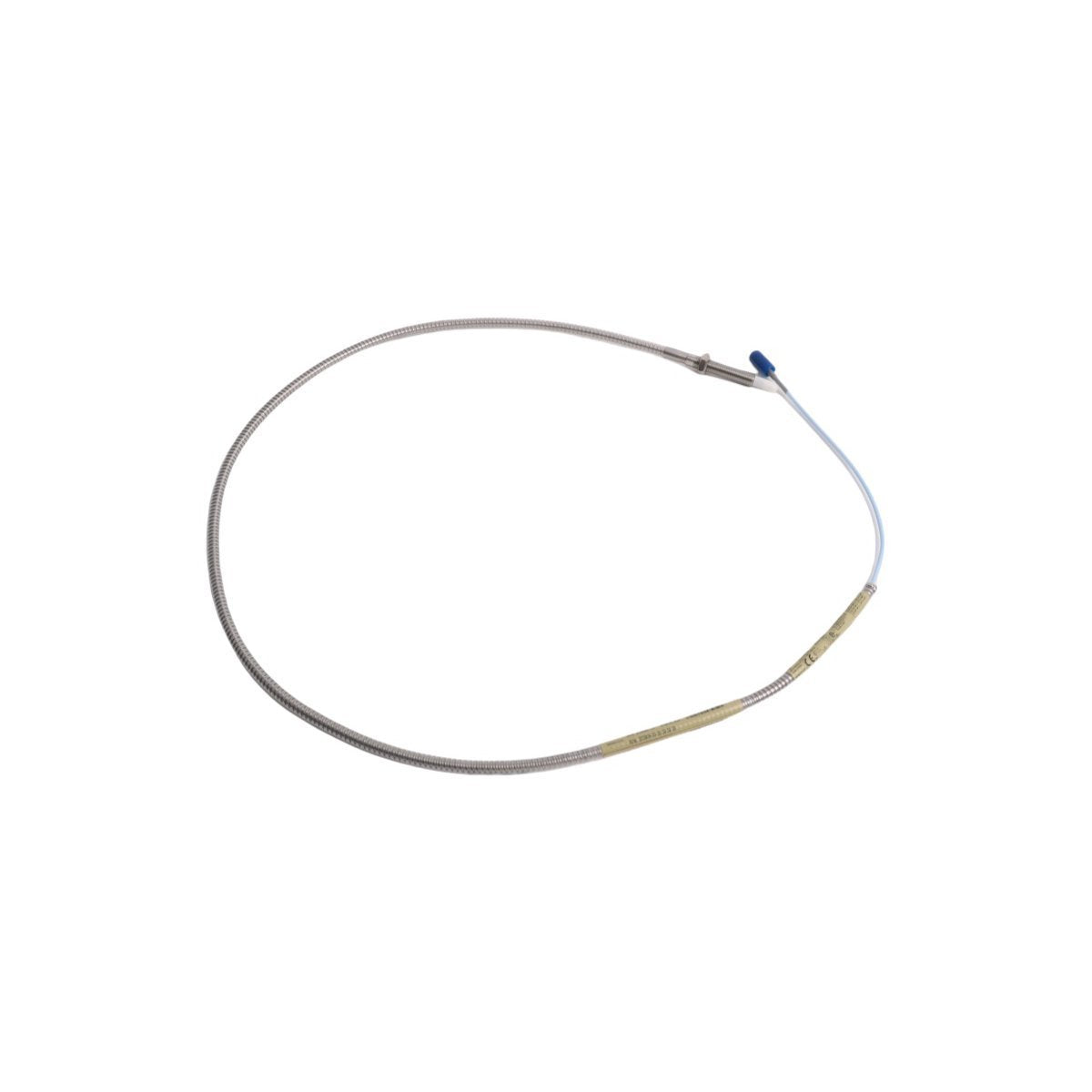

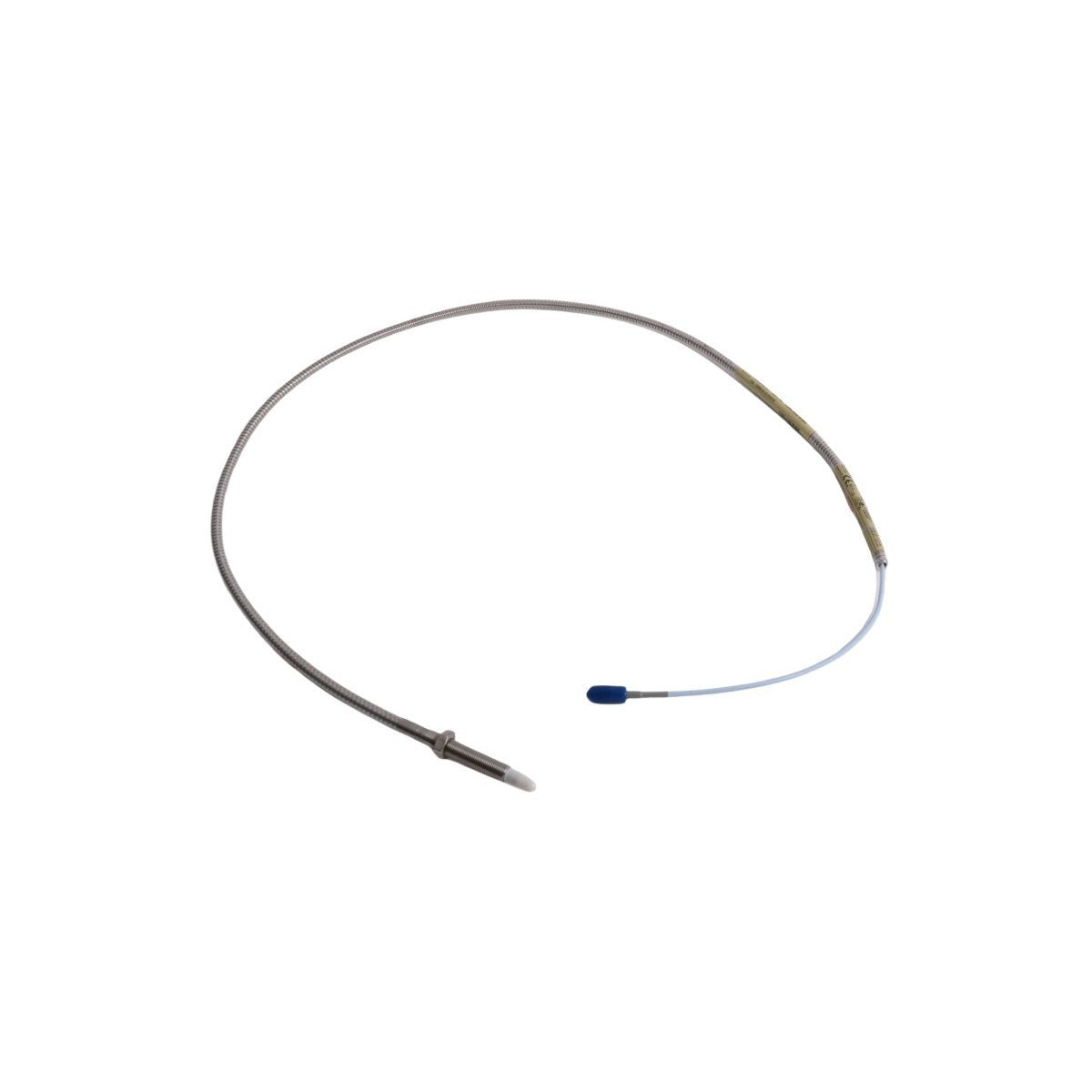

يعمل Bently Nevada 330909-00-20-10-02-CN، المدرج أيضًا ضمن الكتالوج باسم مجسات 330909 Proximity، كجزء مخصص للأجهزة لقياس إزاحة العمود والاهتزازات بدون تلامس ضمن أنظمة محولات 3300 NSv (الاستشعار قريب المجال).

التهيئة الفنية

يعد 330909-00-20-10-02-CN مجموعة مجسات متخصصة للاستشعار قريب المجال (NSv) مصممة للأعمدة ذات القطر الصغير أو التطبيقات التي تفتقر فيها المجسات التقليدية مقاس 8 مم أو 11 مم إلى تركيز المجال الضروري. يستخدم هذا المجس هندسة رأس بقطر 8 مم، تم ضبطها خصيصًا لمراقبة الإزاحة في المجال القريب، مما يضمن الحصول على إشارة عالية الدقة على الأعمدة ذات السعات المدارية الأقل أو مساحة التركيب المقيدة.

مواصفات الأجهزة

المراقبة الميكانيكية ومعايرة المحول

تعتمد سلسلة 330909 على مبادئ الحث بالتيار الدوامي حيث يبعث رأس المجس مجالًا كهرومغناطيسيًا. يلزم معايرة المحول بشكل صحيح للحفاظ على التحقق من جهد الفجوة المحدد، والذي يتم توسيطه عادةً عند -10 فولت تيار مستمر. تشير الانحرافات عن نطاق الجهد هذا غالبًا إلى تركيب غير صحيح أو تداخل مع الهدف. تم تصميم هذه المجسات لتتبع ديناميكيات الدوار بدقة عالية، وتتطلب الالتزام الصارم بحدود الخلوص الشعاعي لمنع قص الإشارة أو استجابة الخرج غير الخطية. يجب الحفاظ على قمع التداخل من خلال اتباع إرشادات المسافات الفيزيائية الموصى بها من قبل الشركة المصنعة بين المجسات.

معلومات الطلب

• مجس تقاربي (1) 330909-00-20-10-02-CN

• صامولتا قفل (2) 3/8-24

• واقي موصل كابل مجس (1)

• تتضمن حزمة الوثائق شهادة معايرة الخطية مقابل هدف فولاذ 4140

إرشادات التركيب الميداني

• تحضير المنفذ: تأكد من خلو فتحة التركيب من رقائق التشغيل والرؤوس الحادة. استخدم حنفية لتنظيف السنون إذا تم الكشف عن مقاومة أثناء الإدخال.

• إعداد الفجوة: استخدم ميكرومتر عمق لضبط الفجوة الاسمية. قم بتوصيل المسبار بـ Proximitor وراقب خرج التيار المستمر حتى تصل الإشارة إلى نقطة التشغيل الاسمية -10 فولت تيار مستمر.

• توصيل الموصل: استخدم حركة محورية مستقيمة لتوصيل موصل ClickLoc. تأكد من إدخال الموصل بالكامل حتى تسمع نقرة مسموعة.

• التدريع والتأريض: حافظ على سلامة تدريع الكابل المحوري. تأكد من أن جسم المسبار على اتصال كهربائي بغطاء الماكينة لتوفير مسار منخفض المعاوقة إلى الأرض.

• توجيه الكابلات: احتفظ بالكابلات المحورية بعيدًا عن خطوط الطاقة عالية الجهد وكابلات خرج VFD لتقليل قابلية التعرض للتداخل الكهرومغناطيسي (EMI).

استفسارات فنية

• ما هو الفرق الأساسي بين NSv ومجسات 3300 XL القياسية؟

  تم تحسين سلسلة NSv (الاستشعار قريب المجال) لنطاقات استشعار أصغر ودقة خطية أعلى على الأهداف حيث قد تظهر المجسات القياسية مقاس 8 مم سلوكًا ميدانيًا غير خطي.

• هل يمكن تعديل هذا المجس في الموقع لضبط طول النظام؟

  لا. الكابل المحوري متطابق مصنعيًا مع معاوقة Proximitor. يؤدي تقصير الكابل إلى انعكاسات الإشارة وإلغاء معايرة المحول.

• هل المجس 330909 متوافق مع كابلات تمديد 3300 XL؟

  لا. تتطلب مجسات NSv كابلات تمديد NSv ومحولات Proximitor محددة. سيؤدي خلط المكونات بين أنظمة XL و NSv إلى بيانات اهتزاز خاطئة.

• ما هي مادة الهدف التي تم معايرة هذا المجس من أجلها؟

  يتم إجراء المعايرة القياسية للمصنع مقابل فولاذ 4140. سيتطلب استخدام مادة عمود مختلفة تصحيح عامل المقياس عند رف المراقبة.

• هل يمكن استخدام هذا المجس في المواقع الخطرة؟

  يشير رمز اللاحقة إلى الامتثال الإقليمي. تحقق من متطلبات الموقع المحلية مقابل رموز الموافقة المحددة المدرجة على علامة المجس.

• كيف يتم التحقق من سلامة المجس؟

  تحقق من جهد التحيز المستمر (DC bias voltage) عند كتلة الأطراف. يشير الجهد القريب من سكة التزويد أو القريب من الصفر إلى دائرة مفتوحة أو ماس كهربائي أو كابل محوري تالف.

• هل يتطلب المجس إمكانيات التبديل السريع (hot-swap)؟

  المجس نفسه هو مستشعر ميكانيكي غير فعال. بينما قد تدعم بطاقة رف المراقبة التبديل السريع، يجب عزل حلقة المجس أثناء الصيانة المادية.

• كيف يتأثر جهد الفجوة بدرجة الحرارة؟

  تم تعويض المجس 330909 حراريًا ضمن النطاق المحدد من -35 درجة مئوية إلى +177 درجة مئوية، ولكن قد يؤدي التمدد الحراري الميكانيكي لغلاف الماكينة إلى تحول الفجوة.
