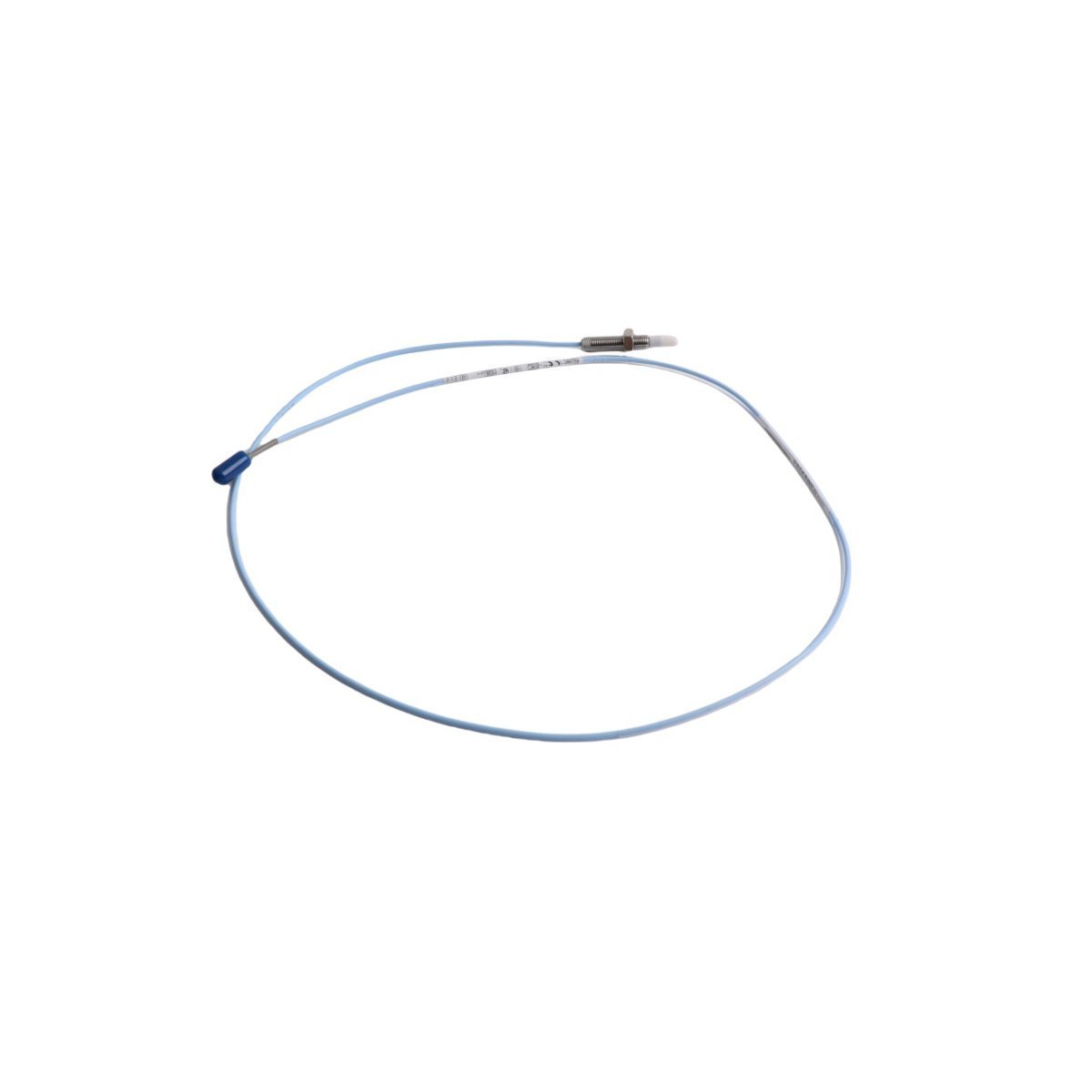

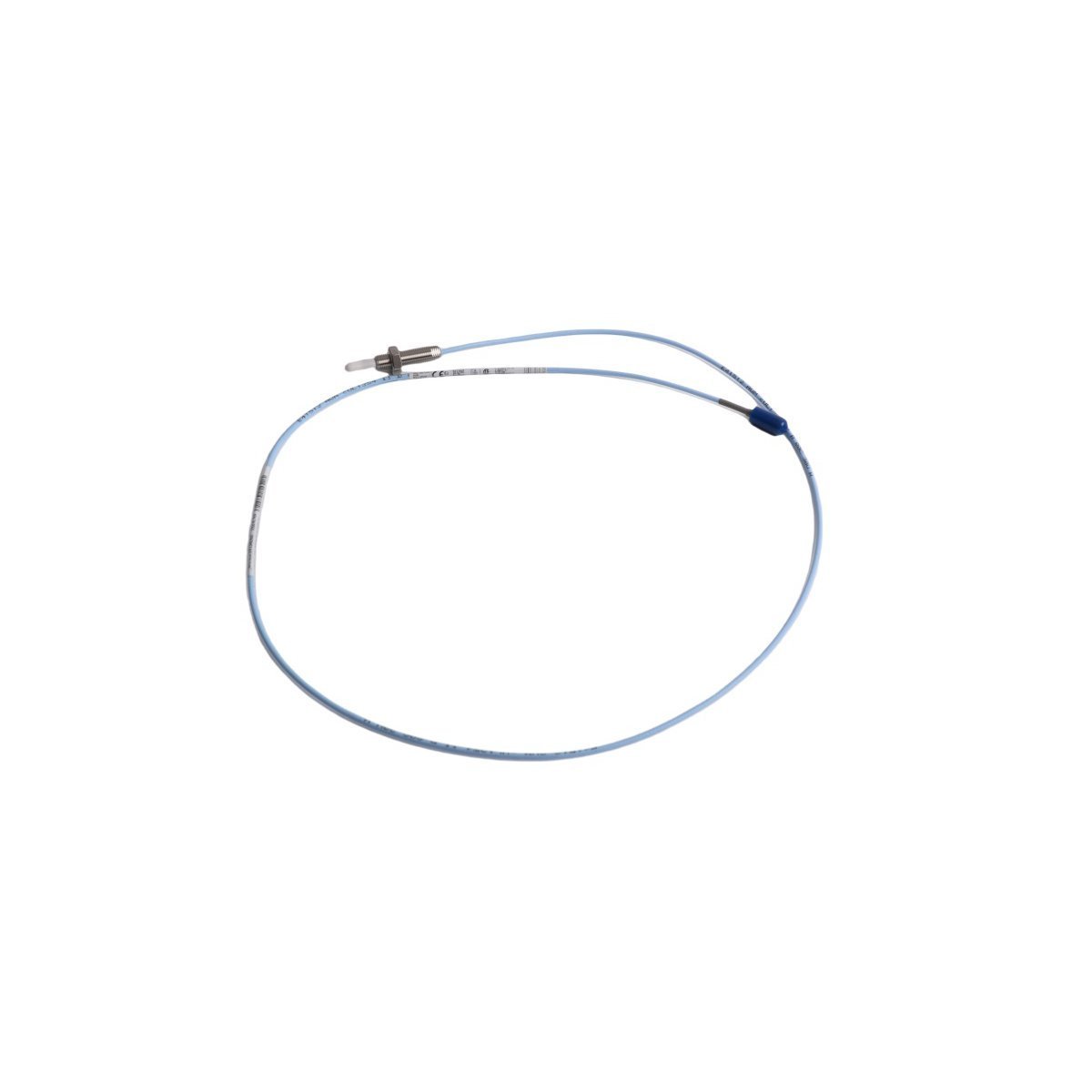

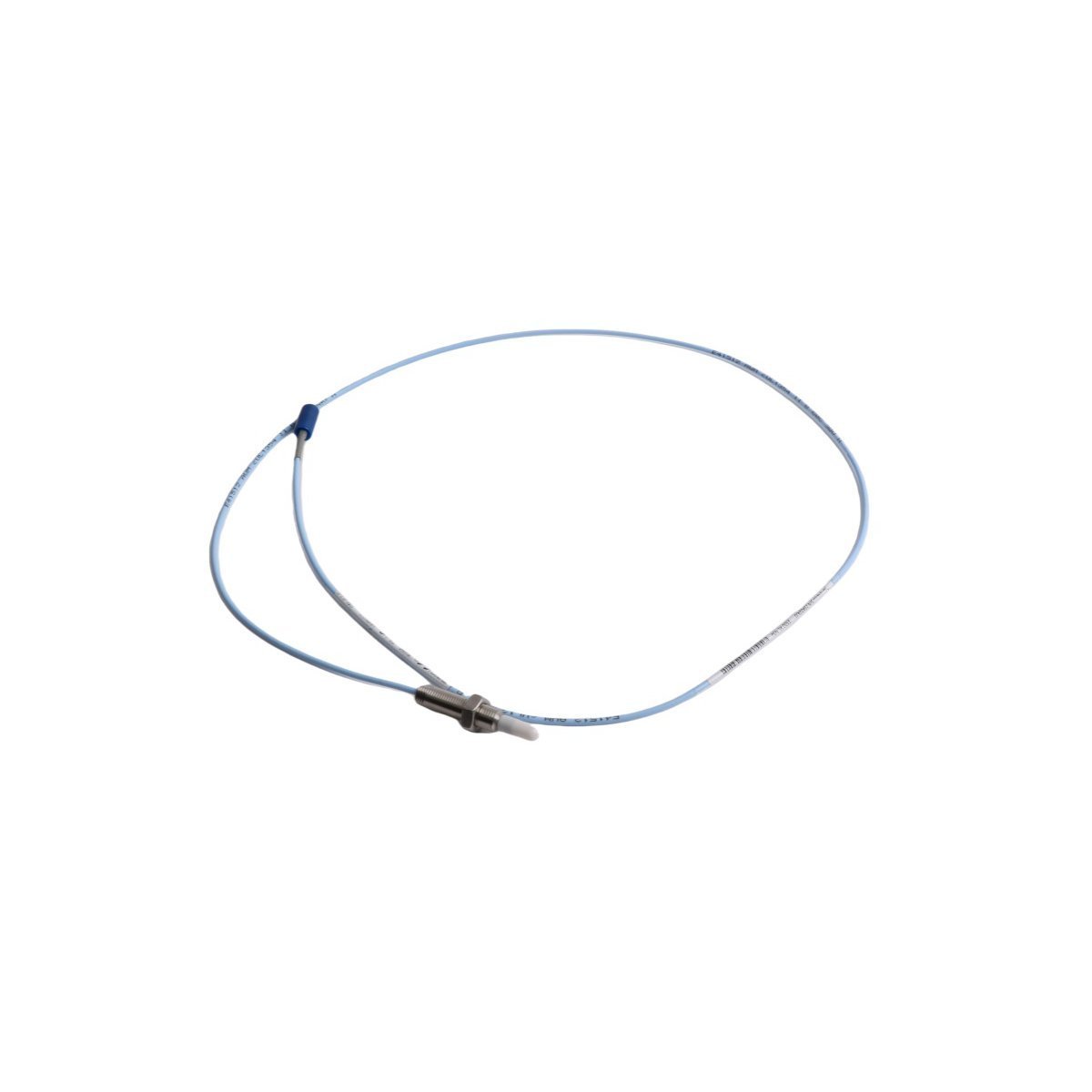

تم تكوين Bently Nevada 330908-00-16-10-01-05 (مجس القرب 330908-00-16-10-01-05) لمراقبة إزاحة العمود عالية الحساسية في أنظمة 3300 NSv، وهو يوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا لتتبع الحركة الشعاعية والمحورية على الدوارات ذات القطر الصغير.

مصفوفة نموذج اللاحقة

تستخدم سلسلة 330908 نظام ترميز معياريًا لتحديد الخصائص الميكانيكية والكهربائية. تشير اللاحقة -00-16-10-01-05 إلى أبعاد الخيط المحددة وطول الهيكل وطول الكابل المدمج ومعيار إنهاء الموصل المطلوب للتكامل في أنظمة محول 3300 NSv.

المواصفات الفنية

سلامة إشارة نظام المحول

تم تصميم نظام محول 3300 NSv لتوفير بيانات إزاحة عالية الدقة لتطبيقات الأهداف الصغيرة. يعتمد تحليل ديناميكيات الدوار الدقيق على قياس مسبار التيار الدوامي بدقة لضمان خرج جهد خطي. يتطلب بدء التشغيل التحقق من جهد الفجوة (أهداف -10 VDC) عند خرج Proximitor لتأكيد أن الهدف يقع ضمن نطاق التشغيل الخطي. لمنع أخطاء القياس، يتم تحقيق كبح التداخل عن طريق الحفاظ على سلامة الدرع المحوري وتأريض درع الكابل عند طرف المراقبة فقط، مما يمنع تيارات الحلقة الأرضية من إحداث تداخل كهرومغناطيسي.

معلومات الطلب

• مجس القرب 330908-00-16-10-01-05

• تجميع الكابل المحوري المدمج

• صواميل قفل تثبيت من الفولاذ المقاوم للصدأ

• الوثائق الفنية

إرشادات التركيب الميداني

• تكييف السطح: تأكد من خلو منطقة هدف العمود من العيوب الميكانيكية أو الطلاء أو الأكسدة للحفاظ على انتظام مجال التيار الدوامي.

• التركيب الميكانيكي: قم بربط جسم المسبار في كتيفة التثبيت؛ تحقق من أن مسافة الفجوة تلبي متطلبات الآلة المحددة بعد تثبيت صواميل القفل.

• إدارة الكابلات: قم بتوجيه الكابل المحوري عبر قنوات مؤرضة بعيدًا عن كابلات التيار المتردد عالية الطاقة؛ تجنب الانحناءات الشديدة التي تتجاوز الحد الأدنى لنصف القطر البالغ 50 مم.

• التعامل مع الموصل: قم بحماية واجهة الموصل المحوري من الرطوبة والغبار باستخدام الأغطية المتوفرة حتى الاتصال النهائي.

• التدريع: تأكد من توصيل الدرع فقط عند طرف Proximitor للحفاظ على مواصفات مستوى ضوضاء الإشارة.

الأسئلة المتكررة

• هل يمكن استخدام هذا المسبار في أنظمة 3300 XL؟ لا، يتميز مسبار 3300 NSv بخصائص معاوقة مختلفة ويتطلب 3300 NSv Proximitor.

• هل طول الكابل قابل للتعديل في الموقع؟ لا، طول الكابل معاير في المصنع لسعة محددة؛ يؤدي التعديل إلى جعل المستشعر غير دقيق.

• كيف يتم التحقق من خطية الإشارة؟ يتم التحقق من الخطية عن طريق إجراء فحص معايرة ثابتة للتأكد من أن الخرج يتطابق مع حساسية 200 مللي فولت/ميل.

• ماذا يشير طرف المسبار الفاشل؟ يؤدي التلف الهيكلي لطرف PPS إلى حدوث عدم انتظام في المجال؛ استبدل الوحدة إذا كان الطرف متشققًا.

• هل يمكنني استخدام هذا في ظروف الفراغ؟ نعم، التجميع متوافق مع بيئات الفراغ بشرط حماية الموصل.

• ما الذي يسبب ضوضاء 50/60 هرتز على الخرج؟ عادة ما يكون هذا بسبب حلقة أرضية أو كسر في الدرع المحوري.

• هل مادة الهيكل مقاومة للتآكل؟ نعم، تم تصميم هيكل الفولاذ المقاوم للصدأ AISI 303 لبيئات الآلات الصناعية.

• هل يهم اتجاه المسبار؟ للقياسات الشعاعية، قم بتركيب المسبار بزاوية 45 درجة من الخط المركزي الرأسي لتحليل المحمل.
