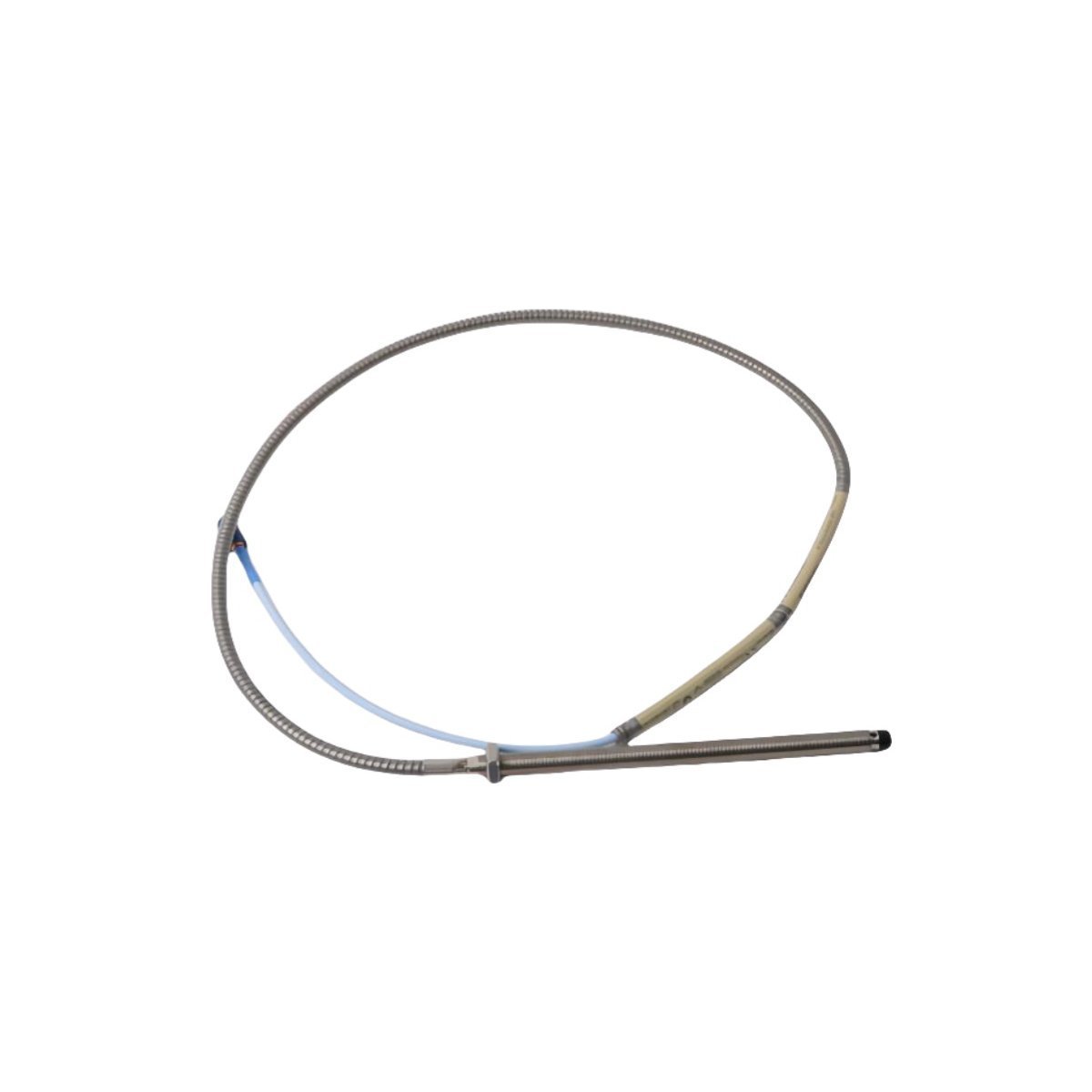

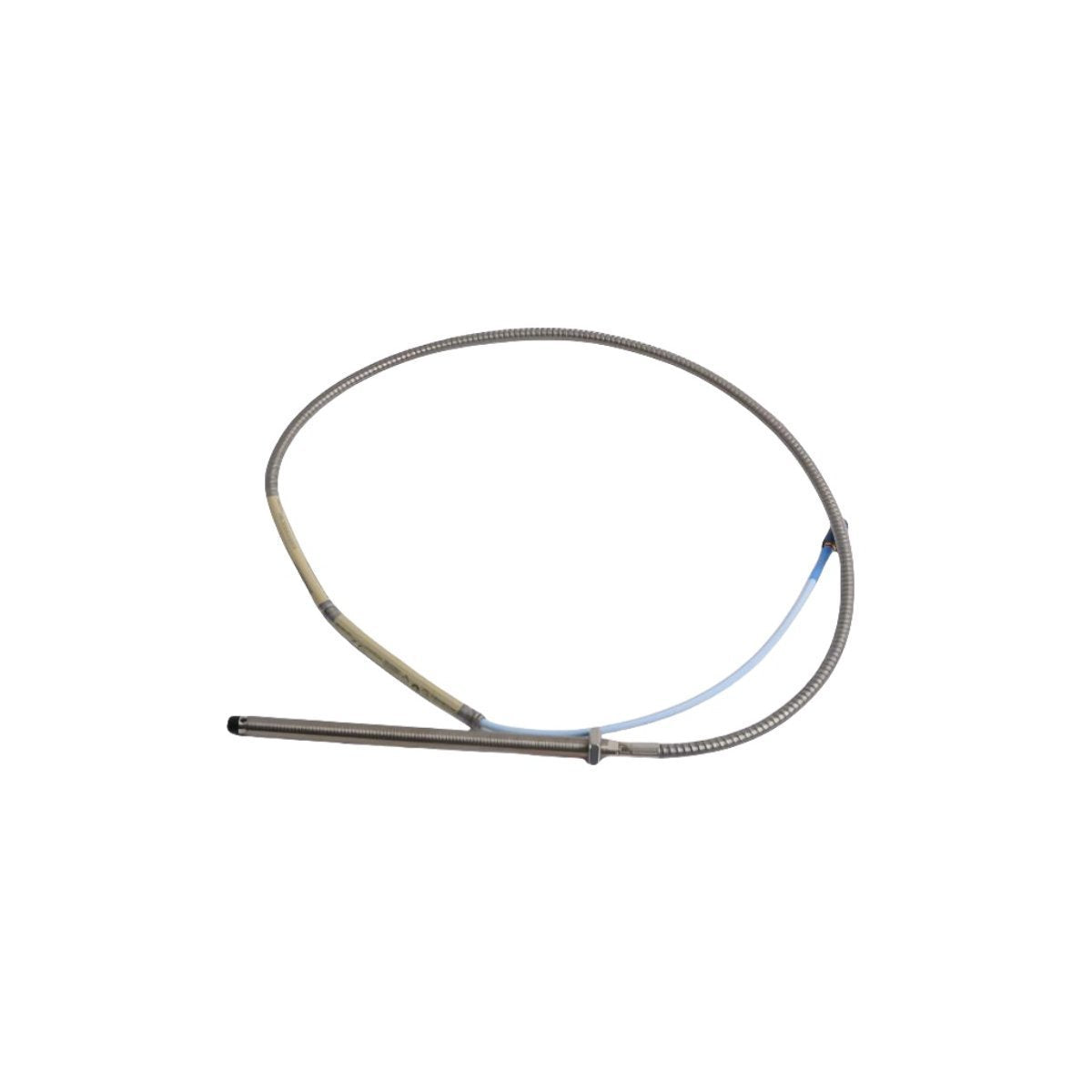

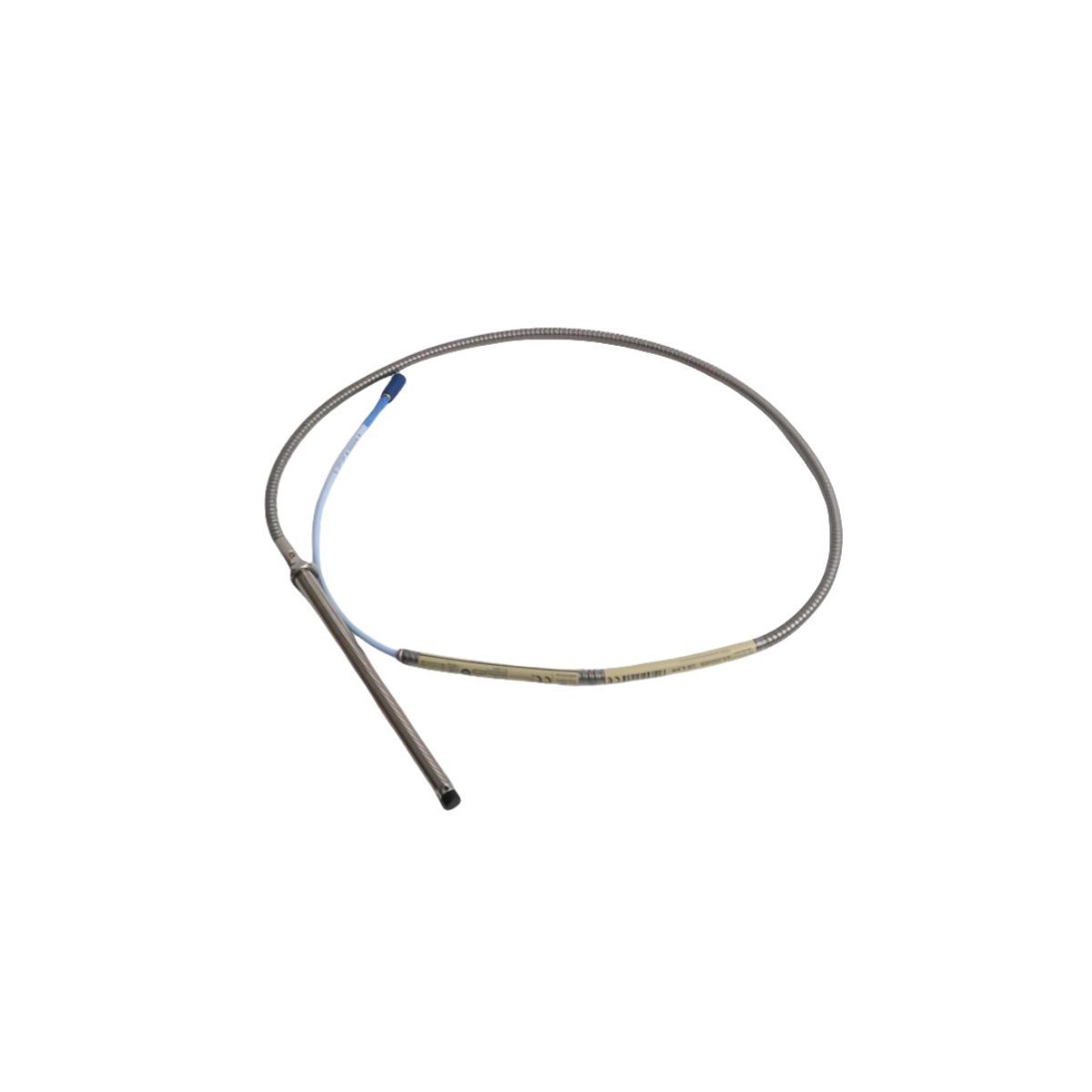

يعتبر Bently Nevada 330902-00-50-05-02-00، المصنف أيضًا كـ 330902 مجس تقاربي، مكونًا ماديًا مخصصًا لقياس الاهتزازات بدون تلامس على الأعمدة ذات القطر الصغير ضمن منصات المراقبة 3300 NSv. يستشعر هذا المحول الإزاحة النسبية بين طرف المجس والهدف، ويوفر إشارة خرج RF دقيقة إلى مستشعر NSv Proximitor للتقييم المستمر لديناميكيات الدوار.

مصفوفة تكوين النموذج

• 330902: مجس تقاربي Bently Nevada 3300 NSv 5 مم

• 00: طول غير مسنن (متري)

• 50: الطول الكلي للحاوية (متري)

• 05: الطول الإجمالي (متري)

• 02: نوع الموصل (Miniature ClickLoc)

• 00: موافقة الوكالة (غير مطلوبة)

المواصفات الفنية

المراقبة الميكانيكية وديناميكيات التيار الدوامي

تم تصميم نظام 3300 NSv خصيصًا لتطبيقات الأهداف الصغيرة حيث تكون المجسات القياسية بحجم 8 مم مقيدة فيزيائيًا. يتطلب الأداء الدقيق معايرة دقيقة للمجسات ذات التيار الدوامي لتحويل حركة الهدف إلى إشارة كهربائية. أثناء التشغيل، يعد التحقق من جهد الفجوة عند الهدف -10 VDC ضروريًا للحفاظ على النطاق الخطي لمجس NSv Proximitor. يتم تحقيق قمع التشويش من خلال الالتزام الصارم بالحد الأدنى من مسافات الفصل بين المجسات، مما يضمن خلو تردد الناقل 1 ميجاهرتز من التداخل المستحث.

معلومات الطلب

• 1 × 330902-00-50-05-02-00 مجس تقاربي

• 1 × واقي موصل

• وثائق التعليمات الفنية

إرشادات التثبيت الميداني

• التركيب الميكانيكي: قم بربط صمولة التثبيت وفقًا للمواصفات المحددة لضمان التلامس المستقر مع غطاء الآلة.

• الخلوص الجانبي: تأكد من وجود خلوص أدنى من جدار فتحة التركيب لمنع التداخل المحيطي مع المجال الكهرومغناطيسي.

• الكابلات: استخدم قناة معدنية مؤرضة للتشغيل المحوري للتخفيف من الضوضاء الكهربائية البيئية وتوفير الحماية المادية.

• سلامة الموصل: قم بتثبيت وصلة ClickLoc بالكامل وتأمين واقي الموصل لمنع دخول الرطوبة عند نقطة الاتصال.

• التحقق من الإشارة: تحقق من جهد الفجوة عند كتلة طرف الشاشة قبل تشغيل الآلة بالسرعة التشغيلية.

الأسئلة الشائعة

• س: هل يمكن استخدام مجس 330902 مع أجهزة 3300 XL Proximitors؟

  ج: لا. يتميز نظام 3300 NSv بخصائص استجابة تردد فريدة وغير متوافق مع إلكترونيات مجسات 3300 XL القياسية.

• س: ما هي فائدة طرف 5 مم؟

  ج: تم تحسين طرف 5 مم للأعمدة الأصغر والتركيبات الفيزيائية الأكثر إحكامًا حيث سيكون المجس بحجم 8 مم كبيرًا جدًا لاكتشاف الهدف بدقة.

• س: هل يمكن غمر المجس في الزيت؟

  ج: نعم، تم تصميم المجس وموصله لبيئات صناعية قاسية، بما في ذلك التعرض لزيت التشحيم والمواد المزلقة الاصطناعية.

• س: كيف أختبر المجس للتحقق من وجود عطل؟

  ج: يعرض المجس الوظيفي جهدًا مستقرًا ضمن النطاق المتوقع؛ ستتسبب الدائرة المفتوحة أو القصيرة في إخراج جهاز Proximitor إشارة خطأ تشخيصية.

• س: هل طرف مجس PPS هش؟

  ج: على الرغم من أن مادة PPS قوية ميكانيكيًا، إلا أنه لا ينبغي تعريضها للصدمات المباشرة أو التلامس الكاشط مع العمود الدوار.

• س: هل تؤثر مادة الهدف على المعايرة؟

  ج: نعم، تعتمد المعايرة على الفولاذ 4140. ستغير المواد الموصلة الأخرى حساسية المجس وتتطلب عامل تصحيح.

• س: لماذا يكون هدف جهد الفجوة عند -10 VDC؟

  ج: توفر هذه القيمة نقطة المنتصف المثلى في النطاق الخطي لجهاز Proximitor، مما يضمن قدرة النظام على التقاط الإزاحة الإيجابية والسلبية بدقة.

• س: هل يمكن تمديد الكابل المحوري beyond the factory length؟

  ج: لا. المجس والكابل عبارة عن نظام رنين متكامل ومضبط في المصنع؛ يؤدي تعديل الطول إلى تدمير دقة النظام.
