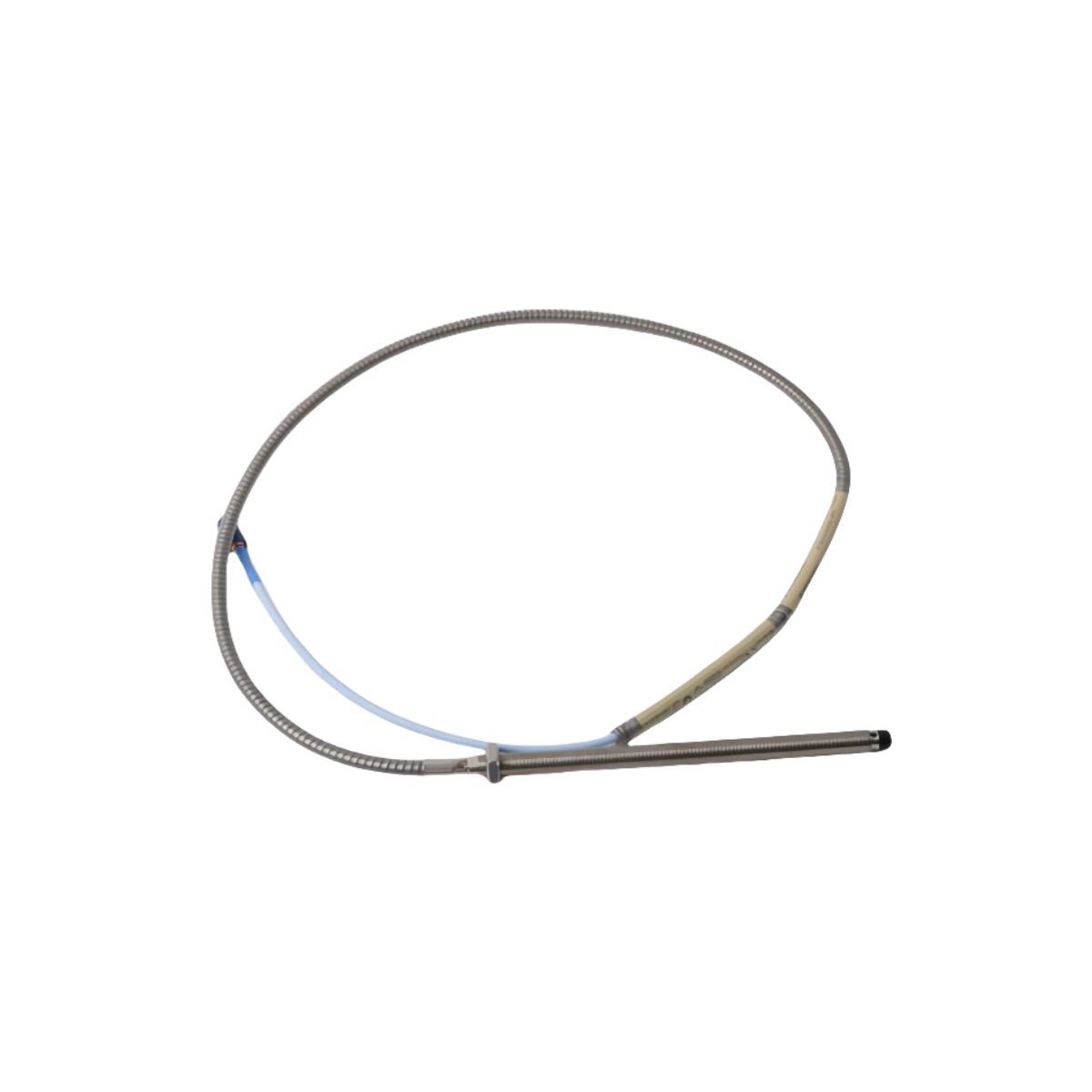

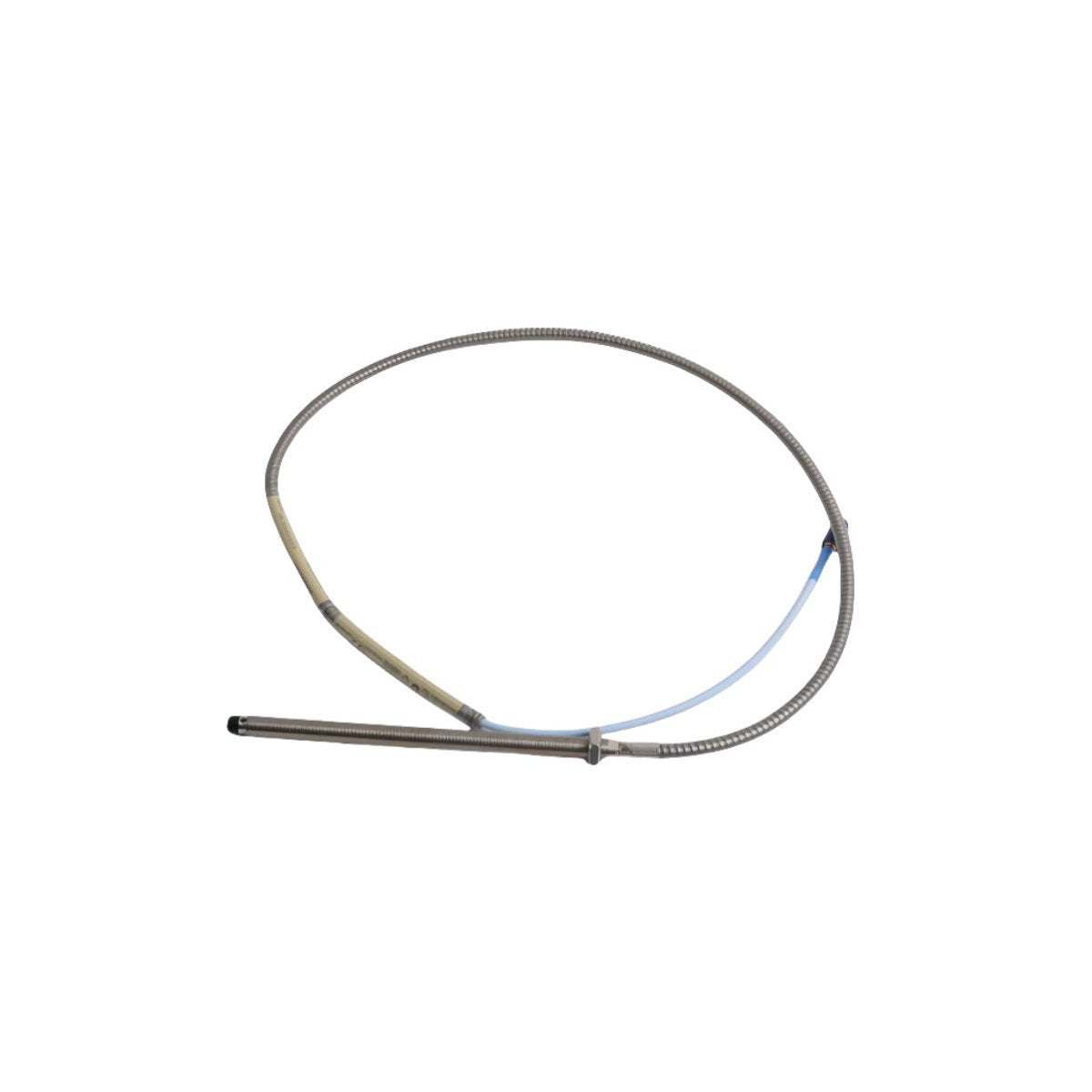

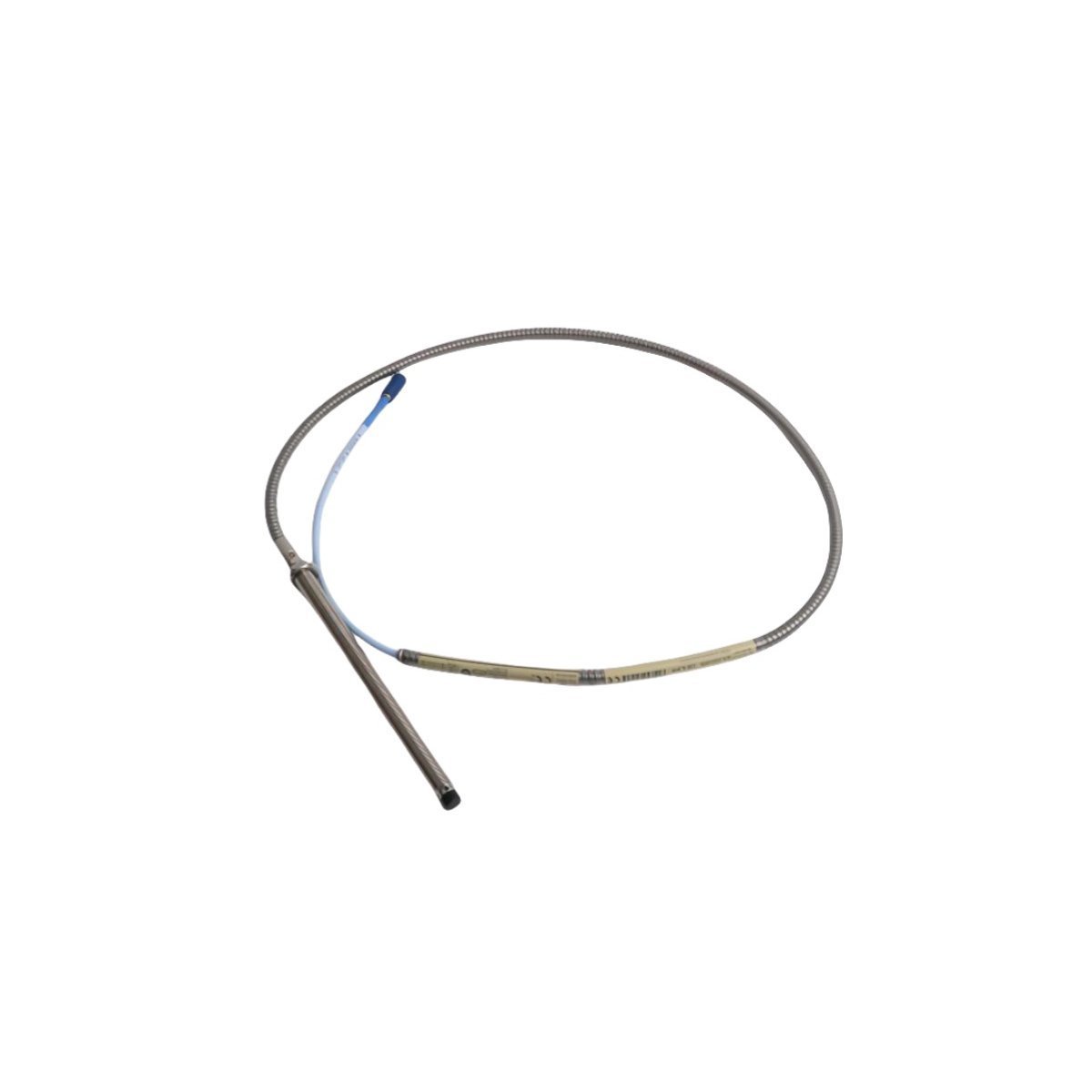

تم تكوين Bently Nevada 330902-00-40-10-01-05 (مسبار تقارب 3300 NSv 330902-00-40-10-01-05) لاستشعار دقيق في البيئات الميكانيكية المقيدة، ويوفر تنفيذًا ماديًا مباشرًا لقياس المسافة بالتيار الدوامي لتطبيقات العمود الصغير ضمن أنظمة مراقبة التوربينات (TSI).

تفسير تسميات النماذج

يتبع 330902-00-40-10-01-05 تسمية نظام Bently Nevada 3300 NSv (استشعار المجال القريب) المتخصص:

• 330902: مسبار تقارب 3300 NSv.

• 00: طول غير مسنن (0 مم).

• 40: الطول الكلي للغلاف (40 مم).

• 10: الطول الكلي (1.0 متر).

• 01: نوع الموصل (موصل محوري مصغر).

• 05: موافقة وكالة (CSA/NRTL/C).

مواصفات الأجهزة

استشعار التيار الدوامي وديناميكيات الدوار

تم تحسين نظام 3300 NSv للأعمدة ذات القطر الصغير والمناطق ذات الخلوص المحدود حيث تفتقر المجسات القياسية بحجم 8 مم إلى نطاق خطي كافٍ أو مساحة مادية. يتطلب النظام تحجيمًا دقيقًا لمسبار التيار الدوامي لترجمة إشارات الإزاحة عالية التردد إلى مخرجات جهد خطية. يعد التحقق من جهد الفجوة خطوة تشغيل إلزامية؛ نقطة التشغيل المستهدفة هي -10 فولت تيار مستمر لضمان بقاء المسبار في مركز منطقة الاستشعار الخطية. يضمن قمع التداخل المتقاطع المتقدم المدمج في بنية NSv Proximitor تقليل ضوضاء الإشارة في تكوينات TSI متعددة القنوات، مما يدعم مراقبة ديناميكيات الدوار الموثوقة للتوربينات صغيرة الحجم.

معلومات الطلب

• مسبار تقارب NSv واحد (1) 330902-00-40-10-01-05.

• معدات التركيب (صواميل قفل وغسالات قفل).

• وثائق الامتثال الفني (معتمدة من CSA/NRTL/C).

• ملاحظة: يجب أن يستخدم نظام 3300 NSv جهاز Proximitor NSv متطابقًا وكابل تمديد للحفاظ على الدقة المعايرة.

إرشادات التثبيت في الموقع

• المحاذاة الميكانيكية: قم بتركيب المسبار عموديًا على سطح العمود المستهدف؛ تأكد من أن كتيفة التركيب صلبة لتجنب ضوضاء البيانات الناتجة عن الرنين.

• إعداد الفجوة: قم بإنشاء الفجوة الميكانيكية باستخدام ميكرومتر العمق؛ تحقق من جهد الخرج عند مسمار اختبار Proximitor (الهدف: -10 فولت تيار مستمر).

• التعامل مع الكابلات: قم بتوجيه الكابل المحوري المصغر بعناية؛ تجنب الانحناءات الحادة وحافظ على الفصل عن خطوط الطاقة عالية الطاقة لتقليل التداخل الكهرومغناطيسي.

• سلامة الموصل: تأكد من أن الموصلات المحورية المصغرة مثبتة بالكامل ونظيفة؛ استخدم أغطية واقية إذا كان التجميع معرضًا للملوثات البيئية.

• قفل الاهتزاز: قم بتأمين صواميل القفل لمنع حركة الخيط أثناء التشغيل، مما يضمن بقاء الفجوة ثابتة طوال دورة الماكينة.

الأسئلة المتداولة

• لماذا تستخدم سلسلة NSv للأعمدة الصغيرة؟

  يوفر نظام 3300 NSv طرف مسبار أصغر ومجالًا مغناطيسيًا محسّنًا لتحسين الخطية على الأعمدة ذات الأقطار الصغيرة حيث قد تواجه مجسات 8 مم تأثيرات حافة مفرطة.

• هل هذا المسبار متوافق مع أجهزة 3300 XL Proximitors القياسية؟

  لا. يتمتع مسبار NSv بخصائص كهربائية مختلفة ويجب استخدامه حصريًا مع جهاز NSv Proximitor لضمان دقة البيانات.

• ما هو جهد الفجوة المستهدف لهذا النموذج؟

  جهد الفجوة المستهدف هو -10 فولت تيار مستمر، مما يضع المسبار في منتصف نطاق إزاحته الخطي المعاير.

• هل يمكنني استخدام هذا المسبار في المناطق الخطرة؟

  يشير اللاحقة "05" إلى موافقة CSA/NRTL/C؛ تحقق من أن النظام بأكمله (المسبار، الكابل، Proximitor) يلبي متطلبات تصنيف المناطق الخطرة الخاصة بك.

• كيف يتم قياس طول الغلاف (40 مم)؟

  يمثل قياس 40 مم الطول الإجمالي لغلاف المسبار من الطرف إلى الجزء الخلفي من الغلاف.

• هل طرف المسبار قابل للاستبدال؟

  لا. يتم ربط الطرف بشكل دائم بجسم المسبار. يتطلب أي ضرر مادي للطرف استبدال مجموعة المسبار بالكامل.

• هل يتطلب هذا المسبار مادة مستهدفة محددة؟

  النظام معاير لصلب 4140. سيؤدي استخدام مواد مستهدفة مختلفة إلى تغيير الحساسية ويتطلب عامل معايرة خاص بالمواد.

• كيف أحدد عطلاً في نظام NSv؟

  يشار إلى العطل عادة بجهد خرج متقطع أو ثابت على شاشة TSI، وغالبًا ما يكون ناتجًا عن تلف طرف المسبار أو فقدان استمرارية إشارة الكابل.
