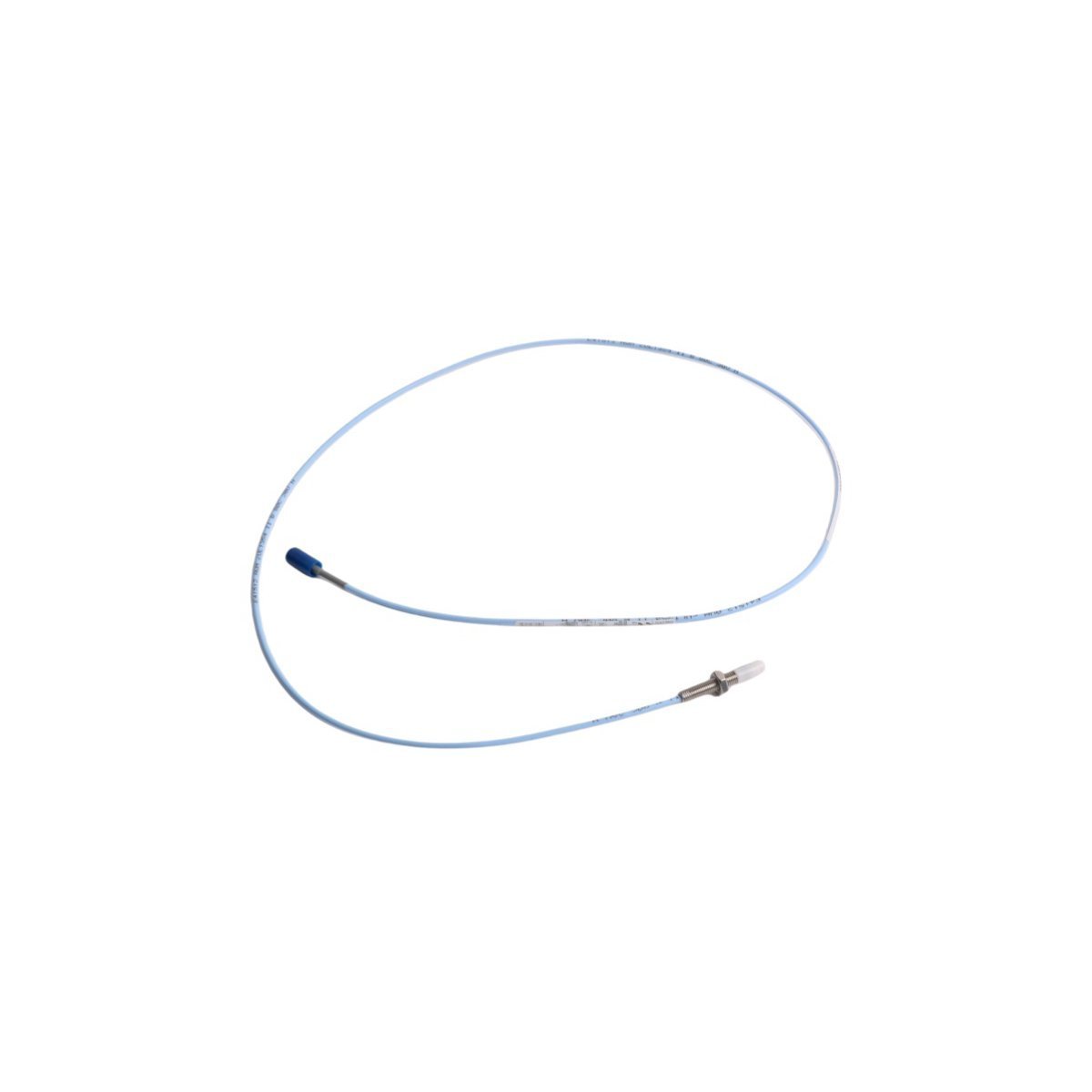

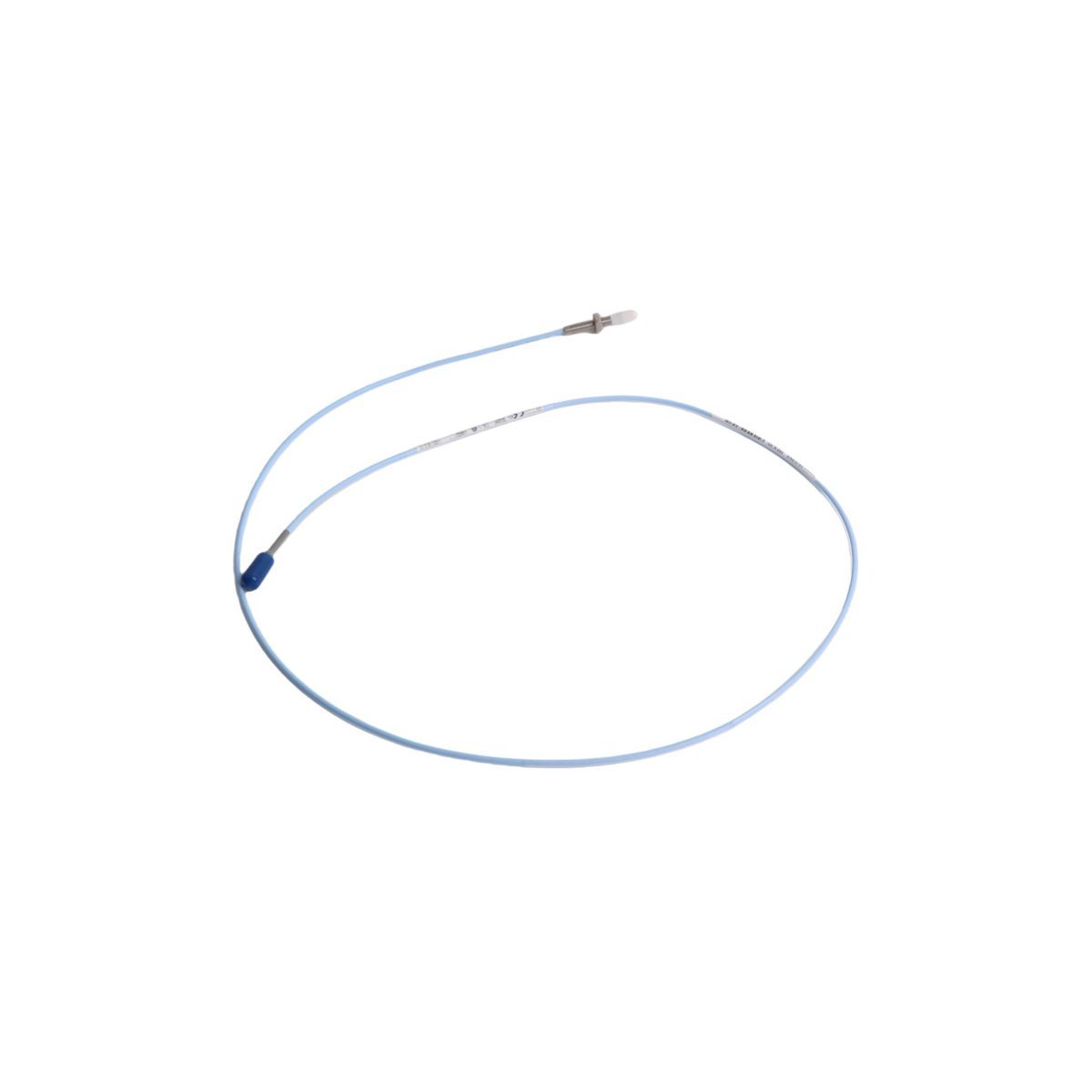

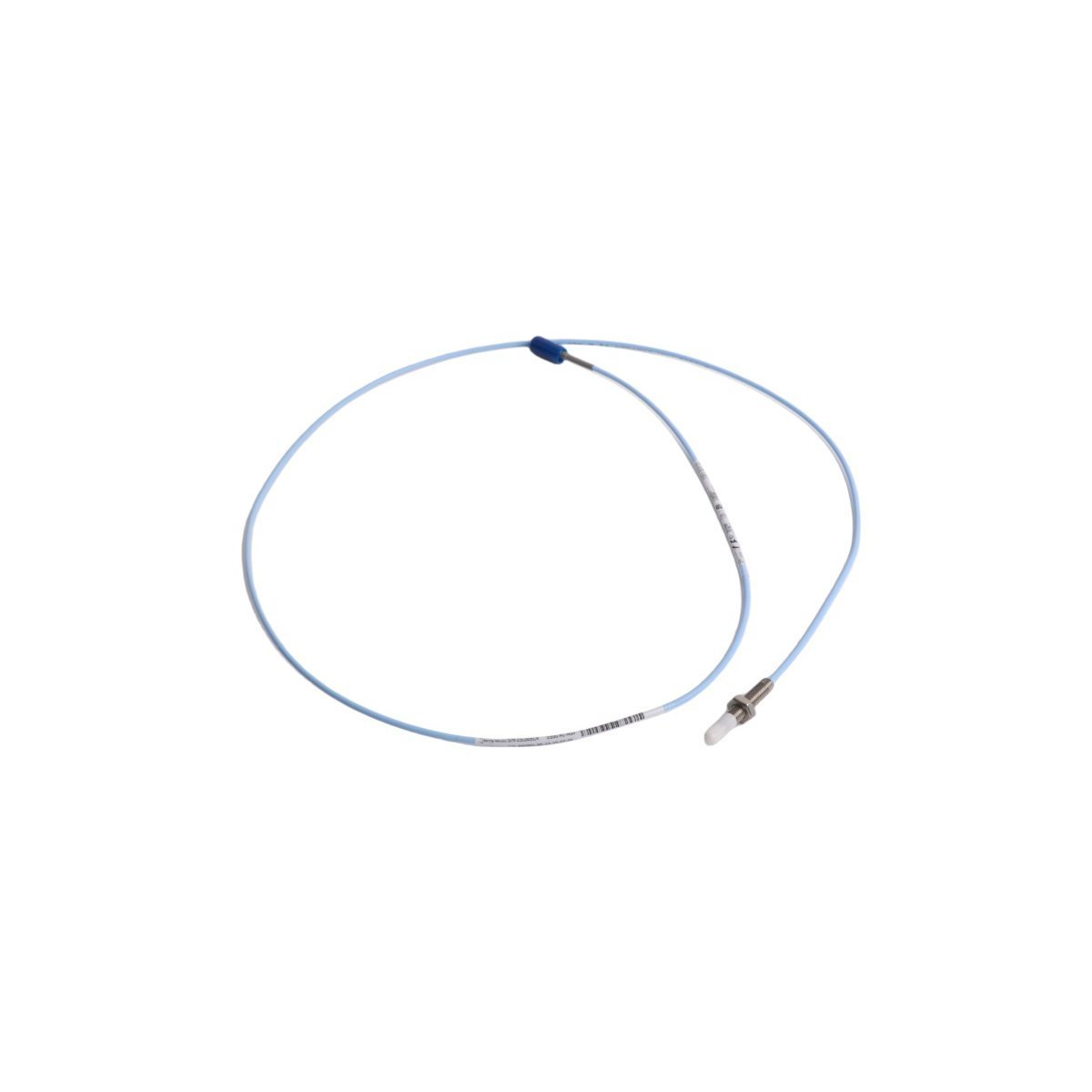

يعمل Bently Nevada 330901-00-15-70-02-05، المصنف أيضًا تحت اسم 330901 مسبار التقارب (Proximity Probe)، كمكون مادي متخصص لقياس اهتزازات وعزم الدوران في الأعمدة الصغيرة ضمن أنظمة محولات 3300 NSv (المجال القريب). تم تكوينه للمراقبة ذات الخلوص المنخفض في الآلات الدوارة المدمجة، ويوفر هذا المسبار تنفيذًا فيزيائيًا وكهربائيًا مباشرًا لاستشعار التيارات الدوامة. يحول الإزاحة بين طرف المسبار والهدف الموصل إلى إشارة جهد، مما يتيح مراقبة دقيقة لديناميكيات الدوار المصغر حيث تكون المسابير القياسية بحجم 8 مم غير مناسبة فيزيائيًا بسبب قطر طرفها الأكبر.

تفكيك اللاحقة ومصفوفة النموذج

يتم تعريف تجميع 330901-00-15-70-02-05 بواسطة معلمات التكوين التالية:

• 00: الطول غير الملولب (0 ملم)

• 15: الطول الكلي للحاوية (15 ملم)

• 70: الطول الإجمالي (7.0 أمتار)

• 02: نوع الموصل (محوري مصغر)

• 05: موافقة الوكالة (منطقة خطرة)

المواصفات الفنية للأجهزة

المراقبة الميكانيكية وخصائص TSI

تم تصميم سلسلة 3300 NSv خصيصًا لتطبيقات الأعمدة الصغيرة حيث تتطلب معايرة المسبار حساسية أعلى من محولات 8 مم القياسية. أثناء التثبيت، يعد التحقق من جهد الفجوة إجراءً إلزاميًا؛ يجب على الفنيين استهداف نقطة المنتصف الاسمية -10 VDC عند مخرج Proximitor لضمان عمل المحول ضمن نطاقه الخطي. يعتمد تحليل ديناميكيات الدوار في الآلات صغيرة الحجم، مثل المغازل عالية السرعة أو التوربينات الدقيقة، على استجابة التردد العالي لنظام NSv. تتم إدارة قمع التداخل من خلال الالتزام بمتطلبات التباعد المادي بين تركيبات المسابير المتعددة، مما يضمن عدم اضطراب مجال الإثارة الأصغر لملف NSv بواسطة المستشعرات القريبة.

معلومات الطلب

• 330901 مسبار تقارب 5 مم NSv

• أغطية حماية ملولبة

• دليل التركيب والبيانات الفنية

• ملاحظة: يجب أن تتطابق كابلات التمديد ومحولات التثبيت مع مواصفات معاوقة نظام NSv للمعايرة الصحيحة للحلقة.

إرشادات التثبيت الميداني

• إعداد الفجوة: استخدم مقياسًا دقيقًا للشعور لتحديد فجوة الهواء؛ تأكد من أن خرج إشارة Proximitor يتوافق مع الهدف الاسمي -10 VDC قبل تشغيل الجهاز.

• التحكم في عزم الدوران: قم بتثبيت صمولة القفل باستخدام مفتاح عزم دوران وفقًا لدليل التثبيت لمنع الرنين الميكانيكي؛ تجنب القوة المفرطة التي قد تشوه الغلاف.

• حماية الإشارة: قم بتوجيه جميع الكابلات المحورية داخل قنوات معدنية مخصصة مؤرضة لتوفير الحماية ضد التداخل الكهرومغناطيسي (EMI).

• التأريض: حافظ على وصلة تأريض منخفضة المعاوقة بين علبة المسبار وشاسيه الماكينة لتوفير جهد مرجعي مستقر.

• تحضير السطح: تأكد من أن منطقة عمود الهدف خالية من الطبقات غير الموصلة أو الشوائب أو الحطام، حيث تؤثر هذه العوامل بشكل كبير على دقة إشارة المسابير ذات القطر الصغير.

الأسئلة الشائعة

• س: هل مسبار 330901 متوافق مع Proximitors 3300 XL القياسية؟

• ج: لا، يجب إقران مسابير 3300 NSv بـ Proximitors 3300 NSv. يتم ضبط تردد الاستشعار والمقاومة خصيصًا لنظام NSv.

• س: هل يمكن تقصير الكابل الذي يبلغ طوله 7.0 أمتار في الموقع؟

• ج: لا. طول الكابل هو مكون ثابت لمعايرة نظام المحول؛ سيؤدي تقصير الكابل إلى إبطال دقة الحلقة الكهربائية.

• س: كيف يختلف نظام NSv عن مسابير 8 مم القياسية؟

• ج: يستخدم نظام NSv طرف مسبار 5 مم مصمم للآلات ذات الخلوص الصغير، مما يوفر مجال استشعار أصغر ودقة أعلى للأعمدة الضيقة.

• س: هل طرف المسبار مقاوم لدرجات الحرارة العالية؟

• ج: نعم، المسبار مصنف للعمل حتى 177 درجة مئوية، مما يجعله مناسبًا للتركيب داخل مبيت المحمل في بيئات صناعية مختلفة.

• س: ما هو السبب الرئيسي لعدم خطية الإشارة؟

• ج: عدم الخطية عادة ما يكون ناتجًا عن إعداد الفجوة غير الصحيح، أو تلوث سطح الهدف، أو استخدام مكونات حلقة محول غير متطابقة (مسبار/كابل/Proximitor).

• س: هل يمكنني استخدام هذا المسبار على الأعمدة غير المعدنية؟

• ج: لا، مبدأ استشعار التيارات الدوامة يتطلب هدفًا معدنيًا موصلاً؛ المواد غير الموصلة لن تنتج إشارة اهتزاز قابلة للاستخدام.

• س: هل الموصلات المصغرة مقاومة للماء؟

• ج: لا. الموصلات ليست محكمة الإغلاق بيئيًا ويجب إحاطتها بصندوق وصلات جاف مصنف NEMA لمنع ضعف الإشارة.

• س: ما الذي يشير إلى عطل محتمل في حلقة المحول؟

• ج: تتضمن أنماط الفشل الشائعة جهد الفجوة DC المتقطع، أو فقدان الإشارة الأصلية، أو التداخل المفرط بتردد 50/60 هرتز الناتج عادة عن حلقات التأريض أو تلف الكابل.
