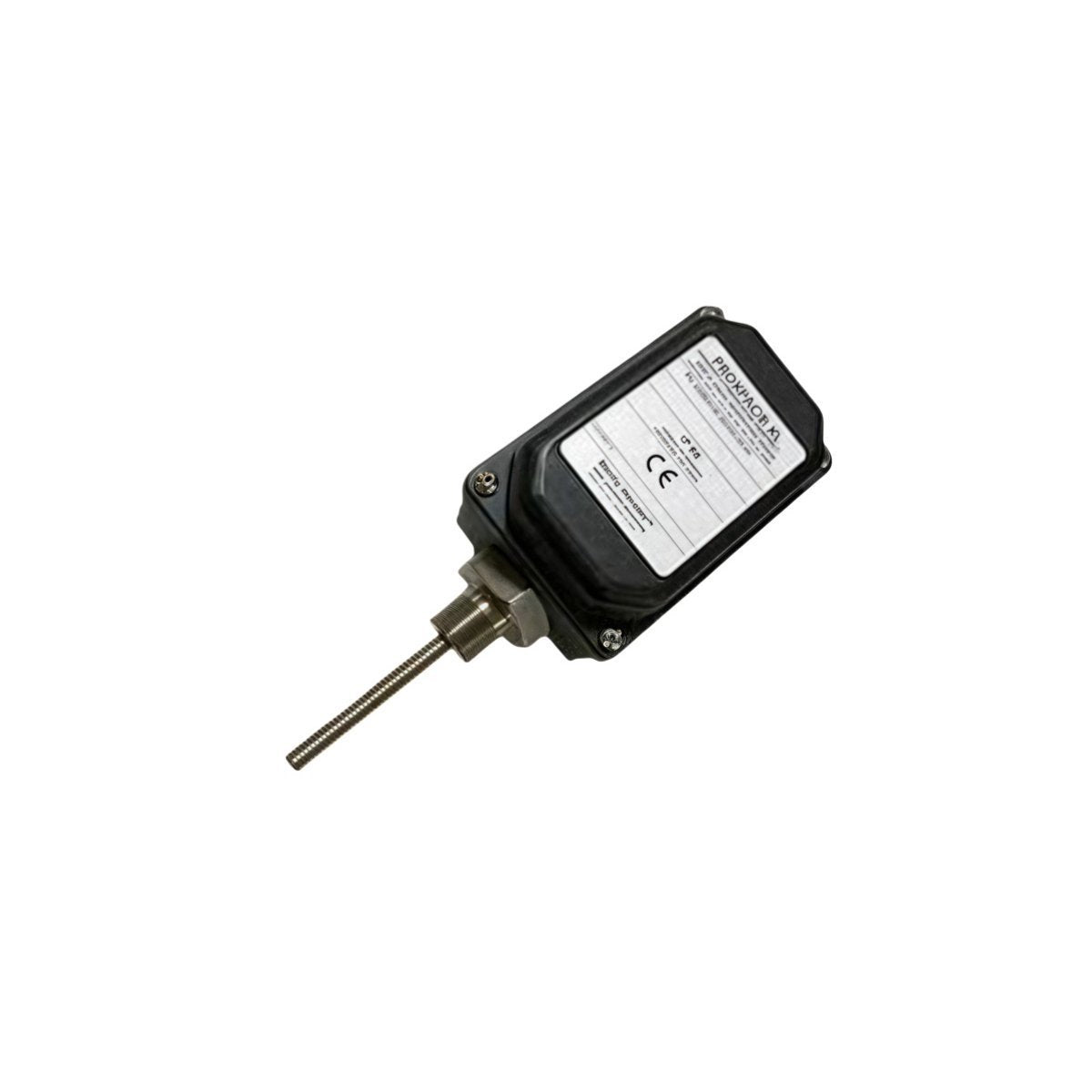

يعمل Bently Nevada 330881-28-10-148-03-02، والمُدرج أيضًا تحت اسم 330881 محول التقارب PROXPAC XL، كمكون أجهزة مخصص لاستشعار إزاحة التقارب بدون تلامس ضمن منصات نظام محول التقارب 3300. تقوم الأجهزة المتكاملة بتوجيه بيانات جهد تيار الدوامة الخام مباشرة عبر مسارات طرفية إلى أجهزة مراقبة الآلات دون الحاجة إلى كابل تمديد متحد المحور وسيط.

المعلمات التشغيلية

مقياس مسبار تيار الدوامة وديناميكيات الدوار الميكانيكية

تحدد تشكيلة 330881-28-10-148-03-02 خطوط أساس مقياس مسبار تيار الدوامة الثابتة المحكومة بوجه تتبع الهدف 10 مم. يتم تنفيذ التحقق من جهد الفجوة (أهداف -10 فولت تيار مستمر) من خلال تعديل الوضع اليدوي لمسار الخيط المتكامل 148 مم داخل غلاف الماكينة. يخفف إطار التثبيت المباشر هذا من توهين الإشارة عالية التردد عبر المسارات الممتدة، مما يعزز قمع التداخل داخل أغلفة المحامل السائلة حيث يلزم التقييم الدقيق لديناميكيات الدوار متعددة المحاور.

الاستفسارات الفنية وبيان الاستجابة

س: كيف يؤثر لوحة الدائرة المتكاملة 3300 XL Proximitor على حلقات الأسلاك الميدانية القياسية؟

ج: يلغي التركيب الداخلي لدائرة المستشعر داخل غطاء هيكل PPS كابل التمديد المحوري تمامًا. يقوم فنيو الميدان بتوصيل الأسلاك الميدانية متعددة الموصلات مباشرة بشرائط التوصيل الموجودة داخل غطاء الوحدة المحلية.

س: ما هي الفائدة الهيكلية التي يوفرها تكوين مركب كبريتيد البوليفينيلين (PPS) مقارنة بالأغلفة المعدنية؟

ج: يؤسس مركب PPS المقوى بالألياف الزجاجية والموصلة مسارًا سلبيًا لتبديد الشحنات الكهروستاتيكية، مما يحمي دوائر التقارب الداخلية من الفولتية الصناعية العابرة مع تلبية خطوط الأساس لختم النوع 4X وIP66.

س: هل يُسمح بتبديل المكونات الداخلية للمستشعر أثناء التشغيل (Hot-swapping) أو تعديلها ميدانيًا تحت الحمل؟

ج: لا. يمكن أن يؤدي فصل كتل الأطراف الميدانية أو إزالة غطاء الهيكل أثناء تشغيل القناة إلى إحداث متغيرات ثابتة تؤدي إلى تسلسل إنذار خاطئ داخل بطاقة مراقبة TSI المتصلة.

إجراءات المحاذاة الميدانية

• اعزل جميع مصادر الطاقة التشخيصية عن حلقات مراقبة الآلات قبل تعديل مسامير تثبيت الهيكل.

• ضع برميل المسبار 148 مم في فتحة الهيكل المصنعة، مع الحرص على عدم خدش أو كسر طرف مستشعر PPS 10 مم مقابل مسارات الغلاف الداخلية.

• أدر الغلاف الملولب حتى تقرأ محطة التحقق من الخرج الكهربائي جهد خط الأساس المستهدف -10 فولت تيار مستمر عبر منافذ التشخيص.

• ثبت صواميل القفل السداسية الهيكلية عند حد عزم الدوران الميكانيكي المحدد لمنع الانجراف الدوراني تحت التحميل الاهتزازي الشديد.

• وجه جميع خطوط الأطراف الميدانية عبر قنوات مرنة مانعة للتسرب، ووصل دروع الكابلات بالأرض عند إطار كتلة الأطراف داخل خزانة التحكم.

مخزون مجموعة التوريد

• 1 × 330881-28-10-148-03-02 تجميع محول متكامل

• 1 × ملف حشية هيكل نيتريل محكمة الغلق

• 1 × قسيمة تحقق فني للأجهزة

ملفات التعبئة اللوجستية

يتم تعبئة عناصر الأجهزة داخل عبوات صناعية عالية المتانة مضادة للكهرباء الساكنة لعزل الإلكترونيات المحلية تمامًا عن ناقلات التفريغ الكهروستاتيكي أثناء النقل. تحافظ شحنات الشحن الجوي النهائية على نوافذ تتبع الإنجاز اللوجستي القياسية بين 2-7 أيام عند الانتهاء من الدفع عبر مراكز البريد السريع المعتمدة مثل DHL/FEDEX/UPS.
