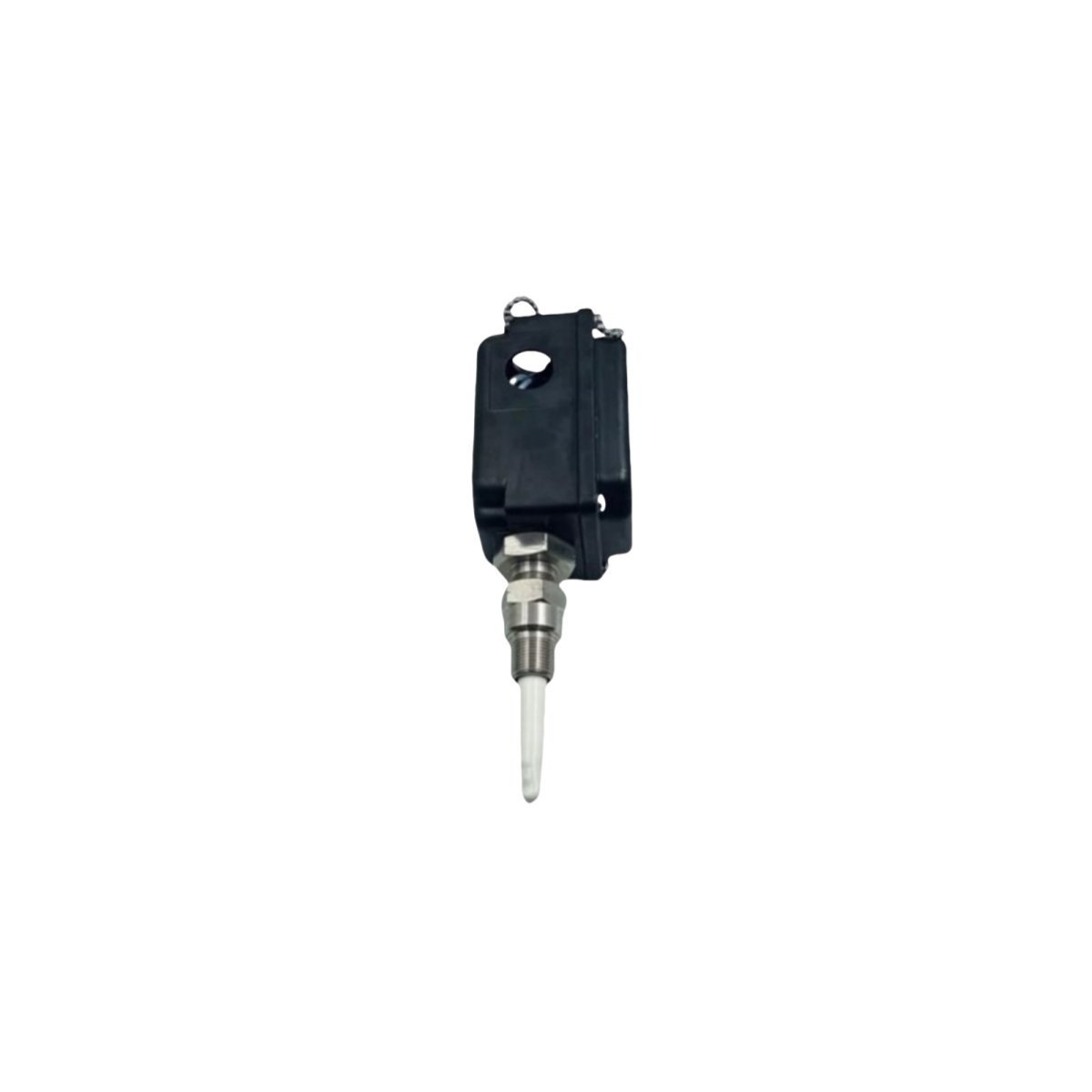

تم تكوينه لقياس الاهتزاز المتكامل في الآلات الدوارة، يوفر Bently Nevada 330881-28-00-070-03-02 (330881 PROXPAC XL Proximity Transducer) تحويلًا مباشرًا للإشارة الفيزيائية. تجمع هذه الوحدة بين المسبار ودائرة تكييف الإشارة في غلاف واحد، مما ينتج إشارة جهد تتناسب مع المسافة بين طرف المستشعر والهدف الموصل لمراقبة حركة الدوار في الوقت الفعلي.

مصفوفة تكوين النموذج

• 330881: محول تقارب PROXPAC XL

• 28: مادة ونوع طرف المسبار

• 00: طول غير مسنن

• 070: الطول الإجمالي للعلبة (مم)

• 03: نوع الموصل

• 02: موافقة الوكالة

المواصفات الفنية

مبادئ القياس ودقة الإشارة

يستخدم PROXPAC XL مقياس مسبار التيار الدوامي لتحويل إزاحة الهدف إلى إشارة جهد. يتطلب تحقيق الدقة التحقق الصارم من جهد الفجوة؛ يجب تعديل المحول إلى هدف اسمي يبلغ -10 فولت تيار مستمر ضمن نطاق تشغيل الآلة. يتم تحقيق الكبت الفعال للتداخل عن طريق مراعاة مسافات الفصل المادية الدنيا بين المستشعرات المتجاورة لمنع التداخل في تردد الحامل البالغ 1 ميجاهرتز. يعتمد تحليل ديناميكيات الدوار على الحفاظ على هذا النطاق التشغيلي الخطي لمنع قص شكل الموجة.

محتويات حزمة المكونات

• 1 × مجموعة محول 330881-28-00-070-03-02

• 1 × مجموعة موصل متكاملة

• 1 × حزمة تعليمات التثبيت الفنية

التثبيت الميداني والتأريض

• التركيب الميكانيكي: استخدم كتيفة تثبيت غير موصلة لضمان العزل الكهربائي لعلبة المحول عن غلاف الآلة.

• مخطط التأريض: حافظ على نقطة تأريض واحدة مشتركة للإشارة للتخلص من حلقات التأريض.

• توجيه القناة: يلزم وجود قناة محمية لجميع مسارات الكابلات للتخفيف من الضوضاء الكهرومغناطيسية.

• ضبط الفجوة: استخدم مقياسًا ملمسيًا لإنشاء فجوة التثبيت الأولية قبل الضبط الدقيق عبر خرج الجهد -10 فولت تيار مستمر.

• التحقق من عزم الدوران: طبق عزم الدوران الموصى به من الشركة المصنعة على صمولة التثبيت لمنع التراخي الميكانيكي الناتج عن الاهتزاز.

فهرس الاستفسارات الفنية

• س: ما هو الفرق الأساسي بين أنظمة PROXPAC وأنظمة Proximitor القياسية؟

  ج: يدمج PROXPAC XL المسبار وإلكترونيات Proximitor في مجموعة واحدة، مما يقلل من متطلبات الكابلات الخارجية.

• س: هل يمكن غمر المحول في سائل المعالجة؟

  ج: تم تصميم المحول للتثبيت في بيئات زيت التشحيم؛ ومع ذلك، يجب عدم غمره في غاز أو سائل معالج مضغوط.

• س: هل النظام متوافق مع مصادر طاقة 24 فولت تيار مستمر؟

  ج: يتطلب مصدرًا سالبًا (-24 فولت تيار مستمر). سيؤدي توصيل مصدر إيجابي إلى فشل الدائرة فورًا.

• س: كيف يمكنني اختبار خرج المحول؟

  ج: راقب جهد الخرج باستخدام مقياس متعدد رقمي عالي المعاوقة أثناء ضبط الفجوة للهدف المعدني.

• س: هل هناك حد لطول الكابل؟

  ج: التصميم المتكامل له طول ثابت؛ لا تقم بتعديل أو تمديد الكابل المدمج لأن هذا يؤثر على استجابة تردد النظام.

• س: هل يتطلب المحول معايرة خاصة لأنواع الفولاذ المختلفة؟

  ج: يتم معايرة الجهاز في المصنع للفولاذ 4140؛ قد تظهر المواد الأخرى نفاذية مختلفة وتتطلب تعديلات عامل القياس.

• س: ما الذي يشير إلى حالة التجاوز؟

  ج: عادةً ما يشير انخفاض جهد الخرج إلى أقل من -1 فولت تيار مستمر أو تجاوز -20 فولت تيار مستمر إلى أن الهدف خارج نطاق القياس الخطي.

• س: هل الإلكترونيات الداخلية قابلة للإصلاح في الميدان؟

  ج: لا، المحول هو وحدة محكمة الإغلاق؛ أي عطل في المكونات الداخلية يتطلب استبدال مجموعة المحول بأكملها.
