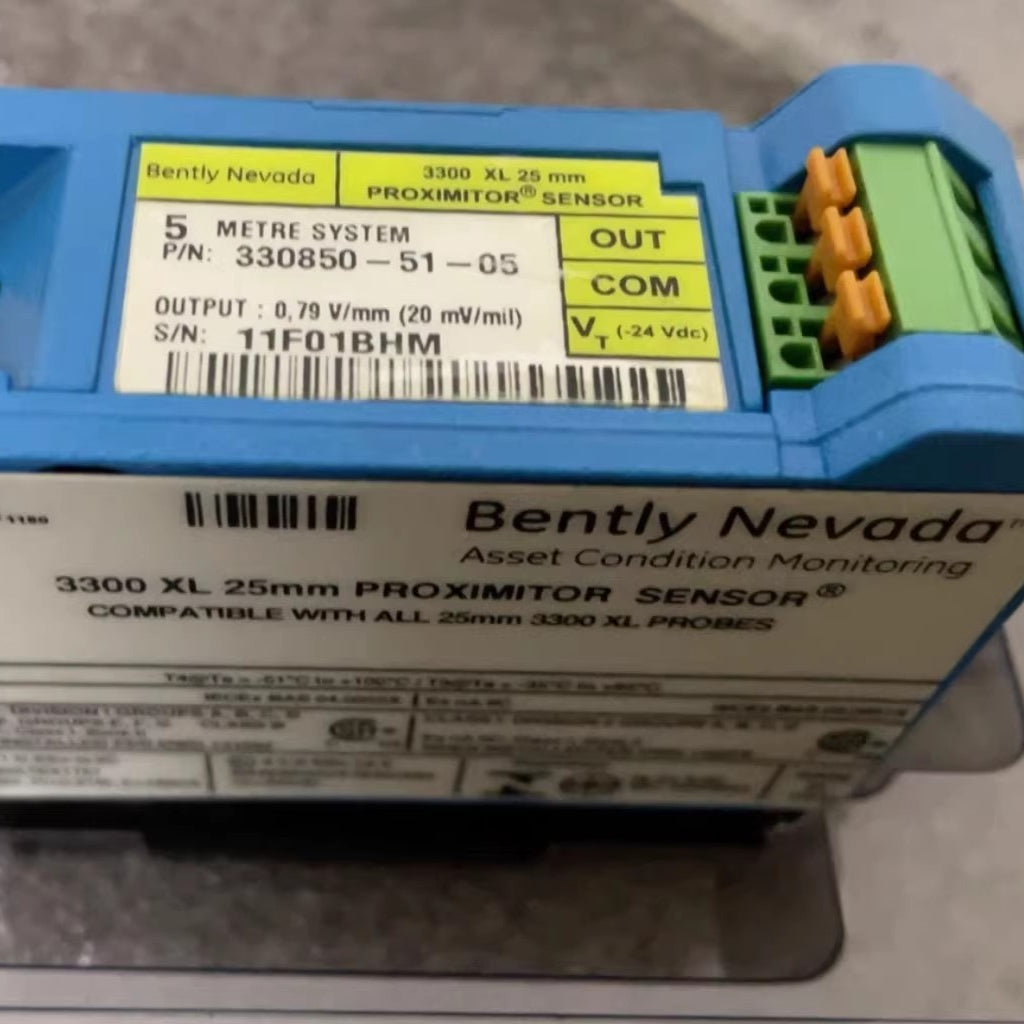

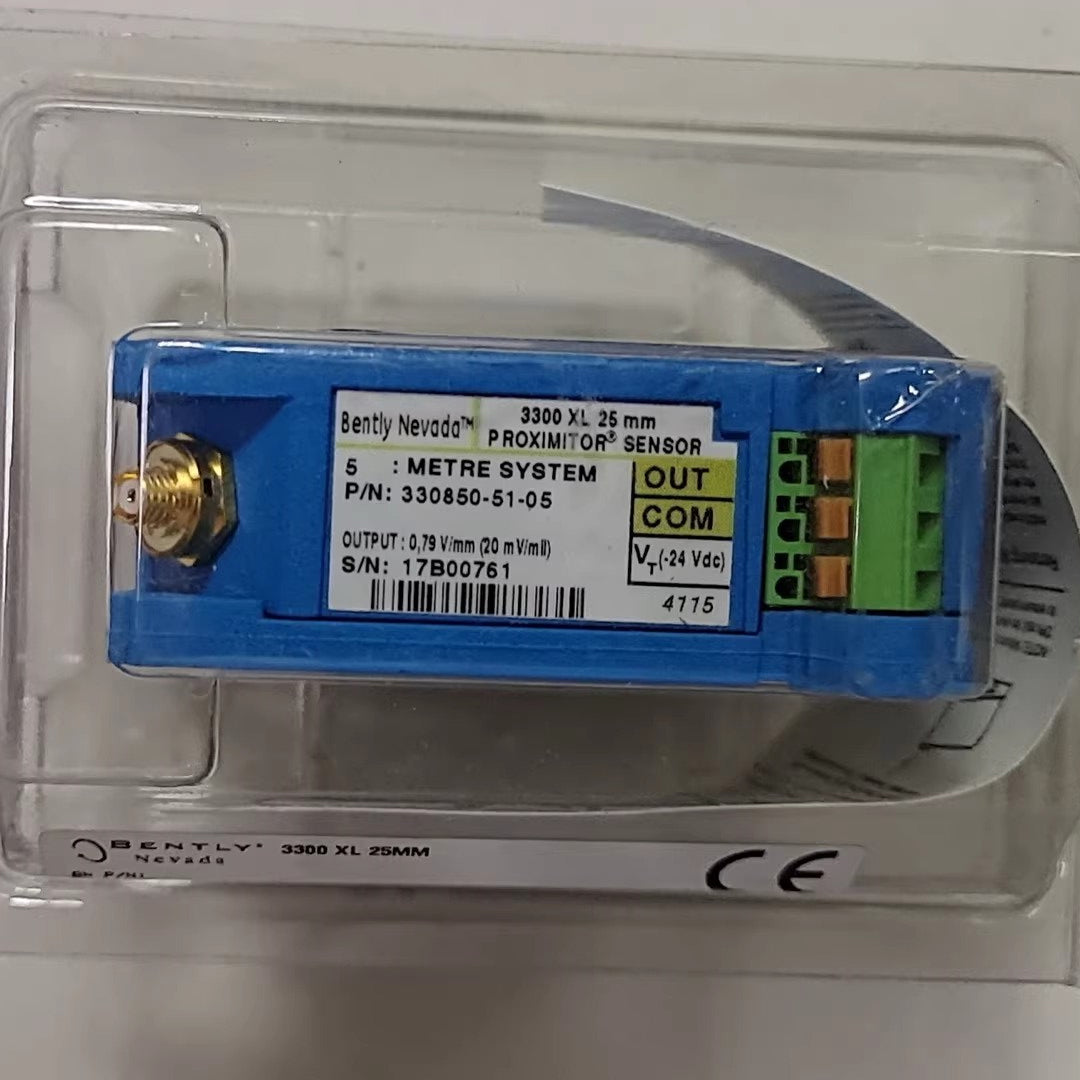

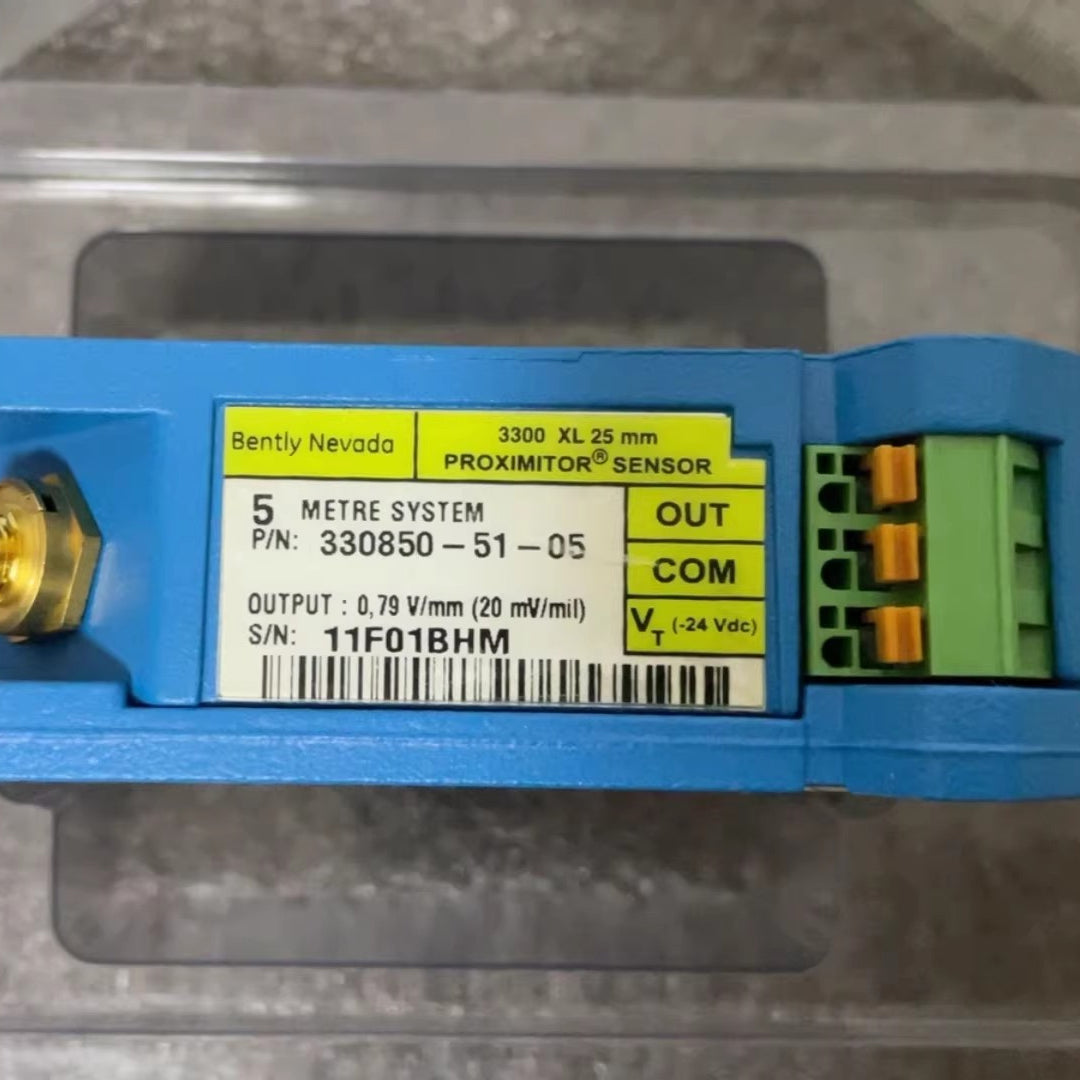

يعمل Bently Nevada 330850-51-05، والمُصنف أيضًا كمستشعر تقارب 3300 XL، كمكون مادي مخصص لمعالجة إشارات الإزاحة غير المتصلة داخل منصات أجهزة الإشراف على التوربينات. يوفر الجهاز طاقة إثارة عالية التردد لمسبار تقارب 25 مم ويضبط معلمات العودة المعدلة إلى جهد تناظري مستمر يتناسب مع التمدد التفاضلي للآلة أو موضع الدفع.

مصفوفة معلمات الأجهزة

توسيع نطاق مسبار التيار الدوامي وكبت التداخل المتبادل

تقوم دائرة أجهزة 330850-51-05 بتنفيذ معايرة دقيقة لمسبار التيار الدوامي لجعل ردود فعل الإشارة خطية عبر منطقة إزاحة واسعة تبلغ 12.7 مم. لتحقيق قياسات فيزيائية دقيقة، يتطلب النظام مطابقة أطوال كابلات الحلقة الإجمالية مع الثابت الكهربائي البالغ 5.0 أمتار. تتميز الأجهزة بمرشحات محسّنة للمناعة الداخلية ضد التداخل الكهرومغناطيسي/الترددي اللاسلكي التي تمنع الإشعاع الطفيلي من أجهزة الاتصال المجاورة، مما يوفر كبتًا قويًا للتداخل المتبادل ويمنع حقن الضوضاء من تشويه إشارات ديناميكيات الدوار منخفضة التردد.

الأسئلة الشائعة حول واجهة المكونات

س: هل يمكن لمستشعر التقارب 3300 XL 25 مم العمل مع مكونات محول الطاقة من السلسلة الأقدم غير 3300 XL؟

ج: نعم. يتميز الجهاز بالتوافق العكسي مع أجزاء محول الطاقة القديمة من الفئة غير 3300 XL 25 مم. عند مزج الأجيال، تتكيف مقاييس النظام الأساسية مع حدود الأداء المطابقة للمكونات القديمة.

س: ما هي العواقب الكهربائية إذا انخفض الطول الإجمالي للمسبار وكابل التمديد عن مواصفات 5.0 أمتار؟

ج: يؤدي تقصير الحلقة إلى تغيير سعة ومحث الحلقة المكونة. يؤدي هذا التحول إلى انحراف عامل المقياس المتوسط الاسمي البالغ 0.787 فولت/مم، مما يشوه دقة الإخراج ويبطل محاذاة التتبع أثناء مراحل تمدد الآلة.

س: كيف تتصرف أطراف توصيل SpringLoc في ظروف الاهتزاز الميكانيكي العالي للآلات؟

ج: يحافظ تكوين أطراف توصيل SpringLoc على قوة تثبيت مستمرة تعتمد على الزنبرك على قلب الموصل الميداني. يزيل هذا التوتر الميكانيكي ارتخاء الأطراف والدوائر المفتوحة المتقطعة الشائعة في الأطراف اللولبية في رفوف الأجهزة ذات الاهتزاز العالي.

تخطيط الحقل وتوجيهات التثبيت

• قيود وضع سكة DIN: قم بتثبيت المستشعر مباشرة على سكة DIN مؤرضة مقاس 35 مم، مع التأكد من أن القدم المعدنية للتأريض تستقر بإحكام على السكة لإنشاء مسار منخفض المعاوقة لتيارات درع التداخل الكهرومغناطيسي/الترددي اللاسلكي.

• ضبط التحقق من جهد الفجوة: قم بتوصيل مقياس متعدد رقمي معاير بكتل أطراف إشارة المرسل واضبط موضع المسبار من خلال قوسه حتى يقرأ التحقق الأساسي من جهد الفجوة الهدف المحدد للتيار المستمر في منتصف المقياس.

• محاذاة محسوبة ثنائية المحول: عند إعداد مصفوفة تمدد تفاضلي لعرض المنحدر، قم بتركيب كلا المسبارين مقاس 25 مم بتباعد جانبي كافٍ لإزالة مناطق هدف التيار الدوامي المتداخلة ومنع أخطاء التداخل المتبادل.

• إغلاق أطراف الكابلات: قم بتوجيه كابلات الأسلاك الميدانية عبر مسارات أنابيب نظيفة مانعة للتسرب، مع التحقق من تثبيت أغلفة العزل الخارجية بدون أخطاء ضغط داخل حجرة الأطراف للحفاظ على ملف إغلاق IP67.

محتويات التسليم القياسية

• مكونات الخط القياسية: وحدة واحدة من مستشعر التقارب Bently Nevada 330850-51-05 3300 XL 25 مم، مشابك تثبيت مدمجة على سكة DIN، وموصلات أطراف خام.

• إضافات اختيارية منفصلة: يجب الحصول على مجسات التقارب غير المتصلة 3300 XL 25 مم، وكابلات التمديد المحورية المطابقة، ومصادر الطاقة الخارجية، وصناديق الأجهزة المعدنية عبر خطوط منفصلة.

ملف اللوجستيات وبيانات المناولة

• وقت معالجة الشحنة: وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، باستخدام إرسال البريد الجوي السريع ذي الأولوية عبر DHL أو FEDEX أو UPS.

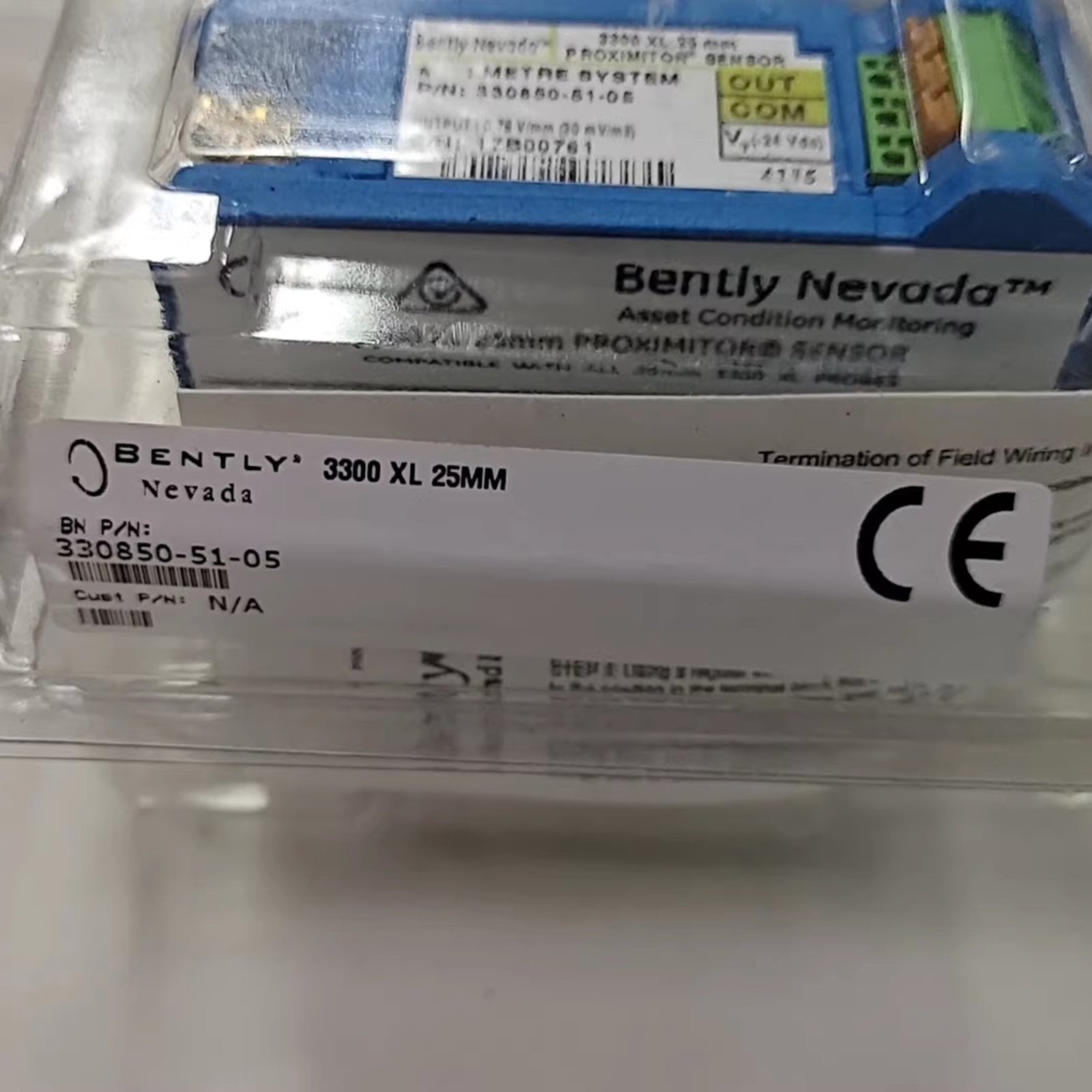

• تغليف صناعي مضاد للكهرباء الساكنة: يتم إرساله في تغليف صناعي سميك مضاد للكهرباء الساكنة باستخدام حاويات خارجية ماصة للصدمات لحماية شبكات المذبذب والمزيل الداخلي الدقيقة أثناء النقل الدولي.
