نظرة عامة على المنتج

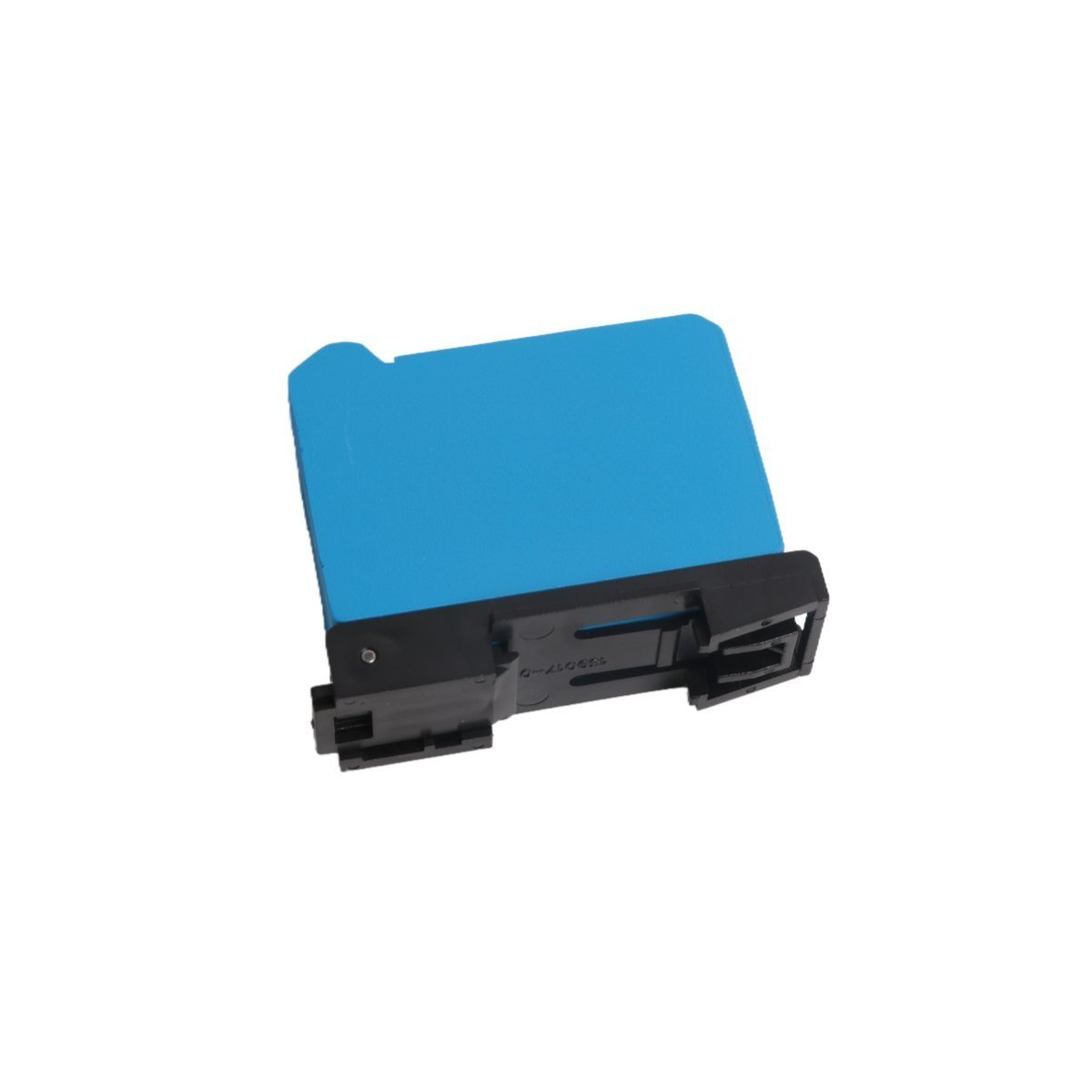

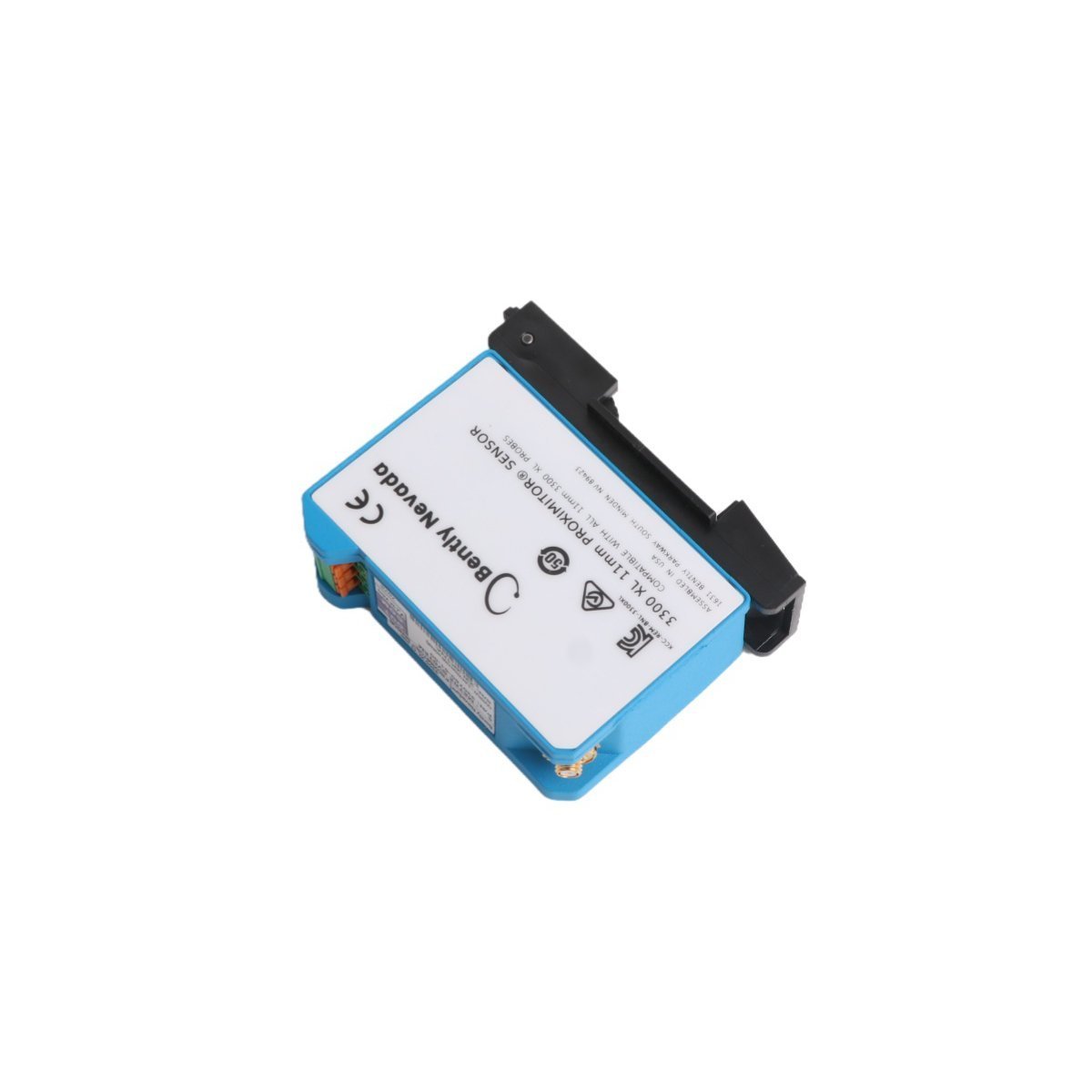

330780-51-05 هو مكيف إشارة عالي الأداء مصمم لنظام محول التقارب Bently Nevada 3300 XL مقاس 11 مم. يوفر مستشعر التقارب هذا خرج جهد خطي يتناسب مع المسافة بين طرف المجس والهدف المرصود، مما يسهل المراقبة المستمرة للاهتزاز والموضع للآلات الصناعية الثقيلة. تم تصميمه خصيصًا ليكون بديلاً حديثًا وعالي الموثوقية للأنظمة القديمة من سلسلة 7200 مقاس 11 مم و 14 مم، يوفر 330780-51-05 نطاقًا خطيًا أكبر بكثير مقارنة بأنظمة 8 مم القياسية، مما يجعله مثاليًا للتطبيقات التي تتطلب قياس إزاحة أكبر أو مراقبة الدفع المحوري.

الأداء الفني ومعالجة الإشارة

تم ضبط 330780-51-05 في المصنع للحفاظ على معايير قياس صارمة في البيئات الصعبة:

• معايرة النظام: تم تكوينه بطول نظام إجمالي يبلغ 5.0 متر (خيار 51)، مما يضمن الدقة عند اقترانه بمجسات 11 مم متطابقة وكابلات تمديد.

• النطاق الخطي: يوفر نطاقًا خطيًا ممتدًا يبلغ 4.0 مم (160 ميل)، ما يقرب من ضعف نطاق الأنظمة القياسية 8 مم.

• عامل القياس: يوفر عامل قياس متوسط يبلغ 3.94 فولت/مم (100 مللي فولت/ميل) لدقة وضوح الإشارة.

• مناعة متقدمة ضد التداخل الكهرومغناطيسي/التردد الراديوي: مصمم لتلبية متطلبات علامة CE الأوروبية بدون قنوات محمية متخصصة، مما يوفر بيانات مستقرة في البيئات التي تتداخل فيها الإشارات الكهربائية.

• شهادة المنطقة الخطرة: يشير اللاحقة -05 إلى موافقات وكالات متعددة (ATEX و IECEx و CSA)، مما يسمح بالتشغيل الآمن في الأجواء الصناعية المتفجرة أو عالية المخاطر.

ميزات التصميم الميكانيكي والتركيب

تم تصميم المستشعر ليتحمل قسوة منشآت توليد الطاقة والبتروكيماويات، ويتضمن العديد من الابتكارات الهيكلية:

• تصميم فعال للمساحة: يسمح الغطاء ذو التصميم الرفيع بالتركيب عالي الكثافة على قضبان DIN القياسية أو لوحات الحاجز التقليدية.

• شرائط أطراف SpringLoc: تتميز بأطراف توصيل أسلاك لا تتطلب أدوات توفر اتصالاً آمنًا ومقاومًا للاهتزاز، مما يقلل وقت التثبيت ويمنع ارتخاء الأسلاك بمرور الوقت.

• توصيل مطلي بالذهب: تستخدم التوصيلات المحورية أسطحًا مطلية بالذهب لضمان مسار إشارة منخفض المقاومة ومقاوم للتآكل بين المجس ونظام المراقبة.

• التوافق مع الأنظمة القديمة: بينما هو جزء من سلسلة 3300 XL، فإنه مصمم للتكامل السلس واستبدال أنظمة المحولات الأقدم من سلسلة 7200، مما يبسط الترقيات على مستوى المنشأة بأكملها.

التطبيقات الصناعية الأساسية

كمكون أساسي لأجهزة الإشراف على التوربينات (TSI)، يُستخدم هذا المستشعر التقاربي 11 مم من أجل:

• الأصول الدوارة الكبيرة: مراقبة الاهتزاز الشعاعي والموضع المحوري في التوربينات البخارية الكبيرة، والتوربينات الغازية، والمولدات.

• حماية محامل الدفع: مثالي لتتبع الإزاحة المحورية حيث يتطلب نطاق خطي أوسع لمنع الاتصال الكارثي بين الدوار والمثبت.

• الضواغط عالية السرعة: توفير بيانات ديناميكية دوارة موثوقة للصيانة التنبؤية والكشف المبكر عن الأعطال.

• إشارات Keyphasor: توليد إشارات مرجعية نظيفة ومستقرة للموازنة وتحليل التوافقيات في الآلات.
