نظرة عامة على المنتج

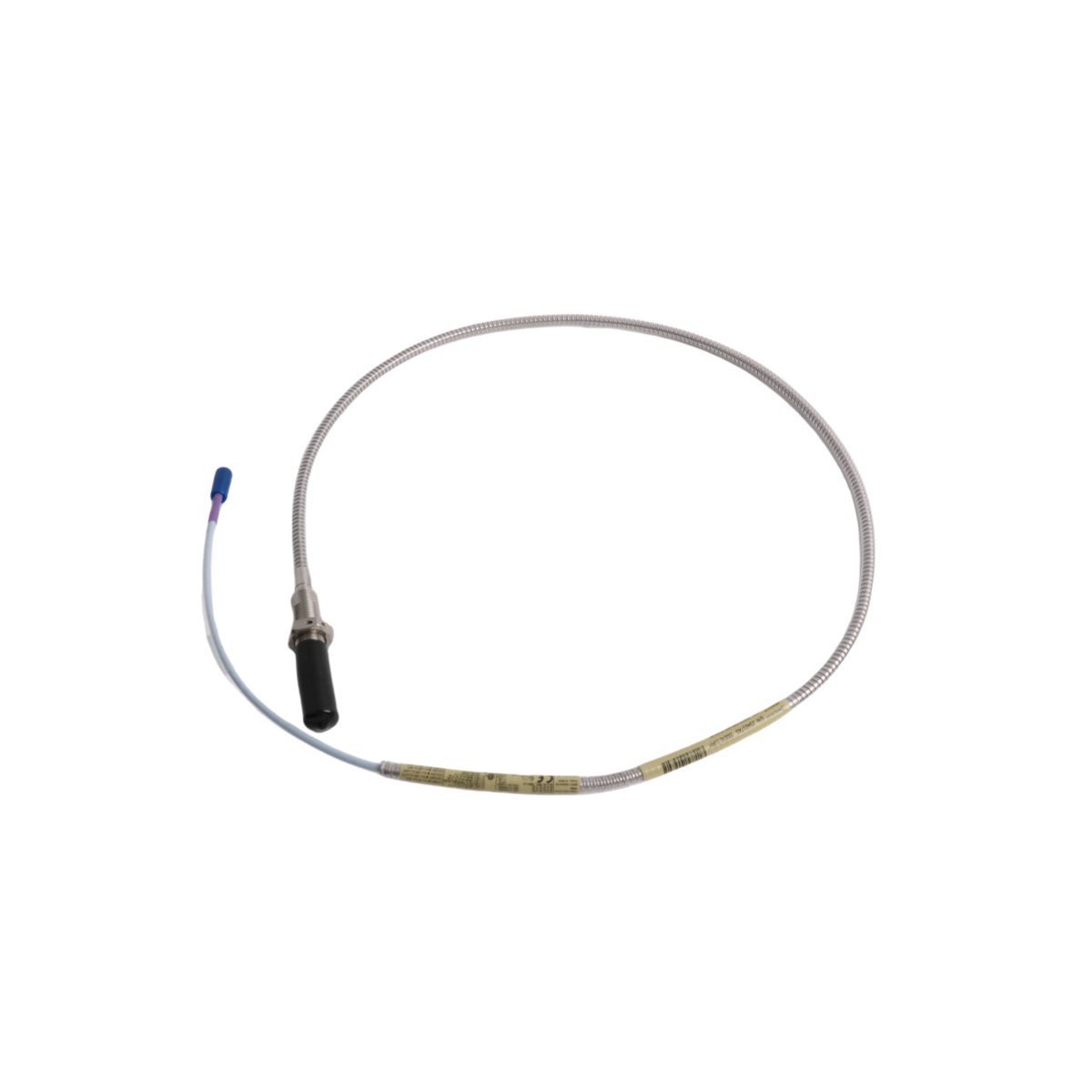

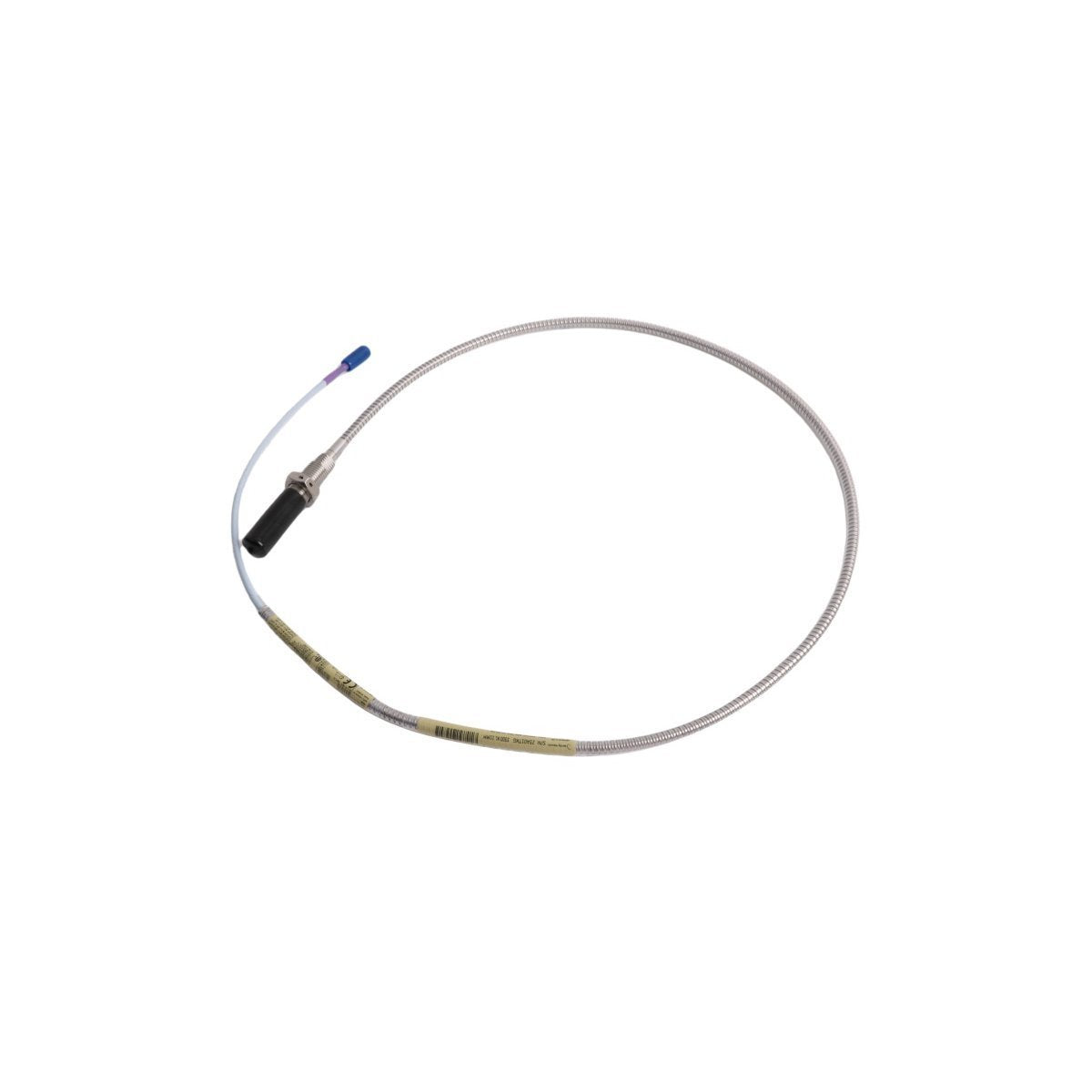

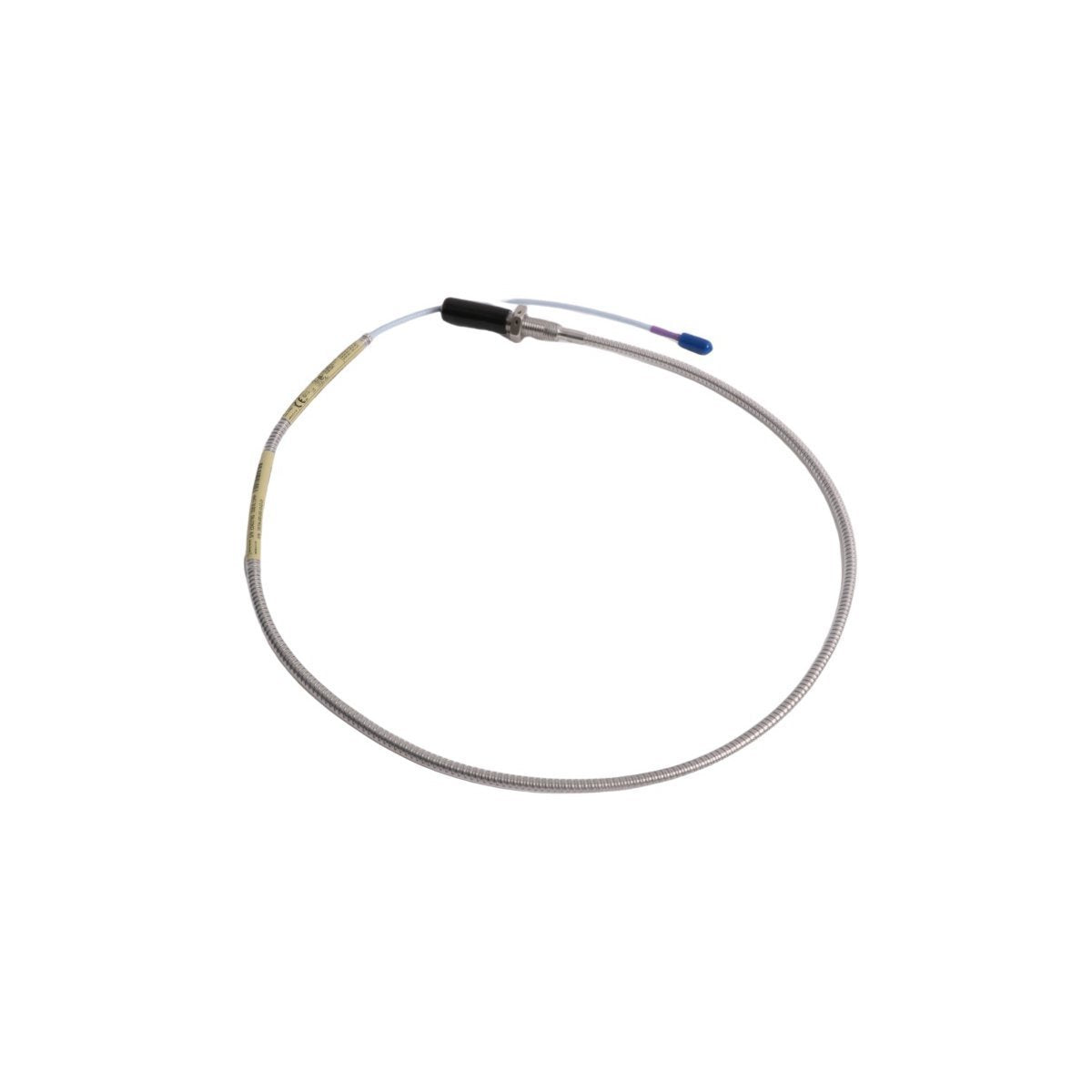

ينتمي Bently Nevada 330704-010-060-10-11-00 إلى نظام محول التقارب 3300 XL 11 مم القياسي في الصناعة. تم تصميم مستشعر التيار الدوامي غير المتصل هذا لحماية الآلات الحيوية ومراقبة حالتها، ويقيس الإزاحات الثابتة (الفجوة) والديناميكية (الاهتزاز). وهو مصمم خصيصًا لبيئات الآلات التوربينية التي تتطلب فيها المسبار القياسي 8 مم نطاقًا خطيًا أكبر أو حيث تكون هناك حاجة إلى خلوص مادي أكبر.

يعمل المسبار ذو الـ 11 مم على مبادئ التيار الدوامي، ويوفر نطاقًا خطيًا أوسع يبلغ 4.0 مم (160 ميل) مقارنةً بالأنواع القياسية 8 مم. وهذا يجعله مثاليًا لقياسات موضع الدفع في الآلات الصناعية الثقيلة، ومراقبة المحامل ذات الفيلم السائل، وتحليل تمدد الغلاف. يضمن التصميم المتين قابلية التبادل المادي والكهربائي الكاملة مع أنظمة 7200-series 11 مم / 14 مم الأقدم، مما يتيح تحديثات سلسة دون تعديل الأغطية الميكانيكية الحالية.

المواصفات الفنية

توضح المصفوفة التالية المقاييس المادية والكهربائية والبيئية الصارمة التي حددتها Bently Nevada لأصل المسبار هذا:

شرح تكوين النموذج

يمثل رقم الجزء 330704-010-060-10-11-00 بنية بناء محددة للغاية. يشير كل رمز تفكيك إلى معلمات هيكلية أساسية للملاءمة الميكانيكية:

330704 — رمز المنتج الأساسي

يحدد مسبار تقارب قياسي 3300 XL 11 مم مع خيوط إنجليزية 5/8-18 UNF، مصمم لواجهات أغلفة الآلات الصناعية.

-010 — خيار الطول غير الملولب

يشير إلى طول غير ملولب يبلغ 1.0 بوصة. هذا الجزء من غلاف المسبار أملس للسماح بالإدخال السلس عبر دعامة تثبيت أو غلاف دون ربط الخيط.

-060 — خيار طول الغلاف الإجمالي

يحدد طول غلاف إجمالي يبلغ 6.0 بوصات. هذا يحدد طول الجسم الهيكلي اللازم لتغطية الفجوة بين دعامة التثبيت الخارجية وسطح العمود المرصود الداخلي.

-10 — خيار الطول الكلي

يمثل طولًا كليًا يبلغ 1.0 متر (حوالي 3.3 قدم) لتجميع الكابل المتكامل المقاس من رأس المسبار إلى نهاية الموصل المحوري المصغر.

-11 — خيار الموصل والكابل

يحدد أن الكابل مزود بموصلات محورية مصغرة قياسية مقاومة للسوائل، ويكتمل بدرع كابل محوري متكامل (قناة فولاذية مرنة مقاومة للصدأ) للحماية من التآكل الميكانيكي وتسرب السوائل.

-00 — خيار موافقة الوكالة

يشير إلى خيار قياسي غير معتمد أو تكوينات موافقة قياسية متعددة الوكالات تتضمن تعيينات منطقة آمنة عادية أو شهادات خط الأساس العالمية اعتمادًا على أرقام علامات المصنع.

شجرة تكوين النموذج

للتأكيد الهندسي، استخدم هذا التحليل المنطقي المنظم لسلسلة 330704:

330704 - [AAA] - [BBB] - [CC] - [DD] - [EE]
          |       |       |      |      |
          |       |       |      |      +-- موافقات الوكالات (00 = قياسي/لا يوجد)
          |       |       |      +--------- خيارات الموصل والكابل (11 = مدرع، مع موصلات)
          |       |       +---------------- خيار الطول الكلي (10 = 1.0 متر)
          |       +------------------------ طول الغلاف الإجمالي (060 = 6.0 بوصة)
          +-------------------------------- طول غير ملولب (010 = 1.0 بوصة)

التطبيقات النموذجية

إن المتانة الفيزيائية والملف التعريفي للأداء الخطي الموسع لهذا الأصل البالغ 11 مم يكيفه تمامًا مع العديد من ترتيبات الآلات الحيوية:

• التوربينات البخارية والغازية: مراقبة الاهتزاز الشعاعي والتحقق من محاذاة الدفع المحوري للعمود على قطارات توليد الطاقة على مستوى المرافق.

• الضواغط الطاردة المركزية: المراقبة المستمرة للأعمدة عالية السرعة العاملة داخل مصانع معالجة الهيدروكربونات عالية الضغط.

• مضخات تغذية الغلايات الكبيرة: مراقبة تمدد الغلاف وتحديد الموضع النسبي للعمود تحت تغيرات درجة حرارة التشغيل الواسعة.

• أعمدة علبة التروس عالية السرعة: تحديد الخلوص الخلفي وتتبع محاذاة تروس التروس داخل أنظمة تروس النقل الصناعية الثقيلة.

• المولدات الكهرومائية: تتبع انحراف العمود الهيكلي الرأسي وفحص استقرار الفجوة الهوائية.

توافق النظام

يعمل مسبار 330704-010-060-10-11-00 كمكون واحد ضمن دائرة قياس كاملة من ثلاثة أجزاء. تتطلب معلمات الأداء الكاملة المطابقة مع:

• مستشعر Proximitor 3300 XL 11 مم (P/N 330780): يوفر إشارة تحفيز RF ويفك تشفير التعديل إلى خرج جهد تناظري.

• كابل تمديد 3300 XL 11 مم: يستخدم لسد الفجوة المادية عند مطابقة أطوال النظام (عادةً ما يكون الطول الكلي 5.0 متر أو 9.0 متر).

• منصات المراقبة: توافق الاتصال التناظري المباشر مع شاشات Bently Nevada 3500/42M Proximitor Seismic Monitors، و 3500/40M Thrust Position Monitors، أو أنظمة Orbit 60.

ملاحظة التوافق الفني: على الرغم من التوافق مع الأنظمة الأقدم من سلسلة 7200 بحجم 11 مم/14 مم، فإن خلط المكونات من سلاسل مختلفة يؤثر على معايرة النظام. قم دائمًا بمعايرة مستشعر Proximitor الخاص بك لمجموعة طول الكابل والمسبار المستخدمة بالضبط.

إرشادات التثبيت

• التحقق من خلوص الخيط: تأكد من أن غلاف الخيط الداخلي يطابق مواصفات 5/8-18 UNF. قم بتنظيف أي زيت متبقي أو مركب مانع للتآكل من فتحة التركيب قبل تركيب المسبار.

• حساب الفجوة الميكانيكية الديناميكية: استخدم فولتميتر معاير لقياس جهد خرج Proximitor أثناء التعديل الميكانيكي. اضبط فجوة المسبار حتى يقرأ الجهد خط الأساس المستهدف (عادةً -10.0 VDC لنظام 11 مم في المنتصف).

• الالتزام بحدود العزم: تجنب الإفراط في الشد. أقصى عزم تركيب موصى به لمسبار الجسم الفولاذي 5/8-18 UNF في الهياكل الفولاذية القياسية هو 27 نيوتن متر (240 رطل بوصة).

• عزل التوصيلات المحورية: استخدم شريط سيليكون ذاتي اللصق متخصص أو مجموعات حماية موصل Bently Nevada عند التوصيل بين كابل المسبار وكابل التمديد لتجنب التأريض الكهربائي أو التلوث السائل.

• الحفاظ على نصف قطر الانحناء: تجنب الانحناءات الشديدة في الكابل المدرع. نصف قطر الانحناء الأدنى لخيار الكابل المدرع المرن هو 25.4 مم (1.0 بوصة) لمنع تلف الموصل الداخلي.

مزايا المنتج

• نطاق قياس خطي موسع: يوفر 4.0 مم من التتبع الخطي، وهو ضعف قدرة المسافة لنظام 8 مم.

• نسبة إشارة إلى ضوضاء عالية: دقة إشارة ممتازة على مسافات طويلة، مما يجعلها مثالية لتركيبات الآلات الكبيرة.

• درع ميكانيكي معزز: يحمي الغلاف المدرع المصنوع من الفولاذ المقاوم للصدأ من التآكل المادي والقطع والقرص في البيئات الصناعية القاسية.

• استقرار درجة الحرارة: أقل انحراف عبر نطاق واسع من درجات الحرارة (-51 درجة مئوية إلى +177 درجة مئوية) يضمن أداءً مستقرًا أثناء التغيرات الحرارية.

• توصيلات محورية سريعة القفل: تمنع الموصلات المطلية بالذهب الارتخاء العرضي الناتج عن اهتزاز الماكينة، مما يضمن نقل إشارة موثوقًا به.

معلومات الطلب

اللوجستيات والشحن

لحماية هذه المكونات الدقيقة أثناء النقل، تتبع جميع الشحنات معايير تغليف صناعية صارمة:

• تغليف صناعي مضاد للكهرباء الساكنة: تُلف المجسات في أكياس حماية من التفريغ الكهربائي (ESD) لحماية المكونات الكهربائية الداخلية من تراكم الكهرباء الساكنة أثناء المناولة.

• حاويات مقاومة للصدمات: تمنع علب الشحن الكرتونية الثقيلة مزدوجة الجدران مع حشوات رغوية مخصصة تشوه طرف مسبار 11 مم أو التواء قناة الكابل المدرع.

• تتبع عالمي: تتضمن كل حزمة ملصقات واضحة توضح الرقم التسلسلي ورقم الجزء وتفاصيل التكوين وجميع الوثائق التجارية لتخليص جمركي سريع.

الأسئلة المتكررة

• ما هو الفرق الجوهري بين مسبار 8 مم ومسبار 11 مم هذا؟

  يوفر مسبار 11 مم نطاقًا خطيًا أكبر يبلغ 4.0 مم (160 ميل)، بينما يدعم مسبار 8 مم القياسي 2.0 مم (80 ميل) فقط. وهذا يجعله مثاليًا للآلات ذات الحركة المحورية الكبيرة.

• هل يمكنني توصيل هذا المسبار مباشرة بشاشة 3500/42M دون جهاز إرسال وسيط؟

  لا. يتطلب مسبار التقارب مستشعر Proximitor 3300 XL 11 مم وسيطًا لتحويل تغيرات التيار الدوامي إلى إشارة جهد معايرة قبل التوصيل بالشاشة.

• ماذا يعني الخيار "-11" لتكوين هذا النموذج؟

  يعني الخيار -11 أن المسبار مزود بقناة مدرعة مرنة من الفولاذ المقاوم للصدأ فوق الكابل، كاملة مع موصلات محورية مصغرة قياسية.

• ما هو عزم التثبيت الصحيح لمسبار 5/8-18 UNF هذا؟

  أقصى عزم موصى به هو 27 نيوتن متر (240 رطل بوصة) لمنع التلف الهيكلي للجسم الملولب.

• هل هذا المسبار متوافق مع تركيبات 7200-series 11 مم الأقدم؟

  نعم، مسبار 3300 XL 11 مم متوافق ماديًا ويمكن أن يحل محل مكونات سلسلة 7200. ومع ذلك، يجب عليك التأكد من أن مستشعر Proximitor يطابق نوع النظام للمعايرة الدقيقة.

• كيف يؤثر تسرب السائل على موصل quick-loc؟

  يمكن أن يؤدي تسرب السائل إلى تغيير المعاوقة الكهربائية وتعطيل المعايرة. يساعد استخدام الخيار المدرع مع أغطية عزل الموصل في الحماية من تلوث الزيت أو الماء.

• هل يمكن تقصير أو قطع مسبار التقارب هذا في الموقع إذا كان طويلًا جدًا؟

  لا. طول الكابل جزء لا يتجزأ من دائرة التردد اللاسلكي المضبطة. سيؤدي قطع الكابل أو تعديله إلى إبطال معايرة المصنع والتسبب في أخطاء في القياس.

• ما هي المادة المستهدفة المستخدمة للمعايرة القياسية في المصنع؟

  تعاير Bently Nevada نظام 3300 XL 11 مم باستخدام فولاذ AISI 4140 كمادة مستهدفة افتراضية. ستتطلب المواد الأخرى عوامل معايرة مخصصة.
