نظرة عامة على المنتج

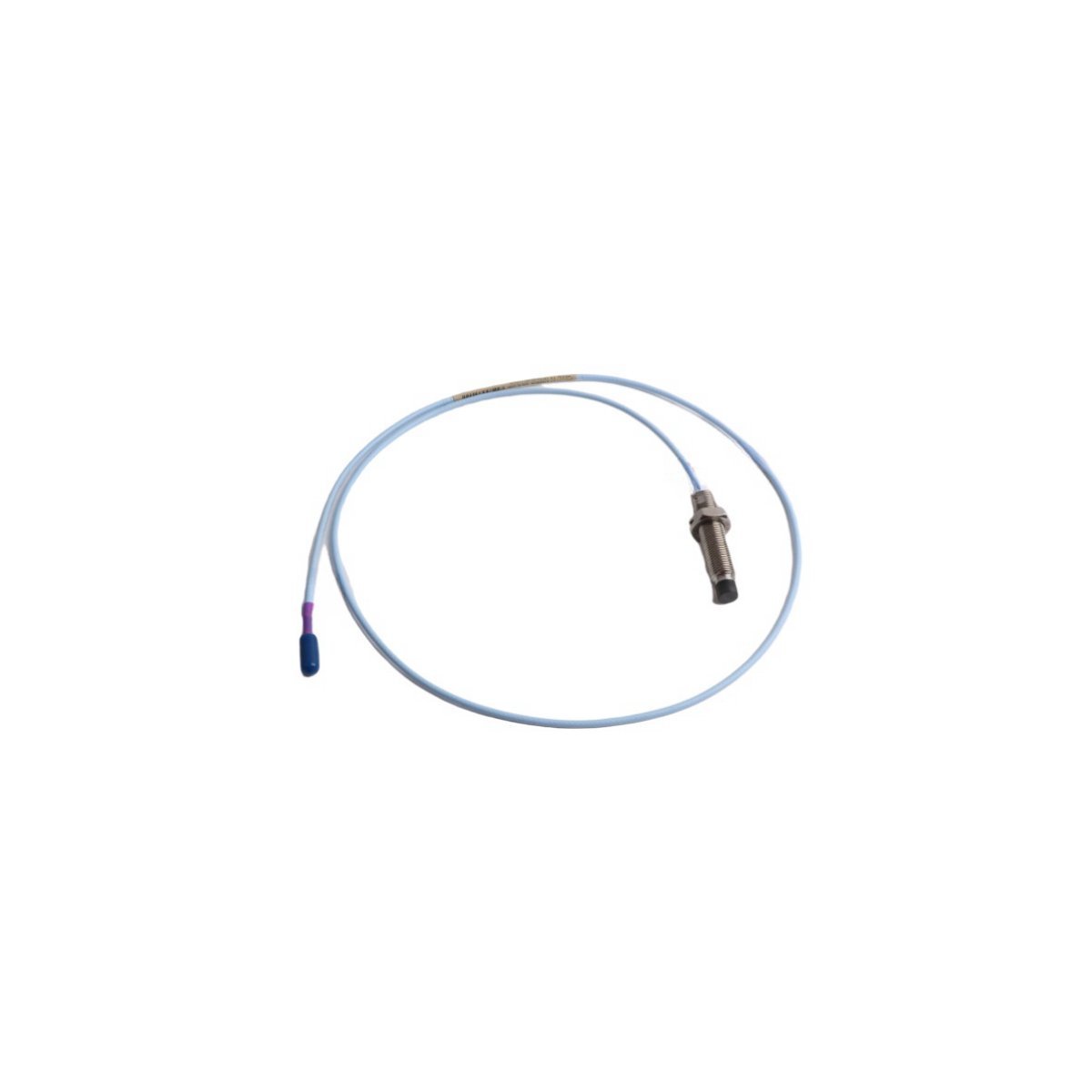

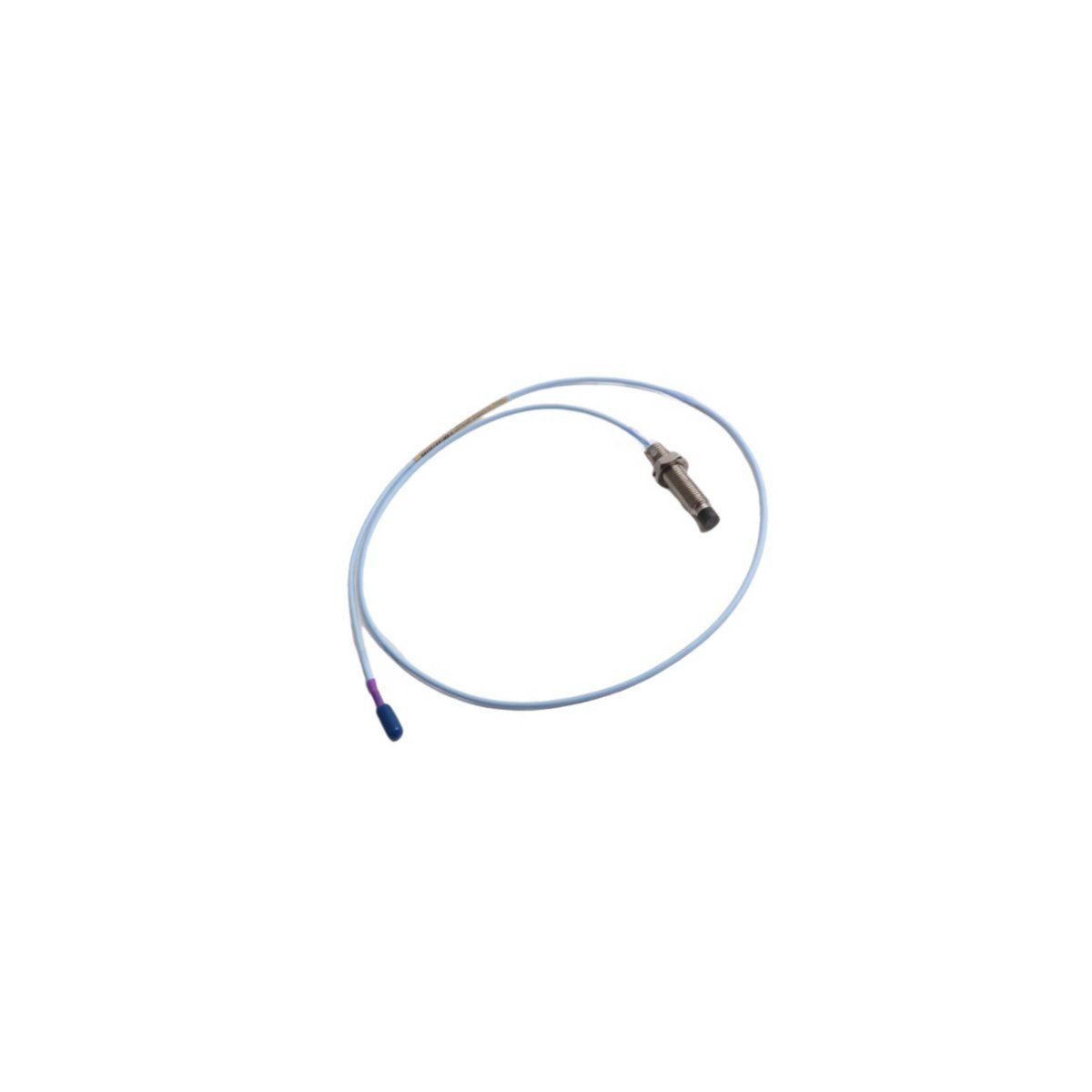

Bently Nevada 330703-000-060-10-02-00 هو كابل تمديد عالي الدقة من سلسلة 3300 XL مقاس 11 مم، مصمم خصيصًا لحماية الآلات الحيوية ومراقبة الاهتزازات. يعمل هذا التوصيل البيني عالي السلامة كرابط أساسي بين مسبار التقارب 3300 XL مقاس 11 مم ومستشعر التقارب (Proximitor Sensor). صُمم هذا الكابل للحفاظ على دقة الإشارة في البيئات الأكثر تطلبًا، وتتميز سلسلة 330703 بدرع متقدم للتخفيف من التداخل الكهرومغناطيسي، مما يضمن بقاء بيانات الإزاحة والاهتزاز دقيقة وخالية من الضوضاء. يعد هذا الكابل مكونًا أساسيًا لأجهزة مراقبة التوربينات (TSI)، حيث يوفر التغذية الراجعة الموثوقة اللازمة لمنع الأعطال الميكانيكية الكارثية في الأصول الدوارة عالية السرعة.

البنية المعمارية للأجهزة والمقاييس الميكانيكية

• تسمية المكون كابل تمديد تقارب 3300 XL مقاس 11 مم

• معرف الطراز 330703-000-060-10-02-00

• عائلة النظام سلسلة 3300 XL / TSI

• مادة الكابل كابل محوري معزول بمادة FEP

• الطول الكلي 6.0 أمتار (حوالي 19.7 قدم)

• سلامة الموصل موصلات محورية مصغرة مطلية بالذهب

• خيارات التدريع قياسي بدون تدريع من الفولاذ المقاوم للصدأ

• كتلة الوحدة 0.1 كجم

• الأبعاد المادية 2.5 سم × 2 سم × 124 سم (تكوين ملفوف)

• بلد المنشأ الولايات المتحدة الأمريكية

• تصنيف التعريفة (HS) 8537101190

النشر الصناعي والمرافق الوقائية

يُستخدم كابل التمديد هذا بشكل أساسي في القطاعات التي تتطلب فيها الآلات الدوارة ذات القيمة العالية - مثل التوربينات البخارية، والتوربينات الغازية، والضواغط الطاردة المركزية الكبيرة - مراقبة مستمرة للإزاحة الشعاعية والمحورية. ضمن رف مراقبة سلسلة Bently Nevada 3500، يضمن 330703-000-060-10-02-00 أن يحافظ نظام المحول على الطول الكهربائي المحدد المطلوب للمعايرة الدقيقة. تسمح بنيته القوية بتحمل التعرض لمواد التشحيم الصناعية والمناطق ذات درجات الحرارة المرتفعة دون تدهور الإشارة. من خلال توفير مسار منخفض المعاوقة للإشارة عالية التردد، يسمح لمشغلي المحطات باكتشاف التغيرات الدقيقة في موضع العمود، مما يسهل الصيانة التنبؤية ويحمي السلامة الهيكلية لأصول توليد الطاقة والبتروكيماويات.

الأسئلة الشائعة

س: هل كابل 330703 متوافق مع مجسات Bently Nevada القياسية 5 مم أو 8 مم؟

ج: لا، تمت معايرة كابل التمديد 330703 خصيصًا للاستخدام مع نظام مسبار التقارب 3300 XL مقاس 11 مم. سيؤدي خلط الكابلات من أقطار مسبار مختلفة إلى عوامل قياس غير صحيحة وقراءات اهتزاز غير دقيقة.

س: هل يؤثر طول هذا الكابل البالغ 6.0 أمتار على معايرة النظام الكهربائية؟

ج: نعم. تعتمد أنظمة التقارب Bently Nevada على الطول. يشير الرقم "060" في رقم الطراز إلى طول 6.0 متر، والذي يجب أن يتطابق مع تكوين مستشعر Proximitor Sensor الخاص بك لضمان أن يمثل جهد الخرج الفجوة المادية بدقة.

س: كيف تتعامل الموصلات مع الرطوبة والتلوث في الميدان؟

ج: تم تصميم الموصلات في 330703-000-060-10-02-00 لضمان موثوقية عالية، ولكن في البيئات ذات الرطوبة العالية أو رذاذ الزيت، يوصى بشدة باستخدام واقي الموصل أو مجموعة الحماية من العوامل الجوية للحفاظ على سلامة الإشارة على المدى الطويل.

س: هل يمكن تقصير هذا الكابل أو توصيله في الميدان إذا كان طويلاً جدًا؟

ج: لا يوصى بتوصيل أو قطع كابلات التقارب، لأن ذلك يغير الخصائص الكهربائية وسعة الخط المحوري. للحفاظ على دقة TSI، استخدم دائمًا الكابلات المنتهية في المصنع ذات الطول المحدد الصحيح.

س: ما هي فائدة عزل FEP المستخدم في كابل التمديد هذا؟

ج: يوفر FEP (فلوريد الإيثيلين بروبيلين) مقاومة كيميائية ممتازة واستقرارًا حراريًا عاليًا، مما يسمح للكابل بالبقاء مرنًا ومستقرًا كهربائيًا حتى عند توجيهه عبر قنوات ضيقة وساخنة بالقرب من محامل التوربينات.
