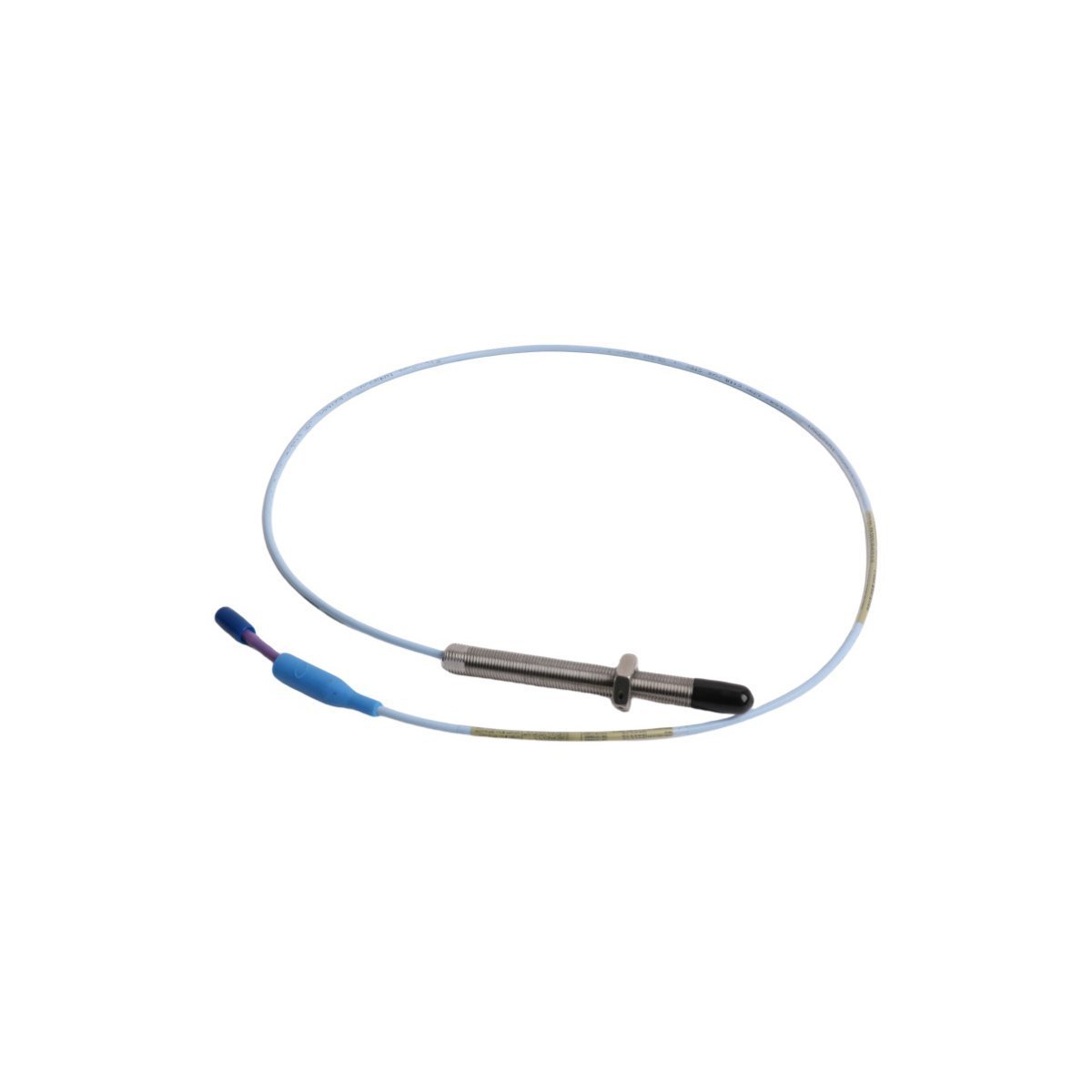

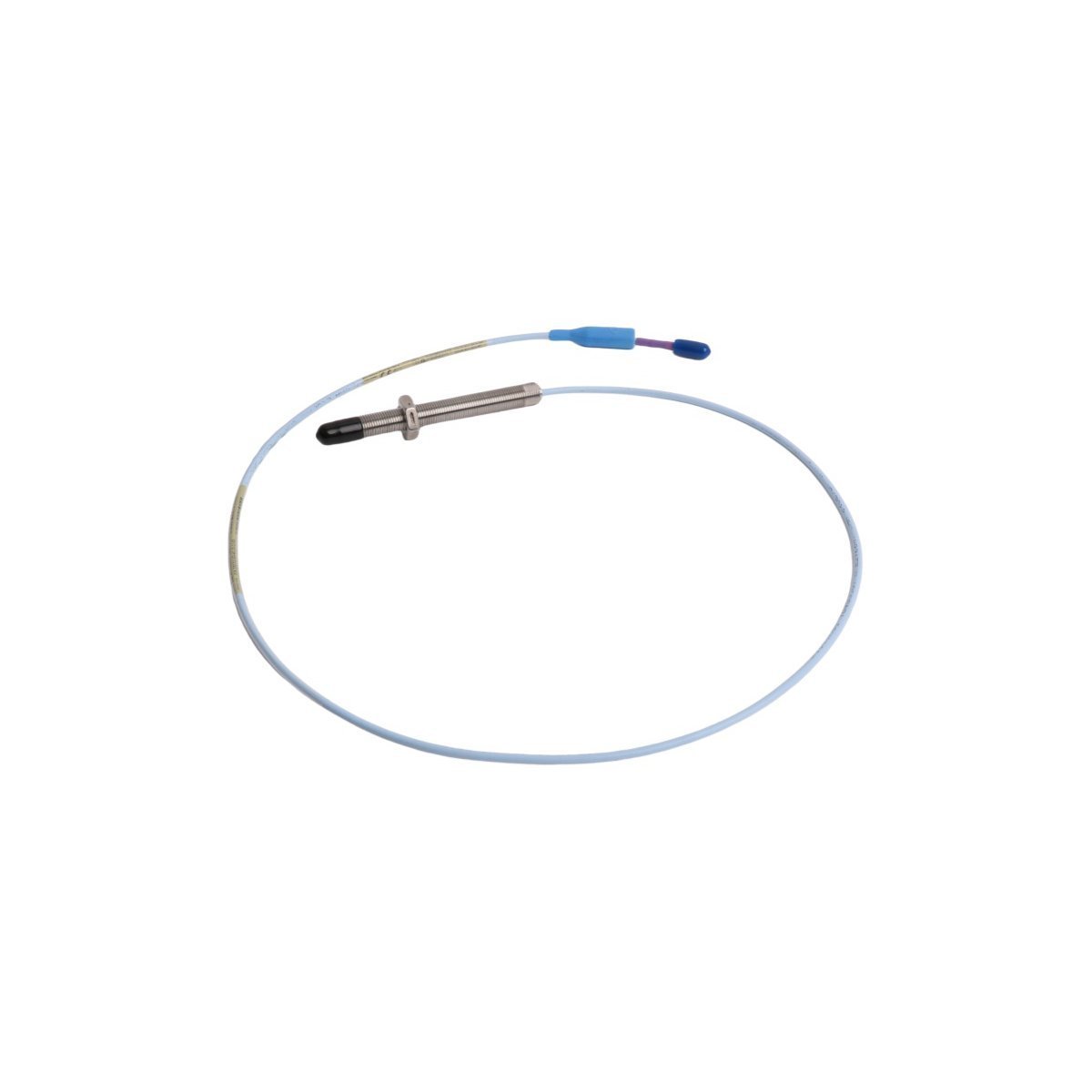

تم تكوين Bently Nevada 330701-00-050-10-12-05 (مسبار التقارب 330701) لقياس إزاحة العمود بدون تلامس وقياس الاهتزازات الديناميكية في قنوات حماية الآلات، ويوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. يُصدر الجهاز الملولب مقاس 11 مم حقول تيار دوامي عالية التردد لتتبع المسافات بالنسبة لسطح عمود محمل ذي طبقة سائلة، محولًا الانحرافات الميكانيكية إلى معلمة تناظرية يمكن قراءتها بواسطة وحدة مستشعر Proximitor المطابقة.

تفكيك الخيارات وترميز المرجع

• 330701: مسبار تقارب 3300 XL بحجم 11 مم، هيكل ملولب M14 × 1.5، بدون درع.

• -00: خيار طول الهيكل غير الملولب يحدد 0.0 مم.

• -050: خيار طول الهيكل الملولب يحدد 50 مم.

• -10: خيار الطول الإجمالي للنظام يحدد 1.0 متر (3.3 قدم).

• -12: خيار الموصل والكابل يحدد موصل ClickLoc متحد المحور مصغر مع عزل مقاوم للسوائل.

• -05: خيار موافقة الوكالة يحدد شهادات متعددة للمناطق الخطرة الدولية (ATEX، IECEx، CSA).

مواصفات الأجهزة

معايرة مسبار التيار الدوامي وديناميكيات الدوار

يعتمد التفاعل الهيكلي بين طرف الاستشعار M14 × 1.5 والهدف الدوار على تكوينات معايرة مسبار التيار الدوامي المستقرة. يتطلب إعداد الحلقة الميدانية تحديدًا ميكانيكيًا دقيقًا لتسجيل هدف التحقق من جهد الفجوة (-10 فولت تيار مستمر)، بما يتوافق مع نقطة المركز الهندسي لنطاق التتبع 4.0 مم. يحد التوزيع المكاني الصحيح من تشوه القياس أثناء أحداث ديناميكيات الدوار المعقدة مع ضمان قمع التداخل المناسب بين مسارات المستشعرات الشعاعية الموجودة داخل مقعد المحمل نفسه.

جرد حزمة المشتريات

• مسبار تقارب واحد (1) Bently Nevada 330701-00-050-10-12-05 11 مم

• جلبة عازلة واحدة (1) لموصل ClickLoc متحد المحور المصغر

• وثائق بروتوكول اختبار المصنع المباشر لتأكيد خطية المعايرة

إرشادات التركيب الميداني

• قم بلف جسم المسبار M14 × 1.5 في مجموعة الدعامة الداخلية، مع مراقبة عمق الإدخال الفعلي باستخدام حلقة مقياس الفولتميتر الرقمي الخارجي.

• تحقق من أن خرج مستشعر التقارب يسجل إحداثي التحقق من فجوة -10 فولت تيار مستمر القياسي قبل ربط الأقفال الرئيسية.

• شد صامولة القفل السداسية الرئيسية إلى أقصى عزم دوران محدد يبلغ 22.6 نيوتن متر لمنع تشوه السن أو الفشل الهيكلي الداخلي.

• حافظ على منطقة حدودية واضحة بحد أدنى 25 مم بالنسبة للهياكل المعدنية المجاورة للقضاء على تداخل الفجوة الجانبية الذي قد يغير مقاييس معامل المقياس من المصنع.

• قم بتوجيه خط الكابل المحوري المتكامل بطول 1.0 متر إلى شبكات القنوات الواقية المحددة، مع تثبيت دروع الكابل فقط في طرف تأريض رف الأجهزة الرئيسي للوجهة.

إطار العمل اللوجستي ومناولة البضائع

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، يتم التوجيه عبر مسارات الشحن الجوي الدولية الممتازة عبر DHL أو FEDEX أو UPS. يتم إغلاق كتل أجهزة المسبار السلبية داخل حواجز تغليف صناعية مضادة للكهرباء الساكنة ذات جدران سميكة وحاجز بخار الرطوبة لحماية واجهات ClickLoc الكهربائية المصغرة من تلوث السطح. تتميز صناديق الشحن الرئيسية بهيكل مموج مزدوج الجدران معزز ومجهز بهياكل رغوية ممتصة للصدمات مصبوبة خصيصًا للحفاظ على التفاوتات الفيزيائية الدقيقة للمصنع أثناء حلقات النقل الدولي.

الأسئلة الشائعة الهندسية الفنية

س: هل يمكن لمسبار التقارب هذا مقاس 11 مم أن يعمل بشكل موثوق عند توصيله مباشرة بمستشعر Proximitor 3300 XL مقاس 8 مم؟

ج: لا. يتمتع مسبار 3300 XL مقاس 11 مم بقطر طرف أوسع ومعاير لعامل مقياس 3.94 فولت/مم (100 مللي فولت/ميل) عبر نطاق 4.0 مم. توصيله بوحدة Proximitor 8 مم يبطل مصفوفة معايرة مسبار التيار الدوامي في المصنع ويؤدي إلى أخطاء قياس شديدة.

س: ما هو سلوك الخرج الذي يحدث إذا واجه خط الكابل المحوري الميداني دائرة مفتوحة أو قطعًا ماديًا؟

ج: تؤدي الدائرة المفتوحة أو الكابل المقطوع إلى انخفاض جهد الحلقة إلى جهد سالب عالٍ يقترب من سكة طاقة الإدخال (حوالي -21 فولت تيار مستمر). يفسر نظام مراقبة الآلات هذا الانخفاض في تشبع الجهد ويشير إلى حالة خطأ "غير موافق".

س: هل يمكن تعديل هذا المسبار بطول كلي 1.0 متر في الميدان ليتكيف مع تخطيطات القنوات القصيرة؟

ج: لا. يؤدي تقطيع أو تغيير الطول الفعلي للكابل المحوري إلى تغيير السعة الكلية والمقاومة للحلقة. يؤدي القيام بذلك إلى إبطال مصفوفة معايرة مسبار التيار الدوامي في المصنع، مما يجعل المعايرة الدقيقة مستحيلة ويسبب أخطاء جسيمة أثناء التحقق من جهد الفجوة.
