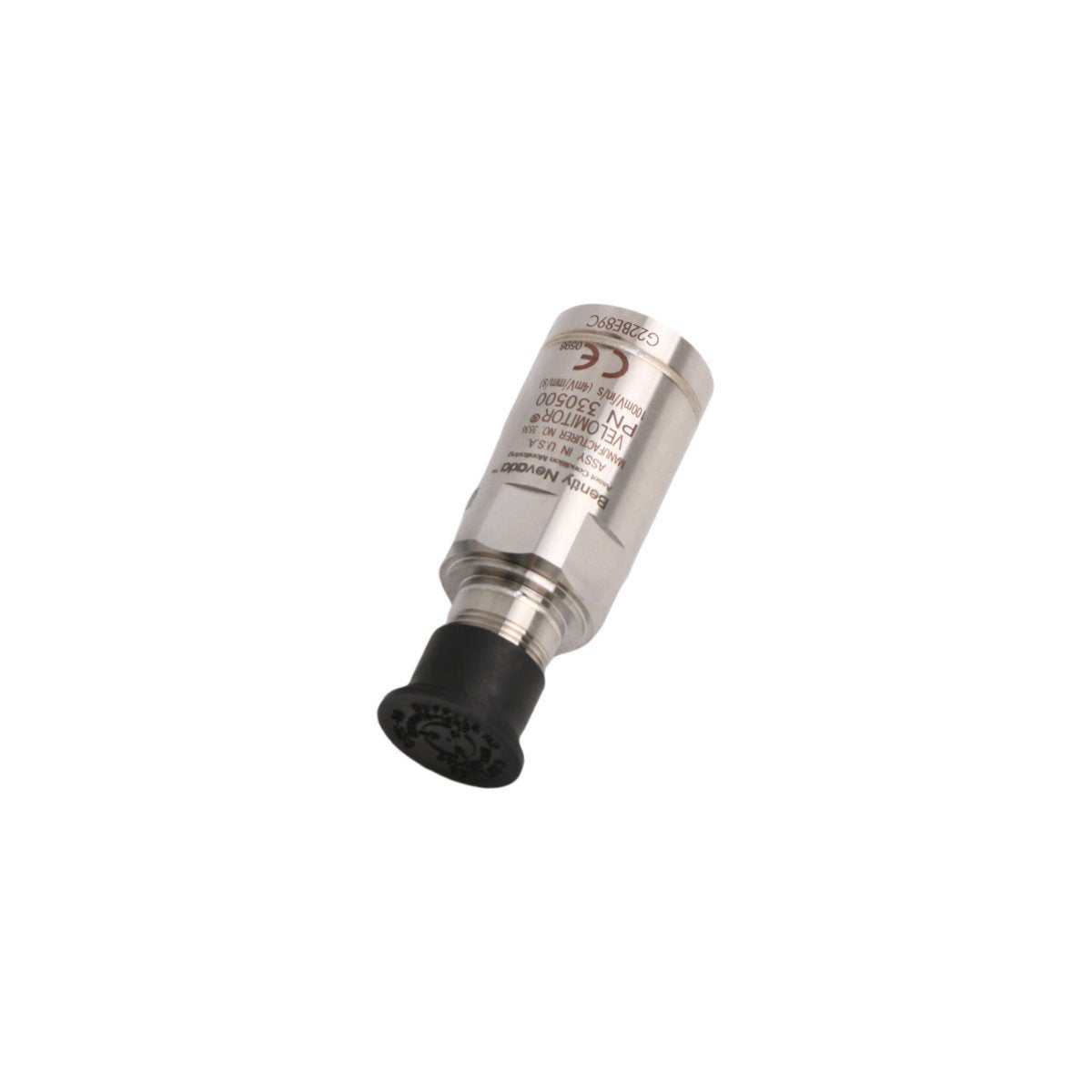

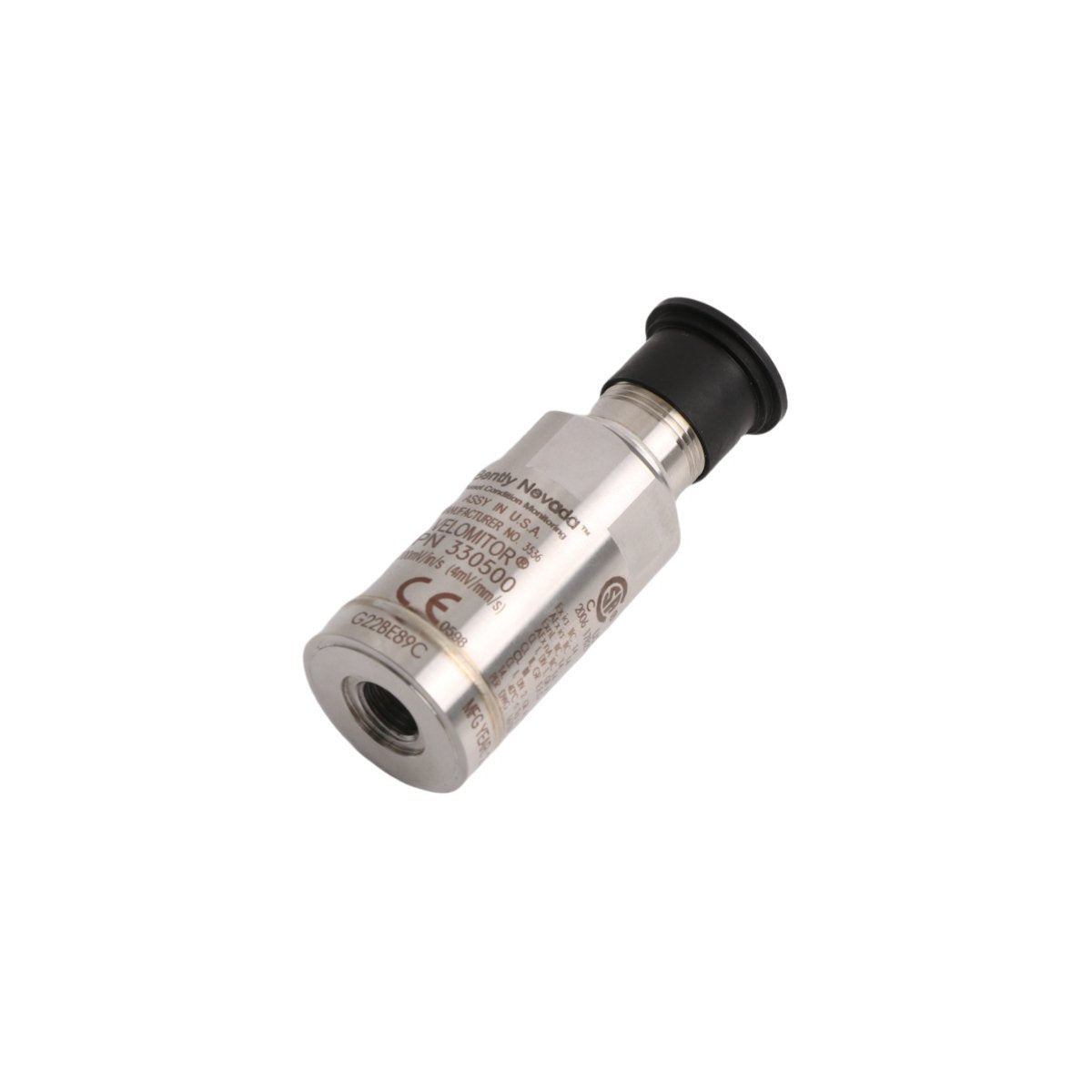

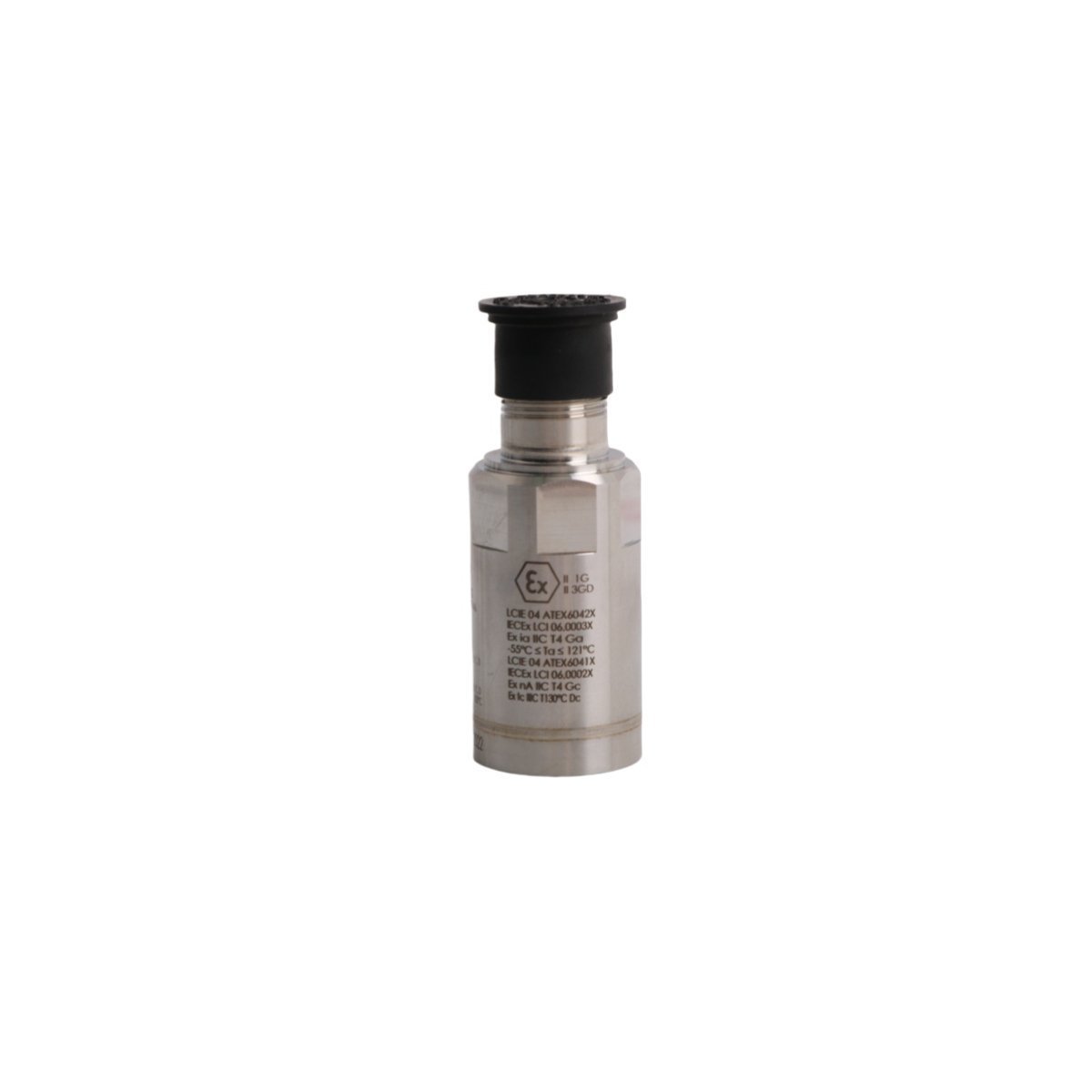

تم تكوين Bently Nevada 330500-00-04 (330500 مستشعر السرعة بيزو) لقياس سرعة اهتزاز الغلاف في أنظمة حماية التوربينات، ويوفر هذا المستشعر تنفيذًا ماديًا إلى كهربائيًا مباشرًا عن طريق تحويل الاهتزاز الهيكلي إلى إخراج جهد منخفض المعاوقة. يستخدم الجهاز بلورات بيزوكهربائية داخلية وإلكترونيات مضخم شحن متكاملة لتقديم شكل موجي تناظري مستمر يتناسب مع السرعة المطلقة لغطاء الآلة.

تسمية رقم الجزء

• النموذج الأساسي: 330500 (مستشعر السرعة بيزو)

• خيار سن التركيب (-00): 1/4-28 UNF للتثبيت العلوي، خيارات مسمار.

• خيار موافقة الوكالة (-04): اعتمادات متعددة (CSA، ATEX، IECEx) للمناطق الخطرة.

المعلمات الفنية

ديناميكية الدوار وسلامة الإشارة

يتصل 330500-00-04 مباشرة بشاشات Bently Nevada 3500/42M أو 3500/44M لتقييم ديناميكية الدوار من خلال معلمات اهتزاز الغلاف. لضمان قمع التداخل والقضاء على تداخل الضوضاء الكهربائية من الآلات الصناعية المحيطة، يستخدم تصميم المستشعر درع فاراداي داخليًا معزولًا. يتم عزل الغلاف كهربائيًا عن الإلكترونيات الداخلية لمنع الحلقات الأرضية. في مصفوفات مراقبة الهياكل حيث تتعامل معايرة مسبار التيارات الدوامة مع الحركة النسبية للعمود، يملأ عنصر السرعة الكهروإجهادي هذا المتجهات عالية التردد لاهتزاز الغلاف المطلق، مما ينفذ عزلًا دقيقًا للأعطال المتزامنة وغير المتزامنة.

التعبئة ومحتوى المجموعة

• 1 × مستشعر سرعة بيزو Bently Nevada 330500-00-04

• 1 × مسمار تثبيت من 1/4-28 إلى 1/4-28

• 1 × شهادة معايرة للتحقق من الحساسية وحدود التردد

• 1 × ورقة بيانات تعليمات التثبيت

التثبيت الميكانيكي وبروتوكولات التأريض

• إعداد السطح: قم بتصنيع سطح التركيب إلى مستوى مسطح يبلغ 0.03 مم أو أفضل مع تشطيب سطحي يبلغ 0.8 ميكرومتر Ra.

• مواصفات عزم الدوران: اربط المستشعر بعزم دوران يبلغ 4.5 نيوتن متر (40 بوصة-رطل) باستخدام مسمار التثبيت المرفق. يؤدي عزم الدوران غير الصحيح إلى تغيير استجابة الرنين عالية التردد.

• قيود الكابلات: استخدم كابلًا مزدوج الأسلاك ملتويًا ومحميًا (مثل Bently Nevada 9571 أو 46123). قم بتوجيه الكابلات عبر قنوات معدنية صلبة مؤرضة لتقليل الاهتزاز الميكانيكي والضوضاء الكهرومغناطيسية.

• تأريض الدرع: قم بإنهاء درع الكابل فقط عند طرف الشاشة (رف 3500). اترك الدرع عائمًا ومعزولًا عند طرف المستشعر لمنع تيارات الحلقة الأرضية.

الأسئلة الشائعة الفنية

• هل يمكن تبديل مستشعر 330500-00-04 أثناء تشغيل نظام المراقبة؟

  نعم. يمكن فصل المستشعر أو إعادة توصيله بقناة شاشة 3500/42M نشطة دون التسبب في تلف بطاقة القناة أو تعطيل حلقات المراقبة النشطة المجاورة.

• ما هو الحد الأدنى لجهد الانحياز المتوقع عند طرف الشاشة؟

  يعمل المستشعر بجهد انحياز اسمي يتراوح من 10 فولت تيار مستمر إلى 12 فولت تيار مستمر. يشير جهد الانحياز الذي ينخفض إلى أقل من 7 فولت تيار مستمر أو يرتفع فوق 16 فولت تيار مستمر إلى عطل في الأسلاك أو فشل عنصر المستشعر.

• كيف يتعامل 330500 مع حساسية المحور المتقاطع؟

  تقتصر حساسية المحور المتقاطع على أقل من 5 بالمائة من حساسية المحور الرئيسي، مما يمنع الاهتزازات الهيكلية المتعامدة من تشويه القياسات المحورية الأساسية.

• هل يلزم طاقة خارجية لـ 330500-00-04؟

  لا يلزم توصيل مصدر طاقة تيار مستمر خارجي مباشرة. يستمد المستشعر طاقته من مصدر التيار الثابت (2 إلى 10 مللي أمبير) الذي توفره بطاقة Bently Nevada المتصلة داخليًا.

• ما هو أقصى طول للكابل المدعوم بدون تدهور الإشارة؟

  يمكن للمستشعر تشغيل ما يصل إلى 305 أمتار من الكابلات المحمية المعتمدة إلى رف الشاشة دون التعرض لتوهين كبير عالي التردد أو تحول طور.

• كيف تؤثر درجات الحرارة القصوى على حساسية المستشعر؟

  يعوض مضخم الشحن الداخلي عن تغيرات درجة الحرارة، مما يحافظ على انحراف الحساسية ضمن +/-5 بالمائة عبر نطاق التشغيل المقدر بالكامل من -54 درجة مئوية إلى +121 درجة مئوية.

• هل يمكن لمستشعر السرعة هذا قياس المواضع الثابتة أو تيار مستمر مثل مسبار القرب؟

  لا. نظرًا لتصميمه الكهروإجهادي، لا يمكنه قياس الإزاحة الثابتة أو أحداث التردد الصفري. الحد الأدنى لتردد المعالجة الثابت هو 4.5 هرتز.

• ما هو اتجاه سن التركيب المطلوب للتشغيل الصحيح؟

  يمكن توجيه المستشعر بأي زاوية (رأسيًا أو أفقيًا أو مقلوبًا) دون التأثير على دقته، بشرط أن يتم ربطه بإحكام بالسطح المستهدف.
