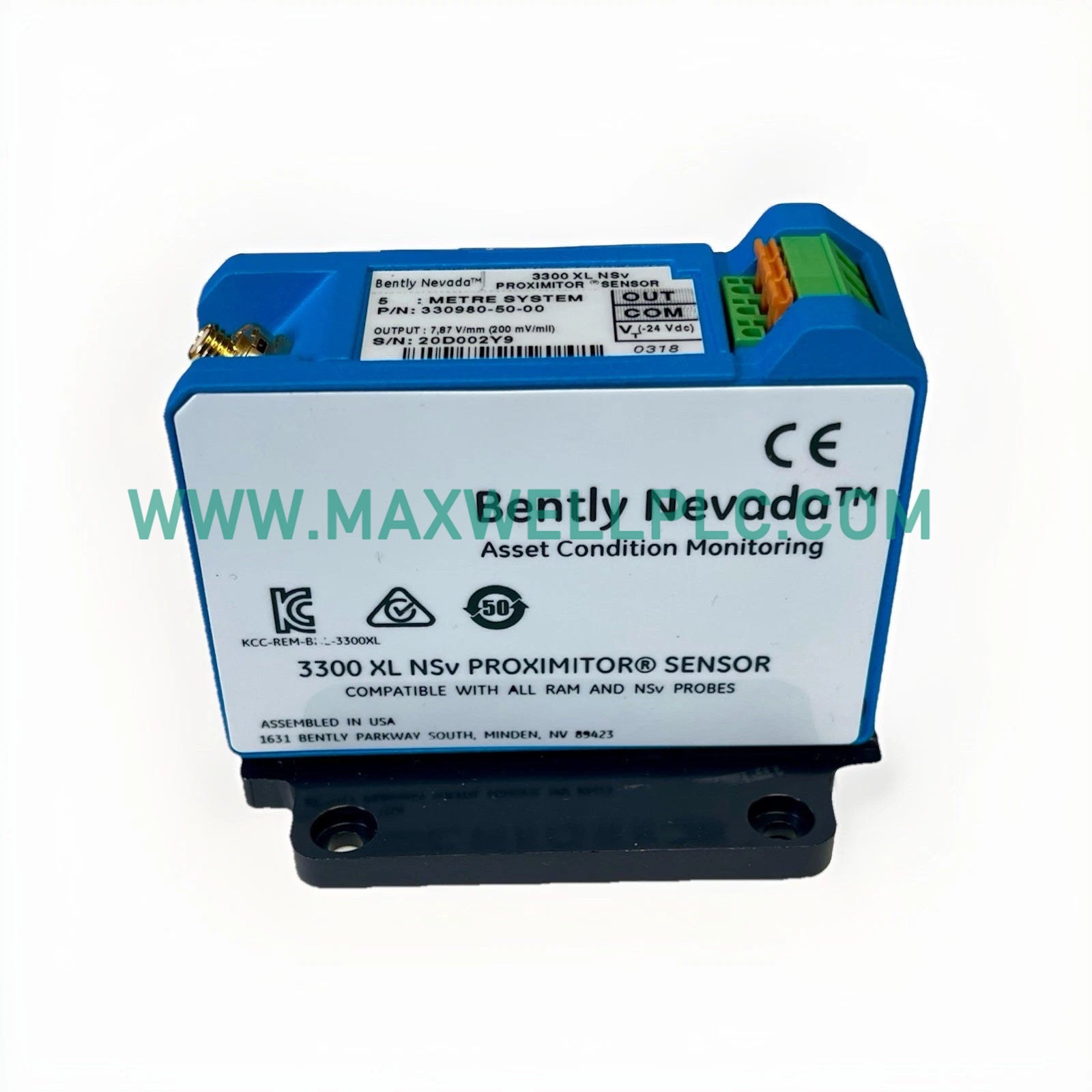

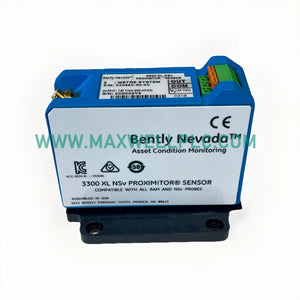

يعمل جهاز Bently Nevada 330180-X1-05 MOD:143416-42، والمُفهرس أيضًا باسم مستشعر التقارب 330180-X1-05، كمكون مادي مخصص لتكييف إشارة التيار الدوامي داخل أنظمة محولات Bently Nevada 3300 XL. يقوم الجهاز بتحويل التردد إلى جهد، ويحوّل التذبذب عالي التردد من المسبار إلى إشارة خرج DC متناسبة تُستخدم لمراقبة اهتزاز العمود وموقعه.

تفكيك اللاحقة ومصفوفة التكوين

يشير الرمز 330180-X1-05 إلى طول النظام التشغيلي ومعايير الاعتماد:

• X1: تكوين طول النظام (11 = 1.0 متر، 51 = 5.0 متر، 91 = 9.0 متر).

• 05: تصنيف موافقة الوكالة (CSA، ATEX، IECEx).

• MOD:143416-42: معرّف تعديل المصنع المحدد لمتطلبات الدوائر الداخلية أو التصفية.

مواصفات الجهاز

المراقبة الميكانيكية وسلامة الإشارة

يتم معايرة مستشعر التقارب 3300 XL للحفاظ على الخطية ضمن حلقة المحول من خلال قياس مسبار التيار الدوامي بدقة. يتطلب الأداء الأمثل للمراقبة هدفًا للجهد الفجوي يبلغ -10 VDC عندما يكون المسبار في النطاق الخطي. لضمان تحليل ديناميكا الدوار بدقة، يجب الحفاظ على مسارات الإشارة بنزاهة عالية لتجنب التداخل. يتم تحقيق قمع التداخل عن طريق فصل كابلات المستشعر عن خطوط الطاقة عالية التردد أو عالية الجهد. يعد الحفاظ على هذا الفصل ضروريًا لمنع تشوه الإشارة، مما قد يؤدي إلى بيانات مدارية غير دقيقة أو إشارات خاطئة في موضع خط محور العمود.

معلومات الطلب

• مستشعر التقارب 330180-X1-05

• أدلة التركيب الفنية

• وثائق الامتثال للوكالة

إرشادات التركيب الميداني

• التركيب: يجب تركيب مستشعر التقارب على سكة DIN مؤرضة أو سطح غير موصل لمنع حلقات التأريض.

• الأسلاك: قم بتوصيل خطوط الإشارة بواجهة المراقبة باستخدام كبلات مجدولة محمية لتقليل ضوضاء RFI/EMI.

• التوصيلات: تأكد من أن جميع التوصيلات المحورية مثبتة بالكامل باستخدام القوة اليدوية؛ يمكن أن يؤدي استخدام الأدوات إلى تلف مجهري لدبابيس الموصل، مما يؤدي إلى عدم تطابق معاوقة الإشارة.

• الإدارة الحرارية: اسمح بتدفق الهواء المحيط حول المستشعر للحفاظ على درجة حرارة التشغيل الداخلية ضمن النطاق المحدد.

معلومات التسليم

• وقت التسليم: 2-7 أيام عند الانتهاء من الدفع.

• يتم الشحن عبر DHL/FEDEX/UPS.

• يتم إغلاق المكونات في عبوات صناعية مضادة للكهرباء الساكنة لمنع التلف الناتج عن التفريغ الكهروستاتيكي والصدمات أثناء النقل.

الأسئلة الشائعة

• ما هي المواد المستهدفة المدعومة؟ يتم معايرة المستشعر مسبقًا لصلب AISI 4140. إذا كانت المادة المستهدفة تختلف في النفاذية المغناطيسية أو التوصيل الكهربائي، فيجب إعادة معايرة عامل قياس النظام للحفاظ على إخراج خطي.

• ما هي حساسية المسبار؟ يوفر نظام 3300 XL، باستخدام مستشعر التقارب، حساسية خطية قياسية تبلغ 7.87 فولت/مم (200 ملي فولت/ميل) على مدار نطاق التشغيل.

• كم مرة يجب التحقق من المعايرة؟ يوصى بالتحقق من المعايرة سنويًا أو بعد أي صيانة ميكانيكية للجهاز الخاضع للمراقبة لضمان عدم وجود انحراف في جهد الفجوة أو الحساسية.

• هل يمكن للمسبار العمل في البيئات الخطرة؟ تم تصميم هذا النموذج للعمل في البيئات الخطرة عند تركيبه مع حواجز السلامة الجوهرية المعتمدة ووفقًا لرسومات التحكم الخاصة بالنظام.

• ما هي كابلات التمديد المتوافقة؟ يجب استخدام كابلات التمديد Bently Nevada 3300 XL فقط. يجب أن يتطابق الطول الإجمالي للنظام (المسبار + الكابل + المستشعر) مع الطول المعاير لمنع التوهين الناتج عن المعاوقة.

• ما الذي يسبب جهد فجوة غير مستقر؟ ينتج الجهد المستمر غير المستقر عادةً عن موصلات الكابلات السائبة، أو التلف في درع الكابل المحوري، أو الانحراف الميكانيكي الزائد على العمود الدوار المرصود.

• كيف يتم اختبار سلامة المسبار؟ يتم التحقق من السلامة عن طريق قياس جهد الفجوة المستمر عند لوحة التوصيل الخلفية للشاشة واستخدام مجموعة معايرة المسبار لاختبار استجابة الإخراج الكاملة.

• ما هو العمر الافتراضي المتوقع؟ يتم تحديد العمر الافتراضي من خلال دورة العمل البيئية. في ظل ظروف التشغيل القياسية، تم تصميم المكون لتحقيق موثوقية طويلة الأجل في دورات المراقبة المستمرة.
