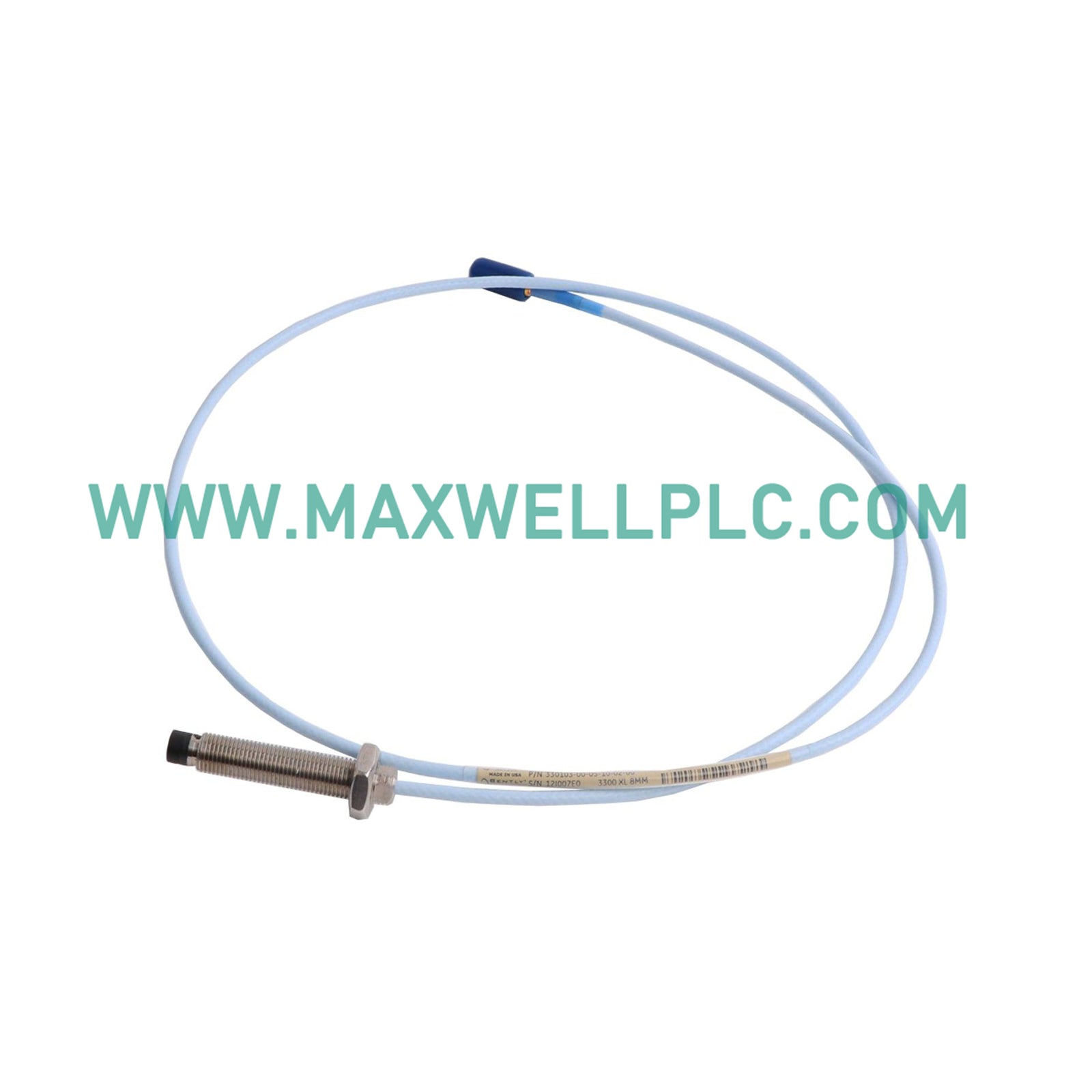

يعمل مسبار التقارب Bently Nevada 330173-00-02-10-02-05، والمُفهرس أيضًا باسم مسبار التقارب 330173، كأحد مكونات الأجهزة المخصصة لقياس الإزاحة بدون تلامس ضمن منصات السلسلة 3300. تُنشئ الأجهزة مجالًا كهرومغناطيسيًا عالي التردد عبر تكوين طرفها البالغ 5 ملم لمراقبة الاختلافات في التقارب بالنسبة لسطح الهدف الموصل، وتحويل حركة العمود الميكانيكية مباشرةً إلى حلقات تغذية رجعية بجهد تناظري.

توضيح خيارات اللاحقة

• 330173: المعرف الأساسي لحلقة نظام مسبار التقارب 3300 بحجم 5 مم (خيط متري M8 × 1، بدون درع).
• 00: خيار طول غير مُلولب يحدد 0.0 مم.
• 02: خيار طول الغلاف الكلي يحدد حد الإسكان الفعلي بـ 20 مم.
• 10: خيار الطول الكلي يحدد خط كابل قياسي متكامل بطول 1.0 متر (3.3 قدم).
• 02: خيار الموصل الذي يحدد تصميم موصل ClickLoc متحد المحور مصغر.
• 05: تكوين موافقة الوكالة الذي يختار مصفوفات شهادات دولية متعددة (بما في ذلك CSA وATEX وIECEx).

مواصفات الأجهزة

المراقبة الميكانيكية وخصائص TSI

تعتمد سلامة الإشارة المستمرة عبر تجميع 1.0 متر على معاملات قياس مسبار التيار الدوامي المحددة، مع الحفاظ على الخطية على مساحة طرف المستشعر. تستخدم إجراءات التحقق الميداني معايير التحقق من جهد الفجوة الثابت (أهداف -10 VDC) لتأكيد الوضع الكهربائي الصحيح ضمن نطاق التشغيل الخطي. يضمن هذا الاتصال ذو المعاوقة المنخفضة نقل التقلبات السريعة في التردد المرتبطة بديناميكيات الدوار عالية السرعة، بينما تحافظ خصائص الحماية المحورية الداخلية على عوامل أمان عالية لقمع التداخل داخل منشآت متعددة المجسات عالية الكثافة.

معلومات الطلب

• وحدة مسبار تقارب 1 × 330173-00-02-10-02-05
• 1 × غلاف عازل طرفي متحد المحور مصغر

إرشادات التركيب الميداني

تثبيت الخيط والمحاذاة المادية

• قم بتثبيت غلاف المستشعر M8 x 1 بسلاسة في واجهة حامل الجهاز، مع التأكد من وجود 5 خيوط كاملة على الأقل لتحمل قوى اهتزاز الجهاز الهيكلية.
• اضبط فجوة التركيب بالنسبة للعمود المستهدف حتى تسجل أجهزة المراقبة جهد الانحياز الساكن المعاير قبل شد صامولة القفل.

توجيه الكابل وإنهاء الدرع

• قم بتوجيه الكابل المرن غير المدرع بطول 1.0 متر عبر قنوات مخصصة للأجهزة ذات الجهد المنخفض، مع التأكد من أن جميع الانحناءات تحترم قيود الحد الأدنى القياسية لنصف القطر.
• قم بتوصيل عنصر الدرع المحوري الخارجي بشكل صارم في مستوى الأرض المشترك للرف الوجهة للتخلص من حلقات الضوضاء الكهربائية المحتملة.

الأسئلة المتكررة

• هل فصل حلقة المحول المحوري هذه "على الساخن" آمن أثناء تشغيل النظام؟

  نعم، يسمح تكوين حلقة الأجهزة بالاستبدال "على الساخن" أو التحقق من المعايرة دون التسبب في تلف المكونات أو حدوث أخطاء في أجهزة المراقبة.

• كيف يؤثر قطر الطرف البالغ 5 ملم على أداء قياس مسبار التيار الدوامي القياسي؟

  يركز الطرف البالغ 5 ملم غلاف المجال الكهرومغناطيسي، مما يوفر قياسًا دقيقًا على نافذة إزاحة أضيق مقارنةً بتكوينات المجسات الأكبر بحجم 8 ملم أو 25 ملم.

• ما المشكلة التي تحدث إذا غيرت التعديلات الميدانية مسار الكابل المعاير بطول 1.0 متر؟

  يؤدي قطع أو توصيل الخط المحوري إلى تغيير المعاوقة الكلية ومعلمات السعة المعايرة، مما يؤدي إلى انحراف ضبط النظام والتسبب في أخطاء قياس تتبع الإشارة.

• ما هو أقصى حد حراري آمن لتجميع جسم مسبار التقارب هذا؟

  يحافظ الغلاف عالي الحرارة والمكونات الأساسية على خصائص التتبع الكهربائية والميكانيكية المقدرة حتى حد تشغيل يبلغ +177 درجة مئوية.

• كيف يتم تحسين قمع التداخل عند نشر عدة مجسات 5 مم معًا؟

  يجب على مهندسي الميدان فرض مسافة خلوص أدنى على المحور المتقاطع بين أطراف المستشعرات المتجاورة لمنع مجالاتها المغناطيسية عالية التردد من التسرب إلى بعضها البعض.

• هل يتطلب هذا المسبار توصيل مباشر بجهد تشغيل تيار مستمر خارجي؟

  لا، هذا المحول سلبي تمامًا، ويتلقى إشارة تحفيز التردد اللاسلكي الخام عالية التردد مباشرةً من وحدة Proximitor من سلسلة 3300 المتصلة.

• ما هو الفشل الميكانيكي الذي يحدث إذا تم تثبيت الغلاف بأقل من 5 خيوط تثبيت؟

  يسمح التثبيت غير الكافي للخيوط للاهتزازات الهيكلية بفك التجميع، مما يؤدي إلى انحراف معايرة الفجوة أو تلف خطير في خيوط التثبيت الميكانيكية.

• كيف يتم استخدام معلمة الأهداف -10 VDC أثناء إجراءات التحقق من جهد الفجوة الميدانية؟

  يقوم الفنيون بقياس جهد التحيز DC هذا للتحقق من أن الفجوة الهوائية المادية تضع وجه المسبار بدقة في مركز نافذة المعايرة الخطية.
