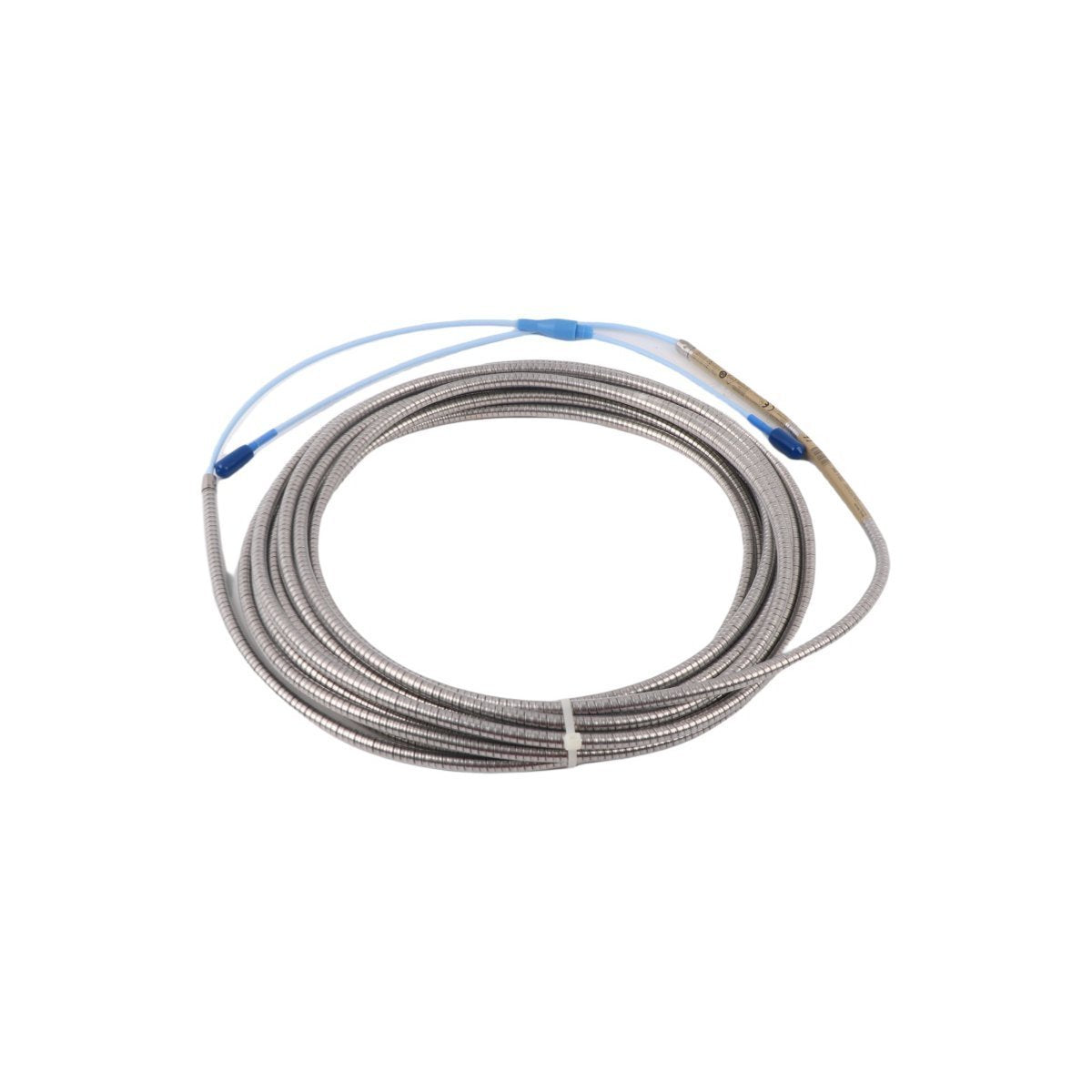

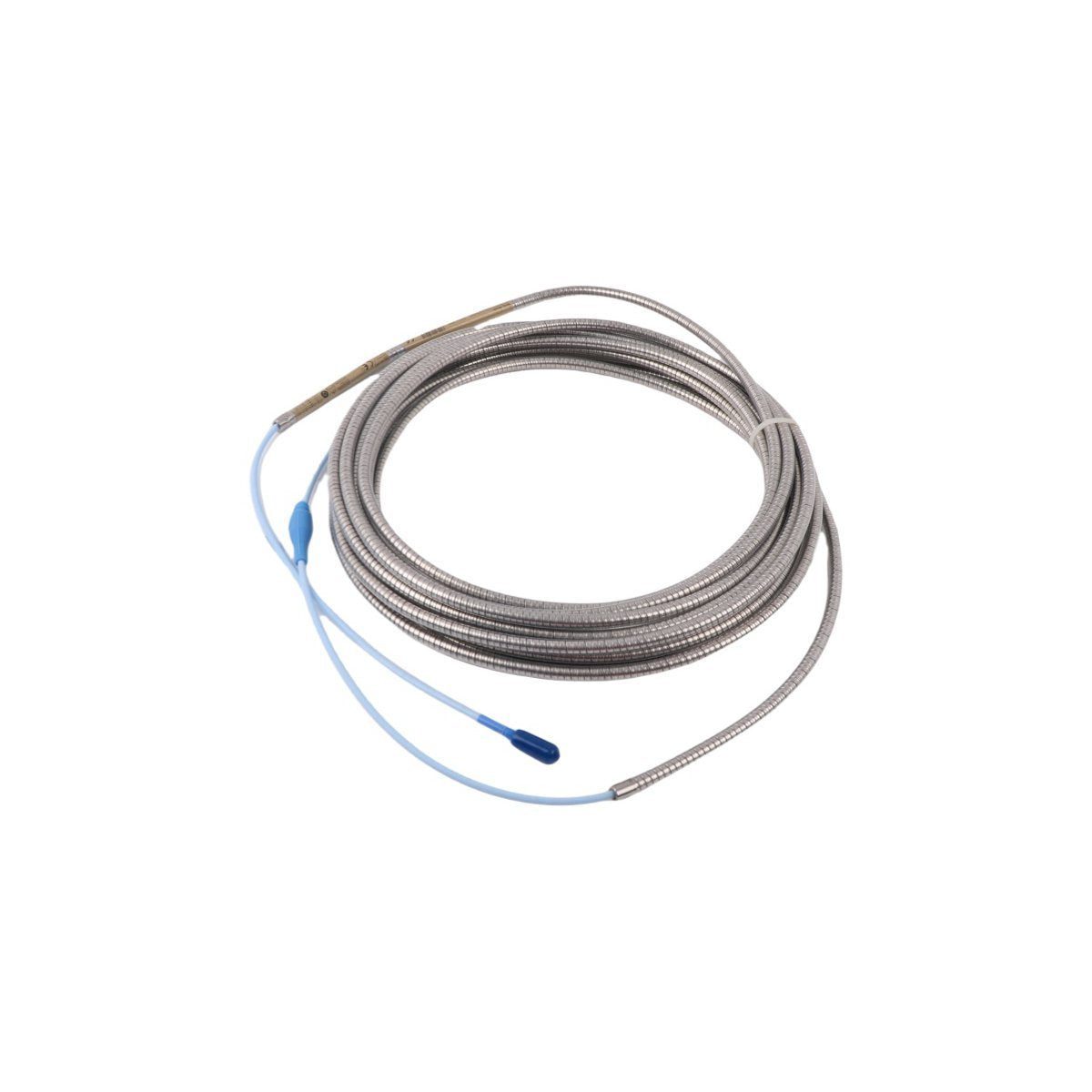

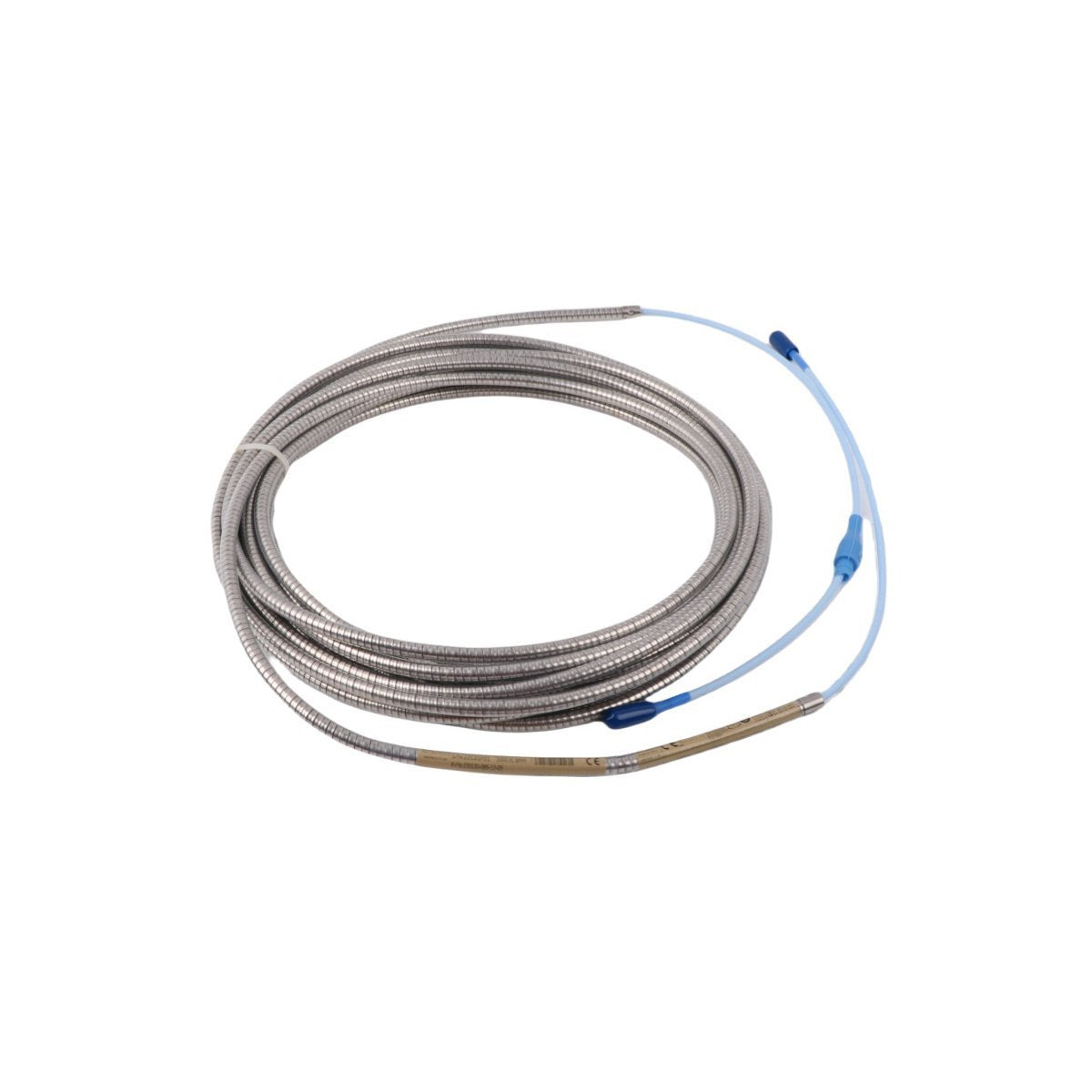

تم تكوين كابل التمديد Bently Nevada 330130-085-13-CN (كابل التمديد القياسي 330130) ليناسب أطوالاً كهربائية محددة في شبكات حماية الآلات، ويوفر تنفيذاً فيزيائياً/كهربائياً مباشراً. يربط التجميع المحوري مسبار تقارب 8 مم بمستشعر Proximitor 3300 XL، مع الحفاظ على حدود مقاومة الحلقة المطلوبة لنقل إشارات إزاحة تيار الدوامة عالية التردد إلى الرف المركزي للمعالجة.

تفسير تسمية النموذج

• 330130: كابل تمديد قياسي 3300 XL

• -085: خيار طول الكابل (8.5 متر / 27.9 قدم)

• -13: خيار الموصل والكابل (درع من الفولاذ المقاوم للصدأ مع واقي للموصل)

• -CN: خيار موافقة الوكالة (شهادة China RoHS وشهادة المناطق الخطرة المحلية)

المعلمات الأبعاد والكهربائية

قياس مسبار تيار الدوامة وضبط الحلقة

يؤثر الجهاز بشكل مباشر على قياس مسبار تيار الدوامة من خلال إدخال حمولة سعوية وحثية ثابتة إلى دائرة مذبذب التردد اللاسلكي. لتحقيق مطابقة صحيحة للتحقق من جهد الفجوة الذي يطابق خط الأساس -10 VDC في المركز المادي، يجب أن يبلغ إجمالي طول النظام المادي (المسبار بالإضافة إلى كابل التمديد) 9.0 أمتار بدقة عند إقرانه بمسبار 0.5 متر، أو 10.0 أمتار إذا تم تحديده بواسطة ضبط نظام بديل. يحافظ التركيب الصحيح على قمع صارم للحديث المتبادل عن طريق حماية الموصل الأساسي داخل غلاف معدني مضفر محاط بدرع من الفولاذ المقاوم للصدأ، مما يمنع تداخل المجالات الكهرومغناطيسية من قنوات مراقبة ديناميكيات الدوار المجاورة من إدخال ضوضاء الإشارة.

مخزون حزمة المشتريات

• 1 × كابل تمديد مدرع Bently Nevada 330130-085-13-CN

• 1 × واقي موصل محوري مدمج (مثبت مسبقًا)

• 1 × فحص فني وسجل بيانات الاستمرارية

مواصفات التوجيه والاتصال الميداني

يتطلب التركيب المادي الالتزام الصارم بحدود الانحناء وبروتوكولات التأريض لحماية نقل الإشارة.

1. وجّه طول الكابل المدرع من صندوق وصلة مسبار التقارب إلى حاوية Proximitor باستخدام قنوات مادية مخصصة أو شبكات صواني.

2. حافظ على نصف قطر انحناء لا يقل عن 25.4 مم على طول مسار الكابل لتجنب كسر طبقات الحماية المحورية الداخلية.

3. صل موصلات ClickLoc المحورية المصغرة عن طريق دفع ولف الأطراف الطرفية معًا حتى تستقر بالكامل. مرر واقي الموصل المثبت مسبقًا فوق الوصلة للقضاء على دخول الرطوبة.

4. اعزل درع كابل التمديد عن المعادن الهيكلية للآلة. يجب أن يظل درع النظام معزولًا عن الأرض حتى نقطة إنهاءه داخل غلاف مستشعر Proximitor.

إطار اللوجستيات والتعبئة والتغليف

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، باستخدام خدمات الشحن السريع بما في ذلك DHL وFEDEX وUPS. تستخدم جميع الشحنات عبوات صناعية مانعة للكهرباء الساكنة ومبطنة داخلية مخصصة لإزالة الإجهاد البدني والحفاظ على الخصائص الميكانيكية أثناء النقل الدولي.

الأسئلة الشائعة حول أداء المكونات

س: هل يمكن قطع أو توصيل كابل تمديد 330130-085 ليناسب مسافات الحاوية المحلية؟

ج: لا. يتطابق طول كابل التمديد بدقة لتوفير السعة المحددة المطلوبة لقياس مسبار تيار الدوامة في المصنع. يؤدي قطع أو توصيل الكابل إلى تغيير الطول الكهربائي، مما يجعل التحقق من جهد الفجوة عند -10 VDC مستحيلاً ويسبب انجرافًا شديدًا في المعايرة عبر النطاق الخطي.

س: هل كابل التمديد هذا متوافق مع مجسات التقارب القديمة غير XL من سلسلة 3300 بحجم 8 مم؟

ج: نعم. يتوافق كابل التمديد 3300 XL مادياً وكهربائياً مع مجسات 8 مم ومستشعرات Proximitor من سلسلة 3300 القياسية. ومع ذلك، قد يؤدي خلط المكونات إلى تحديد مواصفات النظام لدرجة الحرارة والخطية للجهاز القديم.

س: هل يؤدي التبديل السريع لكابل التمديد إلى إتلاف قنوات الرف 3500 المرتبطة؟

ج: لا. يعد فصل الكابل بينما يكون النظام قيد التشغيل عملية آمنة في الميدان لأن الكابل لا يحتوي على مكونات إلكترونية نشطة. سيبلغ وحدة المراقبة على الفور عن خطأ محول الطاقة (حالة غير موافق) بسبب حلقة الدائرة المفتوحة، ولكن لا يحدث أي تدهور في الجهاز.
