نظرة عامة على المنتج

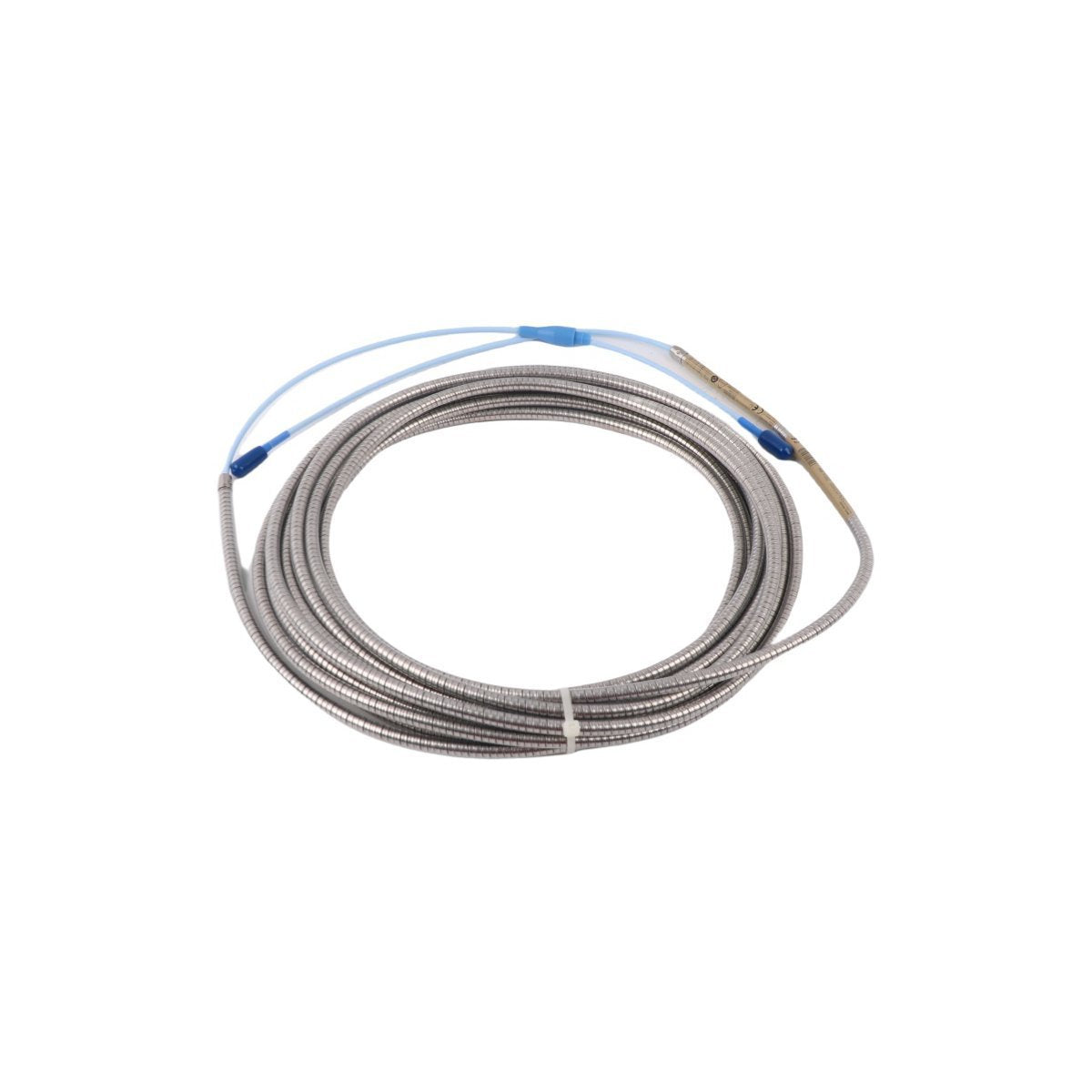

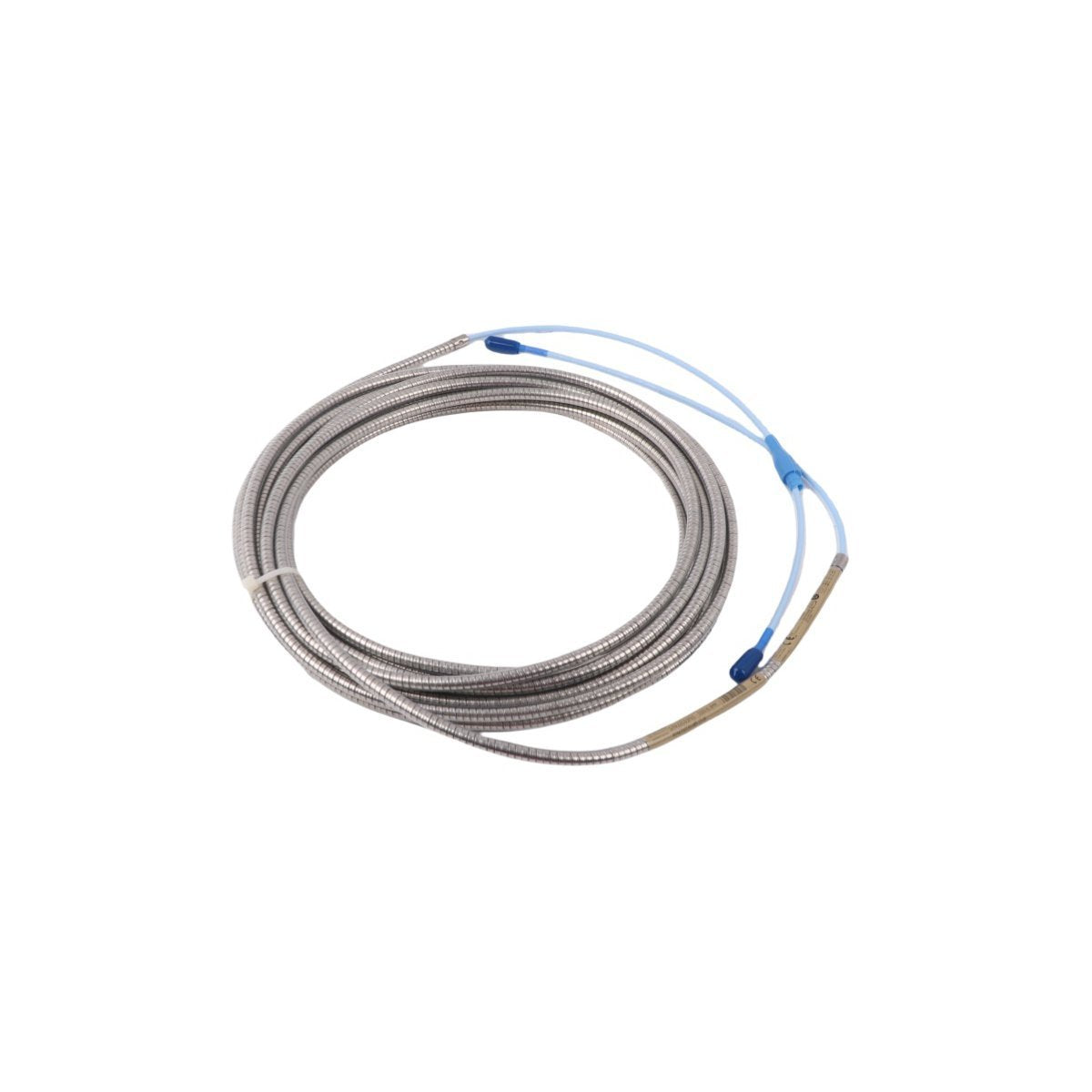

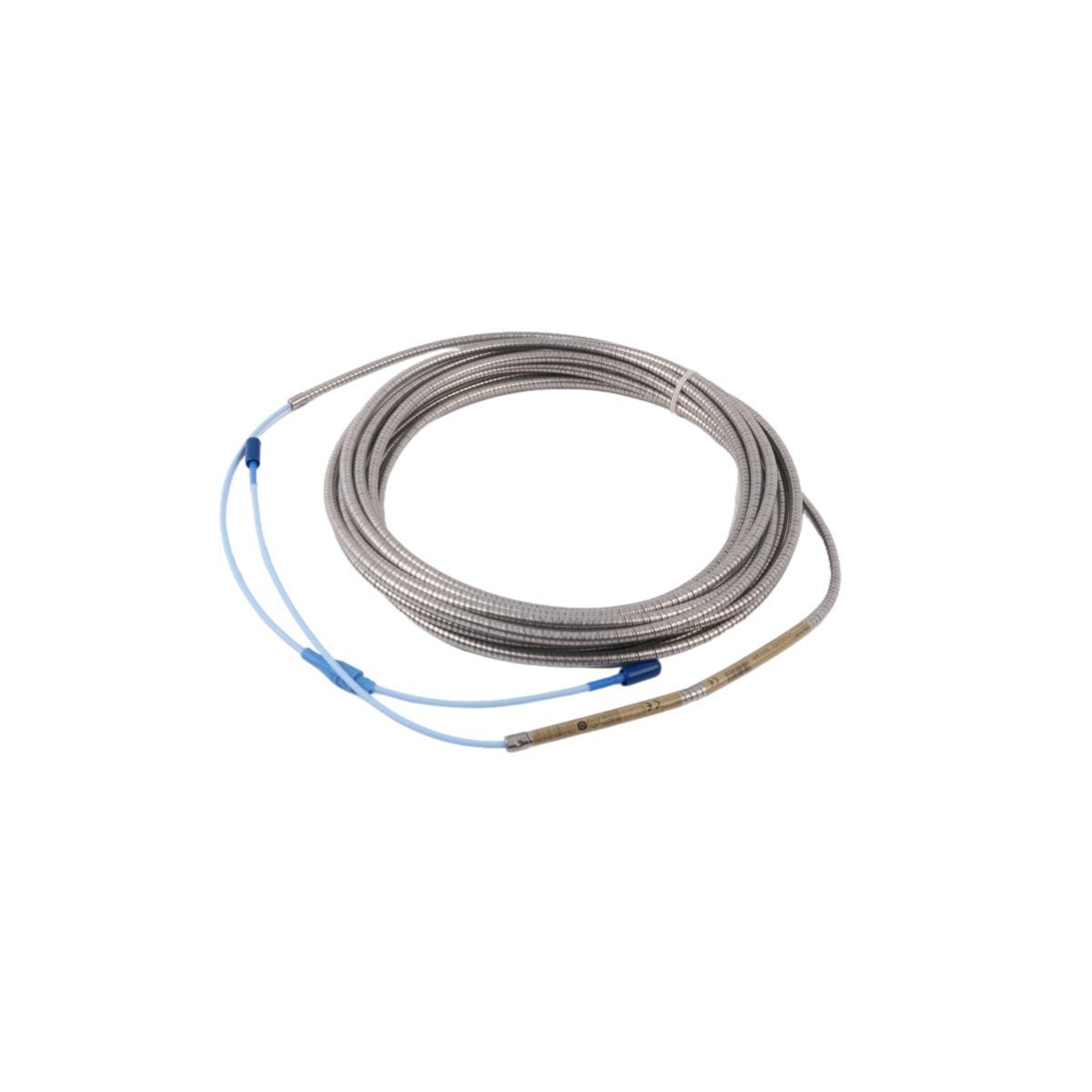

يعد الكابل 330130-085-12-05 من Bently Nevada كابل تمديد بالغ الأهمية، ومصمم خصيصًا لنظام محول القرب 3300 XL بحجم 8 مم. في عالم حماية الآلات التوربينية ومراقبة الاهتزازات، تُعد سلامة مسار الإشارة من رأس المسبار إلى مستشعر Proximitor أمرًا غير قابل للتفاوض. يضمن كابل التمديد المحوري عالي الجودة هذا أن إشارات الجهد الدقيقة عالية التردد المتولدة بواسطة مسبار التيار الدوامي تُنقل بأقل قدر من التوهين أو التداخل الكهرومغناطيسي أو تشوه الطور.

تم تصميم سلسلة 330130، المصممة باستخدام بنية Bently Nevada المتينة الخاصة بالشركة، لتحمل الواقع القاسي للبيئات الصناعية، بما في ذلك درجات الحرارة العالية والزيت والرطوبة والاهتزازات الشديدة. وكجزء من منصة 3300 XL، يتميز هذا الكابل بموصلات ClickLoc الموثوقة للغاية، والتي تمنع الارتخاء الناتج عن اهتزازات الماكينة وتضمن اتصالًا كهربائيًا ثابتًا ومنخفض المقاومة. بالنسبة لمهندسي الصيانة ومُكاملي الأنظمة الذين يشرفون على الأصول الحيوية مثل التوربينات الغازية والضواغط الطاردة المركزية والمضخات الصناعية الكبيرة، يُعد استخدام كابلات التمديد الأصلية من Bently Nevada ضروريًا للحفاظ على دقة المعايرة المطلوبة بواسطة نظام حماية الآلات 3500.

المواصفات الفنية

شرح تكوين النموذج

سلسلة طلب Bently Nevada 330130 هي مخطط تقني دقيق:

• 330130: رقم النموذج الأساسي لكابل التمديد 3300 XL بحجم 8 مم.

• 085: يشير إلى طول الكابل بالديسيمتر (085 = 8.5 متر).

• 12: يحدد خيار الموصل والكابل (كابل قياسي مزود بموصلات ClickLoc).

• 05: خيار موافقة الوكالة، ويشير إلى الامتثال لمتطلبات مناطق الخطر العالمية المحددة.

التطبيقات النموذجية

يستخدم كابل التمديد هذا حيثما تكون هناك حاجة إلى بيانات دقيقة لمراقبة الاهتزازات في البيئات الصناعية:

• أجهزة الإشراف على التوربينات (TSI): توصيل مجسات الاهتزاز الشعاعي بأنظمة المراقبة المثبتة على الرفوف في التوربينات البخارية والغازية الحيوية.

• ضغط خطوط الأنابيب: ضروري لربط مستشعرات القرب في مجموعات ضاغطات الغاز عالية الضغط بصناديق التوصيل المحلية وخزانات المراقبة.

• توليد الطاقة: يستخدم في معدات توازن المنشأة، بما في ذلك مراوح أبراج التبريد الكبيرة والمضخات المساعدة والمنافيخ.

• مرافق الطاقة الكهرومائية: توفير نقل إشارة موثوق به لموضع العمود المحوري والاهتزاز في التوربينات البطيئة عالية القصور الذاتي.

• المعالجة الكيميائية: استخدام غلاف الفلوروبوليمر لمقاومة التعرض الكيميائي في بيئات مصافي البتروكيماويات.

توافق النظام

تمت معايرة 330130-085-12-05 خصيصًا لنظام محول القرب 3300 XL بحجم 8 مم من Bently Nevada. وهو متوافق تمامًا مع:

• المجسات: جميع المجسات القياسية 3300 XL بحجم 8 مم.

• المستشعرات: مستشعرات Proximitor 3300 XL بحجم 8 مم.

• أنظمة المراقبة: رف Bently Nevada 3500 Series و1900/65A وأنظمة المراقبة القديمة 3300.

  ملاحظة: يتطابق النظام مع المعاوقة (75 أوم). من الأهمية بمكان أن يكون المسبار وكابل التمديد وProximitor جميعها جزءًا من نفس نظام الطول المعاير (مثل تكوينات 5 أمتار أو 9 أمتار) للحفاظ على دقة القياس.

إرشادات التثبيت والصيانة

• إجراءات التعامل: حافظ دائمًا على الأغطية الواقية على الموصلات حتى لحظة التثبيت لمنع دخول الأوساخ أو الزيت إلى الواجهة المحورية.

• توجيه الكابلات: تجنب الانحناءات الحادة. يجب أن يكون الحد الأدنى لنصف قطر الانحناء للكابل 25.4 مم على الأقل. استخدم قنوات مخصصة لعزل الإشارات عن خطوط التيار المتردد عالية الجهد.

• أمان ClickLoc: عند التوصيل، تأكد من سماع "صوت النقر" لآلية ClickLoc. يوفر هذا القفل الإيجابي المطلوب لتحمل الاهتزازات الميكانيكية الشديدة.

• أربطة الكابلات: استخدم أربطة كابلات بلاستيكية لتخفيف الشد. تجنب الشد الزائد، الذي يمكن أن يشوه الكابل ويغير مقاومته المميزة.

• التثبيت البيئي: إذا تم التثبيت في الهواء الطلق، استخدم صناديق توصيل مقاومة للعوامل الجوية لإيواء الوصلات، على الرغم من أن الكابل نفسه مقاوم للمواد الكيميائية.

مزايا المنتج

• سلامة المعاوقة: يحافظ على معاوقة ثابتة تبلغ 75 أوم، وهو أمر ضروري لنشر إشارة التيار الدوامي بدقة دون تغييرات في الطور.

• متانة فائقة: غلاف الفلوروبوليمر مقاوم للغاية للتآكل والحرارة والرطوبة، مما يضمن عمر خدمة أطول في الظروف الصناعية.

• اتصال ClickLoc: يمنع تصميم الموصل الحاصل على براءة اختراع المشكلة الشائعة في الصناعة المتمثلة في الإشارات المتقطعة الناتجة عن ارتخاء التوصيل بسبب الاهتزاز.

• توافق المعايرة: بصفته مكونًا أصليًا من Bently Nevada، يضمن هذا الكابل بقاء نظام المراقبة الخاص بك ضمن التسامح الأصلي المحدد من قبل الشركة المصنعة.

معلومات الطلب

• النموذج: 330130-085-12-05.

• يشمل: كابل تمديد مزود بموصلات ClickLoc مثبتة مسبقًا وأغطية حماية للسن.

• ملاحظة: تحقق دائمًا من إجمالي طول النظام المطلوب قبل الطلب، حيث لا يتم تقصير كابلات التمديد في الموقع.

الأسئلة المتكررة

• هل يمكنني تقصير هذا الكابل إذا كان طويلاً جدًا لتطبيقي؟

  لا. سيؤدي تقصير الكابل إلى تغيير معاوقة النظام ومعايرة الطول، مما يؤدي إلى أخطاء في القياس. يجب استخدام الطول الدقيق المحدد في تصميم نظامك.

• ماذا يشير "8.5 متر" في النموذج؟

  يجب أن يكون إجمالي طول النظام (المسبار + كابل التمديد) 9 أمتار للتكوينات القياسية. يتم إقران كابل تمديد بطول 8.5 متر بمسبار بطول 0.5 متر لتحقيق ذلك.

• هل هذه الكابلات متوافقة مع المجسات غير التابعة لـ Bently؟

  لا يُنصح بذلك بشدة. معايرة النظام خاصة بالخصائص الحثية لمكونات Bently Nevada. سيؤدي خلط العلامات التجارية إلى بيانات اهتزاز غير دقيقة.

• كيف أتعرف على كابل تمديد معيب؟

  استخدم جهاز قياس متعدد (مالتيميتر) للتحقق من الاستمرارية والمقاومة. ومع ذلك، فإن الاختبار الأكثر تحديدًا هو "تبديل النظام" - إذا أدى نقل الكابل إلى قناة أخرى معروفة بحالتها الجيدة إلى إصلاح العطل، فمن المحتمل أن يكون الكابل تالفًا.

• هل يمكنني استخدام هذا الكابل في بيئات درجات الحرارة العالية؟

  نعم، العزل FEP مصنف لدرجة حرارة تصل إلى +177 درجة مئوية، مما يجعله مناسبًا لمعظم بيئات التوربينات والمحركات.

• هل غلاف الكابل مقاوم للزيت؟

  نعم، مادة الفلوروبوليمر مقاومة للغاية لمعظم الزيوت الصناعية ومواد التشحيم والمذيبات الكيميائية الشائعة الموجودة في محطات الطاقة.

• هل أحتاج إلى أدوات متخصصة للتثبيت؟

  لا يلزم وجود أدوات خاصة، على الرغم من أنه يمكن استخدام مفتاح ربط عزم الدوران على الصواميل القفلية إذا تم تركيب نظام مسبار جديد، ويتم استخدام قواطع الكابلات/مسدسات الربط للتوجيه.

• ماذا يحدث إذا اتسخ موصل ClickLoc؟

  من المحتمل أن تزداد ضوضاء الإشارة، مما يؤدي إلى إنذارات كاذبة أو أخطاء "فجوة" في رف المراقبة الخاص بك. نظف أطراف الموصل بمنظف التلامس الكهربائي فقط.

• لماذا يوجد حد أدنى لنصف قطر الانحناء؟

  يمكن أن يؤدي تجاوز الحد الأدنى لنصف قطر الانحناء إلى الضغط على العازل الداخلي أو إتلاف الموصل المركزي، مما يغير بشكل دائم خصائص نقل الإشارة للكابل.

• أين يمكنني العثور على ورقة البيانات لهذا الكابل؟

  تتوفر الوثائق الفنية الرسمية من خلال بوابة Bently Nevada/Baker Hughes عبر الإنترنت أو من الموزع المعتمد للأجهزة المحلي.
