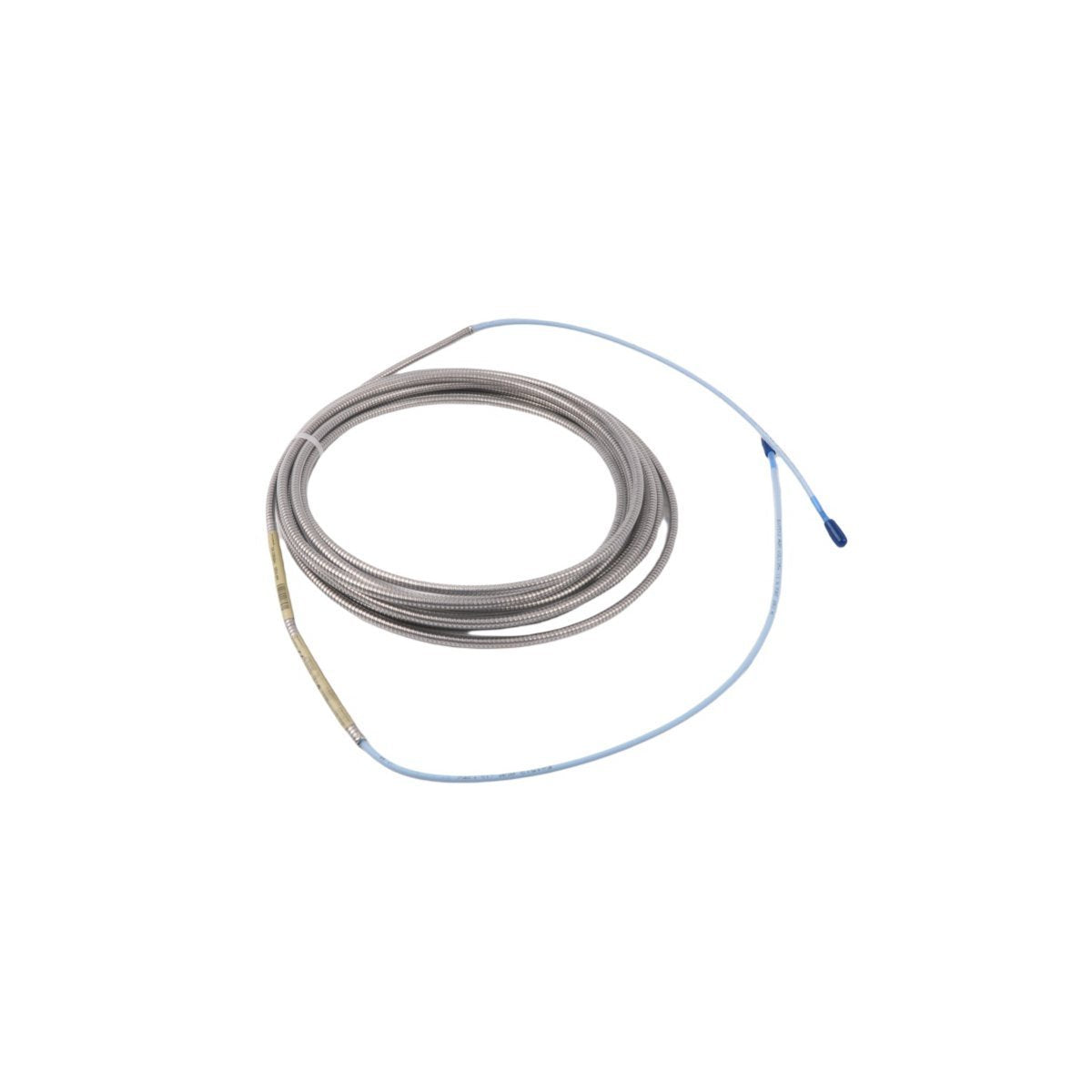

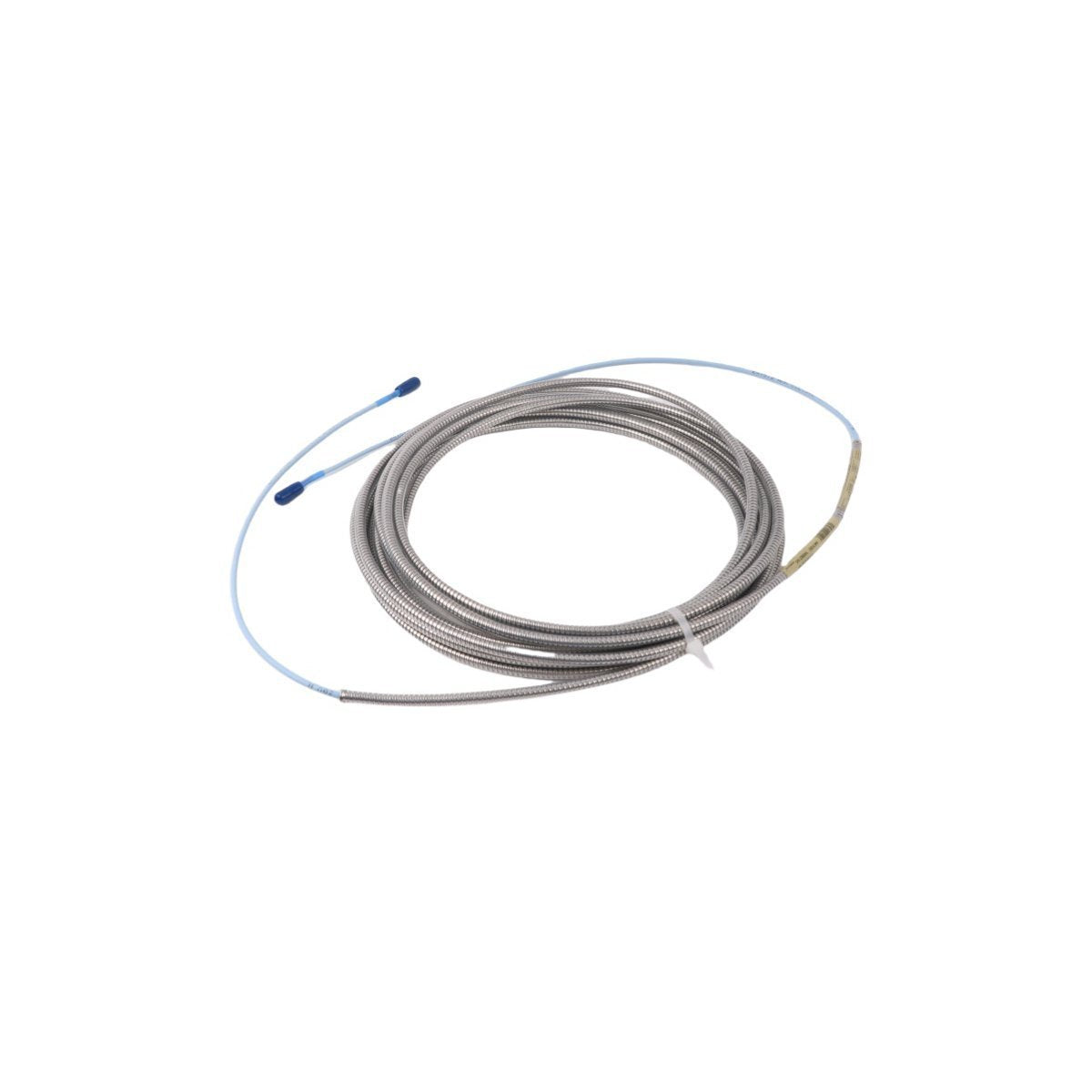

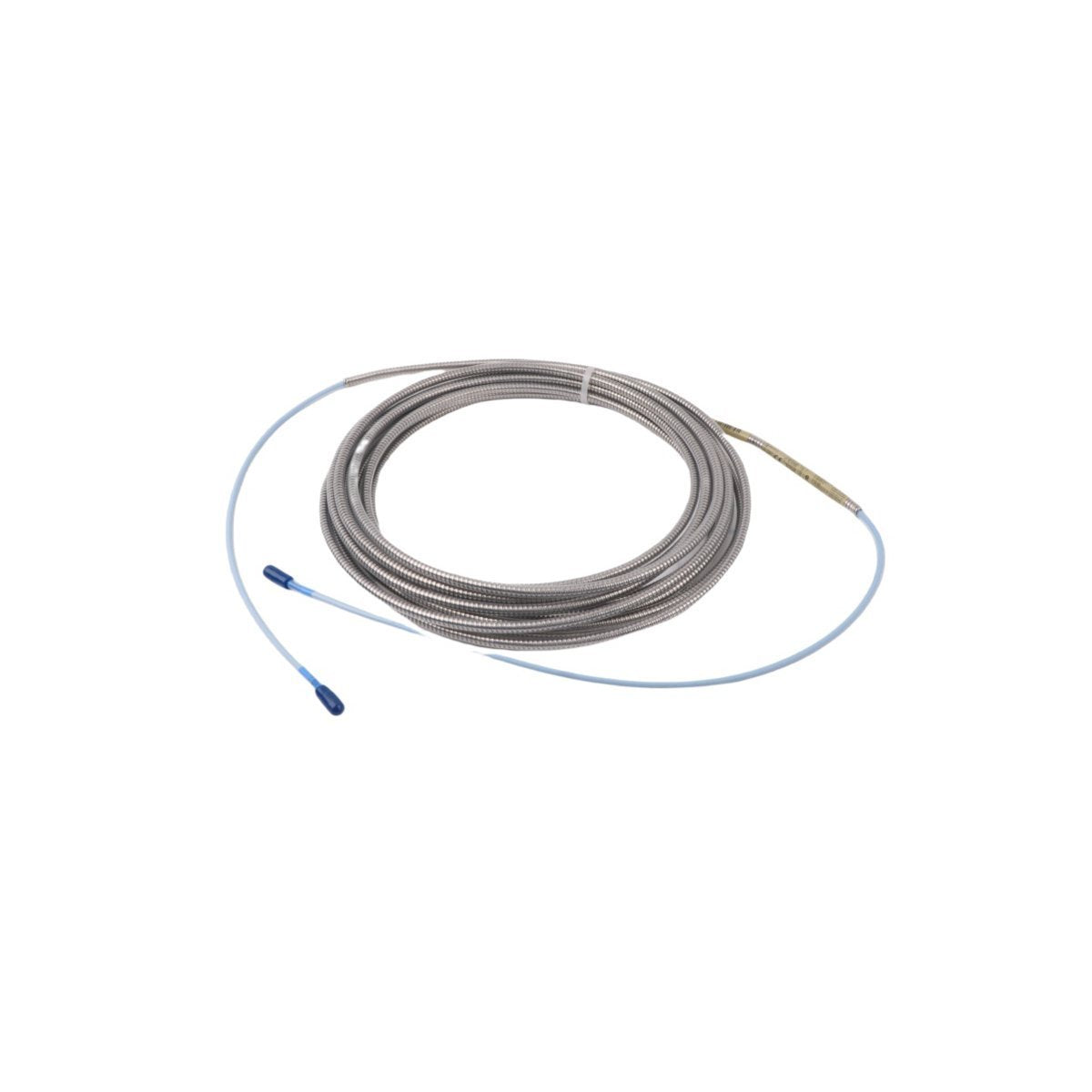

يعمل Bently Nevada 330130-085-01-05، والمُدرج أيضًا تحت اسم كابل التمديد القياسي 330130، كمكون مادي مخصص لنقل الإشارة الفيزيائية ضمن شبكات نظام محول التقارب 3300 XL. يُنشئ الكابل مسارًا كهربائيًا مستمرًا بين مسبار التقارب 3300 XL ومستشعر التقارب 3300 XL، مما يضمن توصيلًا عالي التردد لإشارات تردد الراديو ذات التيار الدوامي (RF) بتقليل ضعيف دون تعديل خصائص الطور أو السعة.

المعايير الفنية

قياس مسبار التيار الدوامي وقمع التداخل

للحفاظ على قياس دقيق لمسبار التيار الدوامي، يُظهر كابل التمديد هذا مقاومة مميزة محكمة التحكم لتتناسب مع مرحلة إخراج مستشعر التقارب 3300 XL. في التركيبات المناسبة، يمنع انعكاسات عدم تطابق المعاوقة التي تشوه نافذة التحقق من جهد فجوة الهدف -10 فولت تيار مستمر. يوفر الدرع المحوري المدمج قمعًا حتميًا للتداخل في تخطيطات مراقبة الآلات متعددة القنوات عالية الكثافة. تحافظ هذه البنية على سلامة إشارة RF الخام عبر الطول الفيزيائي البالغ 8.5 متر، مما يمنع تعديل القنوات المتقاطعة وتغيرات الطور أثناء تحليل ديناميكيات الدوار الديناميكية حتى ترددات الاهتزاز العالية.

تغليف المحتويات

• كابل تمديد محوري واحد (1) Bently Nevada 330130-085-01-05

• كم حامي توصيل بيني سيليكوني مثبت مسبقًا (الخيار 01)

• شهادة معايرة المصنع وورقة مطابقة المعلمات الفيزيائية

• عبوة مادة مجففة شديدة التحمل لتخفيف الرطوبة أثناء التخزين

بروتوكول الإرسال المادي

وقت التسليم: 3-5 أيام عند الانتهاء من الدفع، يتم التعامل معها عبر شركات الشحن السريع الممتازة DHL أو FEDEX أو UPS. يتم إغلاق جميع الوحدات بالمكنسة الكهربائية وتُغلف داخل عبوات صناعية متخصصة مضادة للكهرباء الساكنة. تحمي الصناديق الخارجية الكرتونية الصلبة متعددة الطبقات السلامة الفيزيائية للموصلات المحورية المصغرة ضد قوى الضغط والصدمات الميكانيكية أثناء النقل الدولي.

إرشادات التوجيه المادي وتأريض الدرع

• حافظ على الحد الأدنى لنصف قطر الانحناء الفيزيائي وهو 25.4 مم أثناء التنفيذ لتجنب الانحرافات المحلية الداخلية في المعاوقة أو الضغط الميكانيكي على غلاف البوليمر الفلوري.

• قم بتمديد كابل التمديد داخل إطارات أنابيب فولاذية مخصصة ومؤرضة منخفضة الكربون عند التوجيه عبر مناطق ذات مجالات كهرومغناطيسية عالية لمنع ضوضاء الحث.

• تأكد من أن نقاط التوصيل الفيزيائية جافة تمامًا قبل تمرير حامي التوصيل البيني للخيار 01 فوق الوصلة لمنع تسرب السوائل.

• لا تسمح لغلاف الكابل المحوري بالتلامس مع غلاف الآلة أو الإطارات المعدنية الهيكلية؛ يجب الحفاظ على العزل لمنع حلقات التأريض.

• شد الموصلات المحورية المصغرة باستخدام أداة مفتاح عزم الدوران المحددة لمنع ترهل الخيوط أو التشوه الهيكلي للملامسات الداخلية.

أسئلة هندسية متكررة

س: كيف يؤثر التغير في طول الكابل الفيزيائي على معايرة نظام التقارب؟

ج: يتم معايرة أنظمة التقارب بطول كهربائي إجمالي محدد، عادة ما يكون 5.0 م أو 9.0 م. يؤدي استبدال كابل تمديد بطول 8.5 م بطول مختلف إلى تغيير سعة ومحاثة النظام، مما يؤدي إلى تغيير عامل القياس وإبطال النطاق الخطي.

س: هل يمكن تعديل هذا الكابل أو توصيله في الموقع في حالة تعرضه للتلف؟

ج: لا. يؤدي توصيل الخط المحوري أو إصلاحه يدويًا إلى تغيير المعاوقة المميزة، وإدخال نقاط انعكاس الإشارة، وتدهور قمع التداخل، وإدخال أخطاء في حلقة التغذية الراجعة الحساسة لمراقبة جهد الفجوة -10 فولت تيار مستمر.

س: ما هي الوظيفة المحددة لحامي التوصيل البيني للخيار 01؟

ج: يوفر حامي الخيار 01 ختمًا بيئيًا حول نقطة التوصيل بين سلك المسبار وكابل التمديد، مما يحمي التوصيل من الرطوبة والزيت وسوائل القطع الموجودة في البيئات الصناعية.

س: هل هذا الكابل التمديد قابل للتبديل الساخن أثناء تشغيل نظام مراقبة الآلات؟

ج: بينما لا يؤدي فصل الكابل السلبي إلى إتلاف إلكترونيات مستشعر التقارب، إلا أنه يقطع حلقة التغذية الراجعة، مما يدفع قناة الشاشة إلى حالة جهد منخفض غير صالحة ويؤدي إلى تنبيه خطأ في النظام أو إجراء إيقاف إذا لم يتم تجاوزها.
