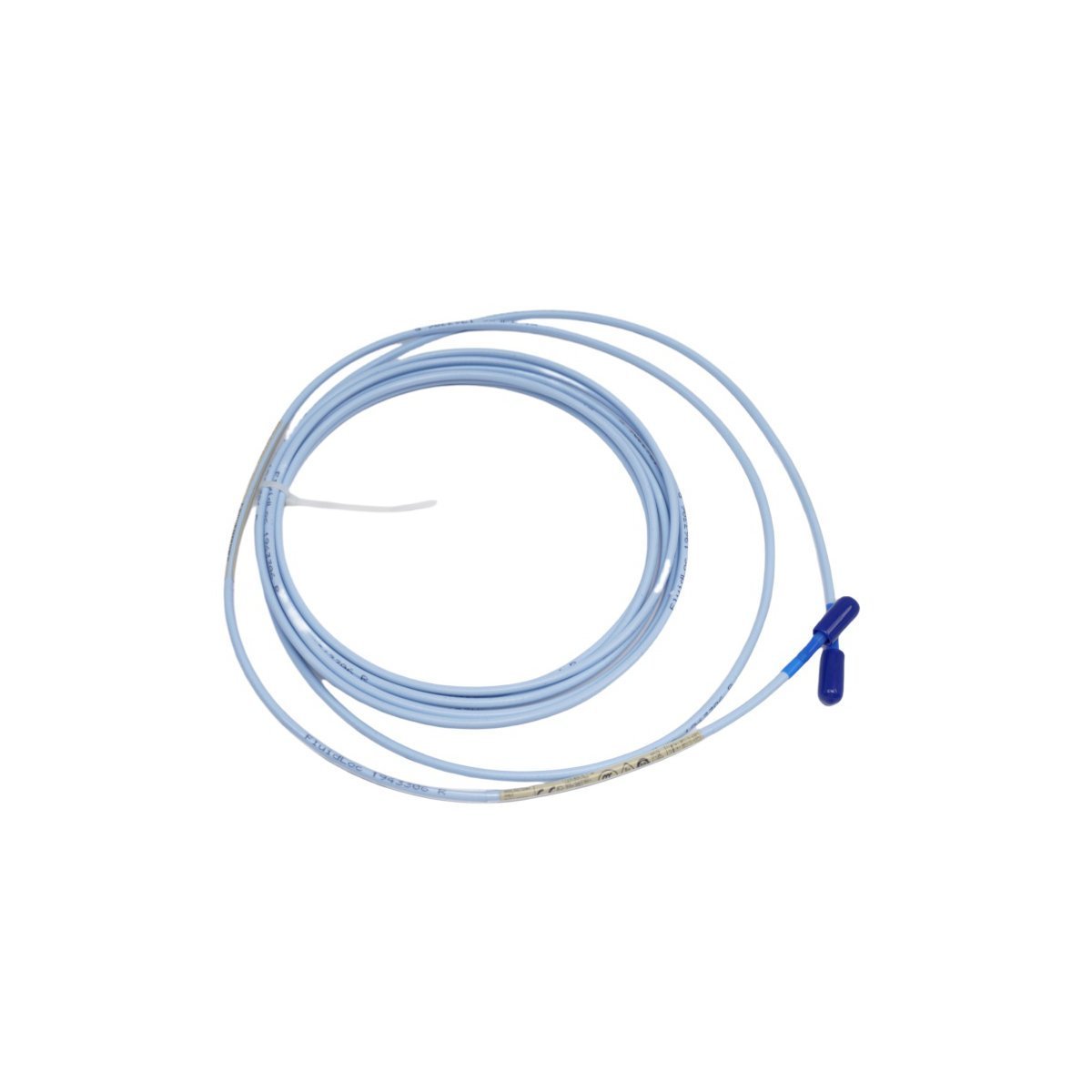

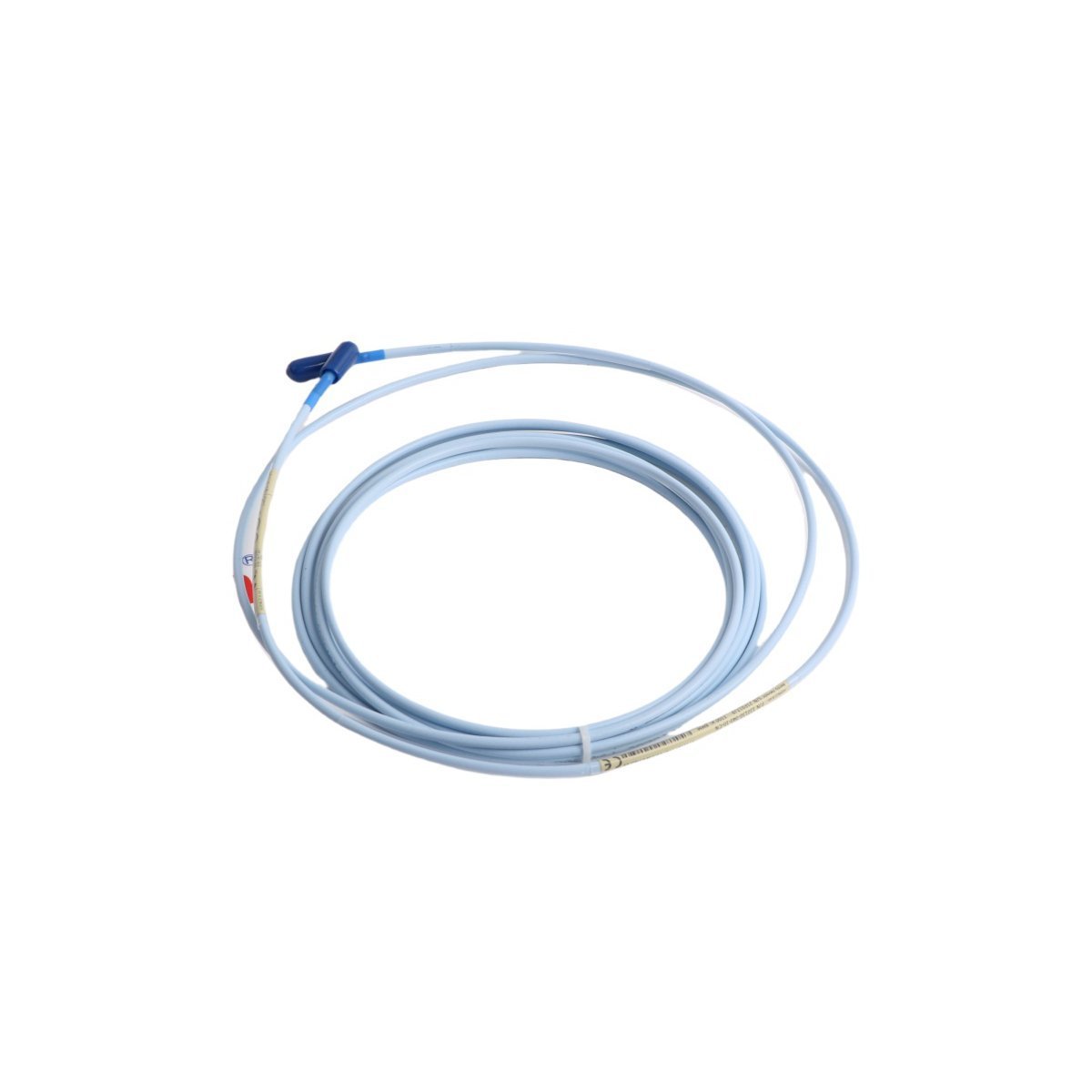

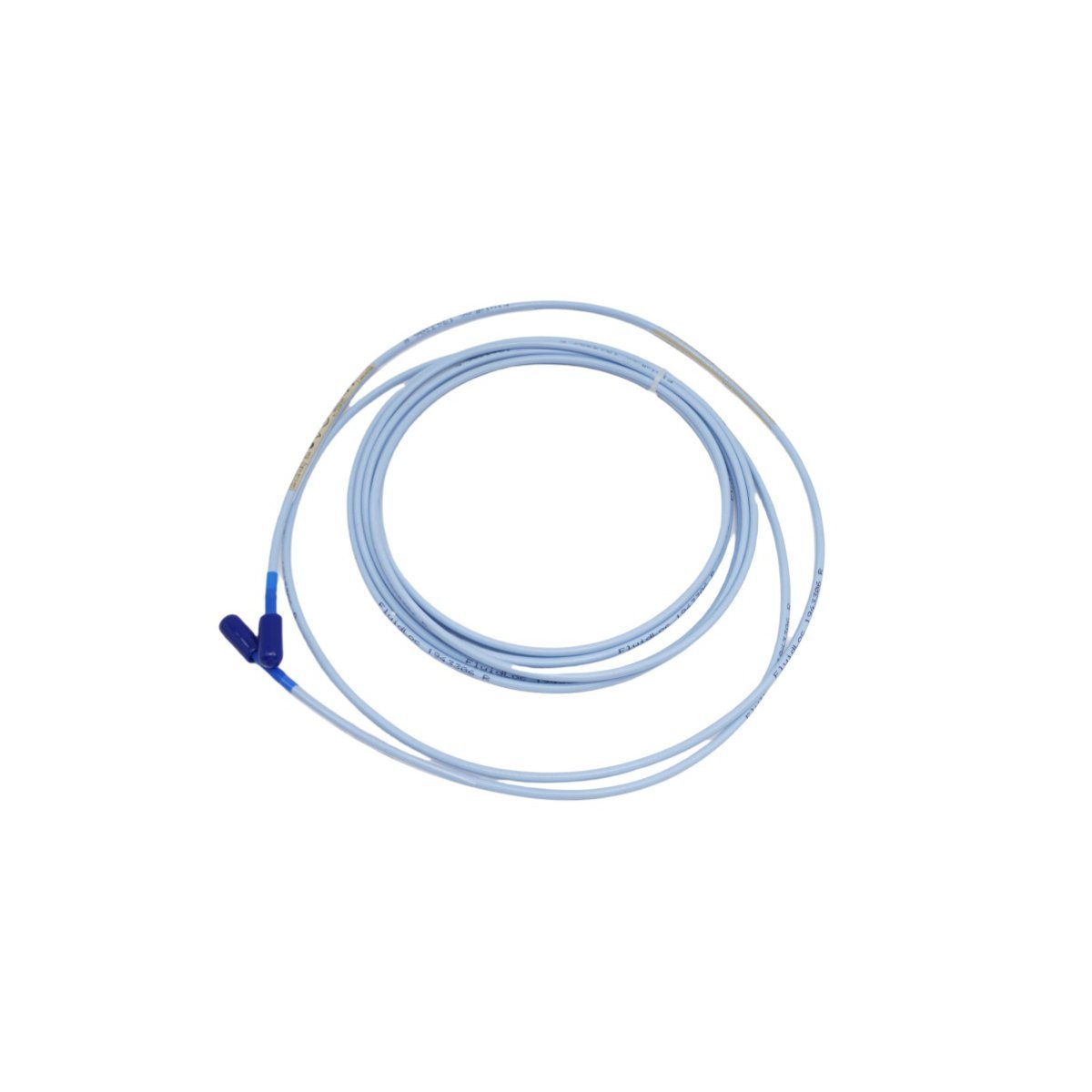

يُعد Bently Nevada 330130-040-12-00 بمثابة كابل تمديد قياسي أساسي 330130 يُستخدم لتنفيذ قياسات الإزاحة والاهتزاز بدون تلامس عبر منصات نظام حماية الآلات 3500. يقوم بنقل إشارات التردد اللاسلكي بين مسبار التقارب 3300 XL 8 مم ومستشعر Proximitor مطابق دون تغيير مقاومة الحلقة الحرجة.

تكوين نموذج الأجهزة

• 330130: كابل تمديد قياسي 3300 XL

• -040: خيار طول الكابل (4.0 م / 13.1 قدم)

• -12: خيار الموصل والكابل (كابل متحد المحور قياسي مع غلاف درع من الفولاذ المقاوم للصدأ وواقيات موصلات)

• -00: خيار موافقة الوكالة (لا توجد شهادات مناطق خطرة مطلوبة)

مصفوفة الأداء الفني

معايرة مقياس مسبار التيار الدوامي ومعايرة النظام

تؤثر بنية الأجهزة المحورية بشكل مباشر على مقياس مسبار التيار الدوامي من خلال الحفاظ على حلقة معاوقة كهربائية ثابتة. تتيح حلقة التغذية المرتدة المتوازنة هذه التحقق الدقيق من جهد فجوة المجال (أهداف -10 VDC) ضمن مركز ملف الإزاحة المعاير. يوفر الغلاف الخارجي المدرع من الفولاذ المقاوم للصدأ احتواءً ميكانيكيًا يعزل قلب الإشارة الداخلي، مما يضمن كبح التداخل المطلق عند توجيهه جنبًا إلى جنب مع دوائر الاستشعار المتوازية على غلاف الجهاز.

محتويات طقم الإرسال

• 1 × كابل تمديد مدرع Bently Nevada 330130-040-12-00

• 2 × موصلات كليك لوك محورية مصغرة مجهّزة من المصنع

• 1 × طقم واقيات موصلات سيليكون متكاملة سميكة الجدران

• 1 × ورقة وثائق فنية مع مخطط تأريض فيزيائي

لوائح التوجيه الميداني

• فحص خلو الدرع: قم بتوجيه جسم الدرع المرن من الفولاذ المقاوم للصدأ دون ملامسة زوايا الهيكل الحادة أو حواف الغلاف المهتزة للتخلص من التآكل الناتج عن الاحتكاك.

• توصيل الموصل المحوري: قم بتوصيل الواجهات الذكرية والأنثوية المصغرة بالنقر يدويًا حتى يتم تحقيق الإغلاق المادي الإيجابي بالكامل.

• قيود حدود الانحناء: لا تجبر الخط المدرع على الانحناء بزاوية أضيق من 25.4 مم (1.0 بوصة) أثناء التركيب المادي الدائم.

• فصل التأريض بنقطة واحدة: حافظ على عزل الدرع الخارجي لكابل التمديد كهربائيًا عن هياكل الآلة الوسيطة، مع التأريض فقط من جانب Proximitor.

تفاصيل الإرسال والشحن

• نافذة النقل: 2-7 أيام عند الانتهاء من الدفع

• تنفيذ الشحن: يتم إرساله دوليًا عبر خطوط البريد السريع بما في ذلك DHL أو FEDEX أو UPS.

• التعبئة الآمنة: مغلقة داخل عبوات صناعية متينة ومضادة للكهرباء الساكنة لمنع التفريغ الكهروستاتيكي الخارجي والصدمات الميكانيكية أثناء النقل.

الأسئلة الشائعة الهندسية

• هل يقوم كابل التمديد المحدد هذا بتعديل عامل القياس المعاير لحلقة المستشعر؟

  لا. يعمل هذا المكون كمسار إرسال سلبي بمعلمات كهربائية مخصصة. عند دمجه مع مسبار 8 مم، فإنه يحافظ على عامل القياس 7.87 فولت/مم المصنعي.

• هل يمكن تبديل وحدة الأجهزة هذه وهي تعمل أثناء تشغيل شاشة الآلات الرئيسية؟

  نعم، يمكن فصل الكابل بينما تكون حلقة النظام تعمل بالطاقة. ومع ذلك، سيؤدي جهد الدائرة المفتوحة الناتج إلى إطلاق تنبيهات المراقبة إذا لم تكن أقفال التجاوز نشطة.

• ما هي الحماية المادية التي يوفرها اختيار الخيار -12؟

  يقوم الخيار -12 بتكوين غلاف درع مرن ومستمر من الفولاذ المقاوم للصدأ فوق قلب كابل FEP، بالإضافة إلى واقيات مسبقة التركيب مقاومة للسوائل للوصلات المحورية.

• ما هو الخطأ الذي يحدث في النظام إذا تم تقصير أو تعديل طول الكابل البالغ 4.0 م بشكل تعسفي؟

  يؤدي التوصيل أو تعديل الطول إلى تغيير السعة الكلية للحلقة. يؤدي هذا إلى إخلال تردد التشغيل المضبوط لـ Proximitor، مما يبطل ملف المعايرة.

• هل يتطلب كابل التمديد هذا توصيل مصدر طاقة منفصل من لوحة الرف الخلفية؟

  لا، هذه الأجهزة سلبية تمامًا. إنها تتعامل مع تيار إثارة التردد اللاسلكي الذي يتم إنشاؤه وتفسيره حصريًا بواسطة وحدة Proximitor الخارجية المتصلة.

• كيف تتفاعل تركيبة غلاف FEP مع السوائل الصناعية العدوانية؟

  يوفر الغلاف الخارجي من فلوريد الإيثيلين البروبيلين عزلًا كاملاً ضد تسرب الرطوبة وزيوت التوربينات الاصطناعية والمذيبات الكيميائية والمنتجات البترولية الثانوية.

• هل يلزم وجود حزام تأريض مستقل للغلاف المدرع لهذا الكابل؟

  لا. يتم عزل الغلاف المدرع تصميميًا عن التأريض الهيكلي للآلة. يجب أن يؤرض بشكل نظيف من خلال نقطة التوصيل النهائية في كتلة هيكل مستشعر Proximitor.

• ما هي حدود درجة الحرارة المطلقة لهذا الكابل أثناء التشغيل المستمر؟

  تم تصنيف الطبقات العازلة الداخلية، والقلب المطلي بالفضة، والتجميع المدرع الخارجي لتحمل التعرض الهيكلي المستمر من -51 درجة مئوية حتى +177 درجة مئوية.
