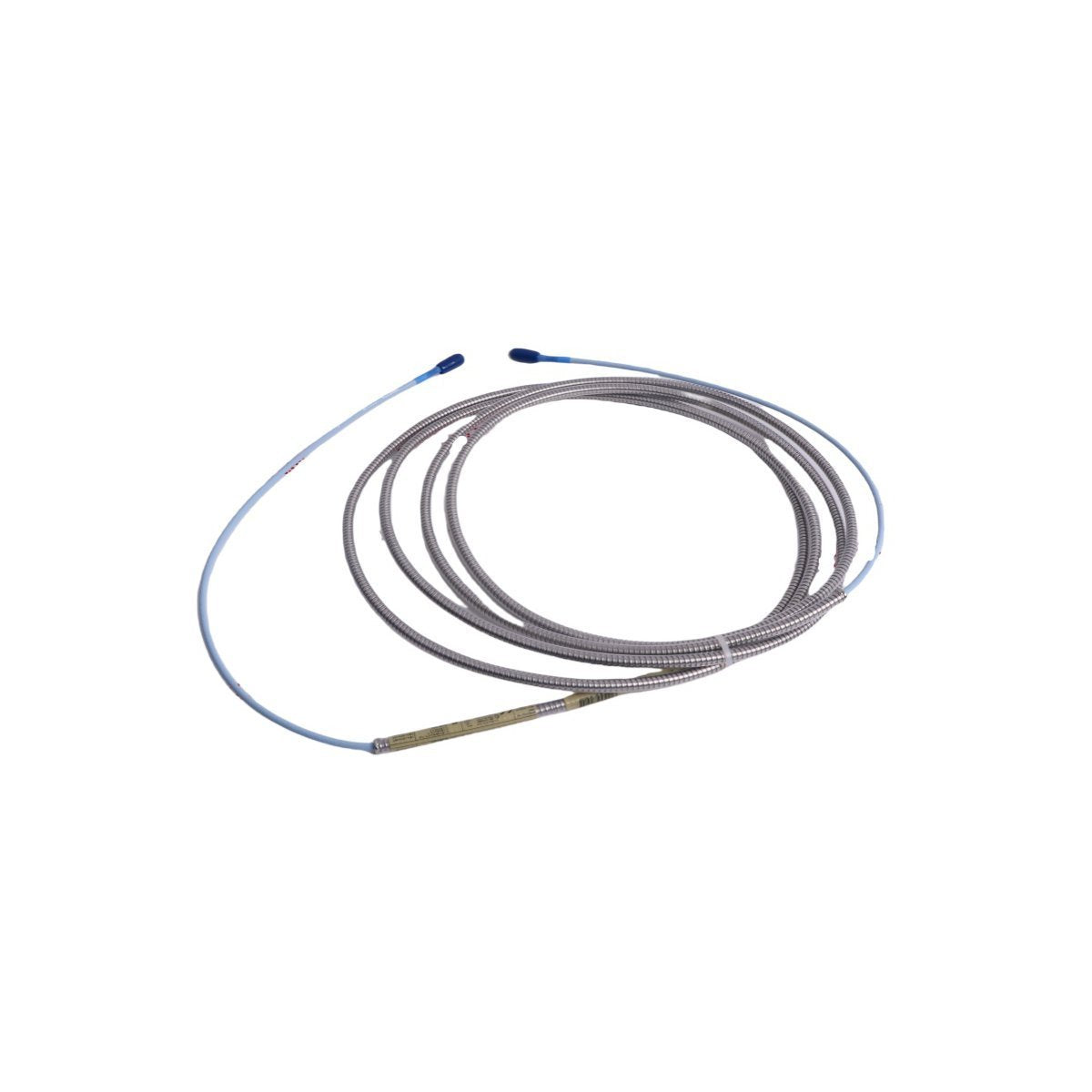

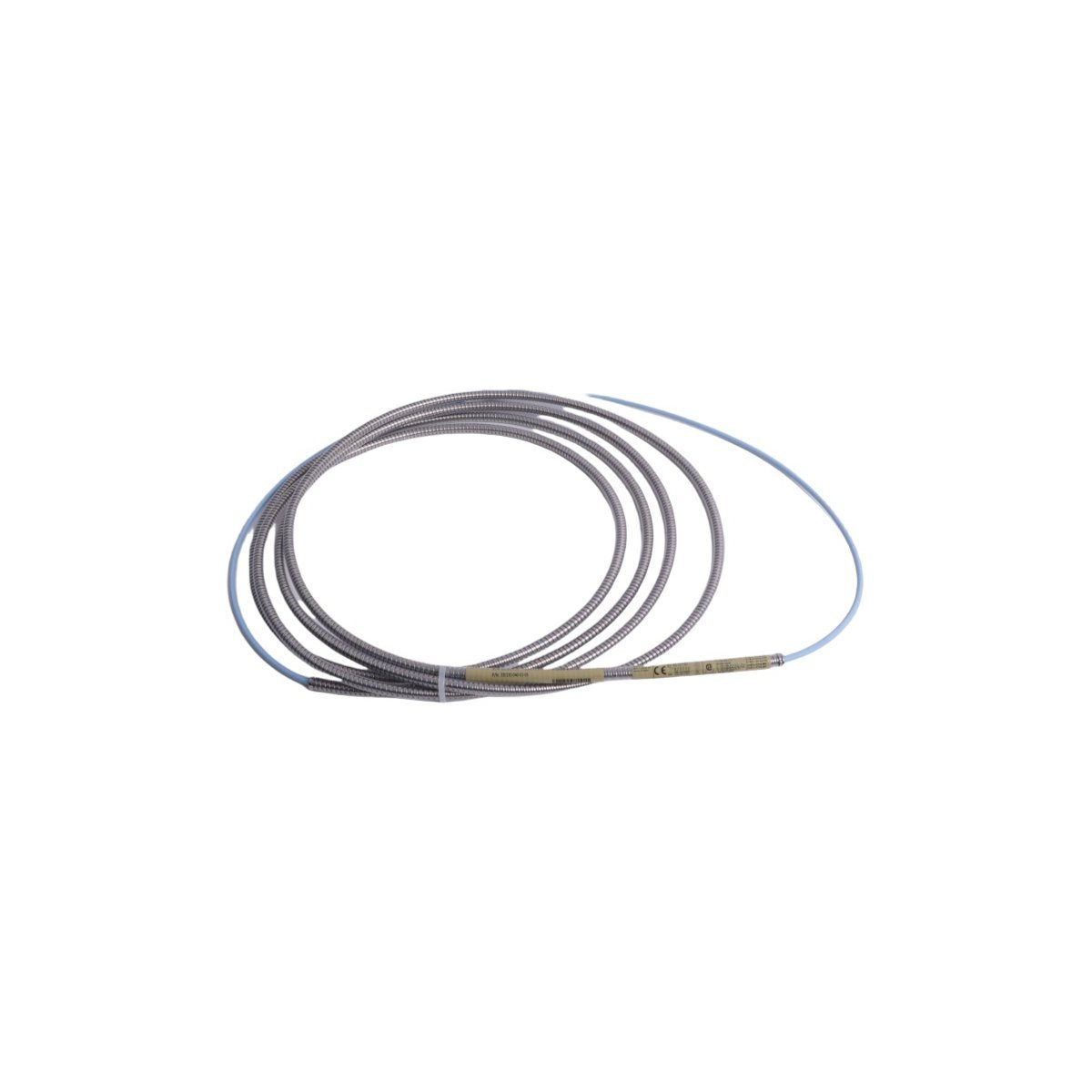

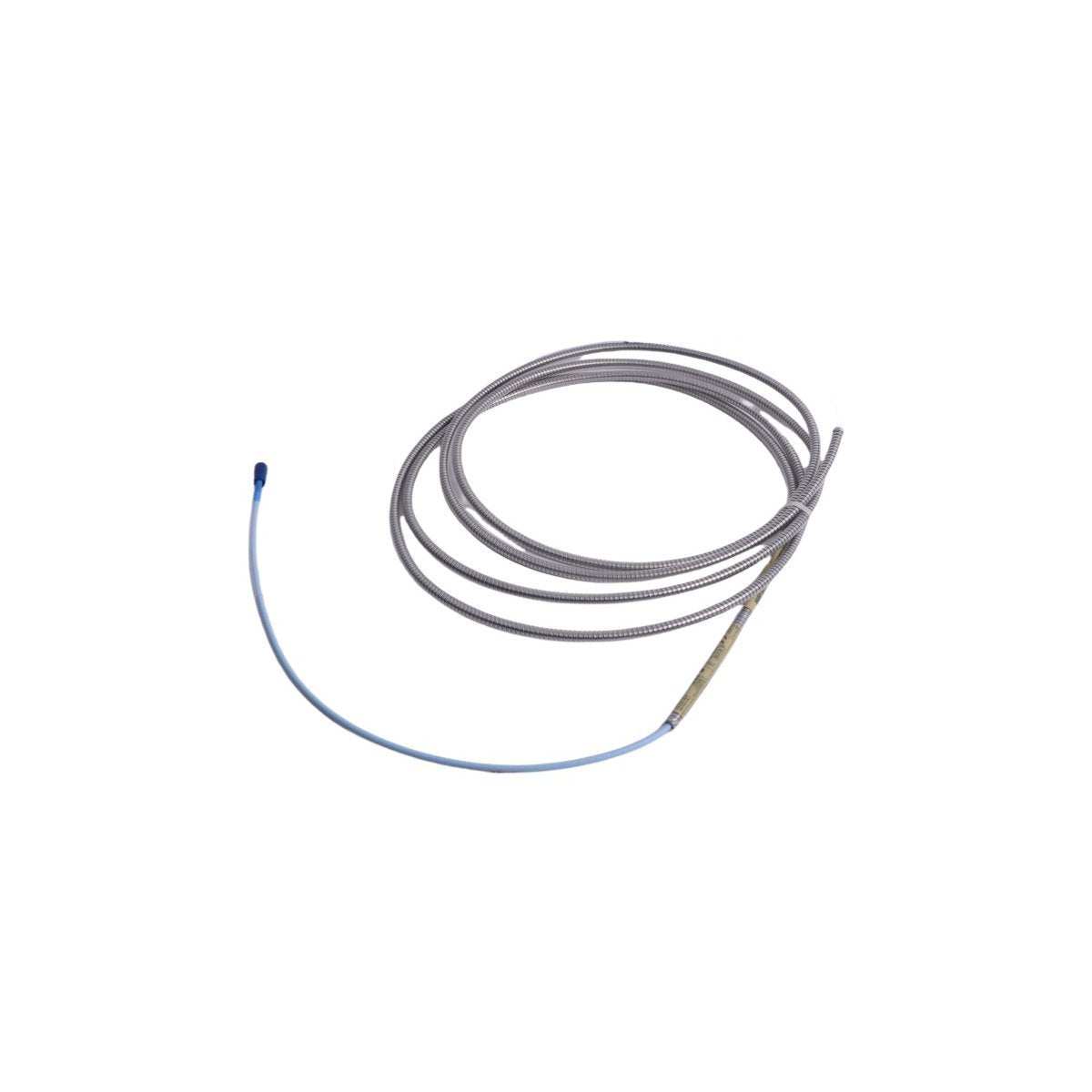

يعمل  كابل التمديد Bently Nevada 330130-040-01-05، والمُدرج أيضًا في الفهرس باسم  330130، كمكون أجهزة مخصص لتمديد مسار إرسال الإشارة بين مسبار التقارب ومستشعر Proximitor داخل أنظمة محولات 3300 XL.

منطق تهيئة النموذج

يشير رقم الجزء 330130-040-01-05 إلى تكوين محدد ضمن سلسلة 3300 XL:

• 040: طول الكابل (4.0 أمتار).

• 01: خيار الموصل (محوري مصغر، قياسي).

• 05: خيار موافقة الوكالة (موافقة وكالة قياسية).

السمات الفيزيائية والكهربائية

ديناميكيات الدوار وسلامة مسار الإشارة

يعد تجميع الكابلات هذا عنصرًا معايرًا في حلقة المحول. تعتمد أنظمة Bently Nevada 3300 XL على مطابقة المعاوقة الدقيقة للحفاظ على عامل قياس ثابت يبلغ 7.87 فولت/مم (200 ملي فولت/ميل). يحافظ كابل التمديد على استجابة تردد الإشارة عن طريق تقليل السعة ومنع دخول التداخل الكهرومغناطيسي (EMI). أثناء التشغيل، يجب على الفنيين التحقق من أن الطول الكلي للحلقة (المسبار بالإضافة إلى كابل التمديد) يتوافق مع معايرة مستشعر Proximitor، وعادة ما يكون 5 أمتار أو 9 أمتار. تؤدي الانحرافات في المعاوقة أو طول الحلقة إلى عدم الخطية وتغيرات الطور في أشكال موجات الاهتزاز الشعاعي والموضع المحوري، مما يؤثر بشكل مباشر على دقة تحليل ديناميكيات الدوار ووظائف الفصل الوقائية.

معلومات الطلب

• تجميع كابل التمديد 330130-040-01-05

• أغطية خيوط واقية للموصلات

• حزمة الوثائق الفنية

إجراءات التركيب

• توصيل الموصل: تأكد من خلو موصلات ClickLoc من الحطام. قم بتوصيل الموصلات يدويًا حتى يؤكد النقر الميكانيكي الاتصال. لا تستخدم الكماشة أو مفاتيح عزم الدوران لربط التوصيلات المحورية.

• متطلبات الأنبوب: قم بتوجيه الكابل عبر أنبوب معدني صلب مؤرض لتوفير الحماية ومنع التلف الميكانيكي لعازل الكابل المحوري.

• نصف قطر الانحناء: حافظ على نصف قطر انحناء لا يقل عن 64 مم (2.5 بوصة) لمنع تشوه العازل الداخلي وتغيرات المعاوقة المرتبطة به.

• بروتوكول التأريض: قم بتوصيل المسبار ودرع الكابل بنقطة أرضية واحدة للجهاز في خزانة الأجهزة لقمع ضوضاء 50/60 هرتز وحلقات التأريض.

الأسئلة الشائعة الفنية

• س: هل هذا الكابل متوافق مع أجهزة السلسلة 3300 القديمة؟

• ج: لا. تم تصميم سلسلة 330130 خصيصًا لأنظمة 3300 XL. لا يتم دعم التوافق مع أجهزة Proximitors القديمة بسبب عدم تطابق المعاوقة.

• س: هل يمكن تقصير كابل 4.0 أمتار في الحقل؟

• ج: لا. طول الكابل ثابت ومعاير لمعاوقة النظام. سيؤدي تغيير الطول إلى إبطال عامل قياس 200 ملي فولت/ميل.

• س: ما الذي يشير إلى عطل في كابل التمديد؟

• ج: غالبًا ما تشير تقلبات جهد الفجوة DC، أو فقدان الإشارة الخام، أو الضوضاء الزائدة على شكل موجة الاهتزاز إلى عطل العازل أو تدهور الدرع.

• س: هل موصلات ClickLoc مقاومة للرطوبة؟

• ج: لا. تم تصميم الموصلات للتركيب الجاف والمحمي. استخدم صندوق توصيل إذا تم توجيه الكابل في مناطق بها رذاذ زيت أو رش ماء.

• س: ما الغرض من معاوقة 75 أوم؟

• ج: تضمن المعاوقة المميزة البالغة 75 أوم أن مسار الإشارة يقلل الانعكاس والتوهين، مع الحفاظ على دقة شكل الموجة لبيانات الاهتزاز عالية التردد.

• س: هل يجب استخدام شريط كهربائي على التوصيلات؟

• ج: تجنب الشريط اللاصق. يكفي الاتصال الصحيح لموصل ClickLoc. يمكن أن يحبس الشريط اللاصق الرطوبة أو الملوثات على دبابيس الموصل.

• س: هل يمكنني استخدام هذا الكابل على عمود آلة غير موصل؟

• ج: لا. تتطلب حلقة المحول هدفًا موصلاً لتوليد مجال تيار دوامي.

• س: كيف يتم تأريض الكابل؟

• ج: الدرع مستمر عبر الموصل. تأكد من أن إنهاء الخزانة يوفر اتصالًا منخفض المعاوقة بأرض الجهاز.
