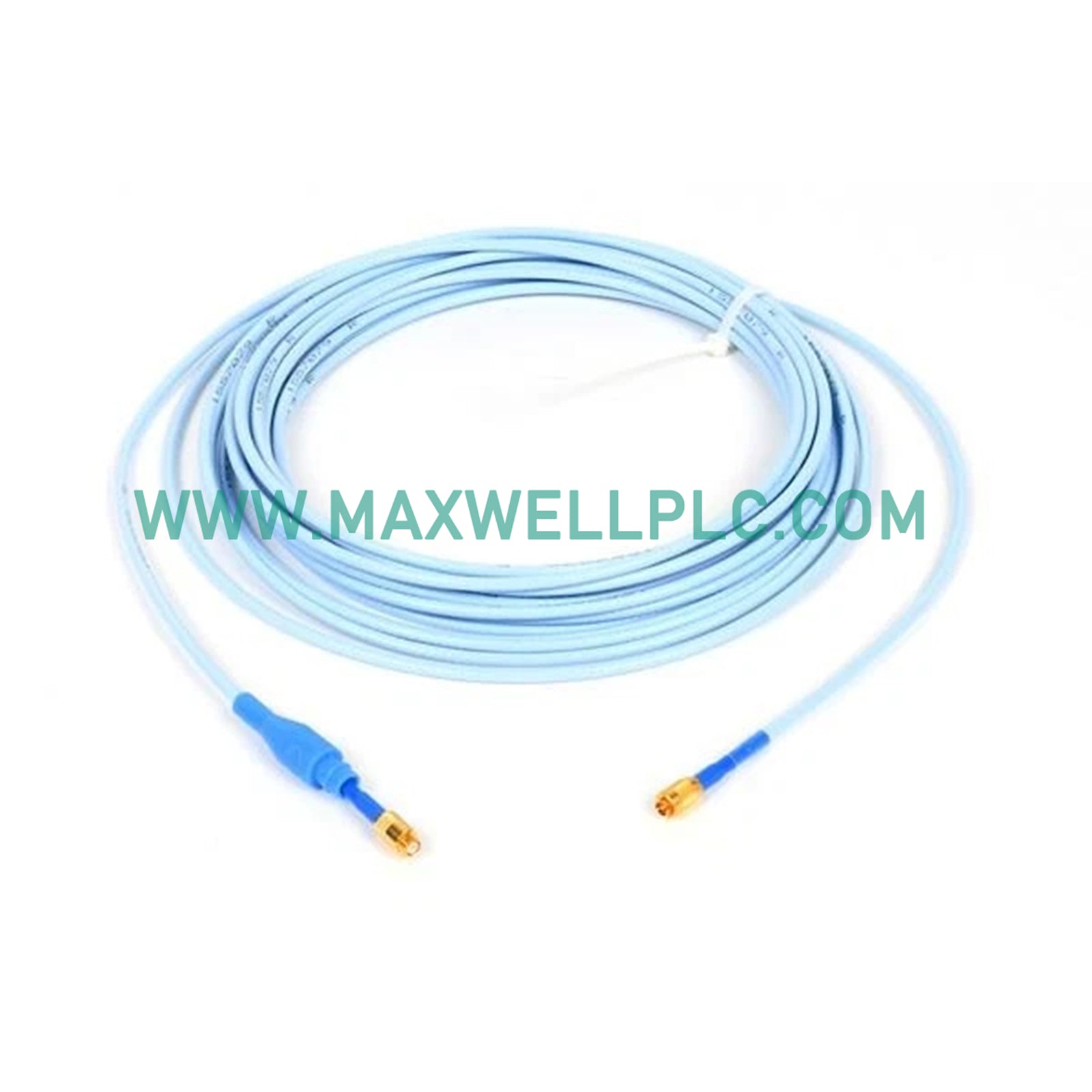

يعمل Bently Nevada 330130-035-00-00، والمعروف أيضًا باسم الكابل التمديدي 330130، كمكون أجهزة مخصص لنقل الإشارة بين مجسات التيار الدوامي وأجهزة استشعار البروكسيميتر ضمن أنظمة حماية الماكينات 3300 XL. يحافظ هذا الكابل على خصائص الممانعة لدائرة التذبذب المضبوطة، مما يضمن بقاء الإشارة عالية التردد دون تشويش عبر المسافة المادية بين المحول والإلكترونيات المراقبة. يوفر التجميع اتصالاً ميكانيكيًا وكهربائيًا لحلقات قياس الاهتزاز الشعاعي والموضع المحوري.

تفسير اللاحقة

• 330130: كابل تمديد 3300 XL

• -035: طول الكابل (3.5 متر)

• -00: تهيئة الموصل/الكابل (قياسي)

• -00: موافقة الوكالة (غير مطلوبة)

مواصفات الأجهزة

مراقبة الميكانيكا وديناميكا الدوار

يتطلب نظام محولات 3300 XL معايرة دقيقة لمجسات التيار الدوامي لضمان قياس دقيق لديناميكا الدوار. يعتبر كابل التمديد جزءًا لا يتجزأ من الدائرة المضبوطة؛ ولذلك، يجب الحفاظ على الممانعة. عند دمج هذه المكونات، يجب على الفنيين تنفيذ قمع صارم للحديث المتبادل عن طريق عزل مسارات الإشارة عن مصادر الطاقة الكهرومغناطيسية عالية الطاقة. يظل التحقق الصحيح من جهد الفجوة، الذي يستهدف -10 فولت تيار مستمر عند النطاق الخطي الأوسط، هو المعيار لتأكيد أن تحولات ممانعة الكابل لم تؤد إلى تحيز في القياس أو أخطاء في زاوية الطور.

## معلومات الطلب

• واحد (1) كابل تمديد 330130-035-00-00

• أغطية موصلات واقية

• وثائق التركيب والتوافق

إرشادات التركيب الميداني

• توجيه الكابلات: حافظ على مسافة لا تقل عن 30 سم (12 بوصة) من خطوط الطاقة المترددة لتجنب الضوضاء المستحثة.

• نصف قطر الانحناء: التزم بنصف قطر انحناء لا يقل عن 25.4 مم (1.0 بوصة) لمنع تشوه المحور المشترك وتغير الممانعة.

• التوصيل: تأكد من أن موصلات ClickLoc مثبتة بالكامل وخالية من الملوثات قبل التوصيل لمنع توهين الإشارة.

• التدريع: استخدم تأريض بنقطة واحدة في لوحة المراقبة للحفاظ على سلامة الإشارة وتجنب حلقات التأريض داخل نظام المحول.

معلومات التسليم

• وقت التسليم: 2-7 أيام عند الانتهاء من الدفع.

• يتم الشحن عبر DHL/FEDEX/UPS.

• معبأة بشكل آمن في عبوات صناعية مضادة للكهرباء الساكنة.

الأسئلة المتكررة

• هل يمكن استخدام هذا الكابل مع مكونات سلسلة 3300 غير XL؟

  نعم. كابل التمديد 3300 XL متوافق مع الأنظمة القديمة لمجسات سلسلة 3300 غير XL مقاس 5 مم و 8 مم.

• هل هذا الكابل مناسب لتطبيقات نطاق درجة الحرارة الموسع (ETR)؟

  بينما يتم تصنيف الكابلات القياسية حتى 177 درجة مئوية، يسمح النظام باستخدام مجسات ETR مع هذا الكابل؛ ومع ذلك، فإن المكون ذو التصنيف الأقل يحد من الظرف الحراري للنظام.

• لماذا طول النظام ثابت؟

  تمت معايرة البروكسيميتر في المصنع لطول نظام إجمالي محدد. يؤدي تغيير طول الكابل إلى تغيير التردد الرنيني للدائرة ويقلل من دقة البيانات.

• كيف يمكنني تحديد تلف الكابل؟

  من المرجح أن يؤدي التلف المادي لعزل الكابل المحوري أو كسر الدرع إلى إشارة "غير موافق" من البروكسيميتر بسبب عدم تطابق الممانعة.

• هل يتطلب الكابل تأريضًا؟

  يجب تأريض درع الكابل فقط عند لوحة المراقبة لمنع تكون حلقات أرضية يمكن أن تؤدي إلى ضوضاء إشارة.

• ما أهمية سعة 69.9 بيكو فاراد/متر؟

  هذه القيمة هي السعة المميزة للكابل المحوري، وهي حاسمة للحفاظ على التردد المضبوط لحلقة تذبذب التيار الدوامي.

• هل يمكنني لحام الكابل لإصلاح قطعة؟

  لا. أي إصلاح أو وصلة تغير ممانعة الدائرة المضبوطة وتلغي معايرة المصنع، مما يؤدي إلى بيانات قياس غير قابلة للاستخدام.

• كيف يتم حماية الموصلات أثناء التركيب؟

  استخدم الأغطية الواقية المرفقة أثناء السحب عبر القنوات لمنع دخول الحطام أو الرطوبة إلى واجهة الموصل.
