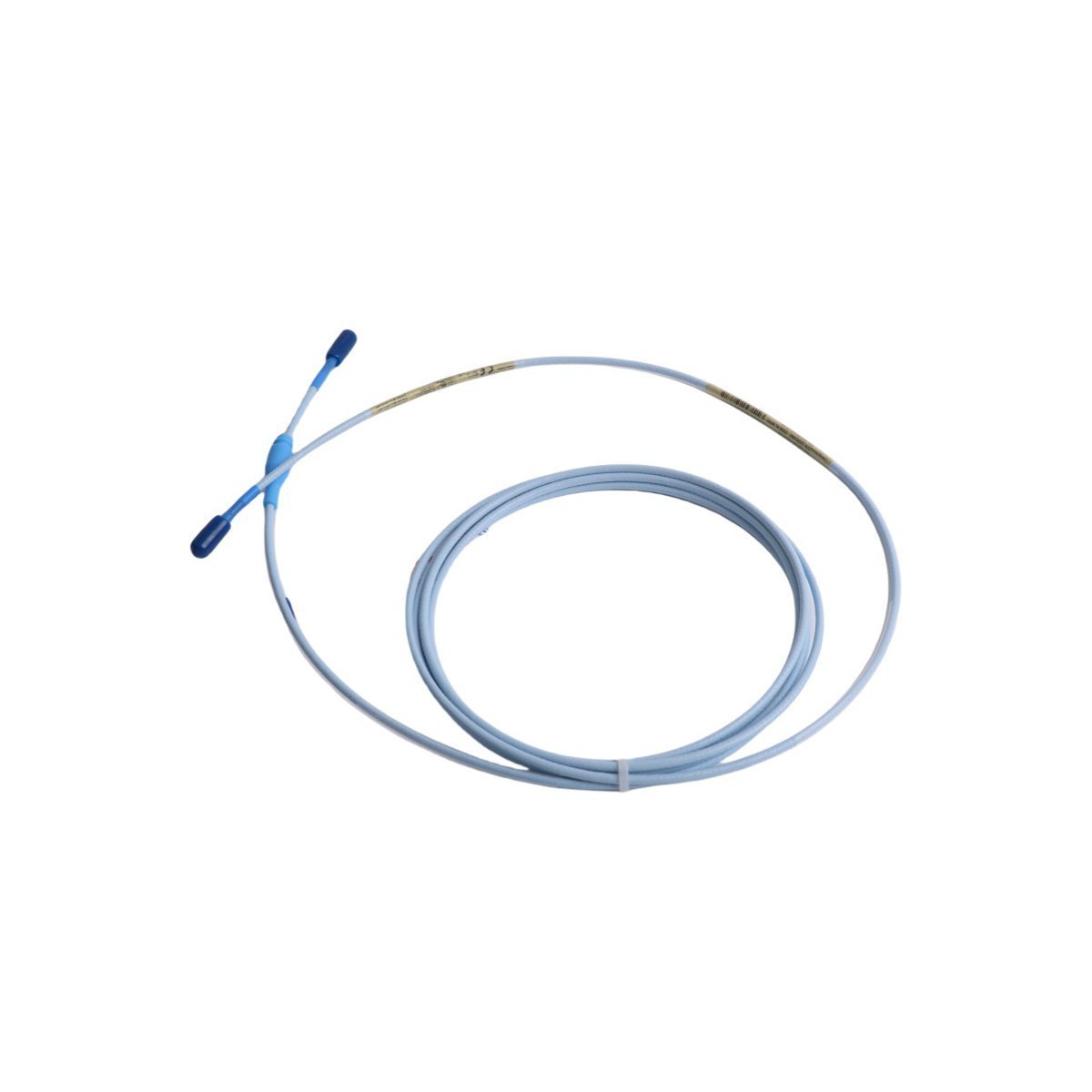

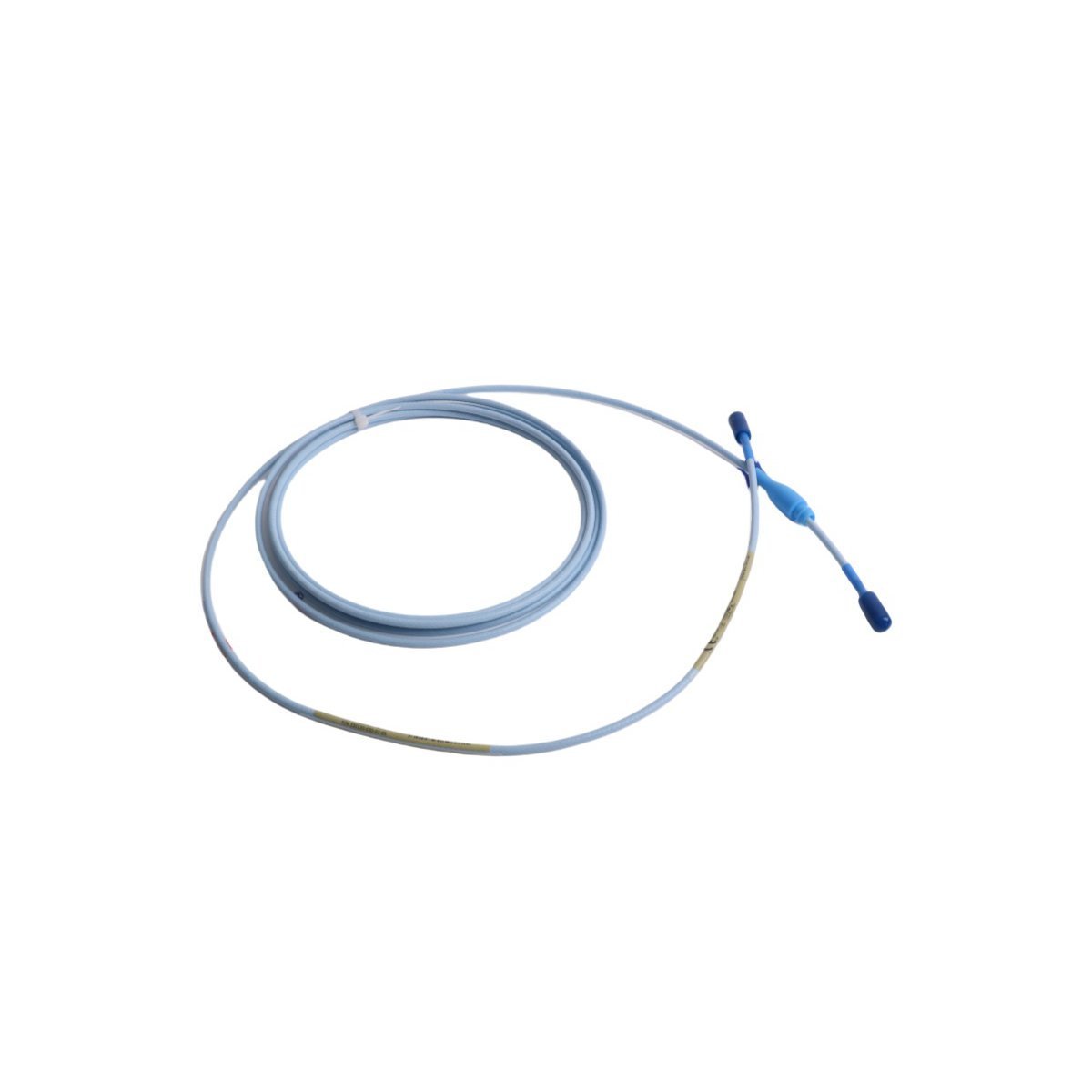

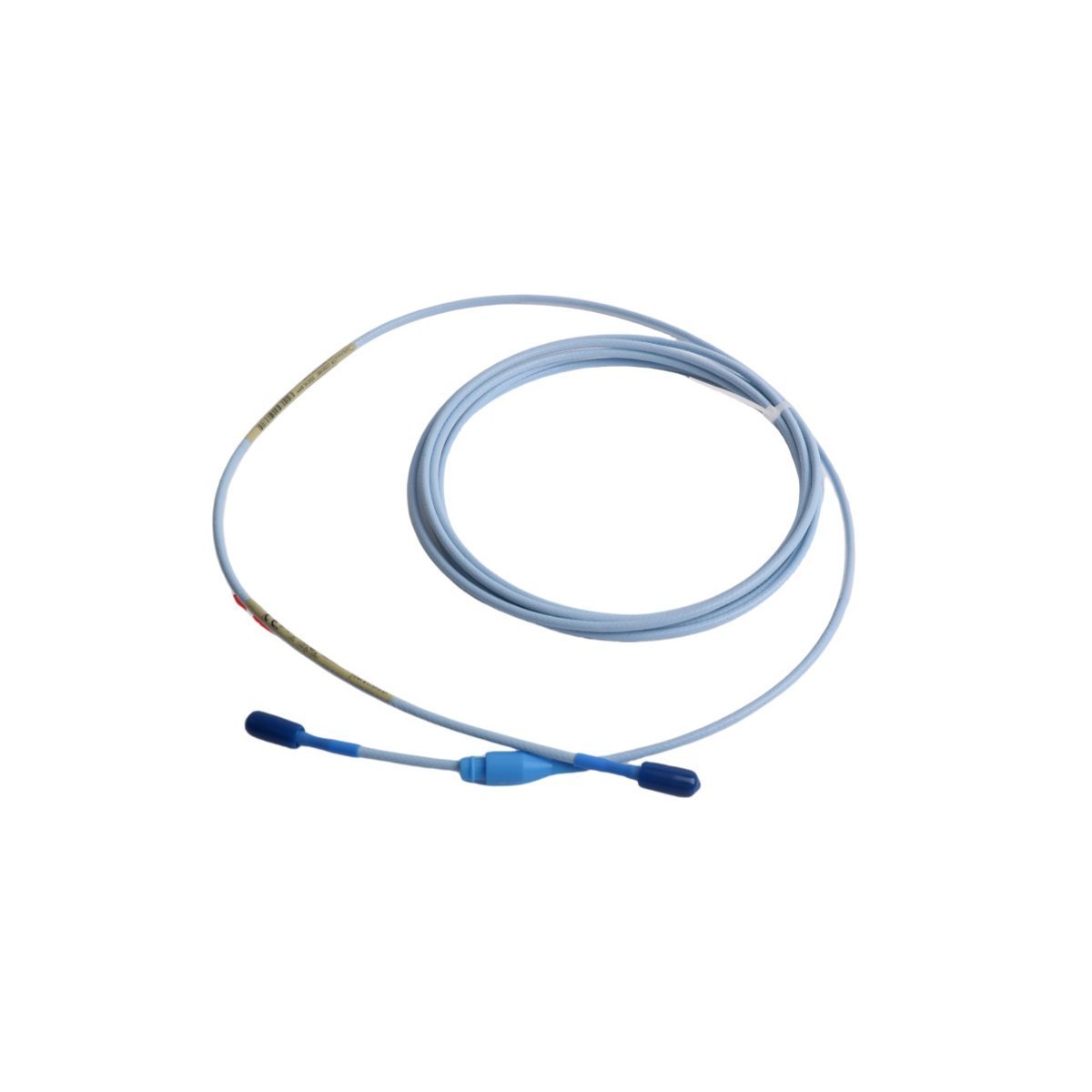

يُعد Bently Nevada 330130-030-00-05 بمثابة كابل التمديد الأساسي 330130 المستخدم لتنفيذ إرسال إشارة تردد لاسلكي (RF) عالي التردد بين مسبار تقارب 8 مم ومستشعر Proximitor عبر منصات حماية الماكينات 3300 XL.

مواصفات الأجهزة

قياس مسبار التيار الدوامي ومقاومة النظام

تم تصميم التكوين المادي لكابل التمديد 3300 XL هذا للحفاظ على مقاومة كهربائية ثابتة على طوله البالغ 3.0 متر. في شبكات القرب الهيكلية، يضمن التحسين الدقيق للطول معايرة مسبار التيار الدوامي بشكل صحيح، مما يسمح لمستشعر Proximitor المطابق بحساب حركة العمود بدقة. تؤدي الانحرافات في الطول الكهربائي إلى تغيير الخط الأساسي للتشغيل، مما يتسبب في تباين يصل إلى 10% أثناء بروتوكولات التحقق الإلزامي من جهد الفجوة (أهداف -10 VDC) المطلوبة لتقييم ديناميكيات الدوار عالية السرعة.

إرشادات التثبيت الميداني

أثناء التوجيه، لا تتجاوز الحد الأدنى لنصف قطر الانحناء الهيكلي المحدد بـ 25.4 مم لمنع تشوه اللب الداخلي أو تدهور التدريع. يجب ربط الموصلات المحورية ميكانيكيًا حتى يتم تعشيق قفل النقر اللمسي الداخلي؛ لا تستخدم الكماشة أو الأدوات غير المعايرة التي يمكن أن تتلف الأسلاك الدقيقة. يجب أن يظل التدريع المحوري الخارجي معزولًا عن غلاف الماكينة المادية ووصلات الأنابيب، وينتهي بدقة عند ناقل التأريض المخصص للأجهزة داخل حاوية النظام الرئيسية لتجنب حلقات التأريض.

الأسئلة المتداولة

س: هل يمكن تعديل كابل التمديد هذا أو تقصيره في الميدان للتكيف مع فجوات التوجيه الضيقة؟

ج: لا. تتطابق معلمات السعة والحث الداخلية بدقة مع معيار الطول 3.0 متر. يؤدي قطع الكابل أو تعديله إلى تدمير مصفوفة معايرة المصنع، مما يبطل عامل القياس 7.87 فولت/مم.

س: هل يدعم هذا الكابل الاستبدال السريع أثناء تشغيل رف المراقبة؟

ج: يمكن إجراء الفصل الكهربائي أثناء تشغيل النظام؛ ومع ذلك، يؤدي هذا الفصل إلى قطع حلقة المستشعر، مما يؤدي على الفور إلى حدوث حالة عطل "ليست جيدة" وتجاوز مرحلات الإنذار للقناة المقابلة.

س: ما هي الحماية الموصى بها لوصلات الموصلات المضمنة في بيئات السوائل القاسية؟

ج: يجب إغلاق وصلات الموصلات باستخدام أكمام حماية الموصلات المصنوعة من المطاط السيليكوني أو شريط ذاتي الالتصاق عالي الحرارة لمنع تسرب الرطوبة من إدخال مسارات مقاومة متوازية عبر خط الإشارة.
