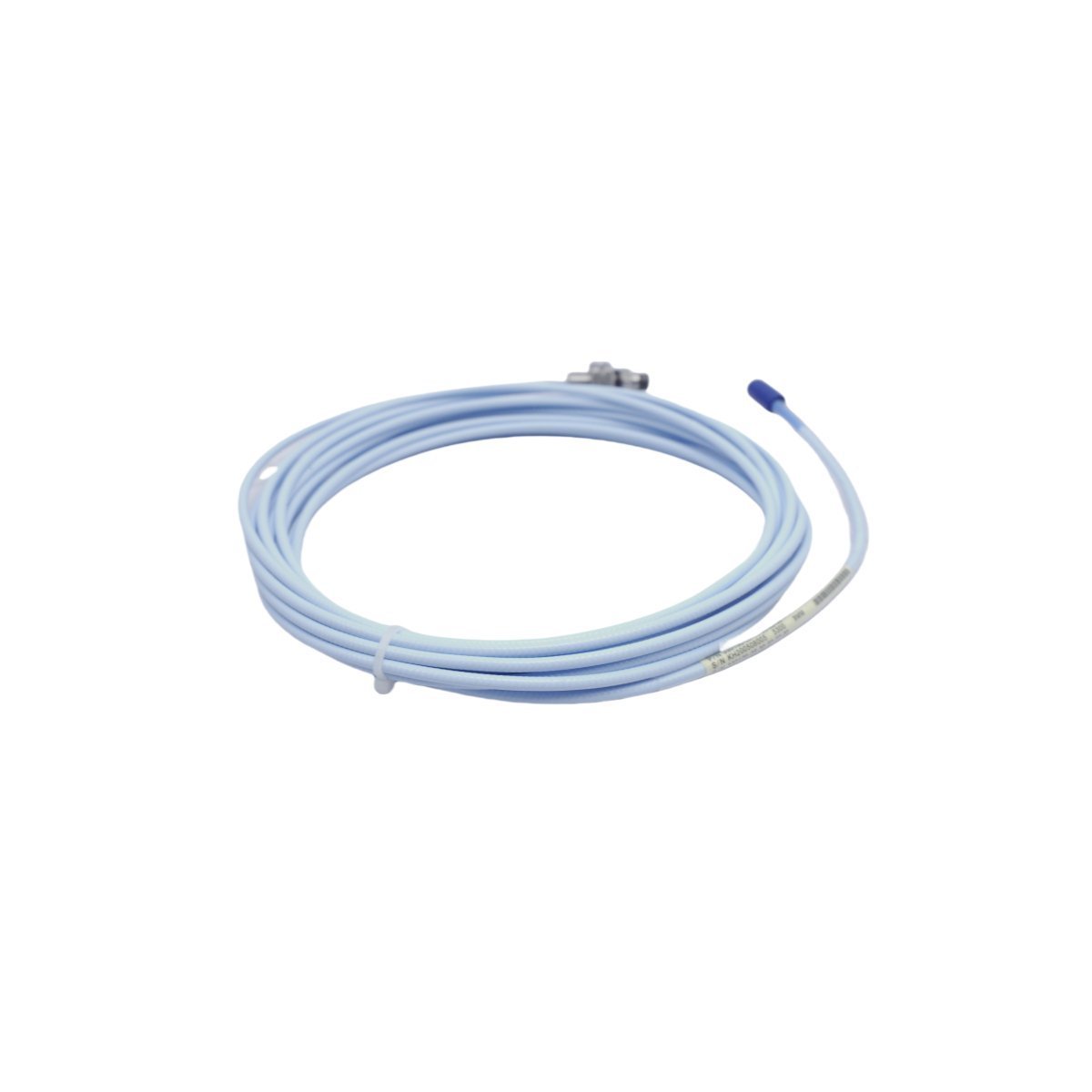

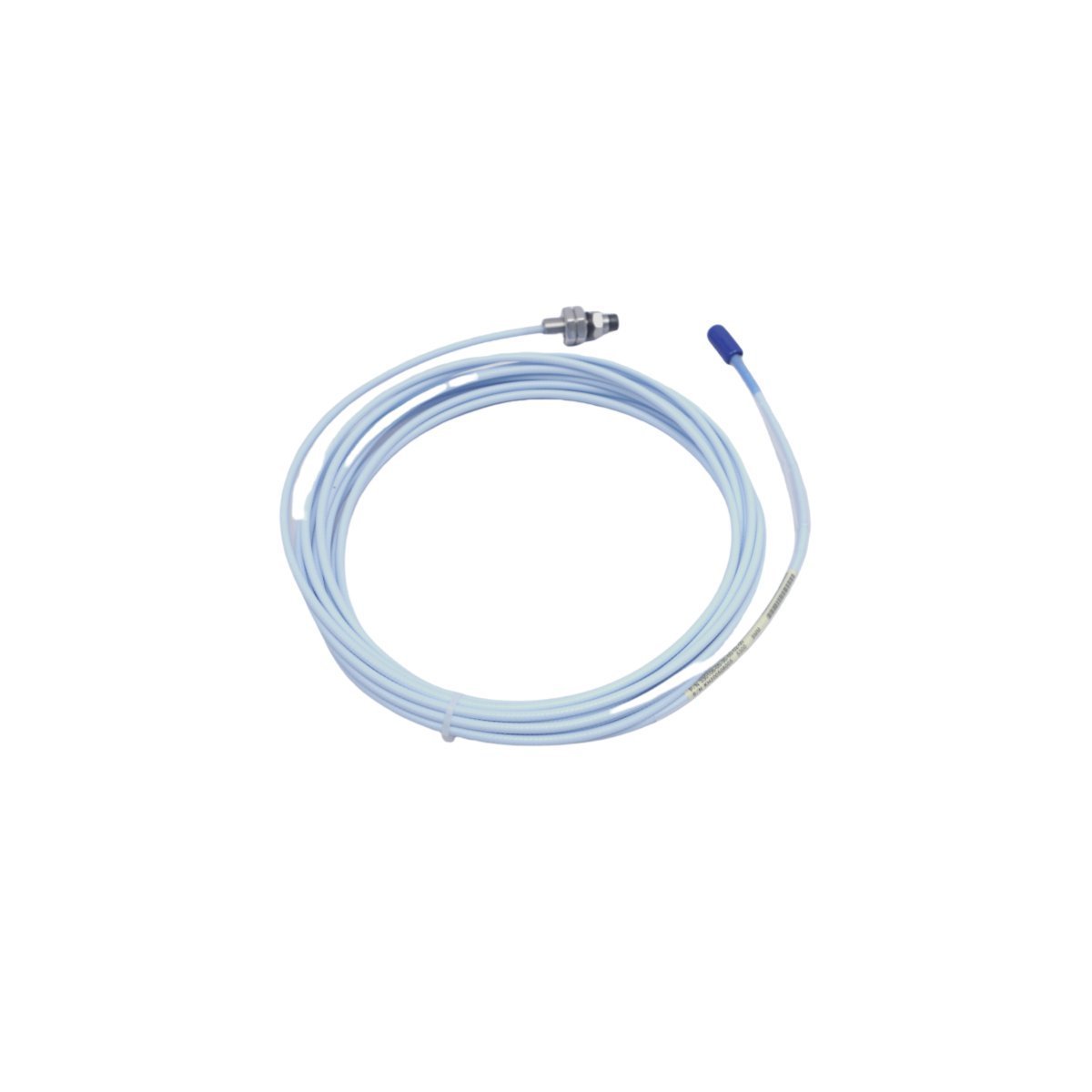

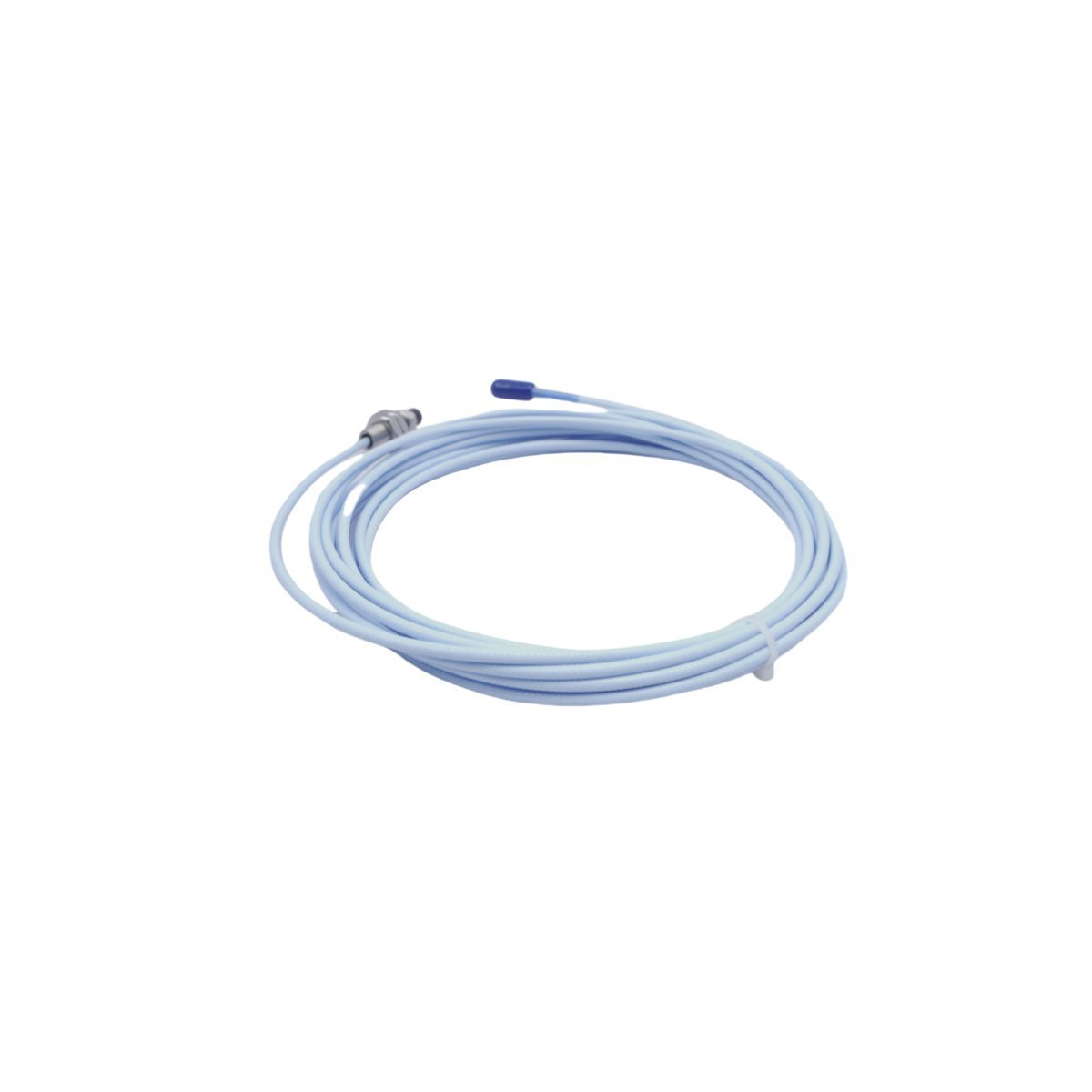

تم تكوينه لنقل الإشارة بين مجسات القرب وأجهزة استشعار Proximitor في منصات مراقبة TSI، يوفر كابل التمديد Bently Nevada 330106-05-30-50-02-00 (330106-05-30-50-02-00) تنفيذًا كهربائيًا فيزيائيًا مباشرًا لأنظمة محول التيار الدوامي.

تفاصيل تعريف النموذج

• 330106: كابل تمديد 3300 XL 8 مم

• 05: طول الكابل (5.0 أمتار)

• 30: خيار الموصل (قياسي)

• 50: موافقة الوكالة (موافقات متعددة)

• 02: خيار حماية الموصل

• 00: لا يوجد خيار قياسي

المواصفات الفنية للأجهزة

ديناميكيات الدوار وقمع التداخل

يعتبر كابل التمديد 330106 جزءًا لا يتجزأ من الحفاظ على المعاوقة على مستوى النظام اللازمة لمراقبة ديناميكيات الدوار بدقة. يشتمل التصميم ثلاثي المحاور على درع عالي التردد لضمان قمع فعال للتداخل بين قنوات المحول المتجاورة. عند التركيب، يحافظ الكابل على عامل القياس 7.87 فولت لكل ملم (200 ملي فولت/ميل) الذي تم تحديده بواسطة اقتران المجس و Proximitor. يجب على الفنيين التأكد من إجراء التحقق من جهد الفجوة بعد التركيب؛ يجب أن يظل جهد الفجوة المستهدف عند طرف المجس -10 فولت تيار مستمر عندما يكون العمود متمركزًا ضمن النطاق الخطي للمجس لضمان خطية القياس.

معلومات الطلب

• 1 × كابل تمديد 330106-05-30-50-02-00

• 1 × طقم حماية الموصل

• 1 × وثائق الامتثال

بروتوكولات التركيب الميداني

• توجيه الكابل: راقب الحد الأدنى لنصف قطر الانحناء البالغ 25 مم. تجاوز هذا الحد يمكن أن يتسبب في ضرر دائم للقلب المحوري والدرع.

• توصيل الموصل: مطلوب ملاحظات لمسية عند تثبيت موصلات ClickLoc. تأكد من أن آلية القفل مثبتة بالكامل لمنع دخول الملوثات.

• استمرارية الدرع: يجب أن يظل درع الكابل مستمرًا عبر واجهة الموصل. تجنب تأريض درع الكابل عند نقاط متعددة لمنع حلقات التأريض.

• حماية القناة: استخدم قناة مرنة محكمة السوائل للبيئات الخارجية أو الكيميائية القاسية لتوفير تخفيف الضغط الميكانيكي لتجميع الكابل.

الأسئلة الفنية المتكررة

• هل يمكن استخدام كابل التمديد هذا مع Proximitors غير XL 3300؟

  لا. يتم مطابقة معاوقة نظام 3300 XL كمجموعة. سيؤدي خلط المكونات غير XL إلى عوامل قياس غير صحيحة وانجراف في القياس.

• هل من الممكن قص الكابل إلى طول أقصر؟

  لا. يؤدي القص إلى تغيير المعاوقة المعايرة للكابل، مما سيبطل إخراج النظام ويسبب أخطاء كبيرة في قراءات الاهتزاز.

• كيف يجب حماية الموصل أثناء السحب؟

  استخدم واقي الموصل المتوفر أو جورب سحب مناسب لمنع الإجهاد الميكانيكي على واجهة ClickLoc أثناء توجيه الكابل عبر القناة.

• ما هي أقصى درجة حرارة تشغيل لغلاف الكابل؟

  تم تصنيف غلاف FEP للتشغيل حتى 177 درجة مئوية، شريطة ألا تعرض البيئة الكابل لإجهاد ميكانيكي عند هذه الحدود.

• هل هناك متطلبات عزم دوران محددة للموصلات؟

  لا. تعتمد موصلات ClickLoc على آلية قفل دفع ولف بدلاً من عزم الدوران الملولب، على الرغم من أن الشد اليدوي يضمن تثبيت الختم بالكامل.

• كيف يتم تحديد فقدان الإشارة على مدى 5 أمتار؟

  يتم معايرة النظام لطول إجمالي محدد. الفقدان لا يكاد يذكر ضمن طول التصميم، بشرط أن تظل معاوقة الكابل ضمن التفاوتات المحددة.

• هل يمكن استخدام هذا الكابل في تطبيقات التفريغ؟

  نعم. المواد المستخدمة في تجميع 330106 متوافقة بشكل عام مع بيئات التفريغ، شريطة أن تكون نظيفة وخالية من مواد التشحيم المتسببة في انبعاثات غازية.

• ما الذي يشير إلى دائرة مفتوحة في الكابل؟

  ستؤدي الدائرة المفتوحة إلى إخراج Proximitor لجهد قريب من سكة الإمداد السالبة (-24 فولت تيار مستمر)، مما يشير إلى فقدان استمرارية المجس إلى المستشعر.
