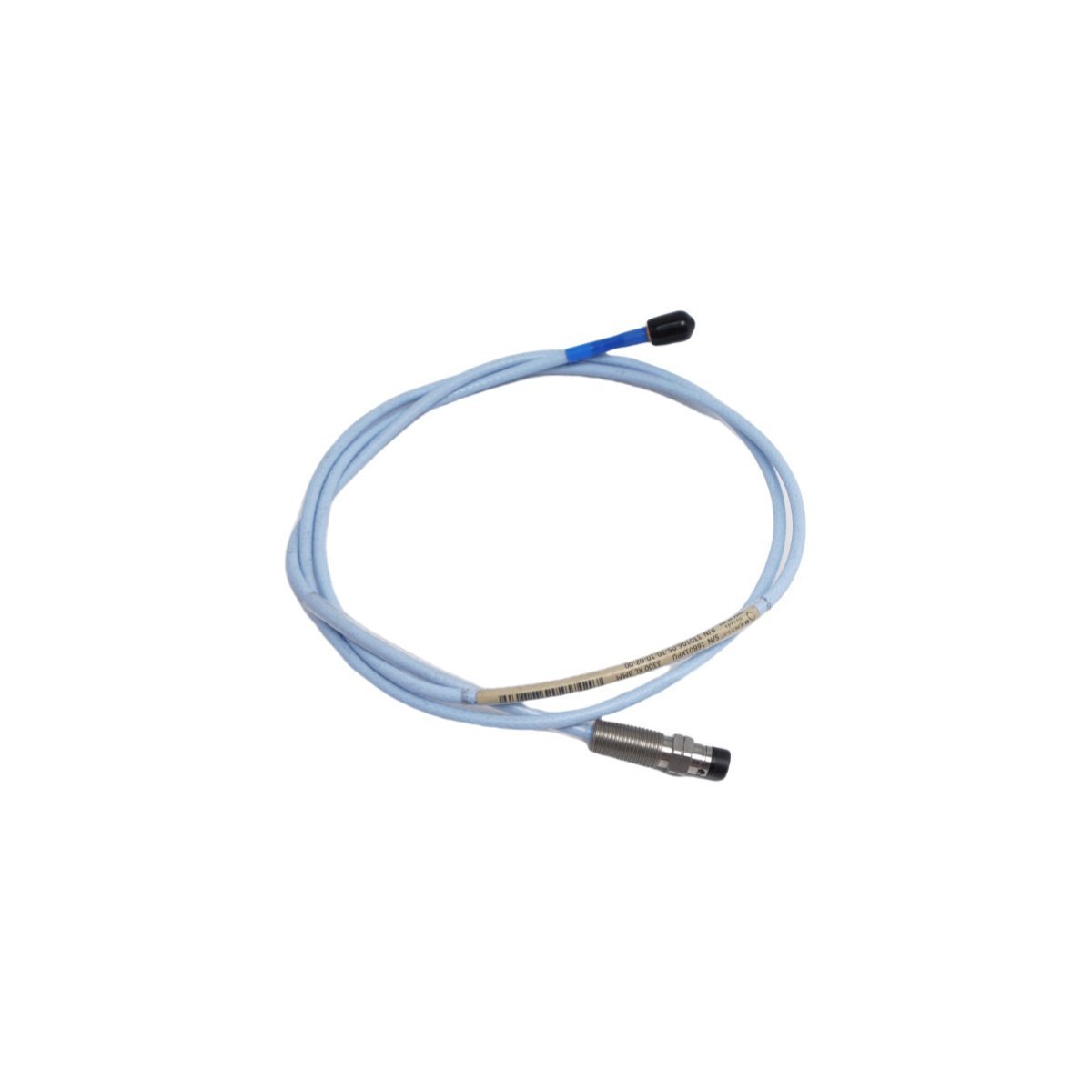

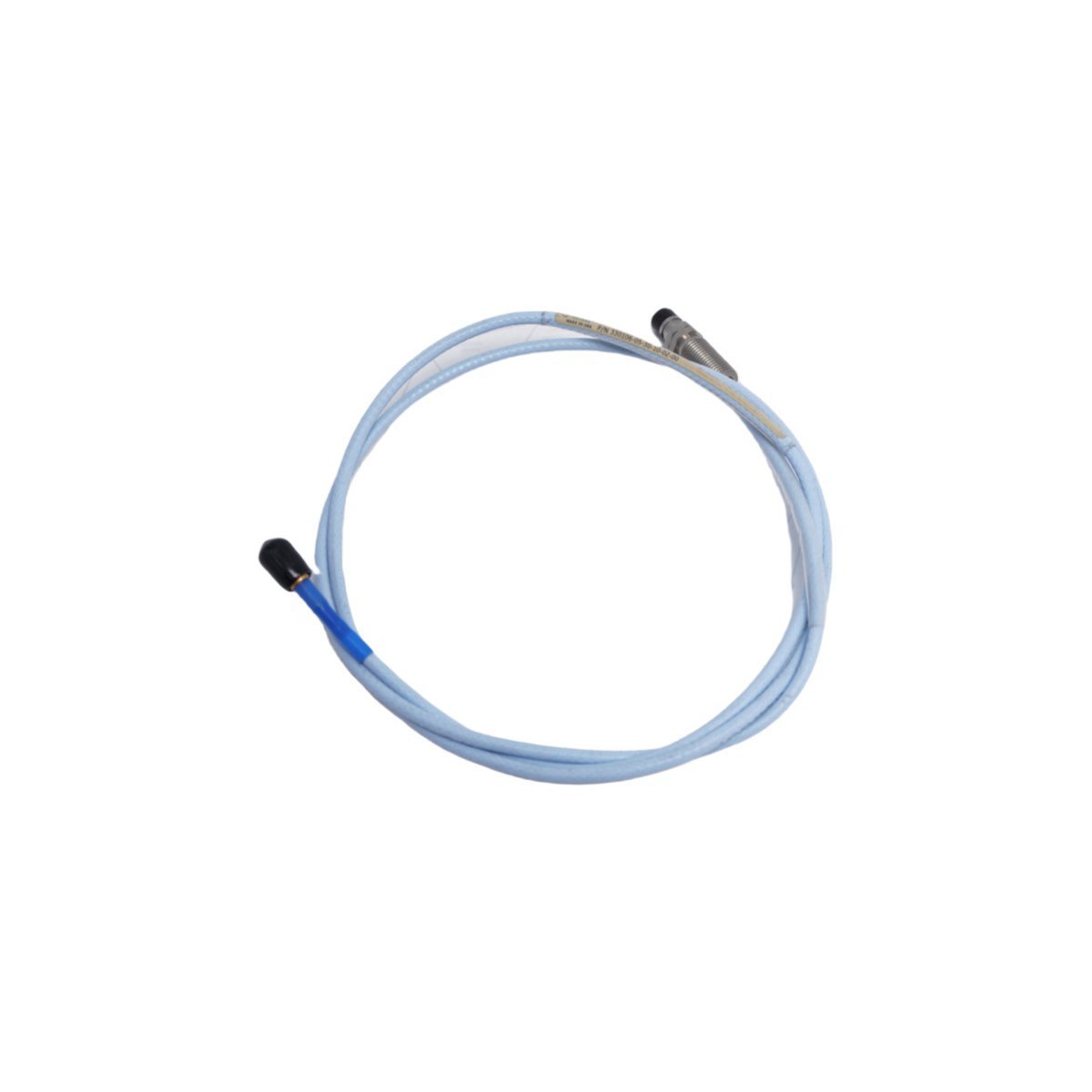

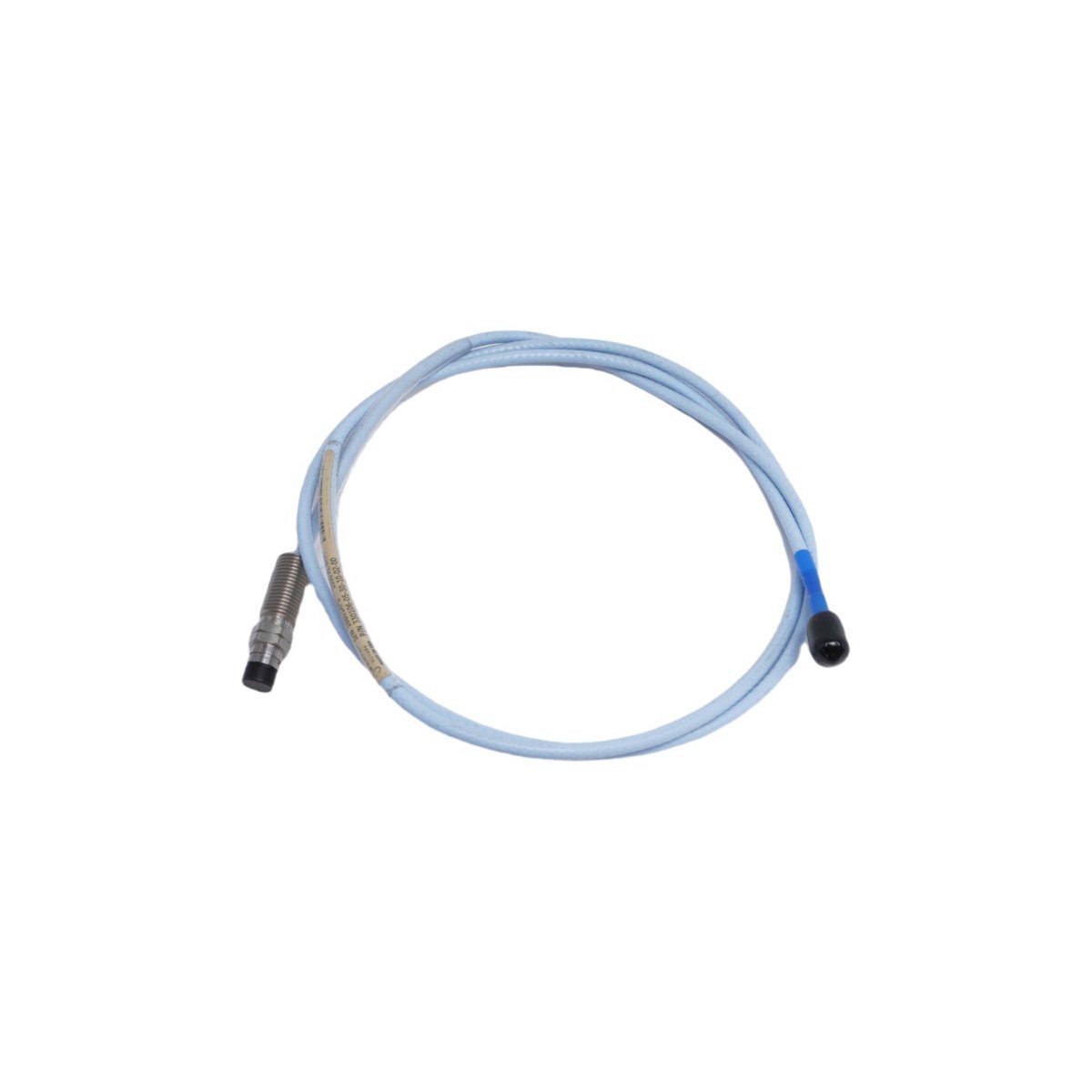

تم تكوينه لقياس موضع الدوار والاهتزاز المتخصص في الآلات الدوارة، ويوفر Bently Nevada 330106-05-30-10-12-00 (330106-05-30-10-12-00 مجسات التقارب ذات التثبيت العكسي) تنفيذًا ماديًا مباشرًا لاستشعار مسافة التيار الدوامي داخل أنظمة مراقبة التوربينات (TSI) حيث يكون التثبيت القياسي عبر الفتحات مقيدًا.

توضيح اللاحقة ومصفوفة النموذج

تلتزم سلسلة 330106-05-30-10-12-00 بمعايير تكوين التثبيت العكسي Bently Nevada 3300 XL:

• 330106: مجس تثبيت عكسي 8 مم.

• 05: طول المجس الكلي (50 مم).

• 30: مواصفات الخيط (3/8-24).

• 10: الطول الكلي (1.0 متر).

• 12: نوع الموصل (موصل مع غطاء).

• 00: موافقة الوكالة (لا يلزم).

مواصفات الأجهزة

خصائص مجس التيار الدوامي و TSI

يستخدم هذا المجس ذو التثبيت العكسي مبدأ التيار الدوامي للحفاظ على إخراج خطي على مدى القياس. يعد التحقق الدقيق من جهد الفجوة خطوة إلزامية في التشغيل؛ يظل نقطة التشغيل المستهدفة -10 VDC لضمان عمل المجس ضمن منحنى المحول الخطي. يشتمل هيكل التثبيت العكسي 3300 XL على قمع تداخل مدمج، مما يضمن عدم تداخل المجسات المجاورة في التركيبات عالية الكثافة مع بيانات الاهتزاز. تُستخدم هذه المجسات لمراقبة ديناميكيات الدوار، واكتشاف موضع الخط المركزي للعمود، وتحديد توقيعات الاهتزاز الشعاعي في الآلات التوربينية حيث يجب تثبيت المجس من داخل غلاف الآلة.

معلومات الطلب

• مجس تقارب واحد (1) 330106-05-30-10-12-00 ذو تثبيت عكسي.

• صمولة تثبيت ومجموعة غسالة.

• ورقة التعليمات الفنية والتثبيت.

• ملاحظة: تُباع كابلات التمديد وأجهزة استشعار Proximitor بشكل منفصل ويجب أن تكون متوافقة مع معاوقة نظام 3300 XL 8 مم.

إرشادات التركيب الميداني

• التثبيت العكسي: قم بتركيب المجس من خلال فتحة التركيب من داخل غلاف الآلة؛ تأكد من أن سطح التركيب نظيف ومستوٍ لمنع سوء محاذاة المجس.

• إعداد الفجوة: استخدم ميكرومتر عمق للتحقق من الفجوة الميكانيكية بين طرف المجس والسطح المستهدف؛ تأكد من جهد الخرج عند طرف Proximitor (الهدف: -10 VDC).

• مواصفات عزم الدوران: أحكم ربط صامولة التركيب بإحكام لمنع اهتزاز المجس؛ لا تتجاوز حدود عزم الدوران لتجنب تشويه غلاف المجس.

• توجيه الكابل: احمِ السلك المحوري أثناء التوجيه الداخلي للآلة لمنع التلامس مع المكونات الدوارة أو الحواف الداخلية الحادة.

• سلامة الموصل: تأكد من أن موصل الغلاف الداخلي نظيف؛ استخدم شحم السيليكون إذا كانت بيئة التركيب معرضة لضباب الزيت أو الرطوبة.

الأسئلة المتكررة

• لماذا يستخدم تكوين التثبيت العكسي؟

  يستخدم تصميم التثبيت العكسي في حالات الآلات التي لا يمكن إدخال المجس فيها من الخارج، مما يسمح بالتثبيت من الجانب الداخلي للغلاف.

• هل المجس 330106 مطابق كهربائيًا للمجس 330101؟

  نعم. إلكترونيات المحول متطابقة؛ الفرق الرئيسي هو تصميم الغلاف الميكانيكي المطلوب لتطبيقات التثبيت العكسي.

• ما هو جهد الفجوة المستهدف لهذا النموذج؟

  جهد الفجوة التشغيلي القياسي هو -10 VDC، والذي يتوافق مع مركز نطاق الاستشعار الخطي لنظام المحول.

• كيف تؤثر صامولة التثبيت العكسي على التركيب؟

  تثبت الصامولة المجس مقابل الوجه الداخلي للغلاف؛ تأكد من استخدام حشية أو مانع تسرب مناسب إذا كانت الفتحة مسار تسرب محتمل لسوائل الآلة.

• هل يمكنني استخدام كابل تمديد قياسي مع هذا المجس؟

  نعم، بشرط أن يتطابق نوع الموصل وأن يتم معايرة الطول الكلي للنظام مع جهاز Proximitor 3300 XL المحدد المستخدم.

• كيف أتأكد من أن المجس موجه بشكل صحيح؟

  يجب أن يكون طرف المجس متمركزًا فوق المنطقة المستهدفة؛ تأكد من أن قوس التثبيت العكسي أو الفتحة توفر دعمًا هيكليًا كافيًا لمنع الانحراف.

• هل يتطلب هذا المجس مادة مستهدفة محددة؟

  تمت معايرة المحول للفولاذ 4140؛ تأكد من أن مادة العمود المستهدف تتطابق مع هذه المواصفات أو طبق عامل قياس المعايرة.

• كيف يتم اكتشاف فشل مجس التثبيت العكسي؟

  عادةً ما يشار إلى الفشل بواسطة خطأ "جهد الفجوة" على الشاشة، ناتجًا عن كسر سلك داخلي أو تلف طرف المجس أثناء تشغيل الآلة.
