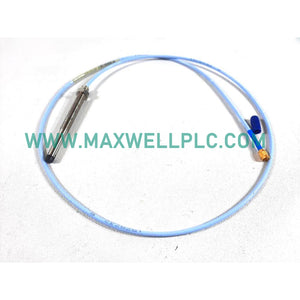

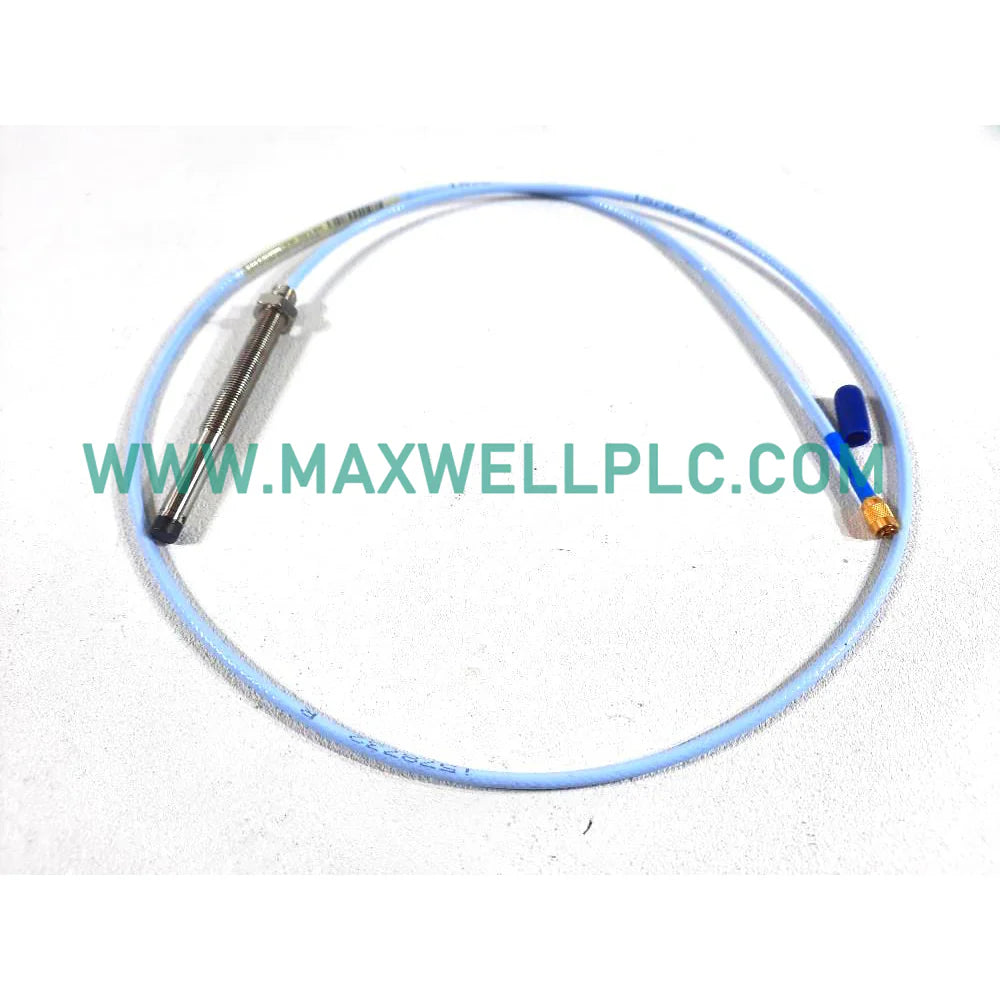

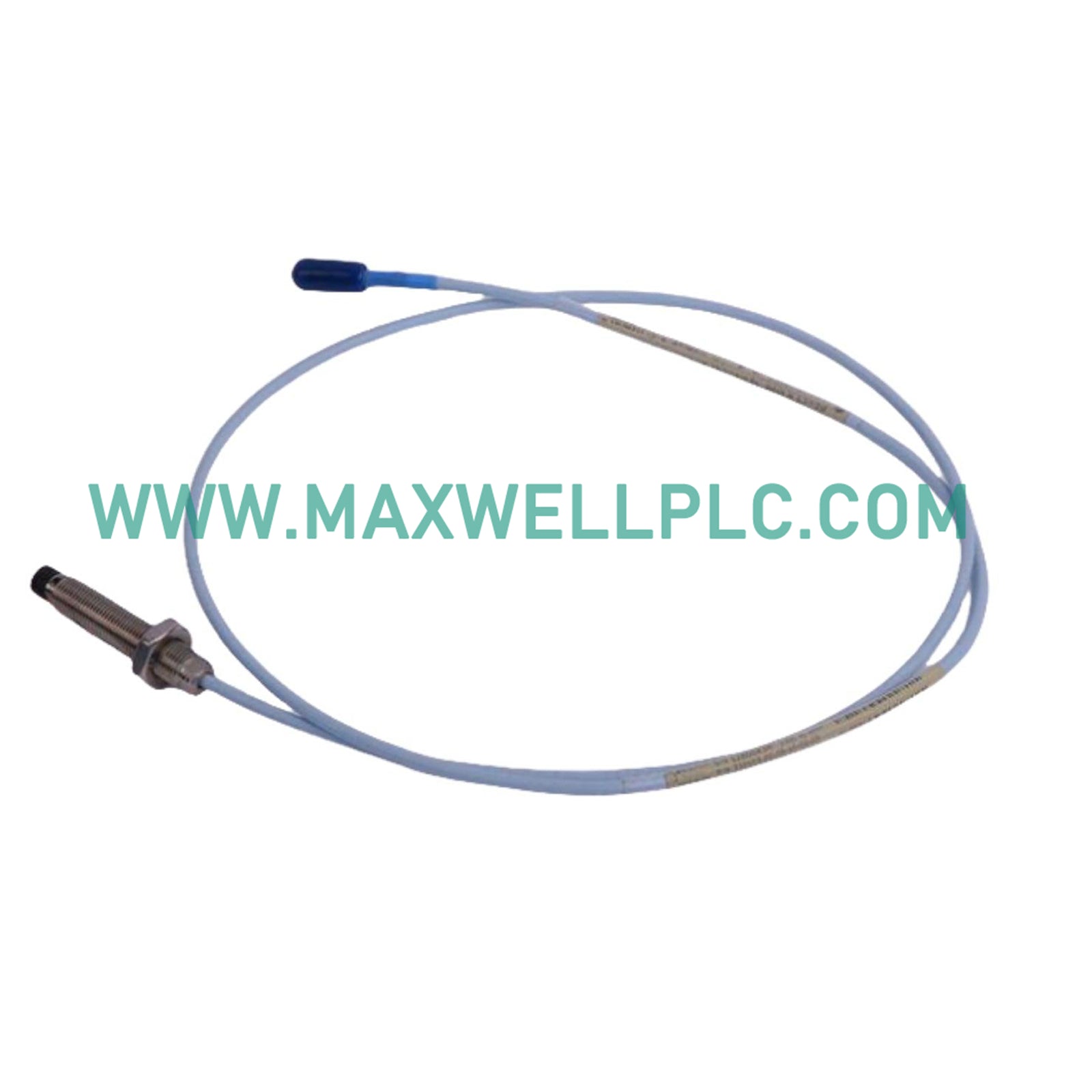

330104-00-24-10-02-00 Bently Nevada 3300 XL 8 مم مجسات التقارب محول التقارب
-
الأبعاد: 30 سم × 20 سم × 15 سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
تم تصميم المسبار Bently Nevada 330104-00-24-10-02-00 (مسبار التقارب 330104) لقياس الإزاحة في الآلات الدوارة، ويوفر تنفيذًا مباشرًا للإشارة الفيزيائية عبر الحث بالتيار الدوامي داخل أنظمة المراقبة 3300 XL. يقوم هذا الجهاز بتحويل تباين فجوة الهدف إلى إشارة كهربائية متناسبة.
توضيح اللاحقة ومصفوفة النموذج
-
330104: مسبار تقارب 8 مم، تثبيت عكسي
-
00: طول غير ملولب (0 مم)
-
24: طول الهيكل الإجمالي (240 مم)
-
10: الطول الكلي (1.0 متر)
-
02: نوع الموصل (موصل ClickLoc محوري مصغر)
-
00: موافقة الوكالة (غير مطلوبة)
مواصفات الأجهزة
| المعلمة | المواصفات |
| النموذج | 330104-00-24-10-02-00 |
| العلامة التجارية | Bently Nevada |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.35 كجم |
| أبعاد الشحن | 30 سم × 20 سم × 15 سم |
| درجة حرارة التشغيل | -51 درجة مئوية إلى +177 درجة مئوية |
| استهلاك الطاقة | < 12 مللي أمبير (عند مدخل -24 فولت تيار مستمر) |
| النطاق الخطي | 2.0 مم (0.25 مم إلى 2.29 مم) |
| مادة رأس المسبار | كبريتيد البوليفينيلين (PPS) |
المراقبة الميكانيكية وديناميكا الدوار
يستخدم هيكل محول 3300 XL قياس مسبار التيار الدوامي الدقيق لضمان استجابة خطية لإزاحة الدوار. يتطلب التحليل الدقيق لديناميكا الدوار التحقق من جهد الفجوة عند هدف -10 فولت تيار مستمر أثناء ظروف الماكينة الثابتة. يتم الحفاظ على قمع التداخل عن طريق دوائر المذبذب عالية التردد المتطابقة، مما يضمن بقاء إشارات المجسات الفردية معزولة في التركيبات عالية الكثافة. يعد استمرارية الدرع أمرًا ضروريًا لمنع الضوضاء الكهرومغناطيسية من تدهور نسبة الإشارة إلى الضوضاء في تطبيقات الاهتزازات العالية.
معلومات الطلب
-
1 مسبار تقارب Bently Nevada 330104-00-24-10-02-00
-
1 صامولة ربط للتثبيت
-
1 وثيقة تثبيت فنية
إرشادات التركيب الميداني
-
تحديد موضع الفجوة: اضبط طرف المسبار على فجوة اسمية تبلغ 1.27 مم من السطح المستهدف أثناء التركيب.
-
مواصفات عزم الدوران: أحكم ربط صامولة القفل عند 5.6 نيوتن متر؛ وتجنب تجاوز هذا الحد لمنع تلف غلاف المسبار أو الخيوط.
-
معالجة الكابلات: حافظ على نصف قطر انحناء لا يقل عن 25 مم؛ وثبت الكابل المحوري لمنع التعب الناتج عن الاهتزاز.
-
التأريض: قم بإنهاء درع الكابل فقط عند أطراف إدخال الشاشة لتجنب الحلقات الأرضية.
الأسئلة المتكررة
-
ما هو الاستخدام الأساسي لتكوين التثبيت العكسي؟
يتم تثبيت المجسات ذات التثبيت العكسي من داخل غلاف الماكينة، وهو أمر قياسي للتطبيقات التي يجب أن يكون فيها الموصل خارج غلاف المحمل.
-
هل يمكن لهذا المسبار أن يعمل بدون مستشعر Proximitor مطابق؟
لا، المسبار مكون سلبي ويتطلب مستشعر Proximitor من نوع 3300 XL لتوليد تردد الإثارة وتحويل الإشارة.
-
ماذا يحدث إذا تم تثبيت طرف المسبار بفجوة غير صحيحة؟
يؤدي التشغيل خارج النطاق الخطي إلى قص الإشارة وفقدان الحساسية، مما يؤدي إلى قياس اهتزاز غير دقيق.
-
هل المسبار حساس للتغيرات في درجة الحرارة المحيطة؟
تم تصميم المسبار لأداء مستقر يصل إلى 177 درجة مئوية، مع انحراف ضئيل في الخرج الكهربائي عبر نطاق درجة الحرارة المحدد.
-
كيف أتأكد من أن المسبار يعمل بشكل صحيح؟
قم بقياس جهد الفجوة عند مدخل بطاقة المراقبة؛ تشير قراءة -10 فولت تيار مستمر إلى أن المسبار في وضع صحيح في النطاق الخطي.
-
هل يمكنني استخدام هذا المسبار على أهداف غير معدنية؟
لا، يتم معايرة الخرج للفولاذ AISI 4140؛ يتطلب استخدام مواد أخرى إعادة معايرة كبيرة لـ Proximitor.
-
ما هي عواقب الدرع المحوري المكسور؟
يسمح الدرع المكسور بالتداخل الكهرومغناطيسي، والذي يظهر على شكل زيادة في مستوى ضوضاء الإشارة وإنذارات اهتزاز خاطئة.
-
هل يدعم هذا المسبار التبديل الساخن؟
سيؤدي التبديل الساخن لأسلاك المسبار أثناء تشغيل النظام إلى حالة "المحول غير موافق" على أجهزة المراقبة.
