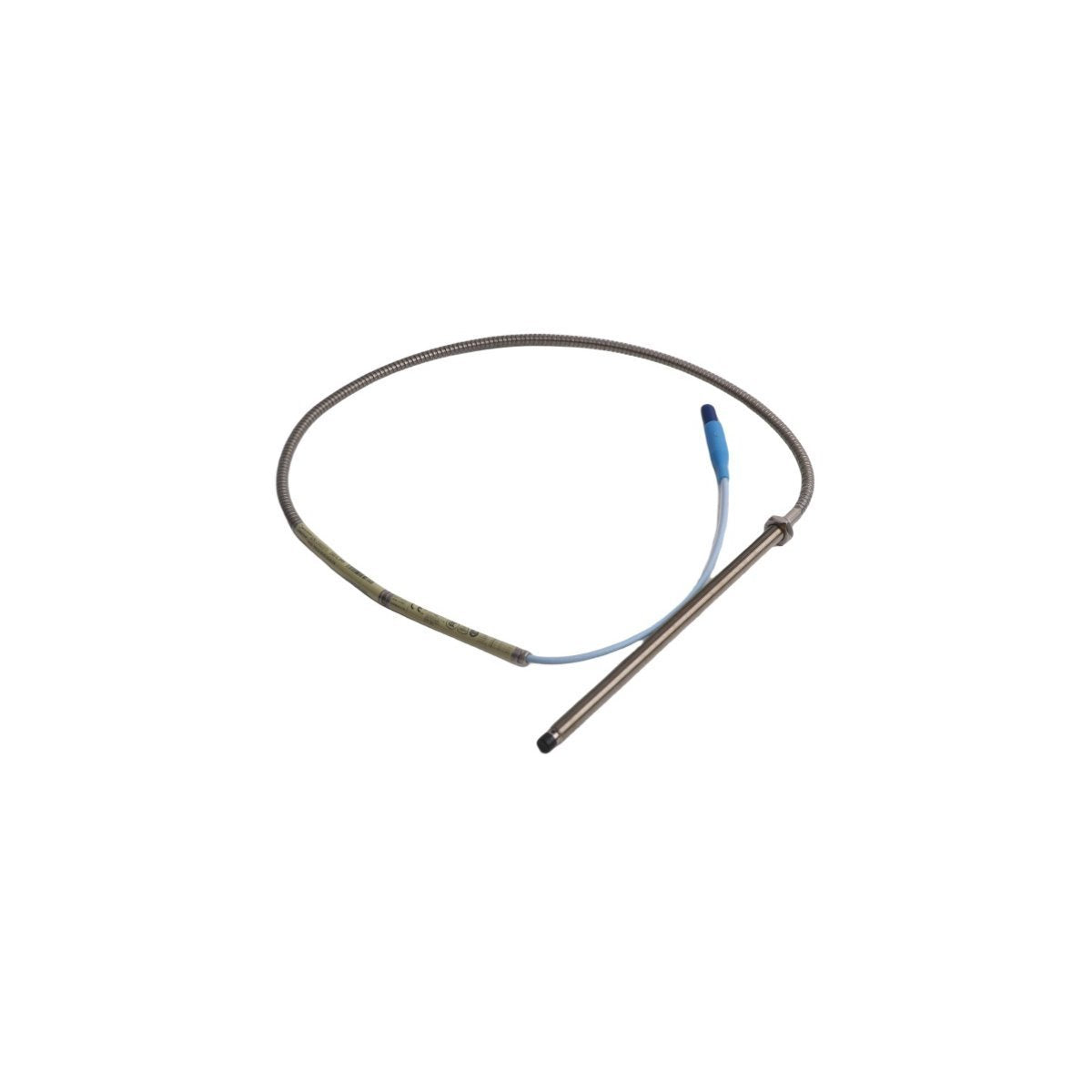

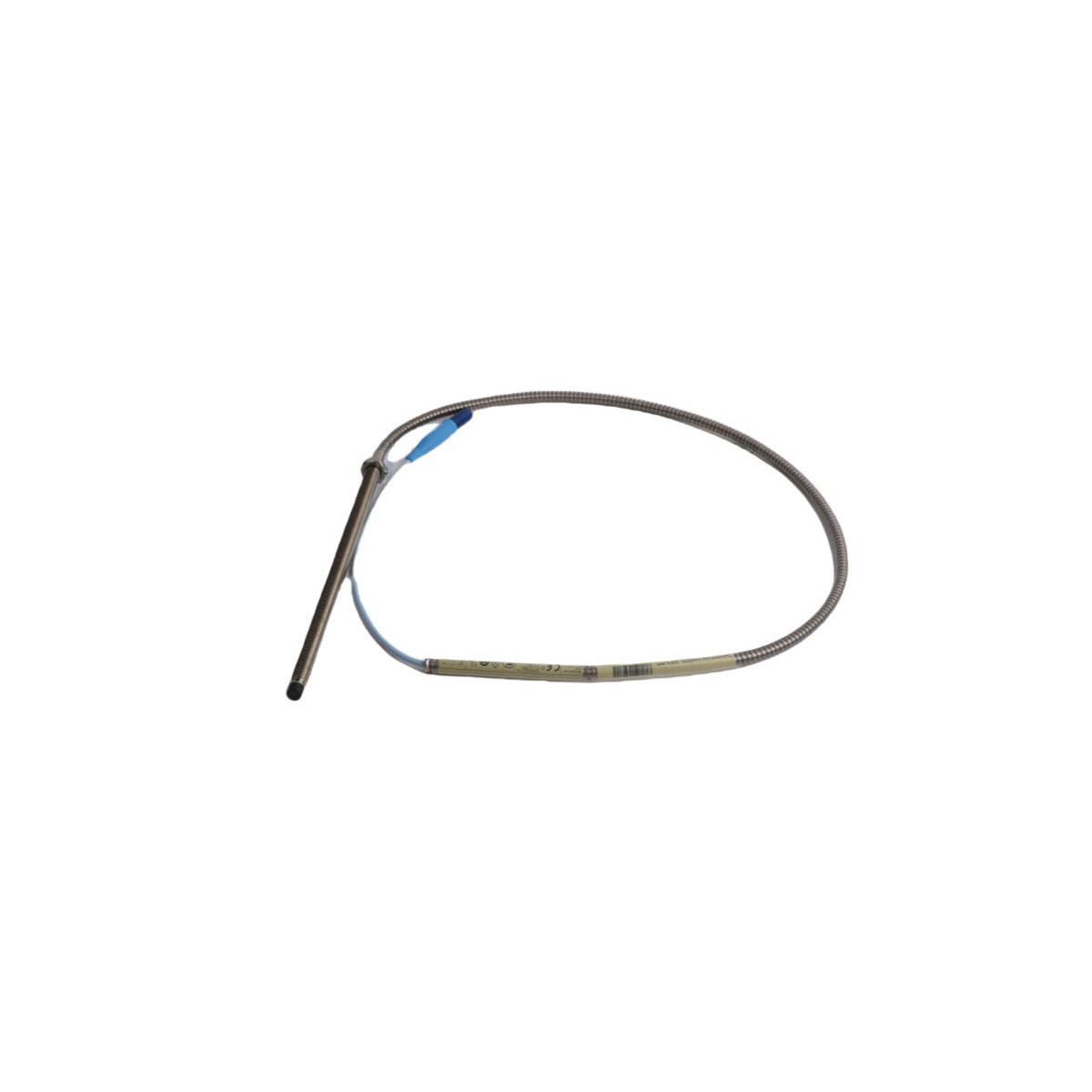

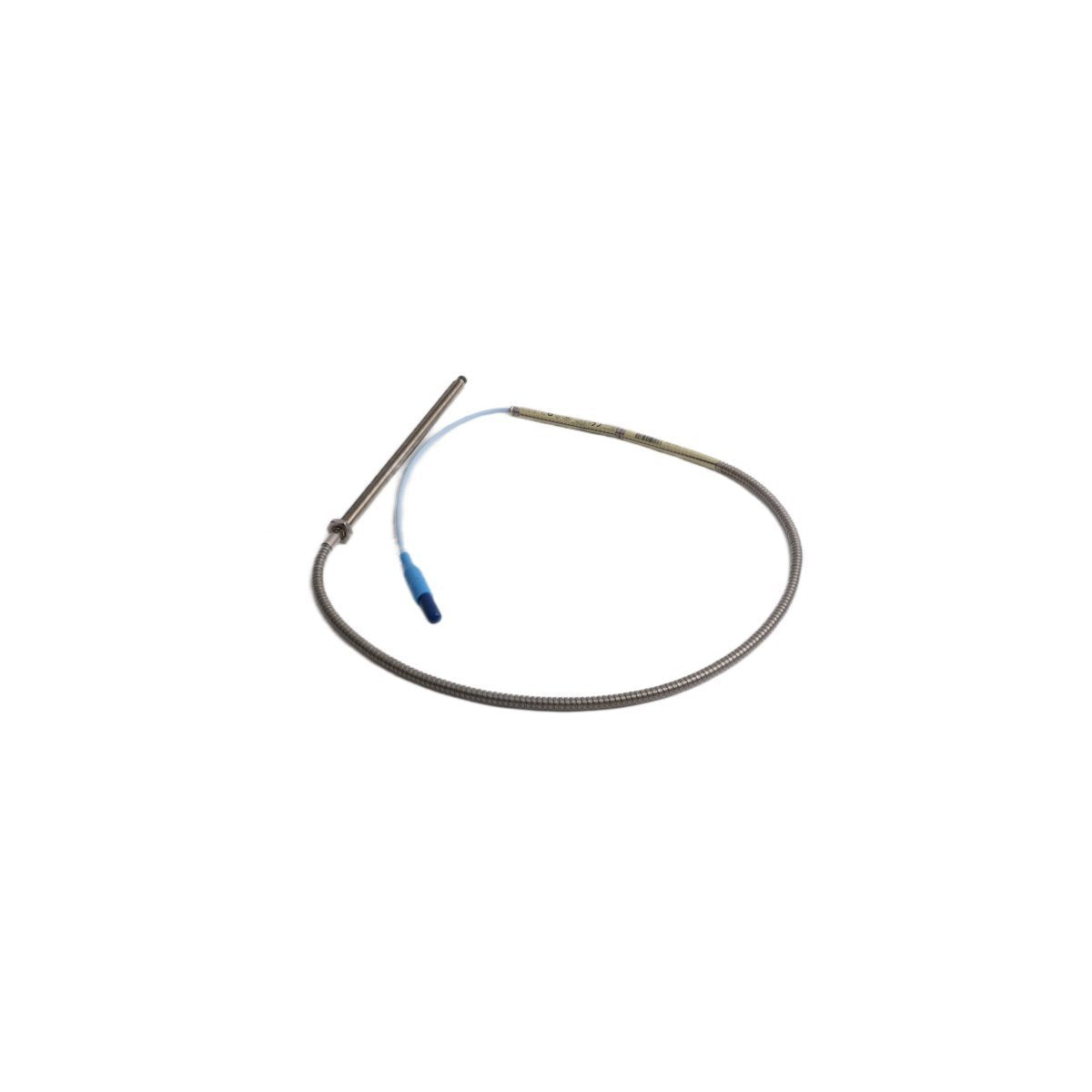

يعمل Bently Nevada 330104-00-20-10-01-CN كمجسات تقارب 330104 الأساسية المستخدمة لتنفيذ قياسات إزاحة العمود والاهتزازات بدون تلامس عبر أنظمة حماية الآلات Bently Nevada 3500.

مصفوفة اختيار اللاحقة

• 330104: 3300 XL 8 مم مسبار تقارب، خيط متري M10 x 1

• -00: 0 مم طول غير ملولب

• -20: 200 مم الطول الكلي للعلبة

• -10: 1.0 متر (3.3 قدم) الطول الكلي للكابل

• -01: موصل ClickLoc محوري مصغر مع غطاء حماية الكابل المحوري

• -CN: تكوين الموافقات المعتمدة للوائح السلامة الصينية الإقليمية

المواصفات الميكانيكية والكهربائية

مراقبة الآلات وخصائص TSI

يعمل مستشعر التقارب هذا على مبدأ التيار الدوامي لتتبع سلوك العمود الديناميكي وديناميكيات الدوار. يحول التجميع الميكانيكي معلمات المسافة إلى حقول تردد لاسلكي عالية التردد يولدها جهاز Proximitor. يعتمد معايرة المجال على التحقق الدقيق من جهد الفجوة، مستهدفًا نقطة فحص مركزية اسمية تبلغ -10 فولت تيار مستمر لتحقيق الخطية المثلى. توفر بنية الطرف الدقيقة مقاييس مستقرة لقياس التيار الدوامي (عادة 7.87 فولت/مم) مع قمع التداخل المتقاطع متعدد القنوات في الإعدادات الشعاعية الكثيفة.

مخزون الإرسال اللوجستي

• 1 مسبار تقارب Bently Nevada 330104-00-20-10-01-CN

• 2 صواميل تثبيت سداسية M10 x 1

• 1 غطاء حماية سيليكون للموصل المحوري

بروتوكول التركيب الميداني

• استقرار تعشيق الخيط

  تأكد من أن تركيب القوس يحقق تعشيقًا صلبًا للخيط للقضاء على التوافقيات الاهتزازية للعلبة التي تشوه قراءات الهدف الحقيقية.

• تعديل موضع جهد الفجوة

  اضبط عمق الإدخال الميكانيكي حتى يسجل التحقق من جهد الفجوة حوالي -10 فولت تيار مستمر عند نقاط اختبار رف الشاشة.

• نسب عزل الخلوص

  حافظ على نصف قطر أسطواني مفتوح لا يقل عن 15 مم حول طرف المسبار لمنع حدوث شذوذات في الهدف من الجدران المعدنية المحيطة.

• توصيل اقتران محوري

  شد موصل ClickLoc المحوري المصغر يدويًا؛ لا تستخدم الزردية أو الأدوات الميكانيكية لتجنب سحق الدبابيس الداخلية.

الأسئلة الشائعة حول نظام محول الطاقة

• هل يدعم تكوين مسبار التقارب هذا الاستبدال الساخن للأطراف الطرفية؟

  نعم. يمكن فصل المسبار فعليًا عن كابل التمديد بينما يظل Proximitor الرئيسي ورف الشاشة يعملان بالطاقة.

• كيف يؤثر التشطيب السطحي الهيكلي على قياس مسبار التيار الدوامي؟

  تعدل عيوب السطح أو الاختلافات في البنية الدقيقة التوصيلية الكهربائية، مما يغير عامل القياس الخطي المعاير البالغ 7.87 فولت/مم.

• ما هي الأعراض المادية التي تشير إلى فشل في التحقق من جهد الفجوة؟

  تشير قراءة التحقق التي تقترب من 0 فولت تيار مستمر أو تتجاوز -18 فولت تيار مستمر إلى دائرة مفتوحة أو دائرة قصر أو فجوة ميكانيكية غير صحيحة.

• هل يمكن لهذا النموذج العمل بأي طول من كابل التمديد؟

  لا. يجب أن يتطابق المسبار مع طول حلقة تكوين النظام المحدد للحفاظ على تفاوتات معايرة المصنع.

• كيف تتم إدارة قمع التداخل المتقاطع عند تثبيت مسبارين متعامدين؟

  حافظ على فاصل محوري لا يقل عن 40 مم بين أطراف المسبار عند مراقبة أقسام عمود متطابقة لمنع تداخل التردد اللاسلكي.

• ما هو الحد الأقصى لدرجة حرارة تشغيل مادة الطرف؟

  يحافظ طرف PPS المصنوع من الفلوروبوليمر على السلامة الهيكلية والكهربائية أثناء التعرض الحراري المستمر حتى 177 درجة مئوية.

• هل يلزم وجود حاجز عزل خارجي لتركيبات المناطق الخطرة؟

  نعم. يجب توصيل حواجز السلامة الجوهرية بين حلقة مستشعر Proximitor ورف نظام المراقبة.

• ماذا يحدث إذا تم إهمال غطاء الموصل المحوري في الظروف الرطبة؟

  يزيد دخول الرطوبة من مقاومة التسرب الكهربائي، مما يتسبب في انحراف المعايرة وإنذارات أعطال القناة المتقطعة.
