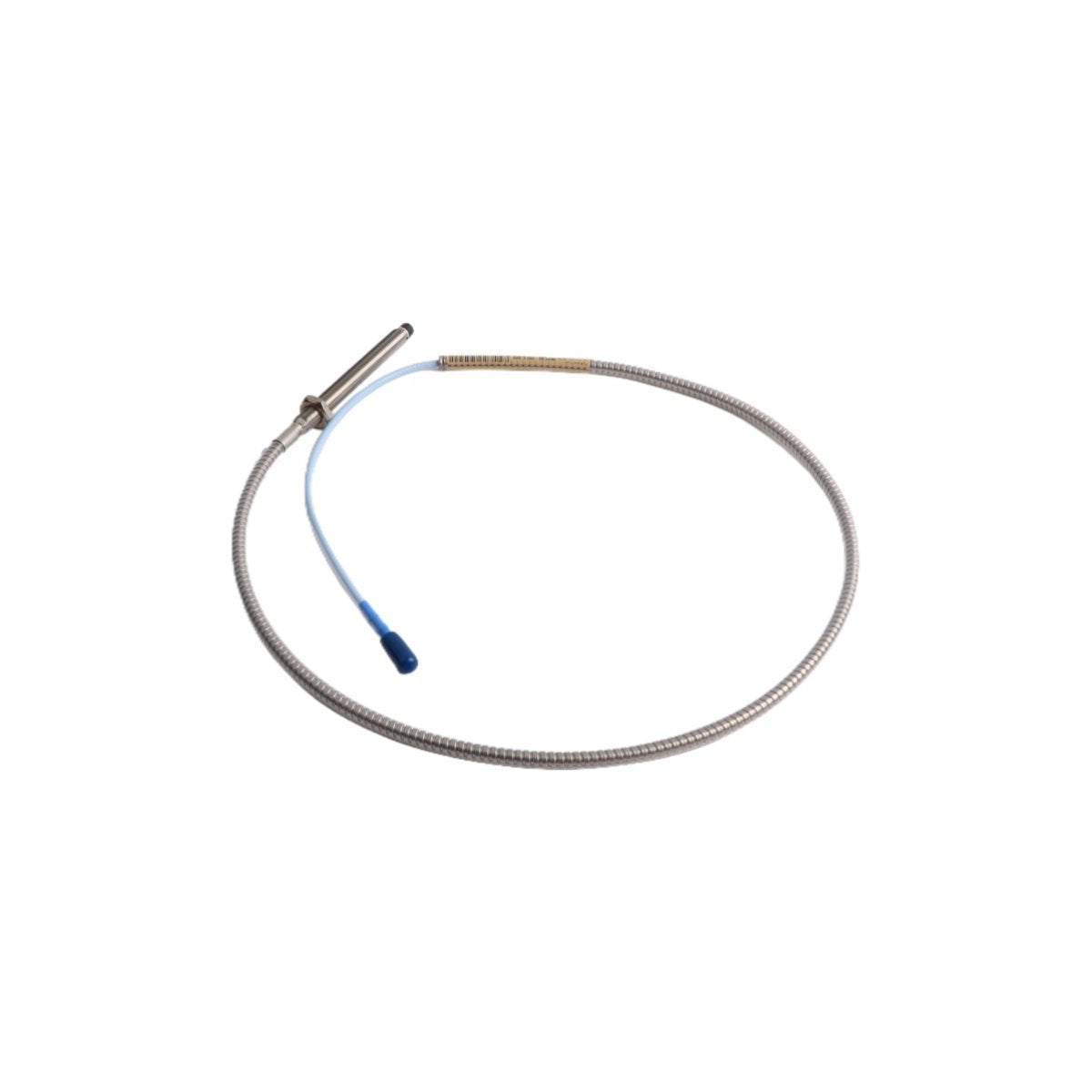

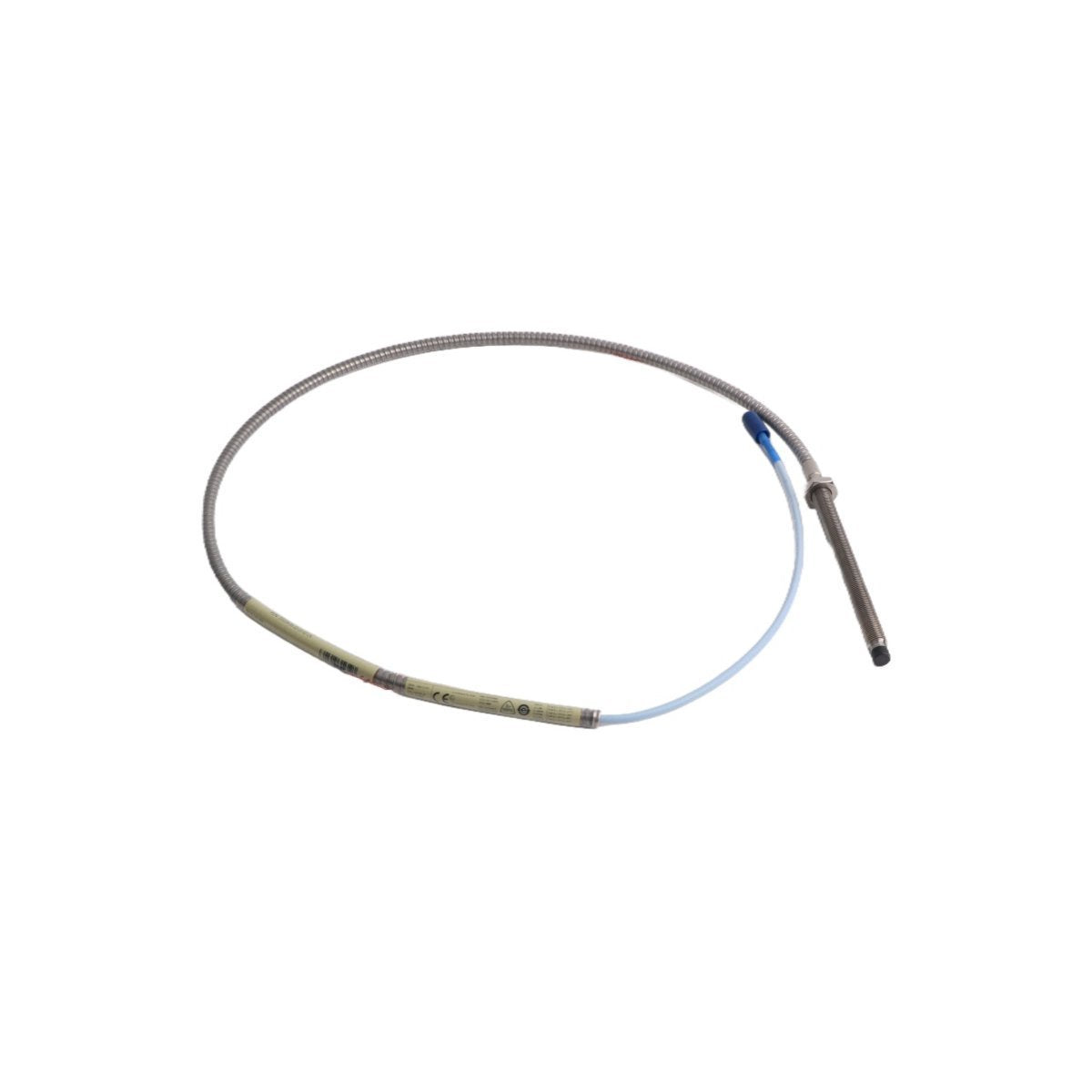

330104-00-10-20-12-05 Bently Nevada Proximity Probe

330104-00-10-20-12-05 مجسات Bently Nevada التقاربية من سلسلة 3300 XL

Bently Nevada

330104-00-10-20-12-05 مجسات Bently Nevada التقاربية من سلسلة 3300 XL

SKU: 330104-00-10-20-12-05

In Stock

الأبعاد: 230 مم × 190 مم × 95 مم
بلد المنشأ: USA
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

Categories : بنتلي نيفادا, كل المنتجات, مجسات تقاربية بنتلي نيفادا 3300 XL 8 مم, مسبار بنتلي نيفادا

Tags : 3300 XL 8 mm Proximity Probes, Bently Nevada 3300 Proximity Transducer System, Bently Nevada 3300 XL, Proximity Sensors

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تم تكوين Bently Nevada 330104-00-10-20-12-05 (330104 مجسات التقارب) لإزاحة العمود بدون تلامس وقياسات الاهتزاز الديناميكية في منصات نظام حماية الآلات من السلسلة 3500، ويوفر هذا المجس تنفيذاً فيزيائياً/كهربائياً مباشراً. تستخدم الأداة مبادئ تشغيل التيار الدوامي بالترددات الراديوية لاكتشاف فجوات الخلوص الفيزيائية بين طرف المجس 8 مم وكتلة الهدف الدوارة، مخرجًا جهدًا تناظريًا مستمرًا يتناسب مع المسافة.

مصفوفة معلمات رمز الخيار

تحدد قيم اللاحقة الأبجدية الرقمية التكوين الفيزيائي الدقيق للمصنع ومتغيرات الخيوط للتجميع:

00: خيار طول غير مسنن (0.0 بوصة).
10: خيار طول الغلاف (1.0 بوصة).
20: خيار طول الكابل الإجمالي (2.0 متر / 6.6 قدم).
12: موصل محوري مصغر بقفل نقري مع درع واقي مقاوم للسوائل.
05: شهادات هندسية دولية متعددة للمناطق الخطرة.

المعلمات الكهروميكانيكية

المعلمة	المواصفات
النموذج	330104-00-10-20-12-05
العلامة التجارية	Bently Nevada
المنشأ	الولايات المتحدة
الوزن	0.48 كجم
أبعاد الشحن	230 ملم × 190 ملم × 95 ملم
درجة حرارة التشغيل	-51 درجة مئوية إلى +177 درجة مئوية
استهلاك الطاقة	مشتق عبر حلقة واجهة Proximitor المتصلة 3300 XL (-24 VDC اسمي)
المدى الخطي	2.0 ملم (80 ميل) مدى اسمي يبدأ من خط أساس -2.0 VDC
عامل القياس	7.87 فولت/مم (200 ملي فولت/ميل) اسمي عند دمجها مع مستشعر Proximitor متطابق

معايرة مجس التيار الدوامي وديناميكيات الدوار

يتطلب هيكل الطرف 8 مم تكوينات محددة لمعايرة مجس التيار الدوامي لتتبع المعلمات الفيزيائية للمكونات عالية السرعة بشكل صحيح. أثناء حلقات تجميع الماكينة الأولية، يجب التحقق من صحة جهد الفجوة الدقيق (أهداف -10 VDC) لمعايرة نقطة المركز الثابت للمدى الخطي. يمنع وضع التثبيت الصحيح حلقة الدائرة من حقول الحافة المغناطيسية غير الخطية الناتجة عن ديناميكيات الدوار المعقدة، مع الحفاظ على مسافات قمع التداخل القياسية عندما تكون مستشعرات التقارب متداخلة بالقرب من بعضها البعض.

سجل فني هندسي

س: لماذا يلزم التحقق من صحة جهد الفجوة (أهداف -10 VDC) قبل تشغيل النظام؟

ج: يمثل انحياز -10 VDC المركز الفيزيائي للمدى الخطي 2.0 مم، مما يسمح بمساحة رأس متساوية لتذبذبات الإشارة الإيجابية والسلبية ضمن حدود اهتزاز الذروة إلى الذروة.

س: هل يمكن توصيل مجموعة المجس بطول 2.0 متر مباشرة بمستشعر Proximitor بطول 9.0 متر؟

ج: نعم، ولكنها تتطلب كابل تمديد مطابق بطول 7.0 متر لتحقيق الطول الإجمالي للنظام المطلوب 9.0 متر، مع الحفاظ على مقاييس معايرة مجس التيار الدوامي للمصنع.

س: ما هي المادة المستهدفة المطلوبة لتحقيق عامل القياس الموثق؟

ج: يتم معايرة النظام في المصنع لأهداف فولاذية AISI 4140. يؤدي الانحراف الكبير في تركيبة الكربون أو السبائك المستهدفة إلى تغيير الخصائص الكهرومغناطيسية ويتطلب إعادة معايرة ميدانية.

توجيهات التجميع الميكانيكي الميداني

قم بتركيب غطاء المجس بإحكام لتجنب التشويه الرنيني الناتج عن حلقات اهتزاز الماكينة الهيكلية.
حافظ على خلوص لا يقل عن ثلاثة أقطار من طرف المجس عن أي معادن هيكلية مجاورة لتجنب تشتت المجال وتشويه القياس.
نظف جميع الموصلات المحورية المصغرة بمذيب خالٍ من الزيت وجففها تمامًا قبل التوصيل الميكانيكي.
قم بتركيب مجموعات غطاء السيليكون الذاتي الالتصاق المقاوم للحرارة العالية فوق وصلات التوصيل النقرية المتزاوجة لمنع تسرب الرطوبة داخل غطاء المحمل.

مخزون حزمة التوريد

(1) مجس تقارب Bently Nevada 330104-00-10-20-12-05 8 مم
(1) غلاف موصل كابل محوري
(2) صواميل قفل ملولبة مطلية بالزنك
(1) ورقة بيانات امتثال المنتج ومعايرته
