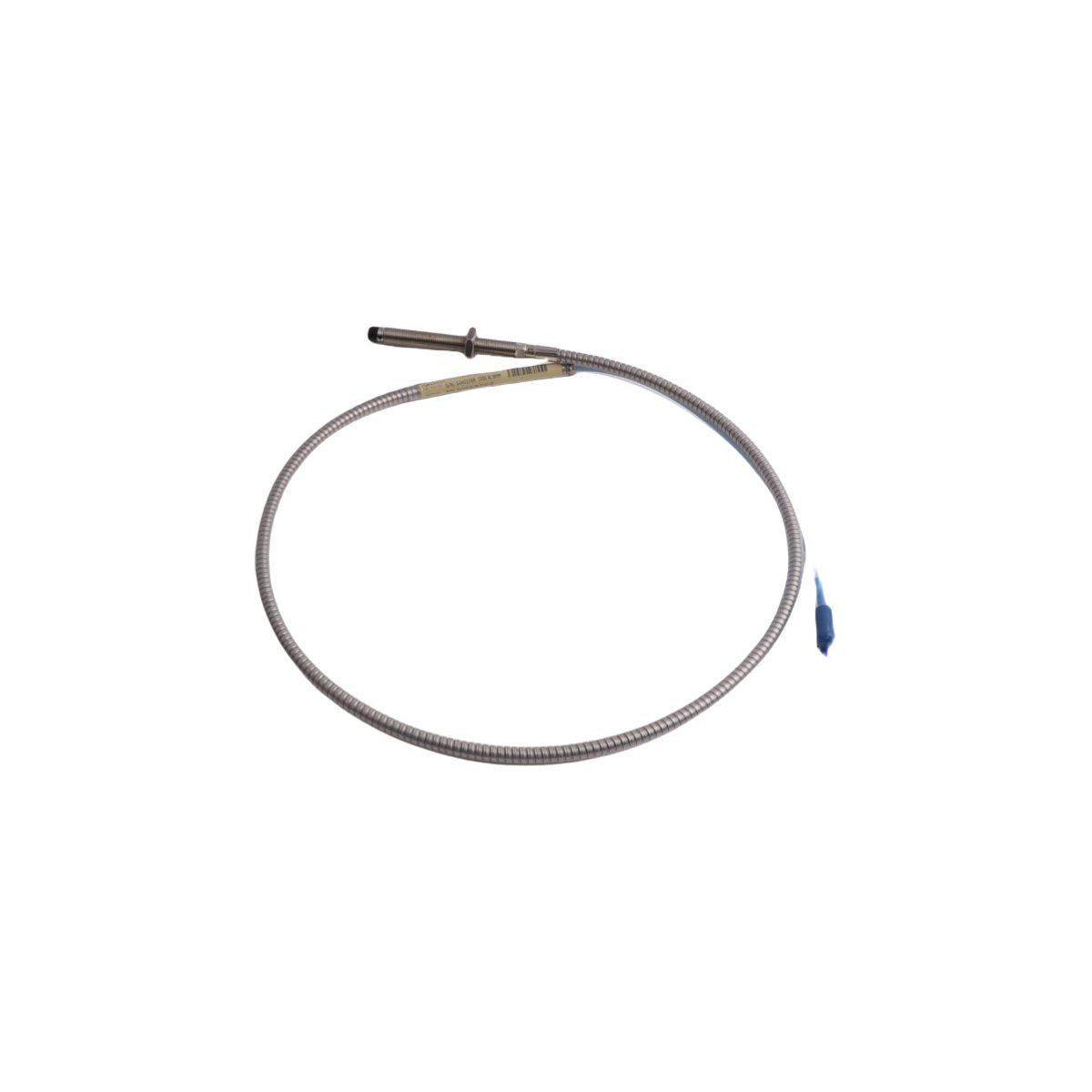

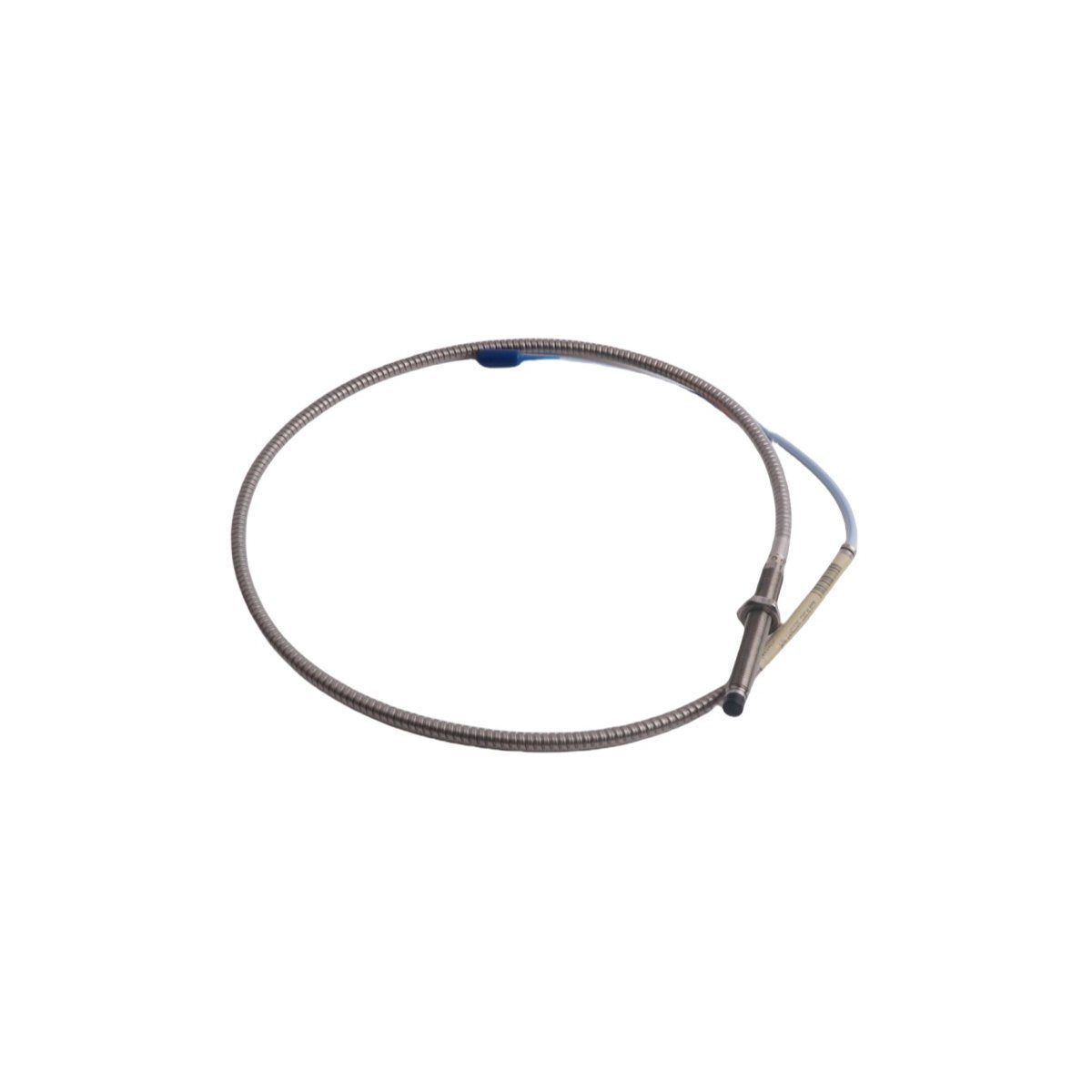

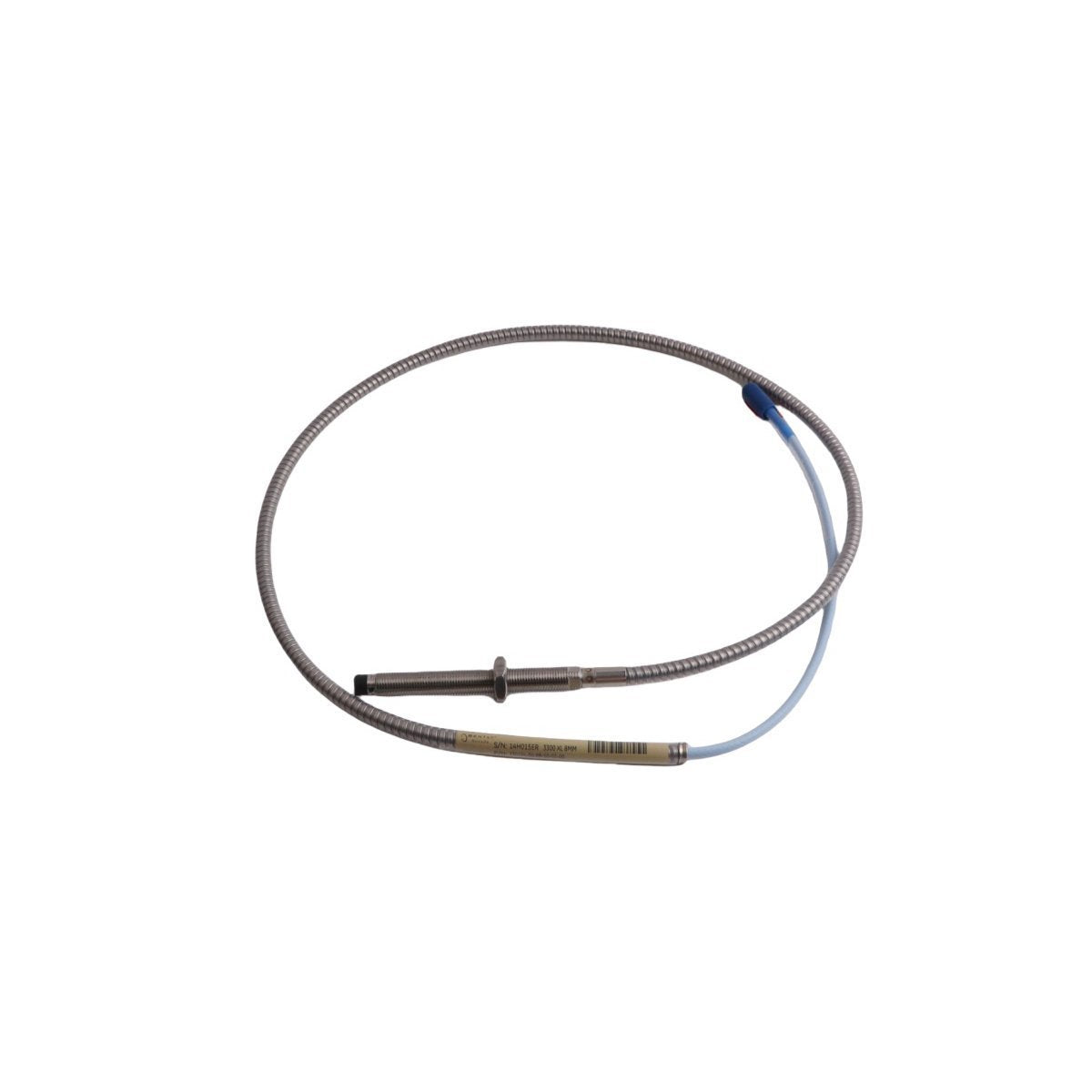

يعمل مسبار Bently Nevada 330104-00-08-10-02-00، والمفهرس أيضاً باسم 330104، وهو مسبار تقاربي 3300 XL بحجم 8 مم، كمكون مادي مخصص لقياسات الاهتزاز والموضع بدون تلامس ضمن منصات مراقبة الآلات الدوارة.

تصنيف اللاحقة ومصفوفة التكوين

يُعد طراز 330104 محولاً تقاربياً بالتيار الدوامي بحجم 8 مم يتميز بتكوين غلاف ملولب M10 x 1. يتكون رقم الجزء المحدد 330104-00-08-10-02-00 على النحو التالي:

• 00: الطول غير الملولب (0.0 بوصة).

• 08: الطول الكلي للغلاف (0.8 بوصة).

• 10: الطول الكلي (1.0 متر).

• 02: خيار الموصل (موصل ClickLoc محوري مصغر، كابل قياسي).

• 00: موافقة الوكالة (لا توجد موافقات للمناطق الخطرة).

المواصفات الفنية للأجهزة

مراقبة الآلات وتكامل TSI

يقوم المسبار 330104 بإصدار مجال تردد لاسلكي عالي التردد من طرفه بحجم 8.0 مم للتفاعل مع العمود المستهدف. يتم توجيه بيانات الإزاحة هذه إلى مستشعر Proximitor، الذي يولد إشارة جهد تتناسب مع مسافة الفجوة. للحصول على مراقبة دقيقة لديناميكيات الدوار، يلزم التحقق الصارم من جهد الفجوة (عادة ما يستهدف -10 VDC عند الشاشة). يستخدم النظام الفولاذ AISI 4140 كهدف للمعايرة؛ يتطلب الانحراف عن هذه المادة المستهدفة إعادة معايرة مختبرية أو تعويض برامج الإزاحة للحفاظ على عامل القياس 7.87 فولت/مم. تتطلب التركيب الصحيح الالتزام بحدود خلوص التجويف (الحد الأدنى 31.8 مم) لضمان قمع التداخل والقضاء على تداخل الرؤية الجانبية.

معلومات الطلب

• 1 × مسبار تقاربي 330104-00-08-10-02-00

• 1 × صواميل قفل محاذاة سداسية من الفولاذ المقاوم للصدأ M10 x 1

• 1 × مجموعة من أغطية حماية الموصل المصنوعة من السيليكون

إرشادات التركيب في الموقع

• العزم الميكانيكي:

  لا تتجاوز 13.5 نيوتن متر (120 بوصة-رطل) عند قفل المسبار في موضعه. يمكن أن يؤدي العزم الزائد إلى انفصال هيكلي بين طرف المسبار والعلبة.

• الكابلات:

  استخدم قنوات معدنية مخصصة ومؤرضة لاستيعاب خطوط الكابلات المحورية لتقليل الضوضاء والتداخل الكهرومغناطيسي.

• التعامل مع الموصلات:

  تتطلب موصلات ClickLoc عزمًا مشدودًا يدويًا. يشير صوت "الطقطقة" إلى التركيب الصحيح؛ لا تفرط في الشد باستخدام الكماشة.

• الحماية البيئية:

  تأكد من بقاء طرف المسبار أقل من 177 درجة مئوية للتطبيقات القياسية. لبيئات درجات الحرارة الأعلى، استخدم مكونات ETR (نطاق درجة الحرارة الممتد).

الأسئلة المتداولة

• هل يمكن لهذا المسبار قياس الاهتزاز والموضع معاً؟

  نعم، يتيح مبدأ التيار الدوامي للنظام قياس موضع العمود الثابت وإشارات الاهتزاز الديناميكية في وقت واحد.

• هل هذا المسبار قابل للتبديل مع مكونات 3300 8 مم القديمة؟

  نعم، تم تصميم مكونات 3300 XL لتكون قابلة للتبديل كهربائيًا وفيزيائيًا مع أنظمة محولات 3300 8 مم السابقة.

• ماذا يحدث إذا كان جهد الفجوة خارج النطاق الخطي؟

  سيؤدي التشغيل خارج النطاق الخطي (عادةً -1 إلى -17 VDC) إلى تشويش الإشارة، أو بيانات اهتزاز غير دقيقة، أو أعطال في نظام المراقبة.

• هل يتطلب هذا المسبار مطابقة مع كابل التمديد الخاص به؟

  تم تصميم نظام 3300 XL لتبادل المكونات بشكل كامل. لست بحاجة إلى معايرة المكونات الفردية على حدة كنظام.

• ما هو إعداد الفجوة الموصى به؟

  الإعداد الموصى به للفجوة القياسية هو 1.27 مم (50 ميل) للحفاظ على المسبار ضمن مركز نطاقه الخطي البالغ 2.0 مم.

• هل الموصل مقاوم للماء؟

  الموصلات من نوع ClickLoc مقاومة للتآكل وتوفر إحكامًا قويًا، لكنها ليست مخصصة للغمر المباشر في الزيت أو الماء دون أغطية حماية مناسبة.

• لماذا تعتبر المادة المستهدفة مهمة؟

  معايرة التيار الدوامي خاصة بالفولاذ AISI 4140. ستغير المواد الموصلة الأخرى نفاذية الهدف، مما يؤدي إلى تغيير كبير في عامل القياس.

• هل يمكن تركيب هذا في منطقة خطرة؟

  رقم الجزء المحدد هذا (الذي ينتهي بـ -00) لا يشمل موافقات المناطق الخطرة. تأكد دائمًا مما إذا كان تركيب موقعك يتطلب معدات معتمدة بتقييم Ex (منطقة خطرة).
