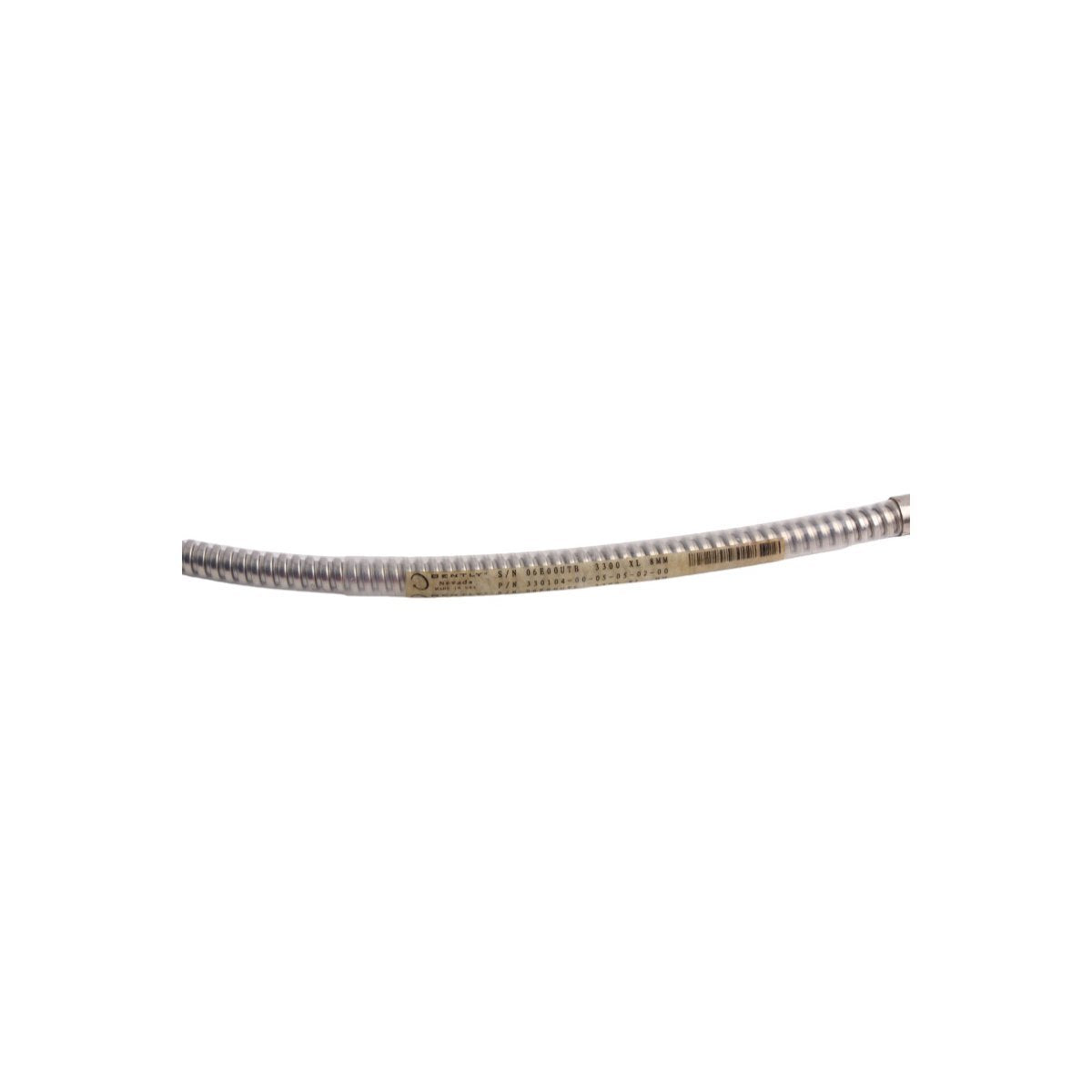

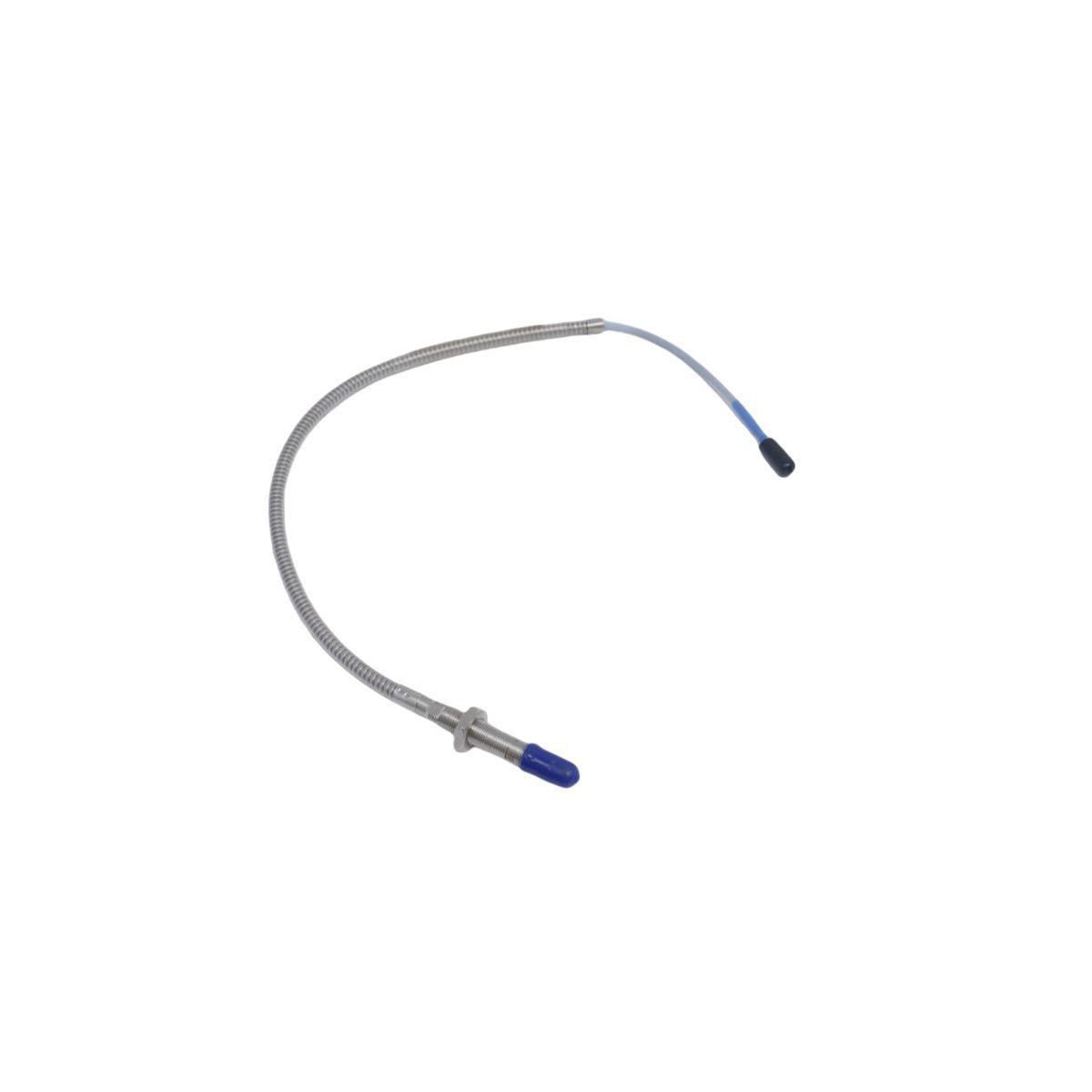

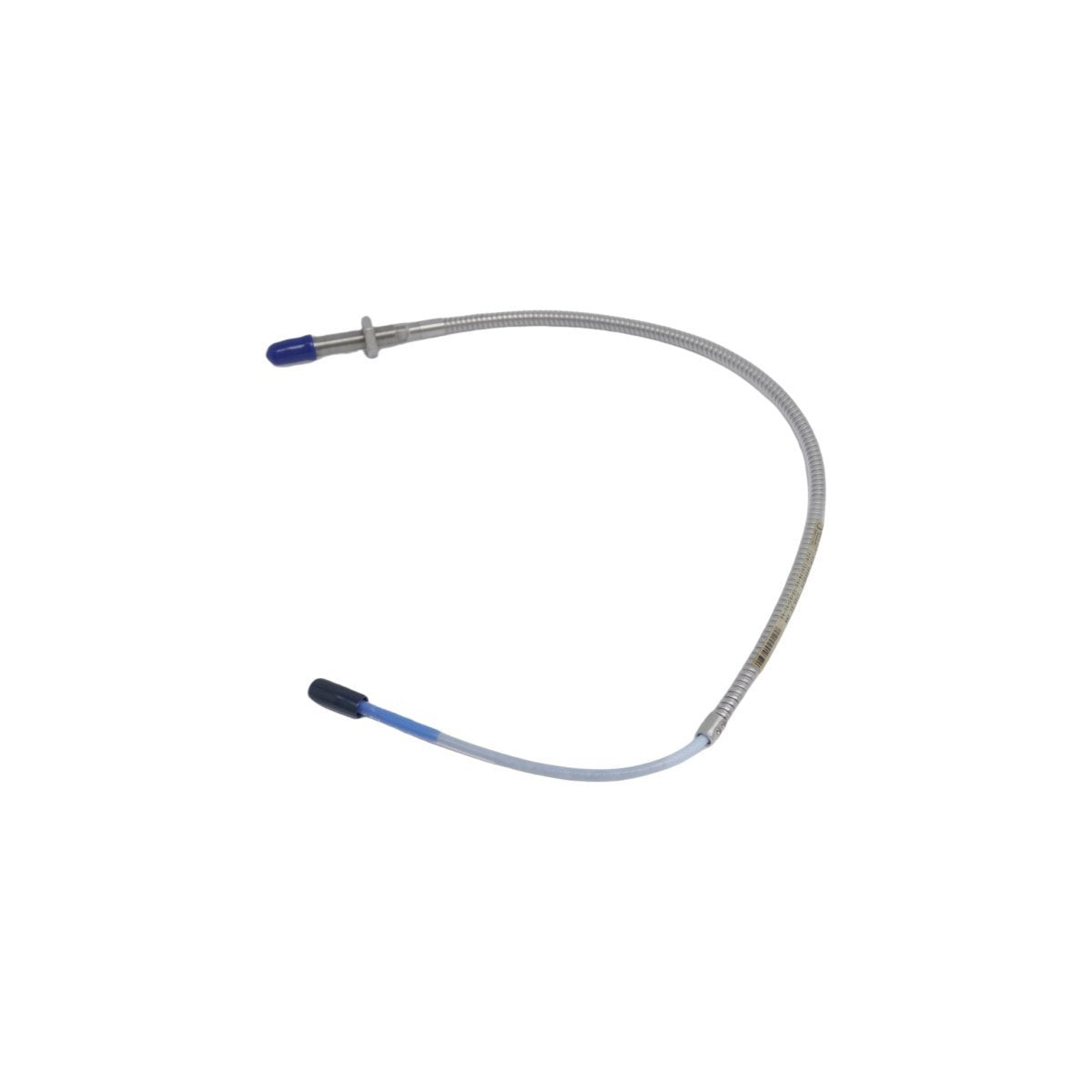

يعمل Bently Nevada 330104-00-05-05-02-00، والمصنّف أيضًا على أنه مسبار التقارب 330104، كمكون أجهزة مخصص للمراقبة المستمرة للاهتزاز الشعاعي للمحور والموضع المحوري ضمن أنظمة محولات 3300 XL. تم تكوين هذا المسبار للاستشعار عالي الموثوقية في الآلات التوربينية، ويوفر تنفيذًا فيزيائيًا وكهربائيًا مباشرًا لاستشعار إشارة التيار الدوامي. يقوم بتحويل المسافة بين طرف المسبار والهدف الموصل إلى إشارة جهد تتناسب مع الفجوة، مما يسهل تحليل ديناميكيات الدوار وحماية الماكينة دون توهين الإشارة في البيئات الصناعية الصعبة.

توضيح اللاحقات ومصفوفة النموذج

يتم تعريف تجميع 330104-00-05-05-02-00 بواسطة معلمات التكوين الفني التالية:

• 00: طول غير مسنن (0 مم)

• 05: طول الهيكل الإجمالي (50 مم)

• 05: الطول الكلي (0.5 متر)

• 02: نوع الموصل (محوري مصغر)

• 00: موافقة الوكالة (قياسية)

مواصفات الأجهزة

المراقبة الميكانيكية وخصائص TSI

يستخدم نظام محول 3300 XL 8 مم قياس مسبار التيار الدوامي الدقيق لضمان إخراج خطي بالنسبة لمسافة المحور. أثناء تشغيل النظام، يعد التحقق من جهد الفجوة إلزاميًا؛ يجب على القائمين بالتركيب استهداف -10 فولت تيار مستمر عندما يكون المسبار في منتصف مداه الخطي. يعتمد تحليل ديناميكيات الدوار على هذا الإعداد الدقيق للفجوة لالتقاط متجهات الاهتزاز الشعاعي وحركة خط وسط المحور بدقة. يتم الحفاظ على سلامة الإشارة من خلال مطابقة المعاوقة المعايرة بين المسبار وكابل التمديد بطول 0.5 متر ومستشعر Proximitor، مما يقمع بشكل فعال تداخل الحديث المتبادل في مصفوفات المراقبة متعددة القنوات.

معلومات الطلب

• تجميع مسبار التقارب 330104 8 مم

• أغطية حماية سن الموصل

• وثائق المنتج ودليل التركيب

• ملاحظة: محولات التركيب وصناديق التوصيل مطلوبة للإتمام الميداني ويجب طلبها وفقًا لهندسة غلاف الماكينة.

إرشادات التركيب الميداني

• إعداد الفجوة: استخدم مقياسًا معايرًا أو ميكرومتر عمق لضبط فجوة المسبار؛ تأكد من أن خرج Proximitor يصل إلى -10 فولت تيار مستمر عند طرف الشاشة.

• قيود عزم الدوران: قم بتثبيت صامولة قفل المسبار باستخدام عزم الدوران المحدد لمنع الارتخاء الناتج عن الاهتزاز؛ تجنب الإفراط في الشد الذي يمكن أن يشوه غلاف الفولاذ المقاوم للصدأ.

• توجيه القناة: قم بتركيب الكابل المحوري داخل قناة معدنية مؤرضة مخصصة لتوفير حماية ضد التداخل الكهرومغناطيسي (EMI).

• التأريض: حافظ على الاستمرارية الكهربائية بين غلاف المسبار وهيكل الماكينة لضمان جهد مرجعي ثابت وتقليل ضوضاء حلقة التأريض.

• سلامة السطح: تأكد من أن منطقة عمود الهدف خالية من الطلاءات غير الموصلة أو نتوءات التشغيل الآلي أو الحطام لمنع عدم استقرار الإشارة.

الأسئلة المتكررة

• س: هل يمكن استخدام مسبار 330104 مع Proximitors من سلسلة 3300 القديمة؟

• ج: لا، يجب استخدام مسابر 3300 XL مع Proximitors من سلسلة 3300 XL للحفاظ على عامل القياس المعاير واستجابة التردد.

• س: هل يمكن تعديل طول 0.5 متر في الموقع؟

• ج: لا، طول الكابل جزء لا يتجزأ من مقاومة النظام المضبطة؛ سيؤدي التعديل إلى عدم خطية الإشارة وأخطاء المعايرة.

• س: ما هو السبب الرئيسي لانجراف خرج المسبار؟

• ج: يحدث الانجراف عادةً بسبب التمدد الحراري للهيكل أو الصواميل غير المحكمة أو تلف الكابل بسبب الانثناء أو التآكل.

• س: هل طرف مسبار PPS مناسب للغمر في الزيت؟

• ج: نعم، طرف مادة كبريتيد البوليفينيلين (PPS) خامل كيميائيًا ومصمم لتحمل التعرض المستمر للزيوت الهيدروليكية ومواد التشحيم.

• س: كم مرة يجب أن أقوم بفحص معايرة ديناميكية؟

• ج: تحقق من جهد الفجوة عند كل إيقاف تشغيل مجدول؛ يوصى بالمعايرة الديناميكية باستخدام طاولة هزازة فقط بعد إصلاح المحول أو استبداله.

• س: ماذا يشير اللاحقة '00' لموافقات الوكالة؟

• ج: تشير اللاحقة '00' إلى الامتثال القياسي دون شهادات مناطق خطرة متخصصة؛ تحقق مما إذا كانت لوائح السلامة المحلية للموقع تتطلب أجهزة مصنفة للاستخدام في الأجواء المتفجرة.

• س: هل يمكنني استخدام هذا المسبار على محاور غير حديدية؟

• ج: تم معايرة أنظمة التيار الدوامي لصلب 4140؛ الأهداف غير الحديدية تغير الاقتران المغناطيسي وتتطلب عامل قياس مخصصًا.

• س: لماذا يتم استخدام موصل محوري مصغر؟

• ج: يوفر الموصل واجهة مدمجة ومنخفضة المعاوقة تقلل من انعكاس الإشارة وتحافظ على بيانات الاهتزاز عالية التردد.
