يعملمجسالتقارب Bently Nevada 330104-00-03-05-02-00 بمثابة المجسات الرئيسية من طراز 330104 لإجراء قياسات إزاحة العمود والاهتزازات دون تلامس عبر منصات حساس Proximitor 3300 XL 8 مم. فهو يحول مباشرة المسافة المادية بين طرف المسبار والعمود الدوار المستهدف إلى إشارة كهربائية عالية التردد، ويتتبع الحركة الميكانيكية الديناميكية ضمن حلقات مراقبة الآلات الصناعية.

خيارات وهيكل التكوين

تشير اللواحق الأبجدية الرقمية الملحقة بالنموذج الأساسي إلى أبعاد الأجهزة المحددة، وترتيبات الخيوط، وتحديدات الموصلات المحددة أدناه:

• 330104: رقم الجزء الأساسي لمجس التقارب 3300 XL 8 مم (خيط M10 × 1، تكوين غير مدرع).

• -00 (خيار الطول غير الملولب): طول غير ملولب 0 مم.

• -03 (خيار طول الهيكل الإجمالي): طول الهيكل الإجمالي 30 مم.

• -05 (خيار الطول الكلي): طول الكبل 0.5 متر (1.6 قدم).

• -02 (خيار الموصل): موصل ClickLoc محوري مصغر مع واقي الموصل.

• -00 (خيار موافقة الوكالة): لم يتم تحديد موافقات متخصصة للمناطق الخطرة.

المعايير الهندسية

معايرة مسبار التيار الدوامي والتحقق من جهد الفجوة

يعمل تجميع الأجهزة من خلال معايرة مسبار التيار الدوامي، باستخدام ملف داخلي لإسقاط مجال RF متناوب في المادة المستهدفة. أثناء إجراءات فحص الفجوة الميكانيكية، يجب على الفنيين تنفيذ التحقق من جهد الفجوة لضمان قراءة الخرج الثابت قيمة مستهدفة تبلغ -10 VDC. يمثل هذا الجهد الدقيق مركز النطاق الخطي المعاير البالغ 2.0 مم، مما يضمن مجالًا متماثلًا لتسجيل انحرافات العمود الإيجابية والسلبية.

في منشآت متعددة المجسات التي تتتبع ديناميكيات الدوار المعقدة، يتم تحقيق قمع التشويش من خلال فرض حدود مكانية صارمة. يجب أن تحافظ أزواج X-Y المتعامدة أو المستشعرات المحورية المجاورة على مسافة خلوص مادية لا تقل عن 40 مم من طرف إلى طرف لمنع المجالات الكهرومغناطيسية للمجسات المجاورة من التسبب في أخطاء التعديل أو تداخل الإشارة.

الأسئلة الشائعة الفنية للأجهزة

• س: هل يدعم تجميع مسبار التقارب السلبي هذا التبديل السريع أثناء تشغيل حلقة الحماية؟

• ج: نعم، يمكن فصل المسبار أو إعادة توصيله عند كابل التمديد أو واجهة Proximitor أثناء اتصال رف المراقبة بالإنترنت. لا يحتوي المستشعر على مكونات أشباه الموصلات نشطة ولن يتعرض لتشابك كهربائي أو تلف.

• س: ما هو تأثير تقصير الكابل المتكامل إلى أقل من 0.5 متر على دقة القياس؟

• ج: يؤدي تقصير أو توصيل كابل المصنع إلى تغيير الرنين الكهربائي المحدد وخصائص المعاوقة للحلقة. يؤدي ذلك إلى تعطيل معايرة عامل القياس 7.87 فولت/مم، مما يجعل بيانات التقارب غير دقيقة.

• س: كيف تؤثر مادة الهدف غير المغناطيسية على الأداء الكهربائي للمسبار 330104؟

• ج: يعتمد عامل القياس القياسي للمصنع على هدف فولاذي مغناطيسي AISI 4140. تمتلك المواد مثل الألومنيوم أو النحاس خصائص مغناطيسية مختلفة، مما يقلل من خسائر التيار الدوامي ويضغط نطاق القياس الخطي بشكل كبير.

إجراءات التركيب الميكانيكية والكهربائية

1. حدود تجميع الخيوط: أدخل الجسم الملولب M10 x 1 في فتحة التثبيت الملولبة. تأكد من تطابق الخيوط تمامًا لمنع تلف الخيوط المتقاطعة. أحكم ربط الصواميل اللولبية إلى إعداد عزم دوران أقصى يبلغ 4.5 نيوتن-متر (40 بوصة-رطل) لمنع تشوه طرف الاستشعار الداخلي.

2. التحكم في استمرارية الدرع: حافظ على الدرع المحوري معزولًا تمامًا عن إطارات الآلة المحلية أو الأرضيات الهيكلية على طول مسار الكابل. يجب أن يحافظ الدرع على العزل الكهربائي حتى يتصل بشريط الطرف داخل حاوية Proximitor، والذي يوصل إلى أرضي أجهزة أحادي النقطة.

3. حماية التوجيه المادي: ضع جميع الكابلات المرنة داخل مجاري معدنية مخصصة أو صواني كابلات لمنع الانضغاط الميكانيكي أو القص أو التآكل. حافظ على مسار الكابل خاليًا من خطوط إمداد المحركات عالية الجهد لتقليل اقتران الضوضاء الكهرومغناطيسية.

4. حماية وصلة المحور المشترك: تحقق من أن واجهة ClickLoc المحورية خالية تمامًا من الرطوبة أو الزيت الصناعي أو غبار الكربون قبل التوصيل. حرك واقي الموصل المرفق فوق نقطة الاتصال لمنع دخول الملوثات البيئية.

قائمة تغليف المخزون

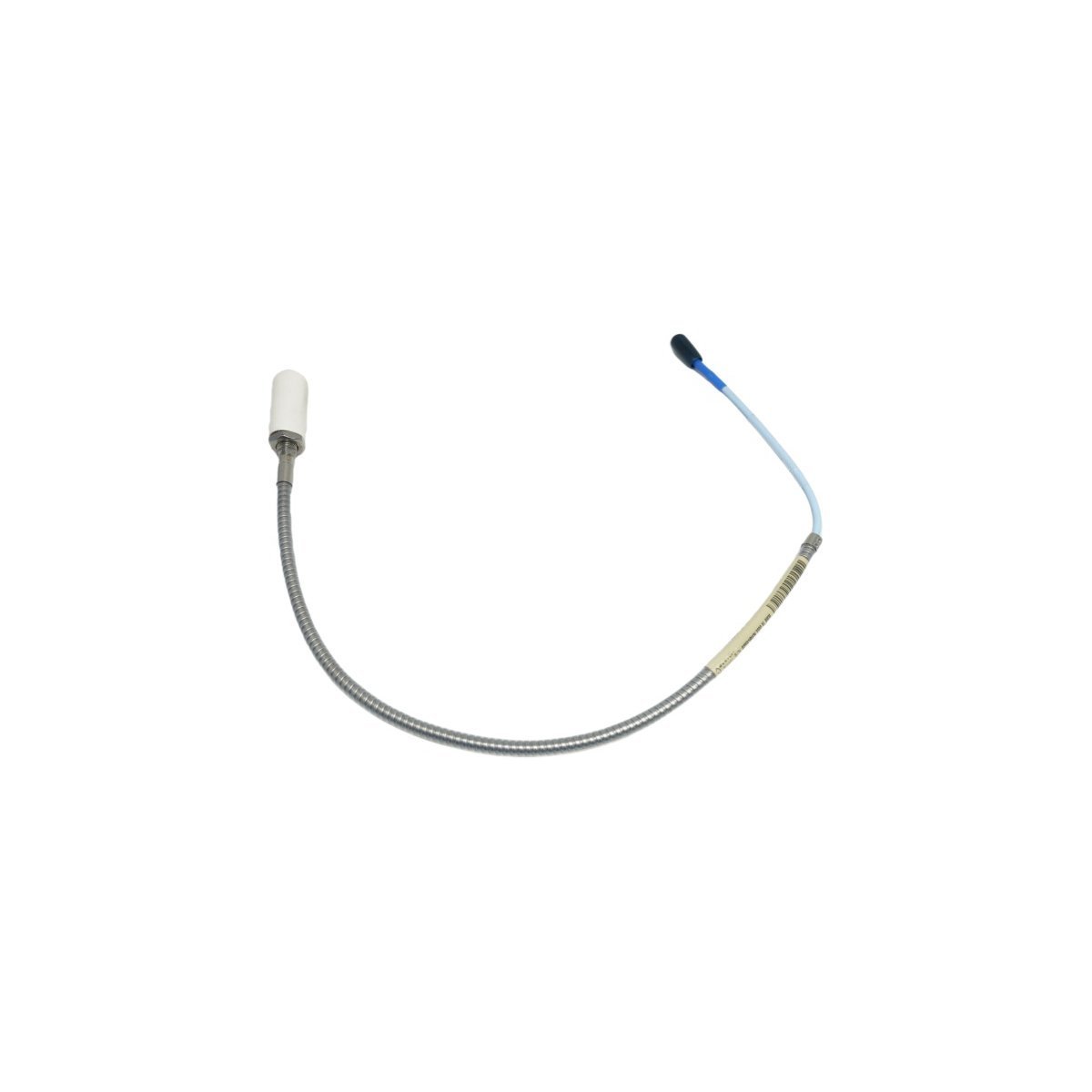

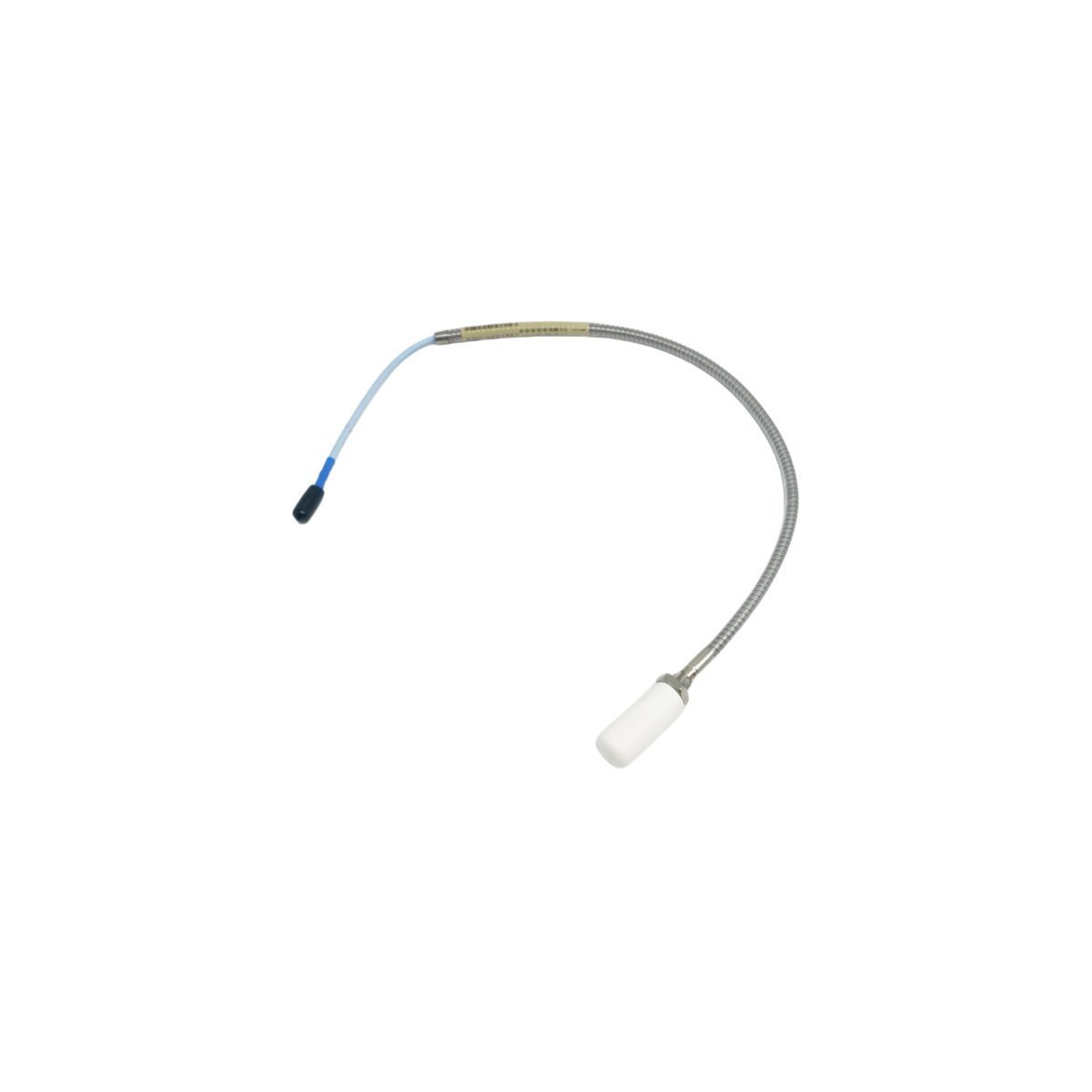

• عناصر الحزمة الأساسية: مجس تقارب واحد (1) 330104-00-03-05-02-00 مع كابل محوري مدمج بطول 0.5 متر وموصل ClickLoc مصغر منتهي في المصنع.

• محتويات المجموعة الإضافية: واقي موصل سيليكون صناعي واحد (1) مثبت مسبقًا.

• المكونات الخارجية المطلوبة (تُطلب بشكل منفصل): كابلات تمديد 3300 XL متوافقة وحساسات 3300 XL Proximitor مطابقة معايرة لطول نظام إجمالي يبلغ 5.0 متر أو 9.0 متر.
