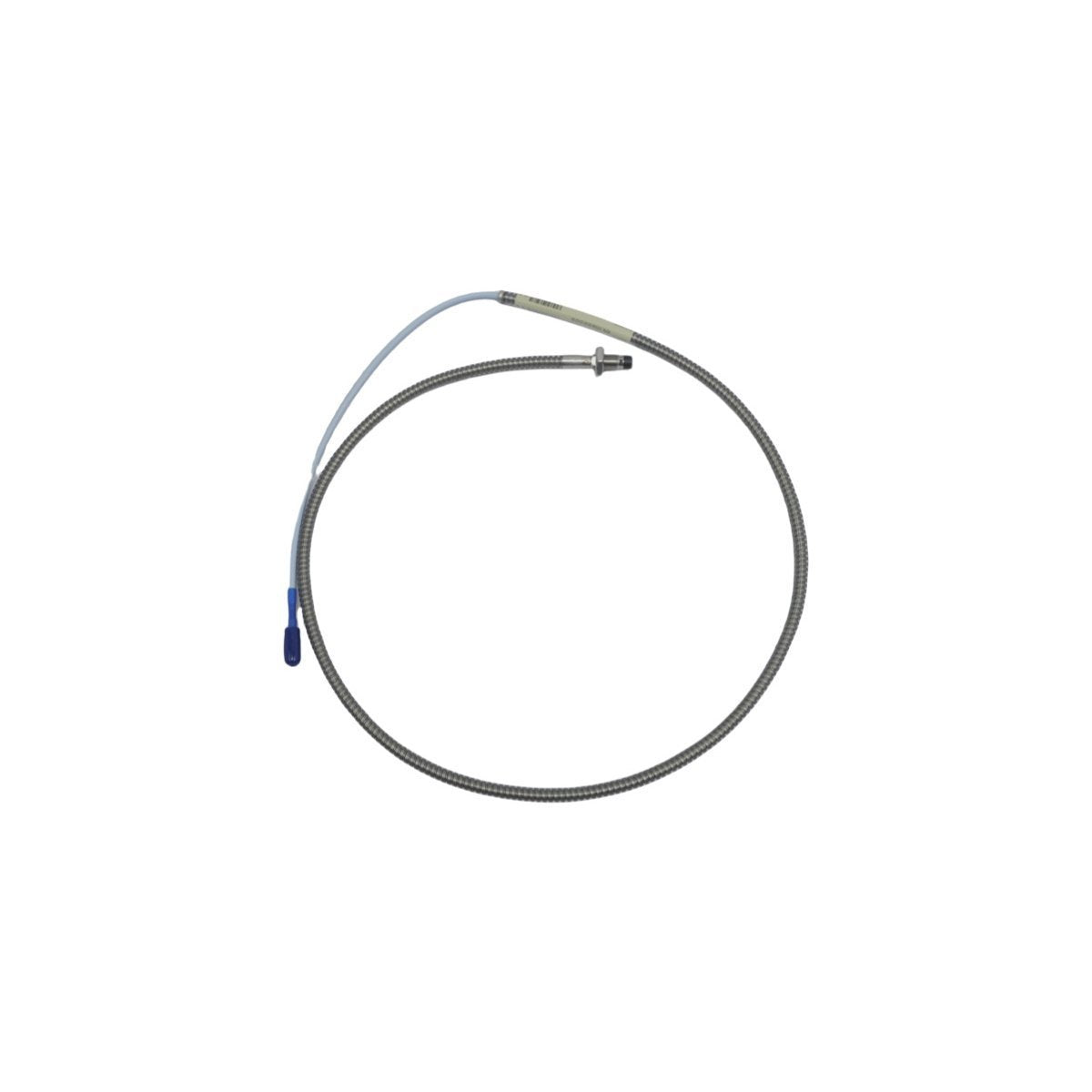

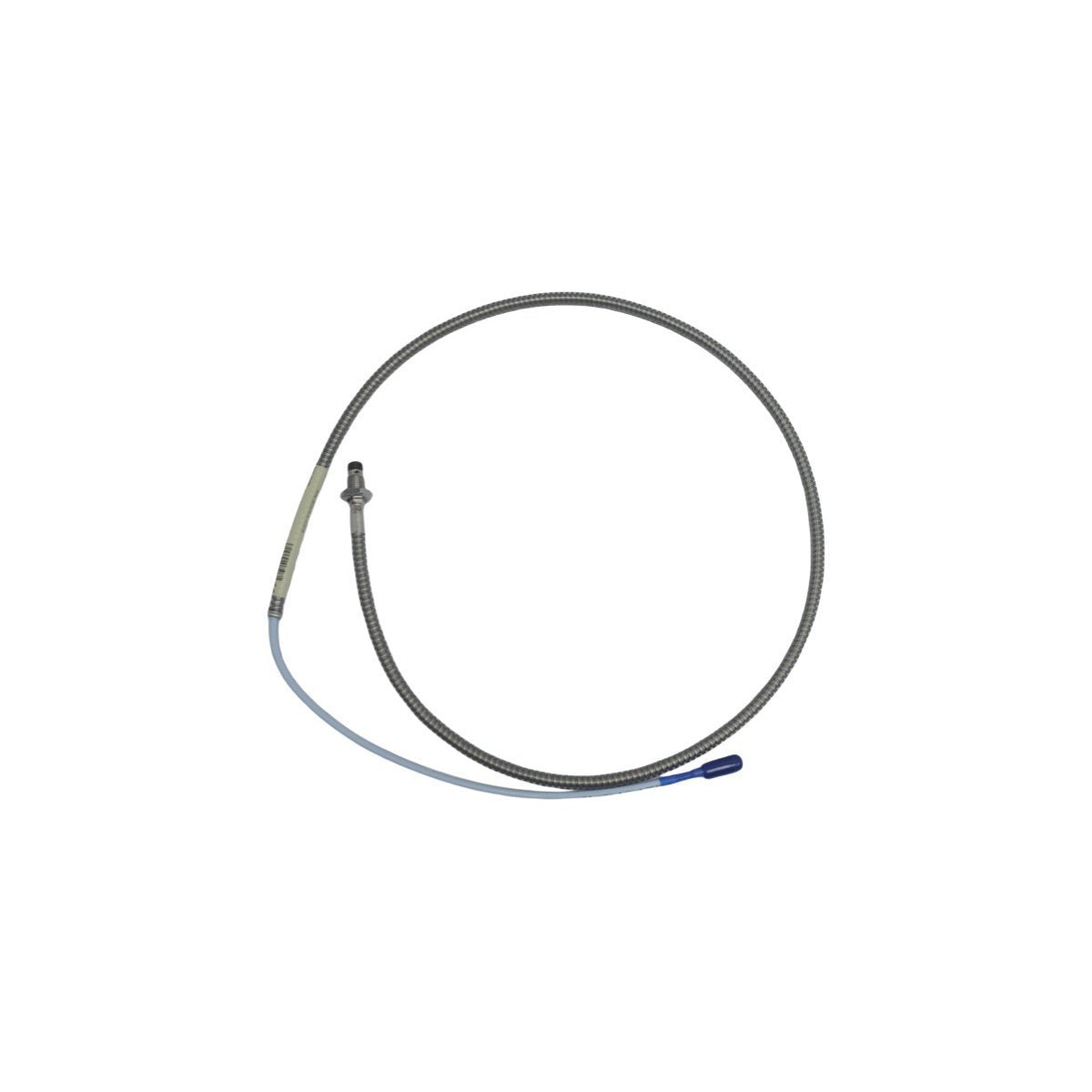

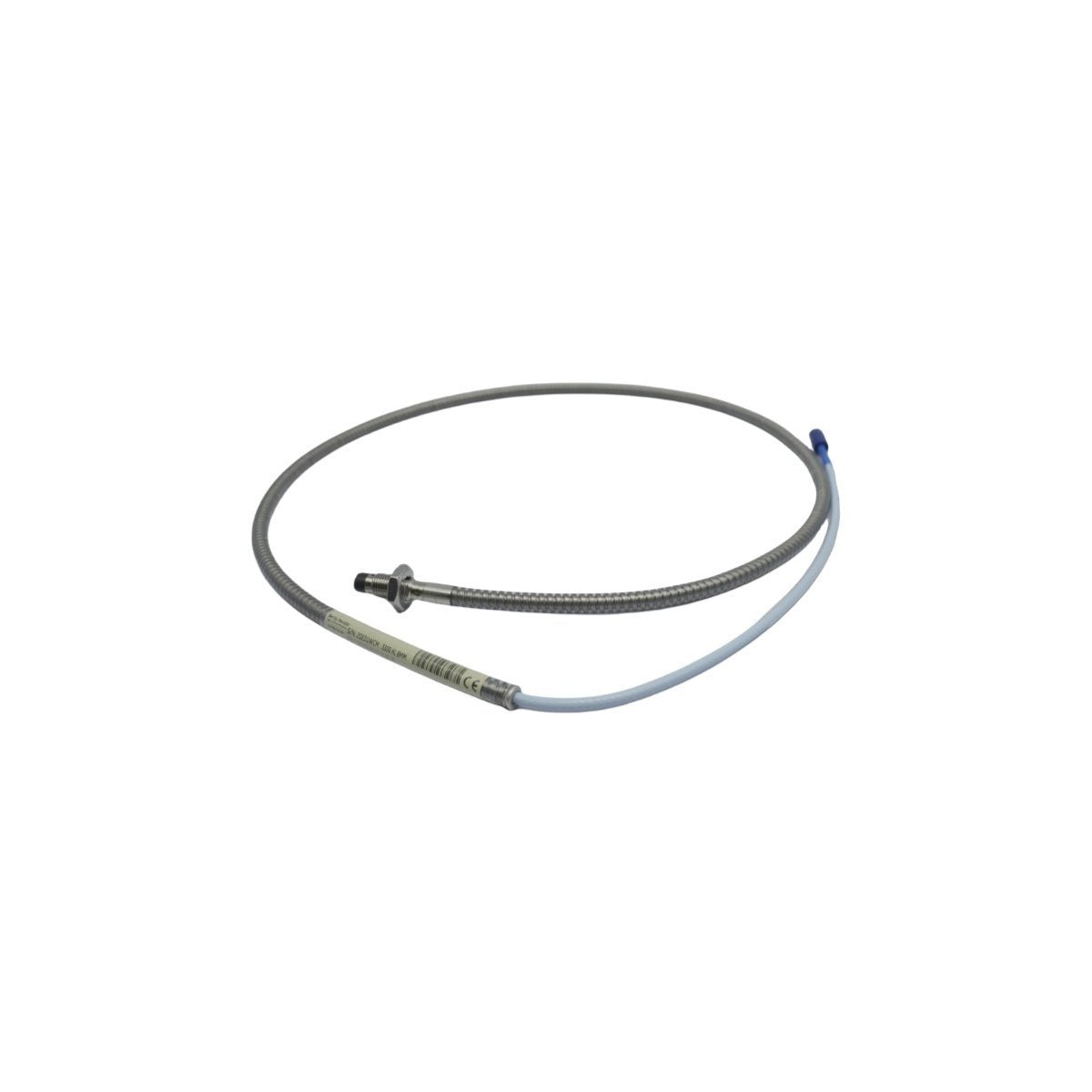

يعمل Bently Nevada 330104-00-02-10-02-00، والمُدرج أيضًا في الكتالوج باسم مسبار التقارب 330104، كمكون مادي مخصص لمراقبة الاهتزاز الشعاعي المستمر للعمود والموضع المحوري ضمن منصات نظام محول 3300 XL. تم تكوين هذا المسبار للاستشعار عالي الموثوقية في الآلات التوربينية، ويوفر تنفيذًا ماديًا وكهربائيًا مباشرًا لاستشعار إشارة التيار الدوامي. يحول المسافة بين طرف المسبار والهدف الموصل إلى إشارة جهد تتناسب مع الفجوة، مما يسهل تحليل ديناميكيات الدوار وحماية الماكينة دون تخفيف الإشارة في البيئات الصناعية الصعبة.

توضيح اللاحقة ومصفوفة النموذج

يتم تعريف مجموعة 330104-00-02-10-02-00 بواسطة معلمات التكوين الفني التالية:

• 00: طول غير مسنن (0 مم)

• 02: الطول الإجمالي للعلبة (20 مم)

• 10: الطول الكلي (1.0 متر)

• 02: نوع الموصل (محوري مصغر)

• 00: موافقة الوكالة (معيارية)

المواصفات الفنية

المراقبة الميكانيكية وخصائص TSI

يستخدم نظام محول 3300 XL 8 مم مقياس مسبار تيار إيدي دقيق لضمان إخراج خطي بالنسبة لمسافة العمود. أثناء تشغيل النظام، يعد التحقق من جهد الفجوة إلزاميًا؛ يجب على المثبتين استهداف -10 VDC عندما يكون المسبار في منتصف نطاقه الخطي. يعتمد تحليل ديناميكيات الدوار على هذا الإعداد الدقيق للفجوة لالتقاط متجهات الاهتزاز الشعاعي وحركة خط وسط العمود بدقة. يتم الحفاظ على سلامة الإشارة من خلال مطابقة المعاوقة المعايرة بين المسبار، وكابل التمديد بطول 1.0 متر، ومستشعر Proximitor، مما يمنع بشكل فعال تداخل الحديث المتبادل في مصفوفات المراقبة متعددة القنوات.

معلومات الطلب

• مجموعة مسبار التقارب 330104 8 مم

• أغطية حماية خيط الموصل

• وثائق المنتج ودليل التركيب

• ملاحظة: محولات التركيب وصناديق التوصيل مطلوبة للإكمال الميداني ويجب طلبها وفقًا لهندسة غلاف الماكينة.

إرشادات التركيب الميداني

• إعداد الفجوة: استخدم مقياسًا معايرًا للقياس أو ميكرومتر عمق لتحديد فجوة المسبار؛ تأكد من أن خرج Proximitor يصل إلى -10 VDC عند طرف الشاشة.

• قيود عزم الدوران: قم بتثبيت صامولة قفل المسبار باستخدام عزم الدوران المحدد لمنع الارتخاء الناتج عن الاهتزاز؛ تجنب الشد الزائد الذي يمكن أن يشوه علبة الفولاذ المقاوم للصدأ.

• توجيه القناة: قم بتركيب الكابل المحوري داخل قناة معدنية مؤرضة مخصصة لتوفير الحماية ضد التداخل الكهرومغناطيسي (EMI).

• التأريض: حافظ على الاستمرارية الكهربائية بين غلاف المسبار وهيكل الماكينة لضمان جهد مرجعي مستقر وتقليل ضوضاء الحلقة الأرضية.

• سلامة السطح: تأكد من أن منطقة عمود الهدف خالية من الطلاء غير الموصل، أو نتوءات التشغيل الآلي، أو الحطام لمنع عدم استقرار الإشارة.

الأسئلة المتكررة

• س: هل يمكن استخدام مسبار 330104 مع أجهزة Proximitors من سلسلة 3300 القديمة؟

• ج: لا، يجب استخدام مسابير 3300 XL مع أجهزة Proximitors من سلسلة 3300 XL للحفاظ على عامل المقياس المعاير واستجابة التردد.

• س: هل يمكن تعديل طول 1.0 متر في الميدان؟

• ج: لا، طول الكابل جزء لا يتجزأ من مقاومة النظام المضبوطة؛ سيؤدي التعديل إلى عدم خطية الإشارة وأخطاء المعايرة.

• س: ما هو السبب الرئيسي لانجراف خرج المسبار؟

• ج: يحدث الانجراف عادة بسبب التمدد الحراري للغلاف، أو ارتخاء صواميل القفل، أو تلف الكابل بسبب الالتواء أو التآكل.

• س: هل طرف مسبار PPS مناسب للغمر في الزيت؟

• ج: نعم، طرف كبريتيد البوليفينيل (PPS) خامل كيميائيًا ومصمم لتحمل التعرض المستمر للزيوت الهيدروليكية وزيوت التشحيم.

• س: كم مرة يجب أن أقوم بفحص معايرة ديناميكية؟

• ج: تحقق من جهد الفجوة عند كل إيقاف تشغيل مجدول؛ يوصى بالمعايرة الديناميكية باستخدام طاولة اهتزاز فقط بعد إصلاح أو استبدال المحول.

• س: ماذا تشير اللاحقة '00' لموافقات الوكالة؟

• ج: تشير اللاحقة '00' إلى الامتثال القياسي بدون شهادات مناطق خطرة متخصصة؛ تحقق مما إذا كانت لوائح السلامة المحلية في الموقع تتطلب أجهزة مصنفة على أنها Ex.

• س: هل يمكنني استخدام هذا المسبار على أعمدة غير حديدية؟

• ج: تم معايرة أنظمة تيار إيدي للفولاذ 4140؛ تؤدي الأهداف غير الحديدية إلى تغيير الاقتران المغناطيسي وتتطلب عامل مقياس مخصصًا.

• س: لماذا يتم استخدام موصل محوري مصغر؟

• ج: يوفر الموصل واجهة مدمجة ومنخفضة المقاومة تقلل من انعكاس الإشارة وتحافظ على بيانات الاهتزاز عالية التردد.
