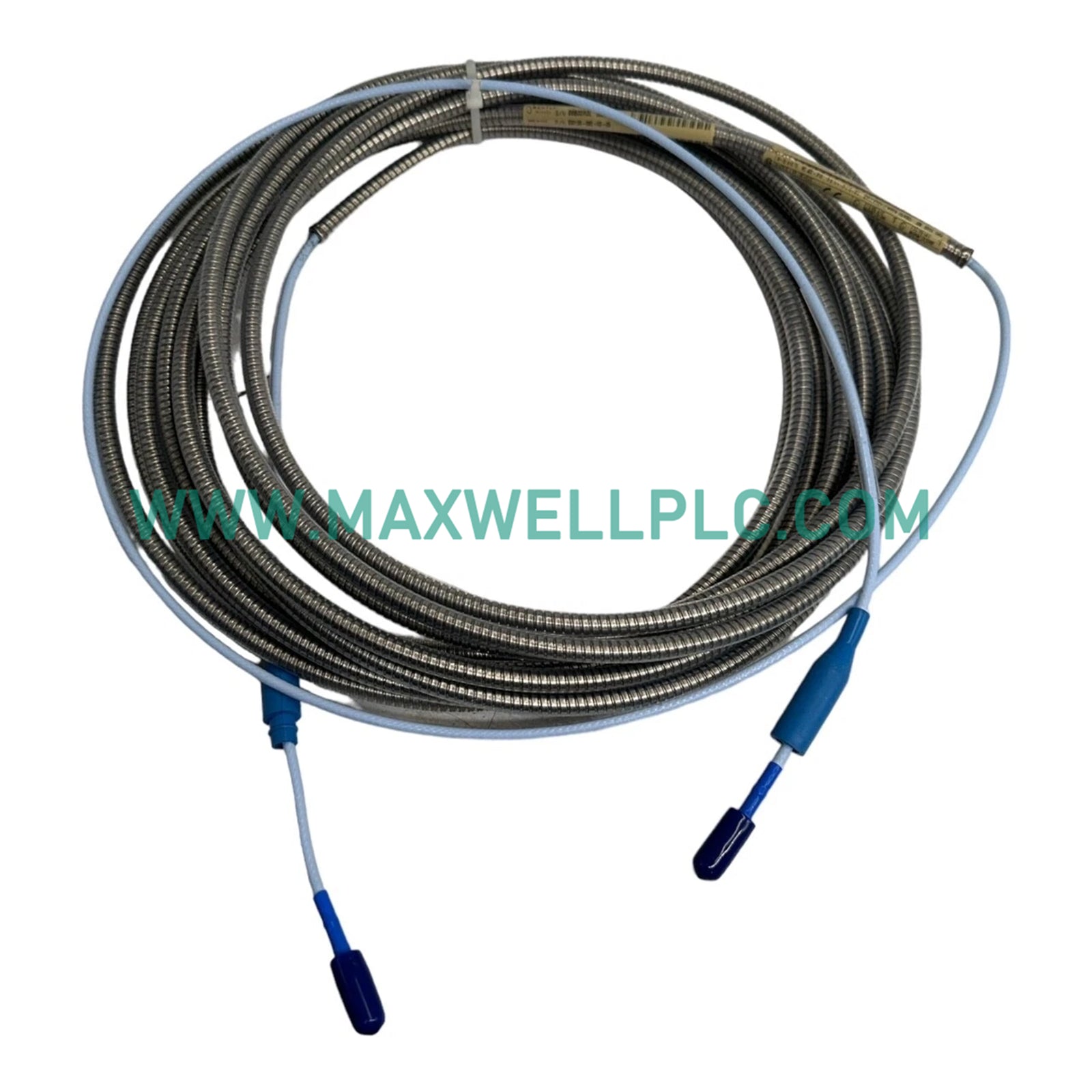

تم تكوين Bently Nevada 330103-06-13-10-02-00 (مستشعر التقارب 330103) لقياسات إزاحة العمود والاهتزازات دون تلامس في أنظمة أجهزة الإشراف على التوربينات، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. يحول الجهاز التغيرات في المجال الكهرومغناطيسي عالي التردد المنبعث من طرف المستشعر إلى جهد خرج تناظري يتناسب مع مسافة الفجوة المادية بين الوجه والسطح المستهدف.

المواصفات الفيزيائية والكهربائية

معايرة مسبار التيار الدوامي والتحقق من جهد الفجوة

يتطلب تشغيل مستشعر 330103-06-13-10-02-00 تزامنًا دقيقًا للمعايرة مع مستشعر Proximitor 3300 XL المطابق لتحديد المقياس الدقيق لمسبار التيار الدوامي. يحافظ هذا الدمج على عامل مقياس خطي قدره 7.87 فولت/مم (200 ملي فولت/ميل) عندما تتطابق الأهداف مع فولاذ AISI 4140 القياسي. أثناء تشغيل حلقة الحقل، يقوم المهندسون بتنفيذ التحقق من جهد الفجوة الذي يستهدف نقطة مركزية اسمية تبلغ -10 فولت تيار مستمر لوضع طرف المسبار بأمان ضمن نطاق التشغيل الخطي. تمنع هذه الخطوة فشل قمع التداخل وتشويش الإشارة تحت تقلبات ديناميكيات الدوار الشديدة.

الربط المادي ومقاومة الدائرة الكهربائية (FAQ)

س: ما هي الاحتياطات المادية الضرورية عند توصيل موصل ClickLoc المحوري المصغر؟

ج: يتطلب موصل ClickLoc أن تكون نقاط التلامس نظيفة وجافة. يجب على الفنيين التأكد من أن الدبوس الداخلي يستقر تمامًا في المقبس دون لف الموصلات الداخلية. لا يُسمح باستخدام أي أدوات للشد؛ شد باليد حتى تسمع نقرة مميزة تؤكد الإغلاق الميكانيكي.

س: كيف تؤثر التغييرات في الطول الإجمالي لكابل النظام على معايرة التيار الدوامي؟

ج: تم ضبط Proximitor 3300 XL في المصنع لطول كهربائي محدد (إما تكوينات 5.0 متر أو 9.0 متر). يجب تمديد كابل المسبار الذي يبلغ طوله 1.0 متر بكابل التمديد المناسب غير المدرع لتلبية مواصفات التصميم بدقة. يؤدي عدم تطابق أطوال النظام إلى تغيير سعة النظام وإبطال عامل المقياس.

س: هل يمكن لجسم المسبار تحمل الغمر في سائل عالي الضغط داخل أغطية الآلات؟

ج: يتم إغلاق طرف المسبار والغلاف ضد زيوت التشحيم الصناعية النموذجية. ومع ذلك، فإن الاتصال المحوري المصغر الخلفي غير محكم الضغط أو غير مقاوم للسوائل ويجب حمايته داخل صندوق وصل جاف أو قناة محكمة للسوائل.

إرشادات التركيب الميكانيكي والوصلات الطرفية

• حدود تثبيت السن اللولبي: قم بتركيب الغلاف الملولب M10 x 1 من خلال الحامل باستخدام الخلوصات الميكانيكية القياسية. حافظ على ما لا يقل عن 5 لفات كاملة من السن اللولبي لتثبيت التجميع ضد الاهتزاز.

• انحرافات مادة الهدف: إذا لم يكن سطح الدوار المرصود هو فولاذ AISI 4140 القياسي، فسوف يتغير مقياس مسبار التيار الدوامي القياسي. أعد معايرة الحلقة باستخدام كتلة عينة من المعدن المستهدف الفعلي لتحديد عامل المقياس المعدل.

• فصل الدرع المحوري: تأكد من بقاء طبقة الدرع المحوري الخارجية معزولة عن هيكل الجهاز على طول المسار بالكامل عودةً إلى Proximitor. يؤدي تأريض الدرع عند نقاط متعددة إلى إدخال حلقات تأريض كهربائية تفسد إشارات التيار المتردد منخفضة المستوى.

• قواعد الحد الأدنى لنصف قطر الانحناء: لا تقم بثني الكابل المحوري القياسي بطول 1.0 متر بقطر أقل من 25.4 مم (1.0 بوصة). يؤدي ثني الكابل إلى تغيير الهندسة المحورية الداخلية ويعرض نقل الإشارة للخطر.

محتويات حزمة الشحن

• المكونات المتضمنة: طرف مسبار تقارب Bently Nevada 330103-06-13-10-02-00 غير مدرع وكابل قياسي مدمج بطول 1.0 متر مع طرف موصل ClickLoc ذكر.

• خطوط الشراء المنفصلة: يجب طلب مستشعرات Proximitor 3300 XL المطابقة، وكابلات التمديد، وصواميل القفل الملولبة، وحوامل التركيب المتخصصة بشكل منفصل.

ملفات تعريف التعبئة اللوجستية

• نافذة التسليم: وقت التسليم: 2-7 أيام بعد إتمام الدفع، يتم التوجيه عبر شبكات دولية سريعة من خلال DHL أو FEDEX أو UPS.

• التعبئة الصناعية المقاومة للكهرباء الساكنة: يتم الشحن داخل عبوات صناعية ثقيلة محمية من الكهرباء الساكنة وملفوفة على إطارات هيكلية متخصصة لإزالة توتر ذاكرة الكابل وحماية هندسة الطرف الحساس غير المدرع أثناء النقل.
