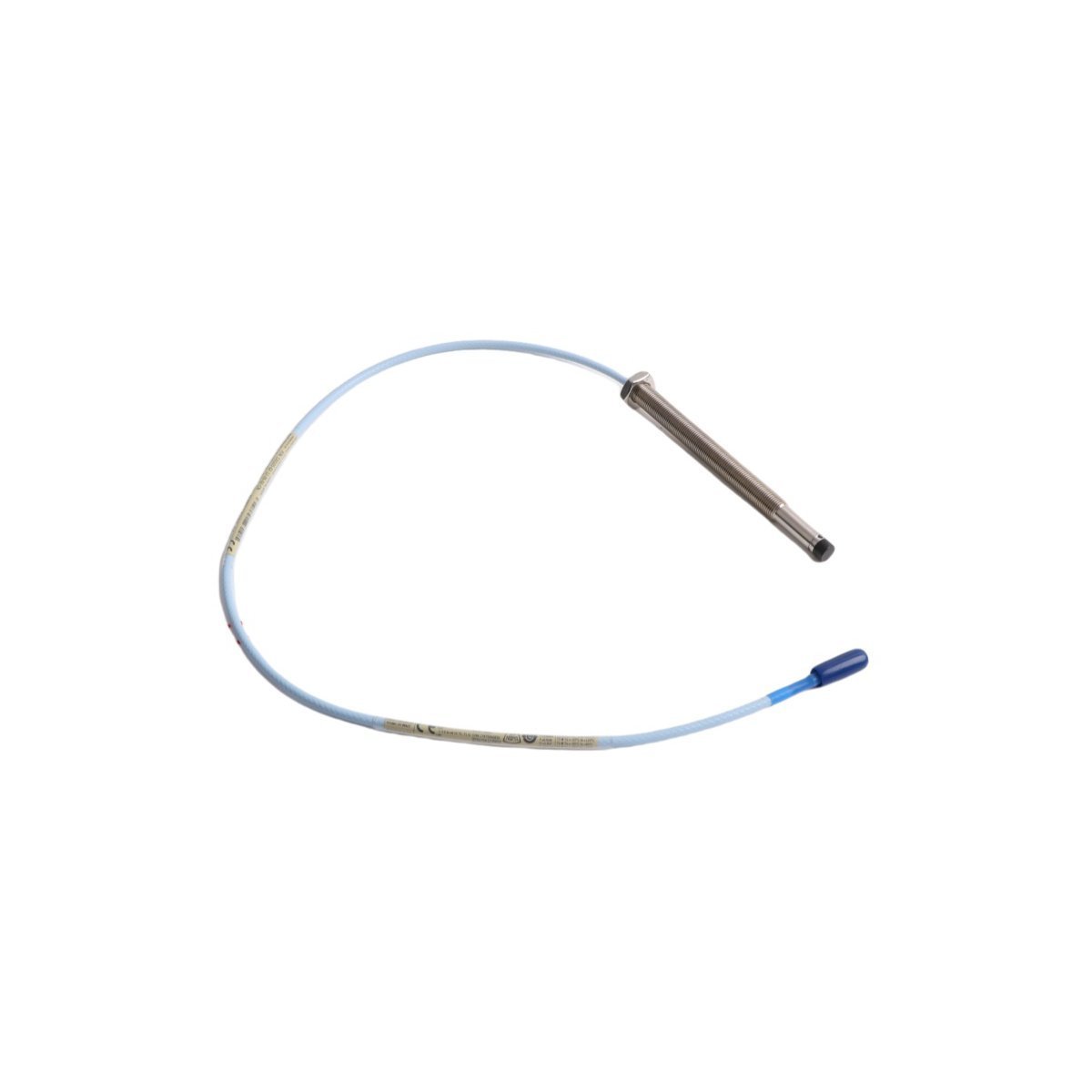

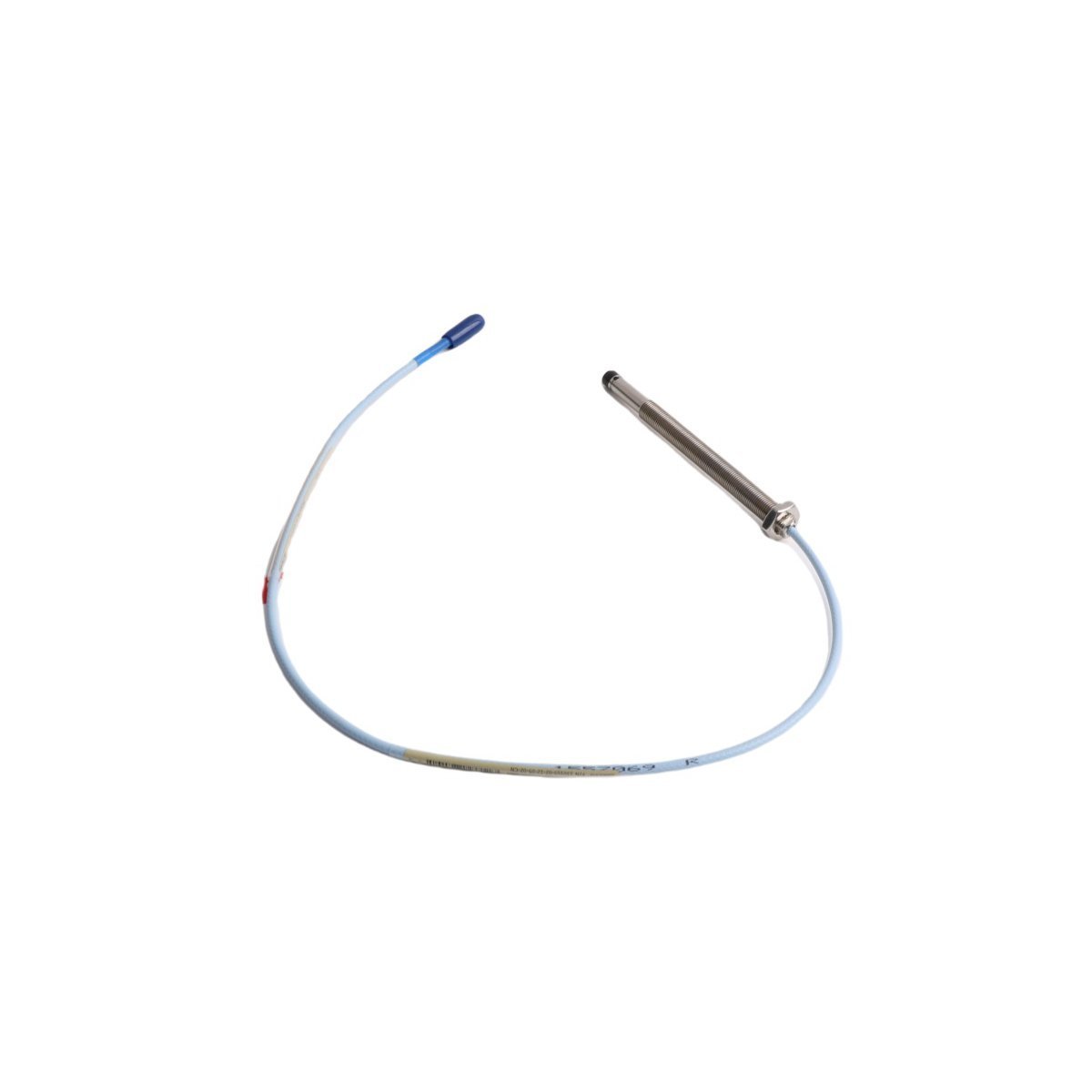

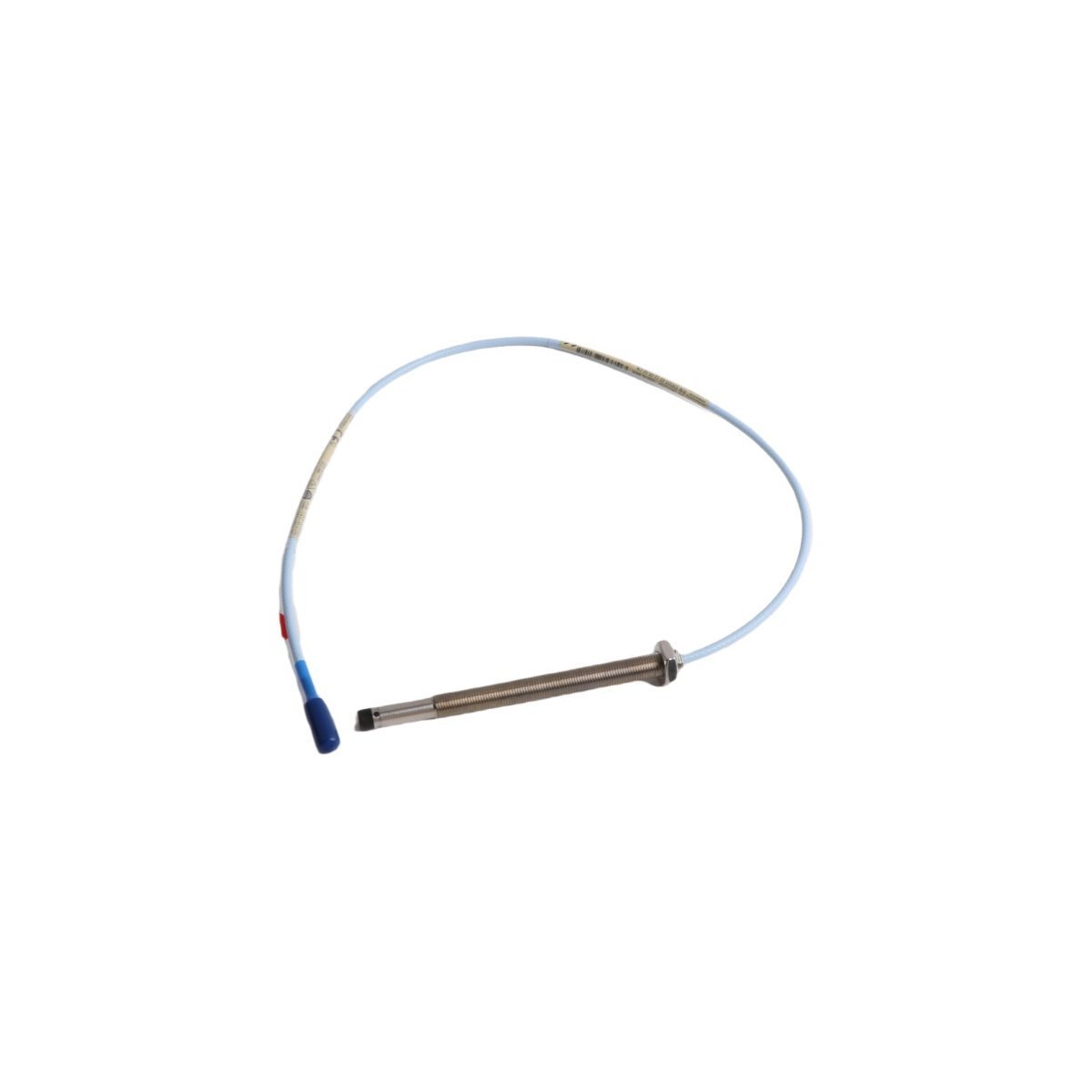

تم تكوين Bently Nevada 330103-02-12-05-02-CN (مسبار القرب 330103) لقياسات إزاحة العمود في أنظمة المراقبة 3300 XL، ويوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا لتحويل الإشارة من الفجوة إلى الجهد.

تفكيك لاحقة النموذج

المسبار 330103 هو مسبار تقارب 8 مم يستخدم تكوين خيط 3/8-24. تتضمن معلمات رقم الجزء ما يلي:

• 02: الطول غير الملولب (0.2 بوصة).

• 12: الطول الكلي للعلبة (1.2 بوصة).

• 05: الطول الإجمالي للكابل (0.5 متر).

• 02: خيار الموصل (Miniature coaxial ClickLoc).

• CN: الموافقات (متغير الموافقات).

مواصفات الأجهزة

المراقبة الميكانيكية والسمات الفنية لـ TSI

تُحكَم سلامة الإشارة في مراقبة ديناميكيات الدوار من خلال القياس الدقيق لمسبار التيار الدوامي. يتم معايرة هذا المحول لأهداف فولاذ AISI 4140؛ تتطلب الانحرافات في علم المعادن المستهدفة تعديلات حساسية محددة. التحقق من جهد الفجوة الذي يستهدف -10 فولت تيار مستمر إلزامي لضمان استجابة خرج خطية. يتطلب التركيب الصحيح الحفاظ على خلوص التجويف المضاد المحدد لتسهيل قمع التداخل، ومنع التداخل السعوي بين حلقات الإشارة المتوازية داخل غلاف الآلة.

معلومات الطلب

• 1 × مسبار تقارب 330103-02-12-05-02-CN

• 1 × صمولة قفل من الفولاذ المقاوم للصدأ 3/8-24

• 1 × غطاء واقي موصل من السيليكون

إرشادات التركيب الميداني

• العزم الميكانيكي:

  قم بتطبيق عزم أقصى قدره 13.5 نيوتن متر (120 رطل بوصة) عند تثبيت المسبار. قد يؤدي عزم الدوران الزائد إلى تشوه ميكانيكي لجسم المسبار.

• الكابلات المحورية:

  قم بتوجيه الكابلات عبر قنوات معدنية صلبة ومؤرضة لتوفير حماية كهرومغناطيسية وتخفيف الضوضاء المستحثة من كابلات المحركات عالية الجهد أو القيادة.

• توصيل الموصل:

  قم بتثبيت واجهة موصل ClickLoc يدويًا حتى يتم اكتشاف نقرة مسموعة. تجنب استخدام الأدوات المعدنية لفرض الاتصال، فقد يؤدي ذلك إلى تعريض الاتصال الكهربائي الداخلي للخطر.

• الحماية البيئية:

  قم بتركيب أغطية واقية فوق واجهة الموصل لمنع تسرب الرطوبة والزيت، مما قد يؤدي إلى تحويل مقاومة أو عدم استقرار الإشارة.

الأسئلة المتكررة

• هل هذا المسبار متوافق مع مستشعرات Proximitor القياسية 3300 XL؟

  نعم، محول 330103 متوافق تمامًا مع وحدات Proximitor 3300 XL ولا يتطلب أي إعادة معايرة نظام متخصصة للتطبيقات القياسية.

• كيف يتم التحقق من فجوة المسبار أثناء التشغيل؟

  يتم إجراء التحقق عن طريق قياس جهد خرج التيار المستمر من Proximitor باستخدام مقياس متعدد رقمي عندما تكون الآلة في موضع عمود معروف.

• هل يمكن للمسبار قياس الإشارات الثابتة والديناميكية في نفس الوقت؟

  نعم، يسمح مبدأ التيار الدوامي للمحول بالتقاط كل من موضع خط وسط العمود بالتيار المستمر وإشارات الاهتزاز الديناميكية بالتيار المتردد.

• هل تعديل طول الكابل ممكن؟

  لا. الكابل هو مكون ثابت ومضبط في المصنع لنظام 3300 XL. يؤدي توصيل الكابل أو تعديله إلى تغيير مقاومته المميزة وإبطال البيانات.

• هل تشير اللاحقة -CN إلى شهادة محددة؟

  تشير اللاحقة -CN إلى متطلبات الشهادات الإقليمية. تحقق من توافق وثائق السلامة ومنطقة الخطر الخاصة بالموقع مع هذه التقييمات.

• ماذا يحدث إذا لامس طرف المسبار الهدف؟

  يسبب التلامس الميكانيكي تآكلًا في الطرف، مما يشوه المجال الترددي اللاسلكي ويؤدي إلى بيانات اهتزاز خاطئة أو فشل المكونات الداخلية للمسبار.

• لماذا يعتبر فولاذ AISI 4140 هو الهدف المعياري للمعايرة؟

  تعتمد حساسية المسبار على النفاذية المغناطيسية والتوصيل الكهربائي للهدف، وهي معيارية لهذه السبيكة.

• هل يمكنني استبدال المسبار أثناء تشغيل الآلة؟

  الاستبدال ممكن إذا تم تجاوز قناة المراقبة؛ وإلا، فإن إزالة المسبار ستسبب فقدان الإشارة مما يؤدي إلى إطلاق إنذارات وقائية.
