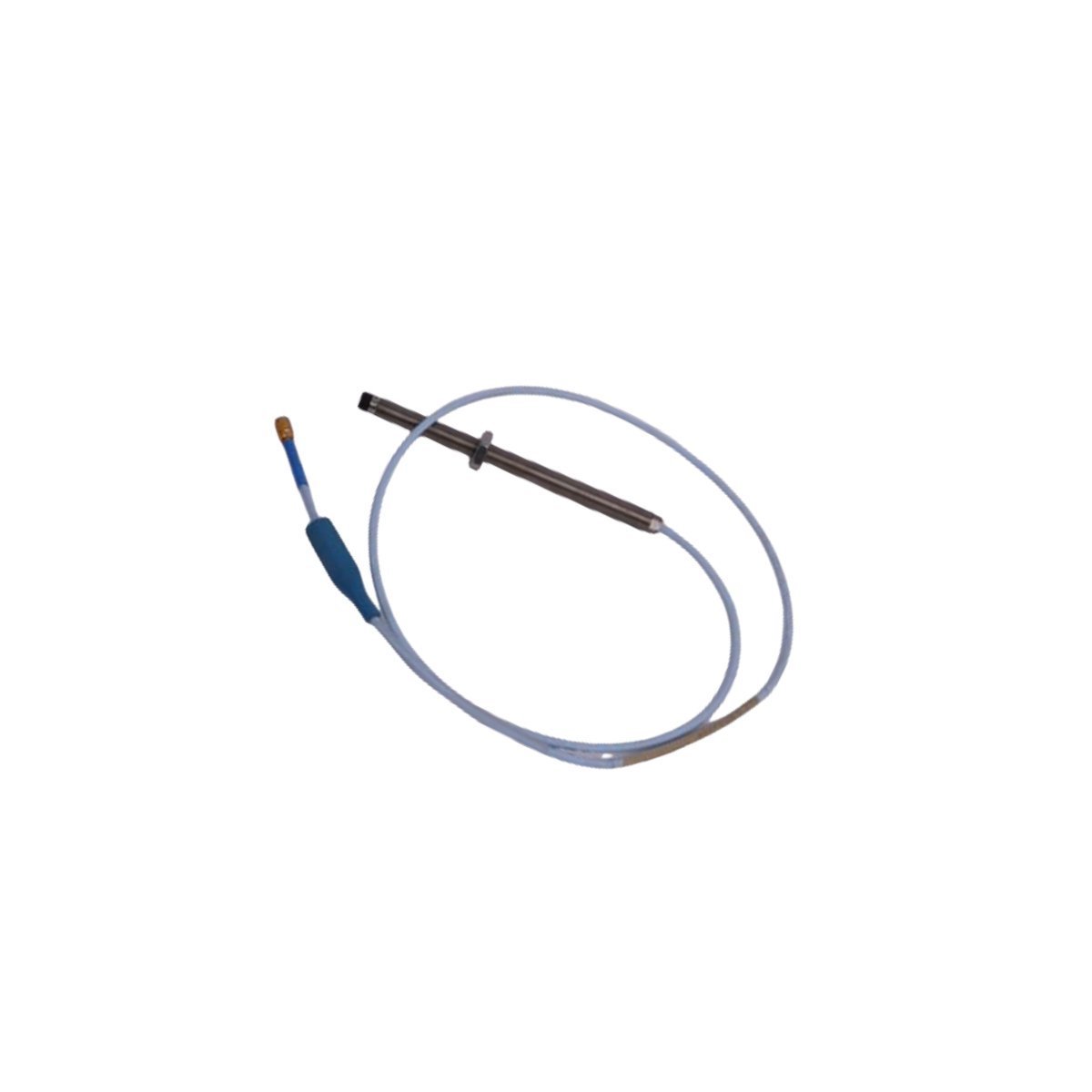

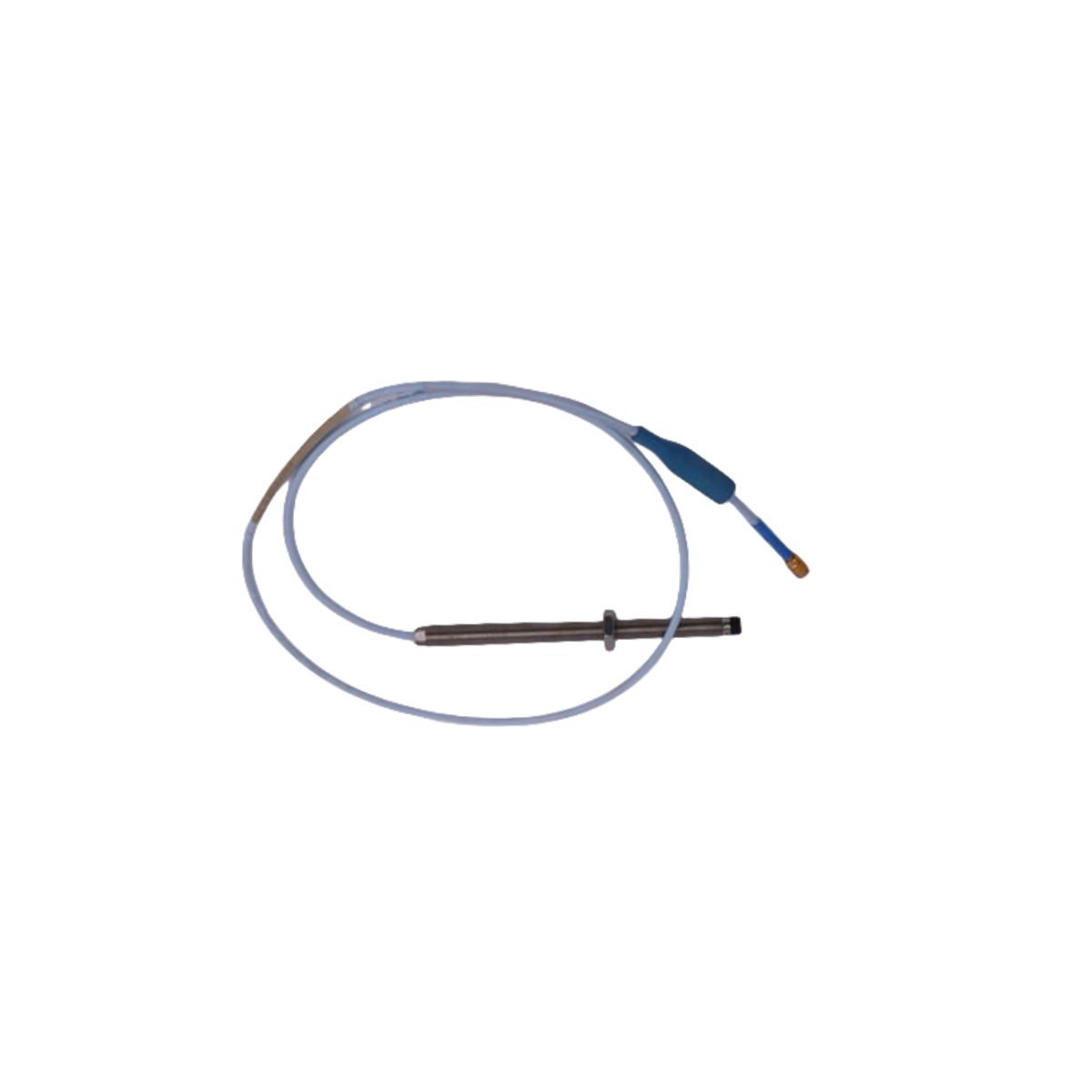

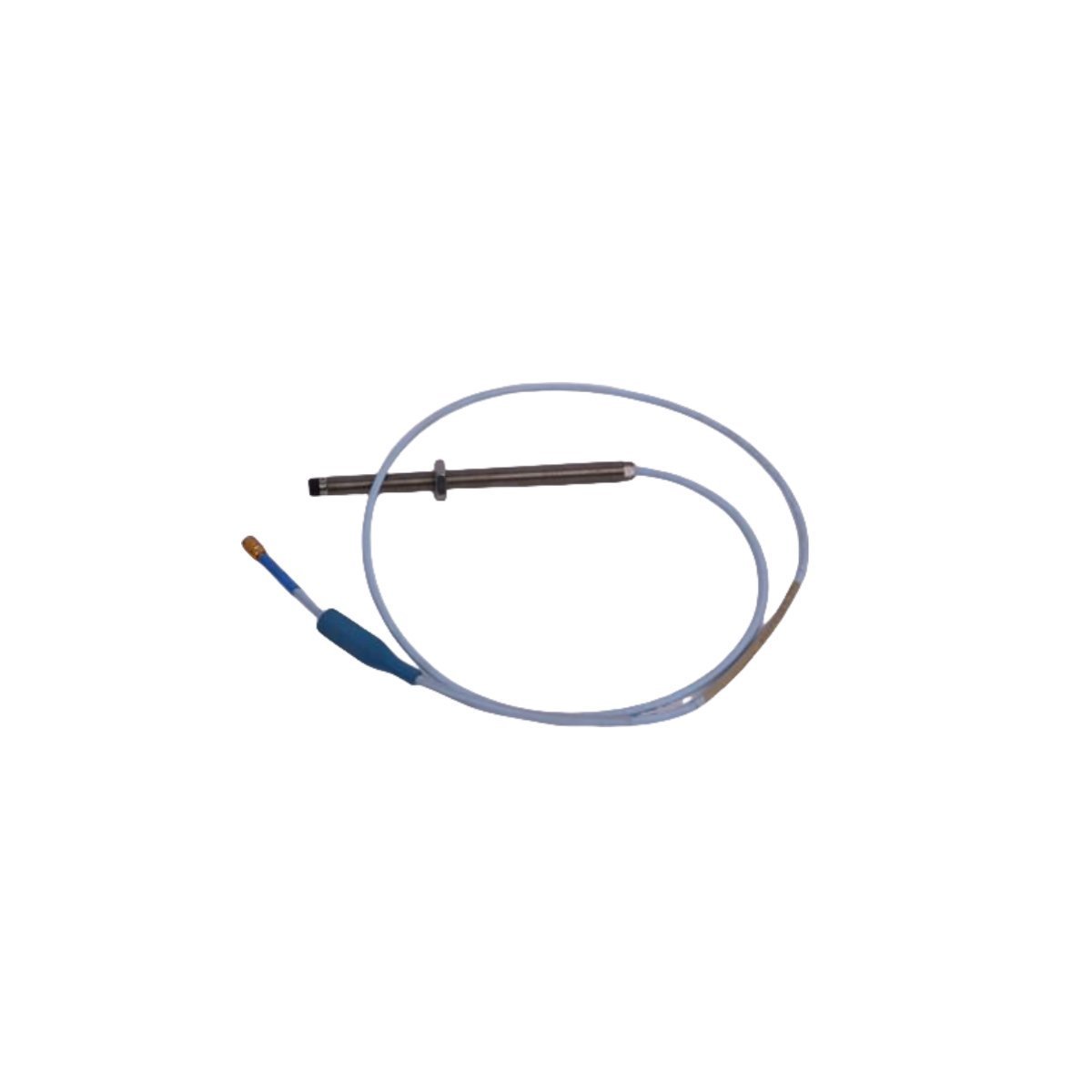

330103-00-14-10-01-00 محول التقارب من سلسلة Bently Nevada 3300 XL
-
الأبعاد: ١٨.٠ × ١٨.٠ × ٦.٠ سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
تم تصميم Bently Nevada 330103-00-14-10-01-00 (محول القرب 330103-00-14-10-01-00) لقياس الإزاحة بدون تلامس في الآلات الصناعية الدوارة، ويوفر تنفيذًا فيزيائيًا مباشرًا لاستشعار إشارة التيار الدوامي داخل منصات مراقبة مجموعة الآلات.
تفكيك لاحقة النموذج
-
330103: مسبار تقارب 3300 XL 8 مم
-
00: طول غير ملولب (0 مم)
-
14: الطول الكلي للعلبة (14 مم)
-
10: الطول الكلي (1.0 متر)
-
01: نوع الموصل (محوري مصغر ClickLoc)
-
00: موافقة الوكالة (غير مطلوبة)
مواصفات الأجهزة
| المعلمة | المواصفات |
| النموذج | 330103-00-14-10-01-00 |
| العلامة التجارية | Bently Nevada |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.25 كجم |
| أبعاد الشحن | 18.0 × 18.0 × 6.0 سم |
| درجة حرارة التشغيل | -51 إلى 177 درجة مئوية |
| استهلاك الطاقة | غير قابل للتطبيق (خامل) |
| مادة الهدف | فولاذ AISI 4140 |
المراقبة الميكانيكية وتكامل TSI
يظل مقياس مسبار التيار الدوامي هو العامل الحاكم لدقة تحويل الإشارة. يتطلب النظام تحققًا دقيقًا من جهد الفجوة، مع نقاط ضبط خرج اسمية تبلغ -10 VDC عندما يكون طرف المسبار متمركزًا ضمن نطاق القياس الخطي. يتم الحفاظ على قمع التداخل من خلال الالتزام بقيود التباعد المادي بين المسابر المتعددة المثبتة، مما يمنع ترددات الإيقاع التي قد تظهر بخلاف ذلك كبيانات اهتزاز خاطئة. يعتمد تحليل ديناميكيات الدوار الصحيح على احتفاظ هذا الجهاز بخصائص استجابة خطية في ظل ظروف الحمل الحراري والميكانيكي المتغيرة.
معلومات الطلب
-
وحدة واحدة من محول القرب 330103-00-14-10-01-00
-
مجموعة واحدة من أغطية الموصل الواقية
-
ورقة مرجعية واحدة للتثبيت التقني
إرشادات التثبيت الميداني
-
التركيب: قم بتثبيت المسبار في حامل صلب ومقاوم للاهتزاز للحفاظ على الفجوة المحددة طوال دورة تشغيل الجهاز.
-
التأريض: تأكد من العزل الكهربائي لتجميع المسبار عن غلاف الجهاز، ما لم تتطلب تهيئة نظام المراقبة مسارًا أرضيًا مشتركًا.
-
فصل الكابلات: قم بتوجيه جميع الكابلات المحورية عبر قناة معدنية مؤرضة مخصصة للتخفيف من التداخل الكهرومغناطيسي من المعدات عالية الطاقة المحيطة.
-
ضبط الفجوة: قم بمعايرة الفجوة الهوائية الأولية باستخدام مقياس ميكرومتر دقيق أو مقياس سمك، مع التحقق من أن خرج المحول يتطابق مع جهد الهدف -10 VDC عند واجهة النظام.
الأسئلة المتداولة
-
هل هذا المحول متوافق مع كابلات التمديد 3300 XL؟
نعم، تم تصميم سلسلة 330103 للتكامل بسلاسة مع كابلات التمديد 3300 XL، بشرط أن يتطابق الطول الإجمالي للنظام مع تهيئة نظام المراقبة.
-
ما هي المادة المستهدفة القياسية لهذا المسبار؟
تم تحسين معايرة المصنع لفولاذ AISI 4140. ستتطلب الاختلافات في النفاذية المغناطيسية للمادة المستهدفة تعديل عامل المعايرة.
-
هل يمكن تركيب هذا المسبار في المناطق ذات درجات الحرارة العالية؟
نعم، تم تصنيف المسبار للتشغيل المستمر حتى 177 درجة مئوية، بافتراض التركيب الصحيح والالتزام بإرشادات الحماية البيئية.
-
كيف يتم التحقق من جهد الفجوة في الميدان؟
يتم قياس جهد الفجوة عند خرج محول القرب باستخدام مقياس فولتميتر رقمي. يجب تأكيد القيمة أثناء التشغيل الأولي والصيانة الدورية.
-
ما هي وظيفة موصل ClickLoc؟
يوفر موصل ClickLoc اتصالًا ماديًا آمنًا ومقاومًا للاهتزاز، مما يضمن مقاومة كهربائية ثابتة عبر مسار الإشارة.
-
هل طرف المسبار قابل للاستبدال في الميدان؟
لا، المسبار عبارة عن تجميع محكم الغلق من قطعة واحدة من المصنع. إذا تعرض الطرف أو الملف للتلف، يجب استبدال وحدة المسبار بالكامل.
-
ما هو الحد الأدنى للتباعد لمنع التداخل؟
ارجع إلى دليل التثبيت 3300 XL 8 مم لمعرفة مسافات الفصل المادية المطلوبة بين المسابر لتجنب التداخل الكهرومغناطيسي.
-
هل يتطلب هذا المسبار موافقة للمناطق الخطرة؟
يشير اللاحقة "00" في حقل موافقة الوكالة إلى أن هذا التكوين المحدد لا يتضمن شهادات المناطق الخطرة. تحقق من المتطلبات المحلية قبل التثبيت.
