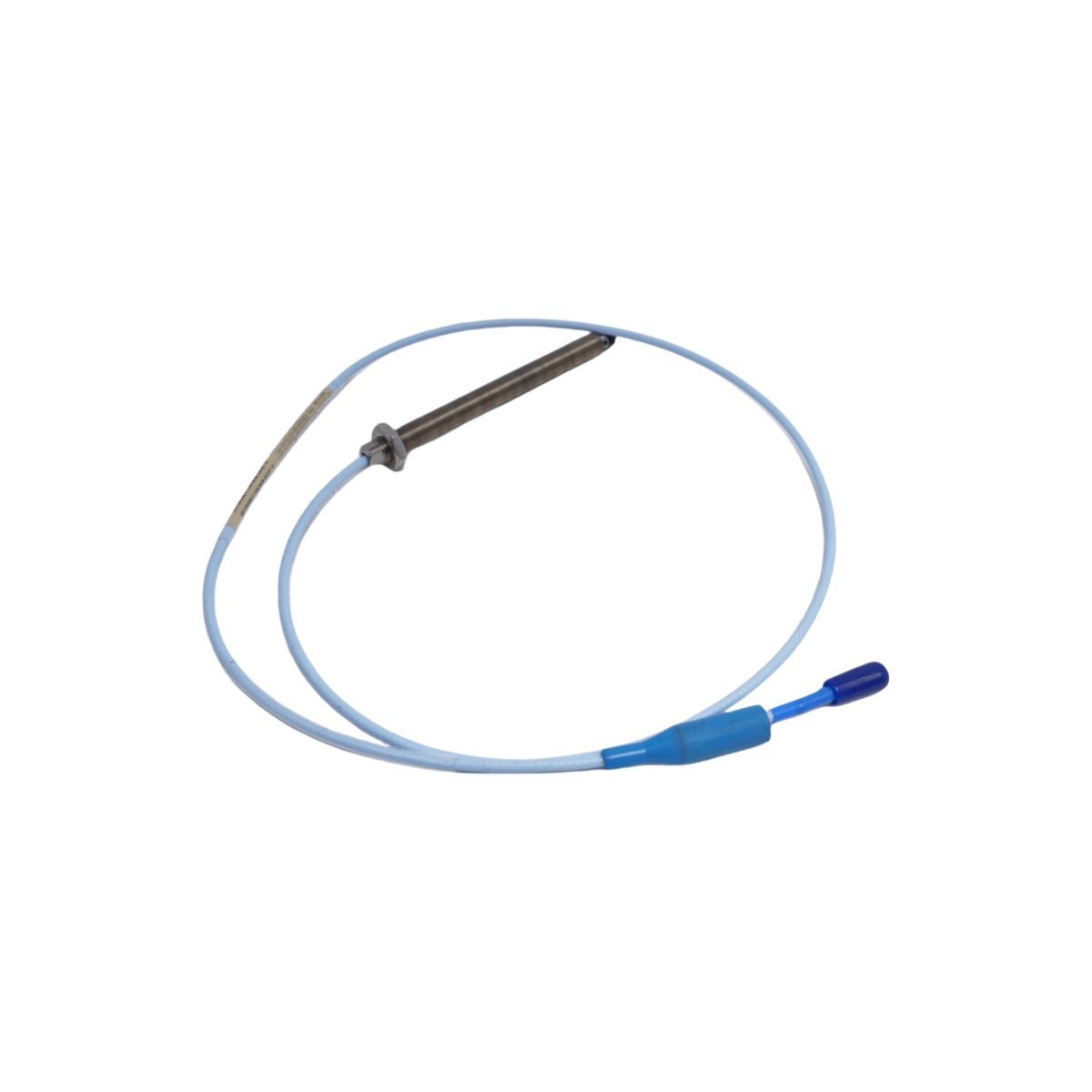

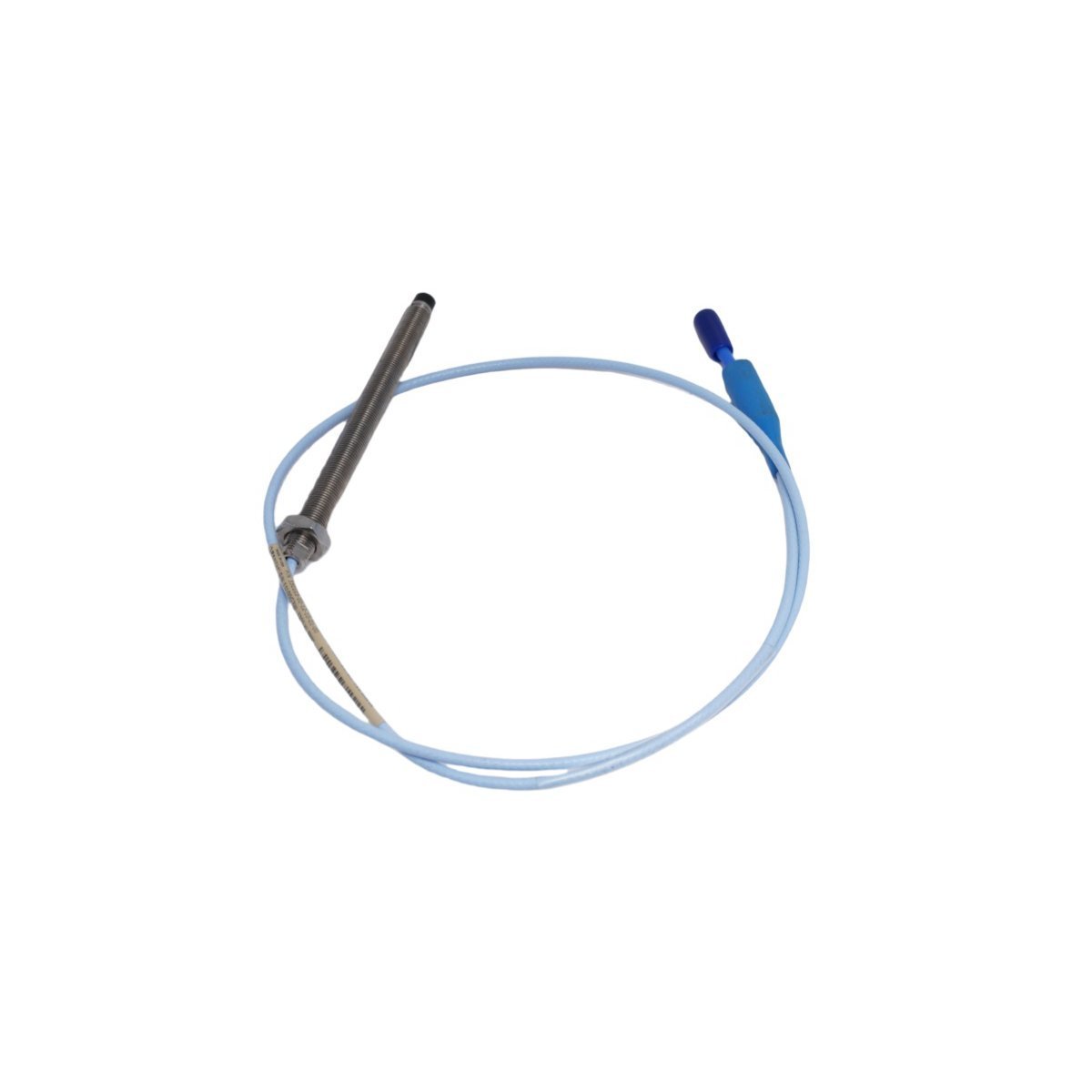

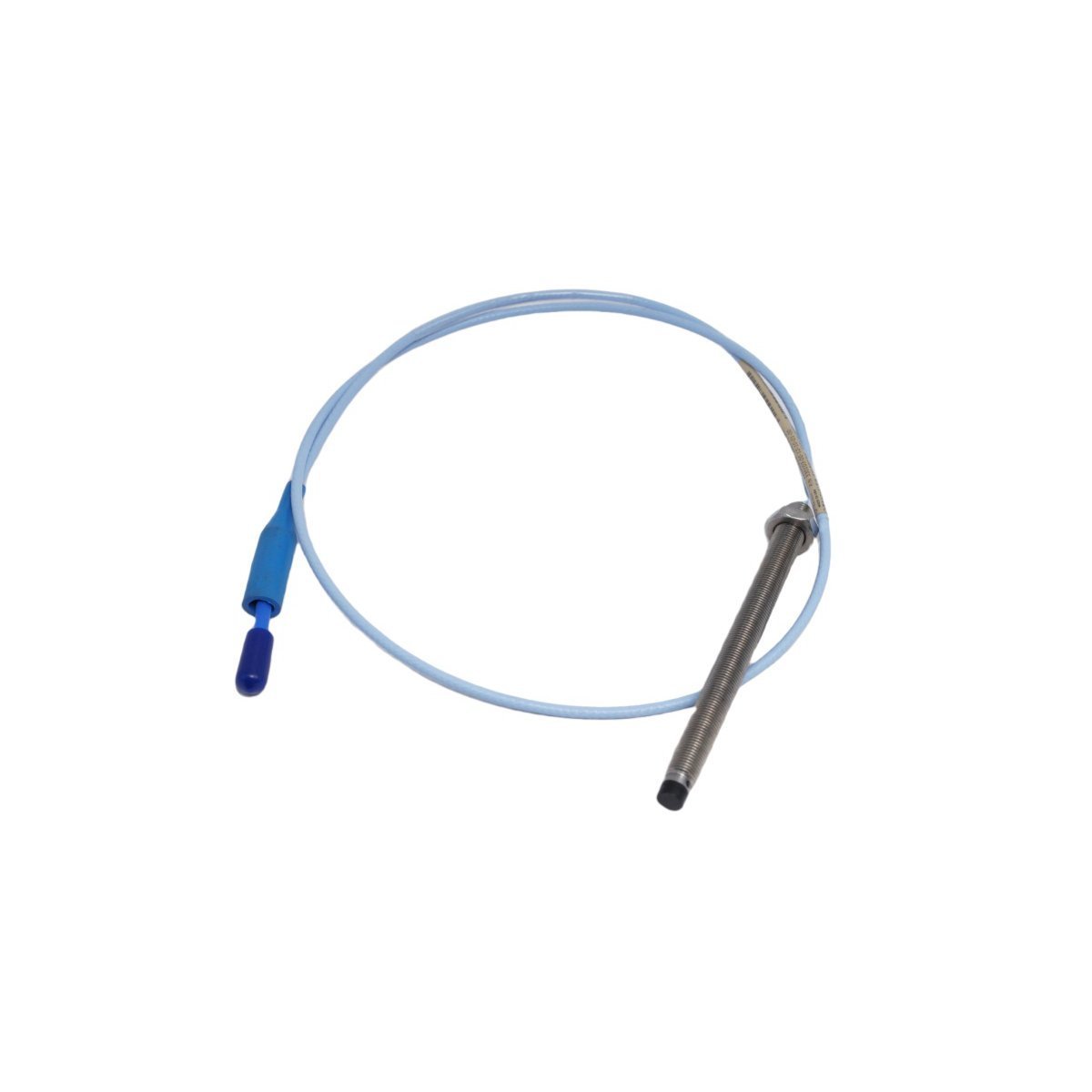

يعمل مجس التقارب Bently Nevada 330103-00-12-15-01-05، المصنف أيضًا تحت اسم 330103، كمكون أجهزة مخصص لقياس الاهتزاز والإزاحة بدون اتصال ضمن أنظمة المراقبة 3300 XL.

مصفوفة التكوين

يحدد رقم الجزء 330103-00-12-15-01-05 تكوينًا يتكون من طرف مسبار بقطر 8 مم، وطول مسبار 1.2 متر، وخيط 1/2-20 UNF، وهيكل كابل غير مسلح مع إنهاء موصل قياسي. يجب إقران هذا التجميع بمستشعر Proximitor 3300 XL تمت معايرته لطول النظام المقابل لضمان مطابقة المعاوقة الكهربائية وخرج إشارة دقيق.

مواصفات الأجهزة

المراقبة الميكانيكية وسلامة الإشارة

تتطلب مراقبة ديناميات الدوار الفعالة معايرة دقيقة لمسبار التيار الدوامي. يجب تثبيت المحول للحفاظ على جهد فجوة اسمي يبلغ -10 VDC، مما يضع المستشعر في نقطة المنتصف لنطاق استجابته الخطية. لمنع أخطاء القياس، يجب مراعاة بروتوكولات قمع التداخل؛ وهذا يتضمن الحفاظ على فصل مادي كافٍ بين المجسات لتجنب التداخل الكهرومغناطيسي بين حقول المذبذب المتجاورة. المعايرة موحدة لصلب AISI 4140؛ تتطلب التغيرات في موصلية مادة الهدف تعديل معايرة المحول.

## معلومات الطلب

• 1x مسبار تقارب 330103-00-12-15-01-05

• 1x دليل فني للتركيب

• 1x غطاء واقي لطرف المسبار

• 1x صامولة قفل ومجموعة مانع تسرب حلقي O-ring

إرشادات التركيب الميداني

• محاذاة التركيب: ركب المسبار عموديًا على السطح المستهدف. سيتسبب الانحراف الزاوي الذي يتجاوز 5 درجات في تدهور خطية القياس.

• تداخل الخيوط: تحقق من وجود 5 تداخلات كاملة على الأقل للخيوط لواجهات UNF لضمان الاستقرار الهيكلي ضد الاهتزاز الميكانيكي.

• حدود عزم الدوران: أحكم ربط صامولة القفل إلى 5.1 نيوتن متر (45 بوصة-رطل). تجنب القوة الزائدة لمنع تشوه الخيط الداخلي أو تلف طرف المسبار.

• التأريض: حافظ على استمرارية الدرع على طول مسار الكابل. لا تقم بتأريض درع الكابل في صناديق التوصيل الوسيطة لمنع حلقات التأريض.

• مطابقة Proximitor: تأكد من أن طول النظام الإجمالي (المسبار + كابل التمديد) يطابق الطول المعاير في المصنع لمستشعر Proximitor.

الأسئلة الشائعة

• هل يمكن استخدام هذا المسبار في المناطق الخطرة؟ نعم، إنه متوافق مع الأنظمة الآمنة جوهريًا عند تركيبه وفقًا لرسومات التحكم المعتمدة من الوكالة.

• ما هو تأثير تعديل طول الكابل؟ يتم معايرة المسبار وكابل التمديد كوحدة واحدة. يؤدي تعديل الطول إلى تغيير المعاوقة الكهربائية وإبطال دقة النظام.

• هل يمكنني استخدام هذا المسبار مع أجهزة Proximitors الأقدم من سلسلة 3300؟ لا، تم تصميم مجسات 3300 XL خصيصًا لمستشعرات Proximitor 3300 XL؛ ستحدث عدم تطابق في المعاوقة مع الأجهزة الأقدم.

• كيف يتم حماية طرف المسبار أثناء التخزين؟ استخدم الغطاء الواقي البلاستيكي المرفق لمنع تلف الطرف الحساس بسبب الصدمات.

• هل يمكن للمسبار قياس الأهداف غير المعدنية؟ لا، يعتمد مبدأ التيار الدوامي على موصلية مادة الهدف لتوليد إشارة الإزاحة.

• ماذا يحدث إذا كانت الفجوة صغيرة جدًا؟ سيؤدي الاتصال المادي بين طرف المسبار والهدف إلى قص إشارة الخرج وتلف محتمل لطرف المسبار.

• كيف أحدد حلقة تأريض؟ افحص خرج الشاشة بحثًا عن ضوضاء عالية التردد أو تداخل 50/60 هرتز؛ تأكد من وجود نقطة تأريض واحدة فقط لدرع الإشارة.

• لماذا يتم استخدام الهدف -10 VDC؟ يمثل هذا الجهد مركز نطاق التشغيل الخطي، مما يوفر أقصى هامش إشارة لذروات الاهتزاز.
