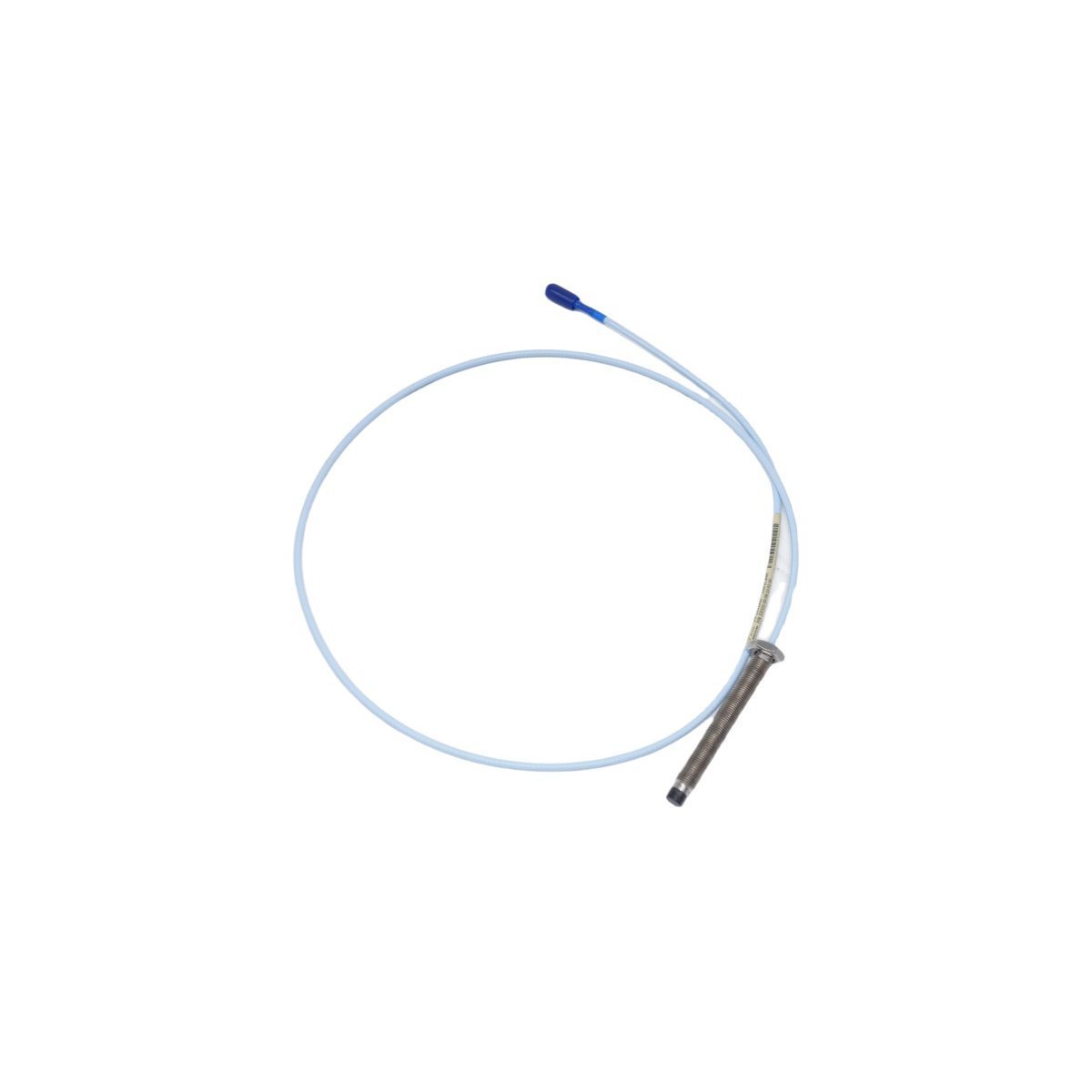

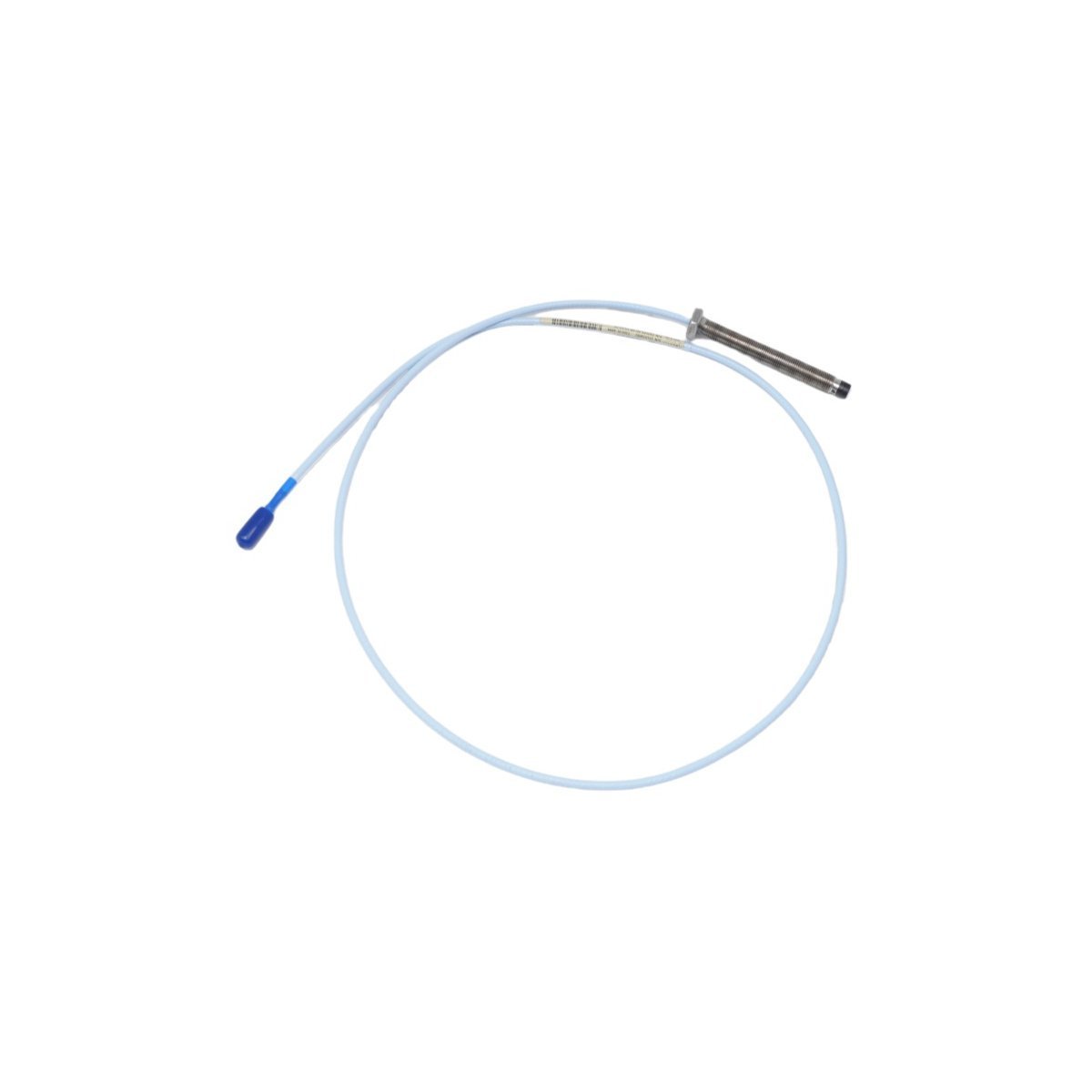

تم تكوينه لقياس الاهتزازات الشعاعية غير المتصلة والوضع المحوري في أنظمة الآلات الدوارة، ويوفر Bently Nevada 330103-00-08-10-12-00 (330103 مسبار التقارب) تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. يُنشئ هذا المحول ذو القطر 8 مم مجالًا كهرومغناطيسيًا عالي التردد لاستشعار الفجوات بين طرف المسبار والسطح المستهدف، مما يوفر مقاييس إزاحة تناظرية في الوقت الفعلي لطبقة رف المراقبة.

مواصفات المحول

معايرة مسبار التيار الدوامي والتحقق من ديناميكيات الدوار

تُحدّد المعايرة الهندسية الدقيقة للمسبار 330103-00-08-10-12-00 مقاييس معايرة مسبار التيار الدوامي الثابتة المطلوبة لتحليل سلوك محامل الأفلام السائلة أثناء التقييم المفصل لديناميكيات الدوار. تستهدف التعديلات الميكانيكية الصحيحة في الموقع خط أساس صالح لجهد الفجوة ثابت عند -10 فولت تيار مستمر، مما يضبط النظام عند نقطة المنتصف الدقيقة لمنحنى المعايرة الخطي. يضمن التصميم المحوري المتكامل القضاء الدائم على التداخل المتبادل، مما يعزل حلقة RF الناقلة عالية التردد عن قنوات الإشارة المجاورة داخل أغطية الماكينات الضيقة.

أسئلة وأجوبة التحقق من الأجهزة

س: كيف يتم تنفيذ التحقق من جهد الفجوة الفيزيائية (الهدف -10 فولت تيار مستمر) أثناء التثبيت الميداني؟

ج: قم بتدوير جسم المسبار الميكانيكي في منفذ التثبيت الخاص به أثناء مراقبة جهد التحيز للتيار المستمر الخام عبر أطراف إخراج Proximitor باستخدام مقياس متعدد رقمي حتى يتم تثبيت خط الأساس المستهدف -10 فولت تيار مستمر.

س: هل يمكن عزل واجهة الطرف المحوري بينما حلقة المراقبة قيد التشغيل بنشاط؟

ج: نعم. لا يؤدي فصل واجهة الموصل المحوري السلبي إلى تلف كهربائي لملفات الحث في المستشعر، ولكنه سيفتح دائرة الحلقة على الفور ويطلق خطأ إشارة "غير موافق" في الرف.

س: ما هي الخصائص المعدنية المحددة التي تؤثر على معايرة مسبار التيار الدوامي؟

ج: يتم معايرة حلقة المحول 3300 XL 8 مم في المصنع باستخدام فولاذ AISI 4140 القياسي. يؤدي التوصيل بسبيكات مستهدفة بديلة إلى انحراف عامل القياس 200 ملي فولت/ميل ما لم يتم تصحيحه بواسطة وحدة Proximitor متخصصة.

إجراءات التثبيت الميكانيكي

• قم بربط مجموعة المسبار في كتيفة التثبيت المحلية يدويًا، مع التحقق من معلمات الخلوص المادي بانتظام لضمان عدم ملامسة وجه الطرف للهدف الدوار.

• قم بتنظيف جميع آثار السوائل والزيوت والغبار من وصلات الوصلة المحورية المصغرة باستخدام منظف اتصالات كهربائية مبخر قبل تدوير أكمام التوصيل الملولبة إلى حالة الشد اليدوي.

• قم بحماية طول الكابل الخارجي الممتد الخام داخل مسارات أنابيب فولاذية مدرعة مرنة ذات مقياس ثقيل مخصصة للحماية من مخاطر القص الميكانيكي أو السحق أو التآكل.

• قم بتأريض الدرع المعدني الخارجي حصريًا عند قضيب التوصيل الأرضي لعلبة Proximitor للقضاء على حلقات التأريض الصناعية المتوازية.

تعبئة وتغليف الشحن وبيان الحمولة

• 1 × مسبار تقارب Bently Nevada 330103-00-08-10-12-00

• 2 × صواميل تثبيت سداسية

• 1 × ورقة تقرير معايرة المواد

إرسال الشحن واللوجستيات الناقلة

وقت التسليم: 2-7 أيام عند الانتهاء من بروتوكولات الدفع. يتم توجيه الإرساليات دوليًا عبر خدمات النقل السريع الممتازة بما في ذلك DHL أو FEDEX أو UPS. يتم إغلاق مكون الأجهزة التشخيصية داخل عبوات صناعية مخصصة مضادة للكهرباء الساكنة ومبطنة ببطانة رغوية سميكة مقاومة للصدمات للتحقق من أن الخصائص الميكانيكية والمعايرة تظل دون تغيير خلال مراحل النقل العالمية.
