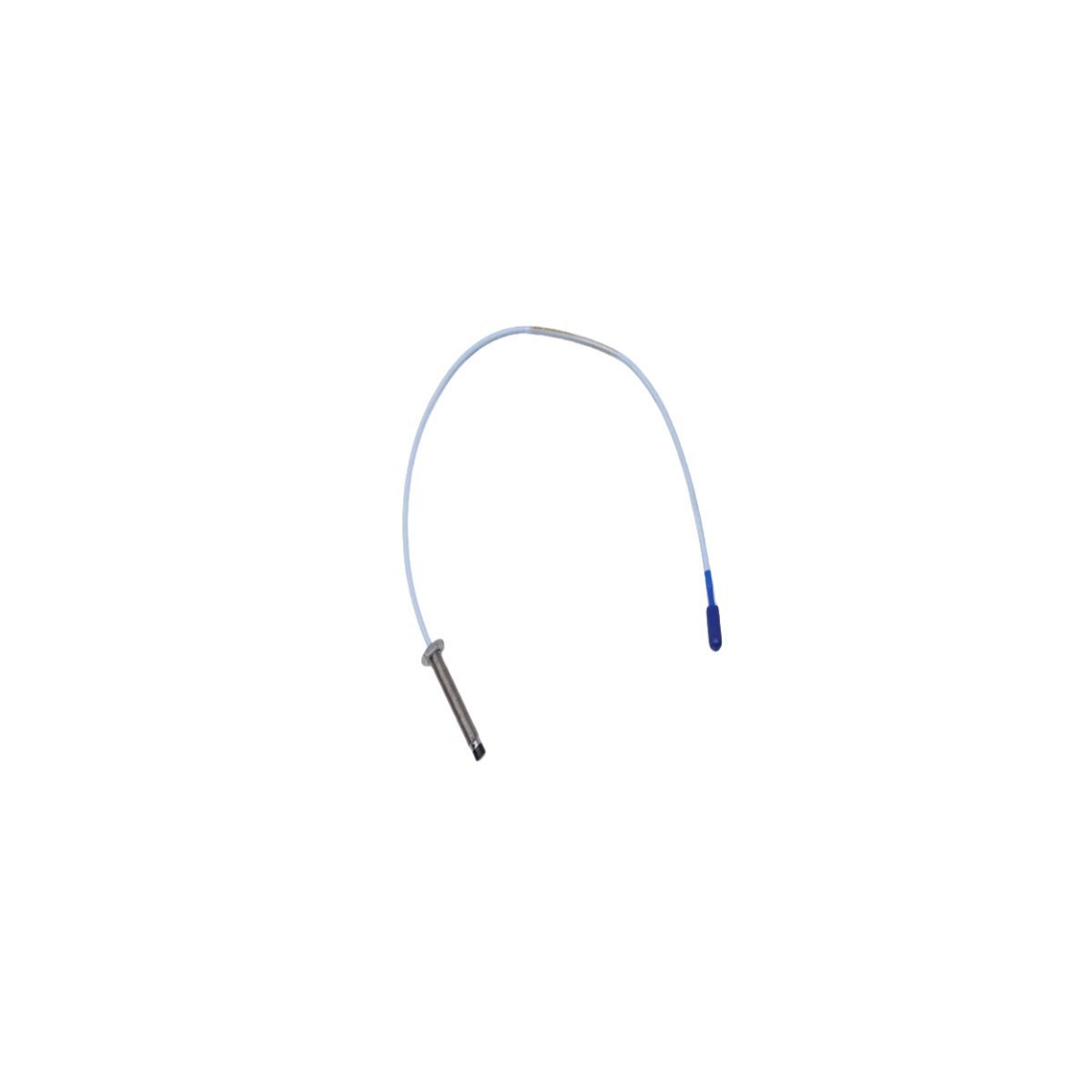

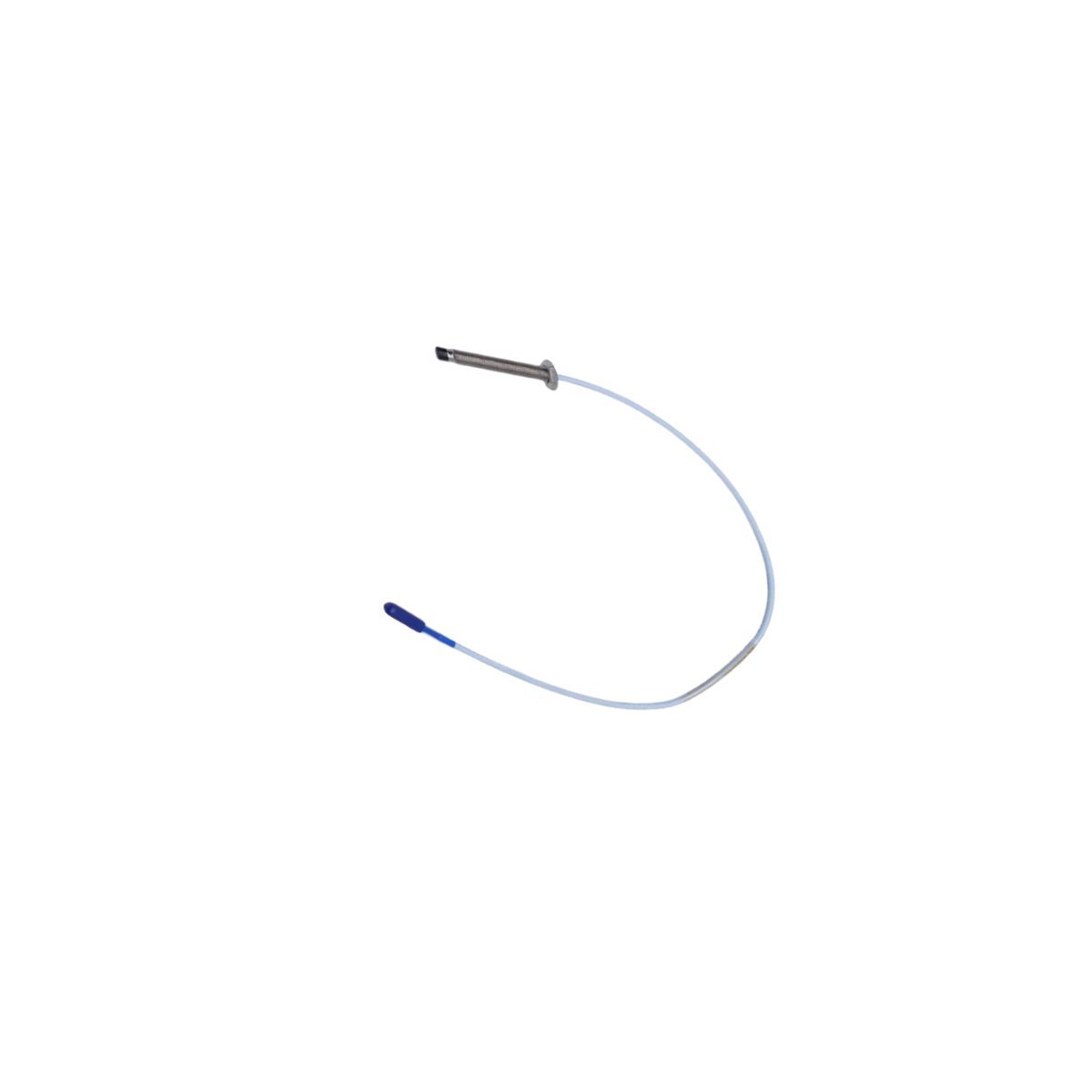

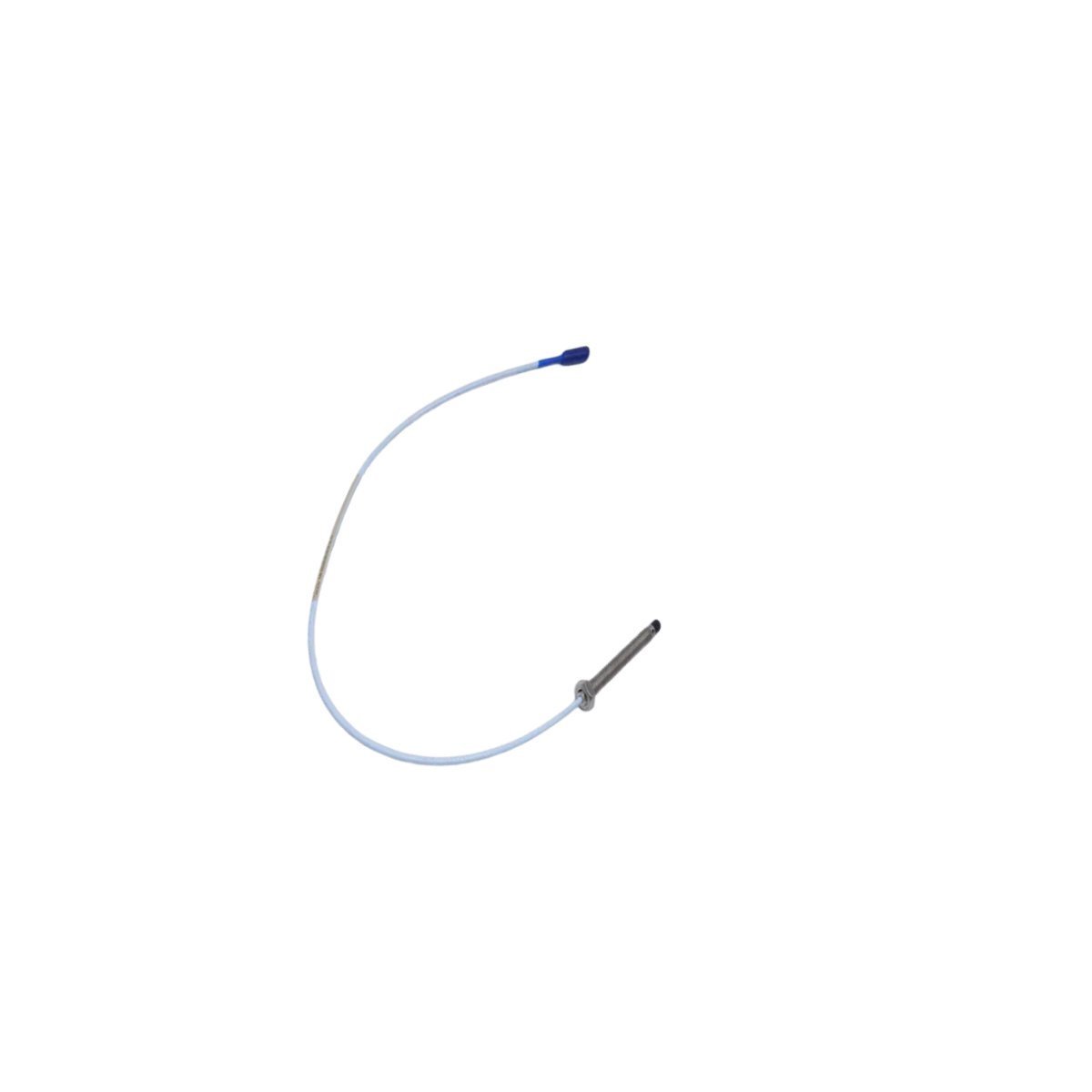

يُعد Bently Nevada 330103-00-06-05-02-00 هو مسبار التقارب الأساسي 3300 XL الذي يُستخدم لإجراء قياسات إزاحة العمود والاهتزاز بدون تلامس عبر منصات نظام حماية الآلات Bently Nevada 3500.

المعلمات الفيزيائية والكهربائية

مراقبة الآلات وخصائص TSI

يعمل مستشعر التقارب هذا على مبدأ التيار الدوامي لتتبع سلوك العمود الديناميكي وديناميكيات الدوار. يحول التجميع الميكانيكي معلمات المسافة إلى حقول تردد لاسلكي عالية التردد يتم إنشاؤها بواسطة Proximitor. يعتمد معايرة الحقل على التحقق الدقيق من جهد الفجوة، مستهدفًا نقطة فحص متوسط ​​مقياس 10 فولت تيار مستمر لخطية مثالية. توفر بنية الطرف الدقيقة مقاييس قياس مسبار التيار الدوامي مستقرة (عادة 7.87 فولت/مم) مع قمع التداخل متعدد القنوات في الإعدادات الشعاعية الكثيفة.

قائمة التحقق من إرسال اللوجستيات

• 1 مسبار تقارب Bently Nevada 330103-00-06-05-02-00

• 2 صواميل تثبيت 3/8-24

• 1 غطاء حماية من السيليكون للموصل المحوري

إرشادات التثبيت الميكانيكي

• استقرار ربط السن اللولبي

  تأكد من أن تثبيت الحامل يحقق ربطًا لولبيًا صلبًا للقضاء على توافقيات اهتزاز الهيكل التي تشوه القراءات الهدف الحقيقية.

• التحقق من جهد الفجوة

  اضبط عمق الإدخال الميكانيكي حتى يسجل التحقق من جهد الفجوة حوالي -10 فولت تيار مستمر عند نقاط اختبار رف الشاشة.

• نصف قطر عزل الخلوص

  حافظ على نصف قطر أسطواني مفتوح لا يقل عن 15 مم حول طرف المسبار لمنع تشوهات الهدف من الجدران المعدنية المحيطة.

• التعامل مع الموصل المحوري

  اربط الموصل المحوري المصغر من ClickLoc يدويًا؛ لا تستخدم الكماشة أو الأدوات الميكانيكية لتجنب سحق الدبابيس الداخلية.

الأسئلة الشائعة حول نظام المحول

• هل يدعم تكوين مسبار التقارب هذا استبدال طرف التوصيل أثناء التشغيل؟

  نعم. يمكن فصل المسبار فعليًا عن كابل التمديد بينما يظل جهاز Proximitor الرئيسي ورف الشاشة يعملان بالطاقة.

• كيف يؤثر التشطيب السطحي الهيكلي على قياس مسبار التيار الدوامي؟

  تعدل عيوب السطح أو الاختلافات في البنية المجهرية الموصلية الكهربائية، مما يغير عامل القياس الخطي المعاير البالغ 7.87 فولت/مم.

• ما العرض المادي الذي يشير إلى فشل في التحقق من جهد الفجوة؟

  تشير قراءة التحقق التي تقترب من 0 فولت تيار مستمر أو تتجاوز -18 فولت تيار مستمر إلى دائرة مفتوحة أو ماس كهربائي أو فجوة ميكانيكية غير صحيحة.

• هل يمكن لهذا النموذج العمل مع أي طول من كابل التمديد؟

  لا. يجب أن يتطابق المسبار مع تكوين النظام المحدد، مثل طول حلقة النظام الكلي البالغ 5.0 متر أو 9.0 متر، للحفاظ على المعايرة.

• كيف يتم التحكم في قمع التداخل عند تثبيت مسبارين متعامدين؟

  حافظ على فصل محوري بحد أدنى 40 مم بين أطراف المسبارين عند مراقبة أقسام عمود متطابقة لمنع تداخل التردد اللاسلكي.

• ما هو حد التشغيل الحراري لمادة الطرف؟

  يحتفظ طرف بوليمر الفلور PPS بالسلامة الهيكلية والكهربائية أثناء التعرض الحراري المستمر حتى 177 درجة مئوية.

• هل يلزم وجود حاجز عزل خارجي لتركيبات المناطق الخطرة؟

  نعم. يجب توصيل حواجز السلامة الجوهرية بين حلقة مستشعر Proximitor ورف نظام المراقبة.

• ماذا يحدث إذا تم إغفال غطاء الموصل المحوري في الظروف الرطبة؟

  يزيد دخول الرطوبة من مقاومة التسرب الكهربائي، مما يتسبب في انحراف المعايرة وإنذارات أعطال القناة المتقطعة.
